1. TRABAJO DE TECNOLOGIA E INFORMATICA
COMPONENTES INTERNOS DEL COMPUTADOR
ALUMNO:
Miller Yesid Vargas barrera
MATERIA:
TECNOLOGIA E INFORMATICA
GRADO:6B
LIC:
ROLANDO GUTIERREZ
COLEGIO EVANGELICO LUTERANO DE COLOMBIA CELCO
SOGAMOSO
2014

2. INDICE
TARGETA MADRE
MEMORIA ROM
MEMORIA RAM
UNIDAD DE ALMACENAMIENTO OPTICO
PUERTO USB
PUERTO PARALELO
TARJETA DE VIDEO
TARJETA DE SONIDO
TARJETA DE RED

3. TRABAJO DE TECNOLOGIA E INFORMATICA
COMPONENTES INTERNOS DEL COMPUTADOR
TARGETA MADRE O PLACA BASE:
Es una tarjeta decircuito impreso a la que se conectan los componentes que
constituyen la computadora. Es una parte fundamental para armar
cualquier computadora personal de escritorio o portátil. Tiene instalados una serie
de circuitos integrados, entre los que se encuentra el circuito integrado
auxiliar (chipset), que sirve como centro de conexión entre
el microprocesador (CPU), la memoria de acceso aleatorio (RAM), las ranuras de
expansión y otros dispositivos.
Va instalada dentro de una carcasa o gabinete que por lo general está hecha de
chapa y tiene un panel para conectar dispositivos externos y muchos conectores
internos y zócalos para instalar componentes internos.
:
MEMORIA ROOM:
La memoria ROM, (read-only memory) o memoria de sólo lectura, es la memoria
que se utiliza para almacenar los programas que ponen en marcha el ordenador y
realizan los diagnósticos. La mayoría de los ordenadores tienen una cantidad
pequeña de memoria ROM (algunos miles de bytes).

4. memoria ram:
La memoria RAM es uno de los dispositivos más importantes de un PC. Su
escasez puede hacer que incluso el procesador más rápido parezca una tortuga.
El término es el acrónimo de Random Access Memory, en español memoria de
acceso aleatorio. Entre sus funciones la más importante es servir de almacén para
los programas y datos con los que trabajas en cada momento.
¿Cómo funciona el sistema de memoria de un PC?
La memoria de un PC está compuesta por varios dispositivos que actúan de
manera jerarquizada, por esta razón a veces nos referimos a ella como "sistema
de memoria". Lo forman, el disco duro, la memoria RAM, la cache interna del
micro y los registros. Sus funciones son las siguientes:
Disco duro. El disco duro almacena los datos y programas cuando apagas el
equipo. Se diferencia de las demás memorias en que puede mantener los datos
incluso sin estar conectado a la corriente eléctrica.
Memoria RAM. La memoria RAM, al ser mucho más rápida, aloja las utilidades y
datos que ejecutas en un determinado momento. Por ejemplo el Word con el que
trabajas o esa página por la que estas navegando. Si no existiera, el procesador
se tendría que aburrir esperando a que el disco duro le mandara algo para poder
trabajar.
Procesador. En su interior encuentras varios niveles de memoria, es lo que
denominamos cache, que está pensada para acelerar el acceso a los datos de la
memoria RAM. A mayor proximidad al micro, más rápida es la memoria pero por
desgracia más cara y más pequeña.
PROCESADOR:
El procesador, también conocido como CPU o micro, es el cerebro del PC. Sus
funciones principales incluyen, la ejecución de las aplicaciones y la coordinación
de los diferentes dispositivos que componen un equipo. No puede existir por tanto
una máquina rápida que no tenga en su interior un micro potente.
Físicamente, no es más que una pequeña pastilla de silicio. Se coloca sobre
laplaca base en un conector que se denomina socket, aunque en un laptop o
portátillo normal es encontrarlo soldado. La placa base se convierte así en la

5. encargada de permitir la conexión con los restantes dispositivos del equipo, como
son lamemoria RAM, la tarjeta gráfica o el disco duro usando para ello un conjunto
de circuitos y chips denominado chipset.
El encapsulado define como el micro se conecta a la placa base. Existen tres
modelos, PGA, LGA y BGA. El último caso esta soldado a la placa y por lo tanto te
será imposible cambiarlo para actualizarlo. Es muy usado en los laptops, como te
comente anteriormente, ya que disminuye el tamaño total del equipo.
El procesador es uno de los elementos del PC que más ha evolucionado a lo largo
del tiempo. Gracias a las mejoras en la tecnología de fabricación se ha reducido el
tamaño de los transistores que se encuentran en su interior permitiendo integrar
un mayor número de ellos. Estos elementos no son más que pequeños ladrillos
que unidos configuran la funcionalidad del micro. Como se realiza esta
interconexión es lo que se denomina arquitectura.
Gracias a estas mejoras, sobre todo en cuanto a área ocupada, se pueden incluir
más bloques funcionales en su interior. En un principio fue el controlador de
memoria, después la tarjeta gráfica y en un futuro muy cercano, pasaremos del
concepto de procesador a lo que se denomina SOC, es decir, un chip con todos
los elementos de la placa base en su interior.
¿Qué componentes tiene un procesador?
Ten en cuenta que no todos son iguales pero la mayoría de ellos incluyen entre
otros elementos:
Núcleos. Un núcleo no es más que un procesador en miniatura. Al tener varios,
dentro del mismo procesador, podrás trabajar con más de una aplicación al mismo
tiempo y puedes acelerar ciertos tipos de aplicaciones y evitar bloqueos.
Cache. El sistema de memoria es muy importante y se divide en varios elementos.
La memoria cache, es el más cercano al micro ya que se encuentra en su interior.
Se usa para mejorar la velocidad de los accesos a la memoria RAM. Si un dato se
encuentra en la cache no tendrá que buscarlo en toda la RAM y por lo tanto el
procesado final es mucho más rápido.

6. La cache se encuentra, a su vez, organizada en varios niveles cada uno más lento
y grande que el anterior. Será tarea del micro dejar los datos que más se usen lo
más cerca posible del micro.
No olvides que la memoria RAM almacena tanto los datos como las instrucciones
de tus programas y utilidades.
Controlador de memoria. Este fue uno de los primeros elementos que se quiso
integrar en el micro. Se hizo porque al incorporar el controlador de memoria en el
interior del procesador y quitarlo de la placa base se consigue aumentar la
velocidad de la memoria RAM. Esto tiene un inconveniente y es que sólo puedes
usar el tipo de memoria para la que tu procesador este preparado.
Antiguamente la memoria dependía de la placa base y no era raro que esta
estuviera preparada para poder funcionar con varios tipos de memoria RAM.
Tarjeta gráfica. Si integran este componente ya no hablamos de CPUs sino
deAPUs. Ya no estaríamos ante un micro convencional si no ante un hibrido entre
procesador y tarjeta gráfica. En la actualidad y parece que en desarrollos futuros
vamos a tener siempre este tipo de dispositivos.
La inclusión de este elemento es fundamental ya que las tarjetas gráficas están
compuestas de pequeños núcleos en su interior que pueden usarse para acelerar
cierto tipo de aplicaciones. Al pasar al interior del micro pueden hacer su trabajo
de una forma mucho más eficiente.
Otros elementos. Los micros han incorporado aún mas funcionalidad que antes
se encontraba sobre la placa base. Por ejemplo, el controlador de PCI Express,
aumentando la velocidad con la que el micro es capaz de comunicarse, por
ejemplo, con una tarjeta gráfica discreta.

7. FUENTE DE PODER:
Una fuente de poder o PSU (siglas en inglés para "Power Supply Unit") es aquel
componente encargado de suministrar electricidad a la computadora, bajo ciertas
especificaciones.
Este componente convierte la corriente alterna de entrada (AC) en corriente
contínua (DC) de bajo voltaje, que es lo que requieren los componentes internos
de la computadora para funcionar. Es común que las fuentes de poder hoy en día
detecten de manera automática el voltaje de entrada, adaptándosea a ello entre
rangos de 115 y 230 volts, dependiendo del modelo por lo que decimos que son
"multivoltaje" (hay que ver las especificaciones de cada cual, ya que podrías
toparte con una PSU que no opere de esta manera).
La fuente no opera únicamente con un transformador, sino que es capaz de
interactuar con la placa madre, siendo capaz de apagar, encender o llevar la
computadora al modo standby. El típico diseño se ajusta a lo que se conoce como
estándar ATX, que define tanto las dimensiones, como las funciones que te
mencioné y el número de contactos que debe tener (24).
La típica fuente de poder la reconoces entre los componentes de una
computadora como una caja metalica casi cuadrada, un ventilador y la salida a la
corriente alterna por un lado, y una serie de conectores por el otro.
Entre los conectores está el "PC Main", llamado P1 y es el que alimenta la placa
madre, con 20 o 24 pines. El P4, en realidad llamado ATX12V también va a la
placa madre.
Hay un conector periférico de 4 pines que va a los discos duros (llamado entre los
entendidos Molex). Similar al periférico hay otros más pequeño de 4 pines que
alimenta comúnmente tarjetas de video o FireWire.
Está también el conector serial ATA, de 15 pines para los componentes que

8. requieran de esta conexión. Los conectores de 6 pines sirven para ciertas tarjetas
gráficas; asimismo encuentras en las computadoras modernas conectores de 8
pines para la misma función (o de 6 y 2 pines por separado, para permitir
compatibilidad con modelos anteriores de Pcs).
Además encuentras una serie de conectores auxiliares, disponibles en caso de
mayores requerimientos energéticos.
Eso es todo lo básico que debes saber sobre la fuente de poder, salvo que se me
quede algo en el tintero, pero creo es una buena introducción.
UNIDAD DE ALMACENAMIENTO:
Las unidades de almacenamiento de datos son dispositivos que, conectados a la
computadora, permiten el almacenamiento de archivos. En general, hacen
referencia a almacenamiento masivo, es decir, de grandes cantidades de datos.
Las unidades de almacenamiento pueden ser externas o internas a la
computadora.
Las unidades de almacenamiento también pueden hacer referencia a las unidades
lógicas de almacenamiento.
Algunas unidades de almacenamiento son:
* Disco duro.
* Disquetera.
* Unidad de discos ópticos (CD-ROM, DVD, HD-DVD, Blu-Ray).
* Memoria flash.
* Unidad de cinta magnética.

9. PUERTO USB:
En la informática, un puerto es una forma genérica de denominar a una interfaz a
través de la cual los diferentes tipos de datos se pueden enviar y recibir. Dicha
interfaz puede ser de tipo físico, o puede ser a nivel de software (por ejemplo, los
puertos que permiten la transmisión de datos entre diferentes ordenadores)
(ver más abajo para más detalles), en cuyo caso se usa frecuentemente el término
puerto lógico.
PUERTO PARALELO:
Un puerto paralelo es una interfaz entre una computadora y un periférico, cuya
principal característica es que los bits de datos viajan juntos, enviando un paquete
de byte a la vez. Es decir, se implementa un cable o una vía física para cada bit de
datos formando un bus. Mediante el puerto paralelo podemos controlar también
periféricos como focos, motores entre otros dispositivos, adecuados para
automatización.

10. El cable paralelo es el conector físico entre el puerto paralelo y el dispositivo
periférico. En un puerto paralelo habrá una serie de bits de control en vías aparte
que irán en ambos sentidos por caminos distintos.
En contraposición al puerto paralelo está el puerto serie, que envía los datos bit a
bit por el mismo hilo.
TARJETA DE VIDEO:
Una tarjeta gráfica, tarjeta de vídeo, placa de vídeo, tarjeta aceleradora de
gráficos o adaptador de pantalla, es una tarjeta de expansión para
una computadora u ordenador, encargada de procesar los datos provenientes de
la CPU y transformarlos en información comprensible y representable en un
dispositivo de salida, como un monitor o televisor. Las tarjetas gráficas más
comunes son las disponibles para las computadoras compatibles con la IBM PC,
debido a la enorme popularidad de éstas, pero otras arquitecturas también hacen
uso de este tipo de dispositivos.
TARJETA DE SONIDO:

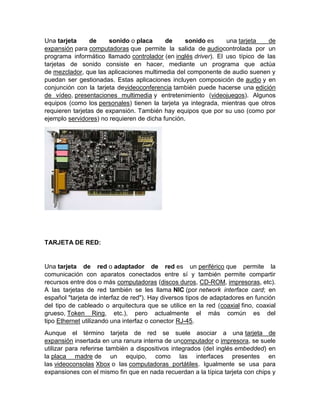

11. Una tarjeta de sonido o placa de sonido es una tarjeta de
expansión para computadoras que permite la salida de audiocontrolada por un
programa informático llamado controlador (en inglés driver). El uso típico de las
tarjetas de sonido consiste en hacer, mediante un programa que actúa
de mezclador, que las aplicaciones multimedia del componente de audio suenen y
puedan ser gestionadas. Estas aplicaciones incluyen composición de audio y en
conjunción con la tarjeta devideoconferencia también puede hacerse una edición
de vídeo, presentaciones multimedia y entretenimiento (videojuegos). Algunos
equipos (como los personales) tienen la tarjeta ya integrada, mientras que otros
requieren tarjetas de expansión. También hay equipos que por su uso (como por
ejemplo servidores) no requieren de dicha función.
TARJETA DE RED:
Una tarjeta de red o adaptador de red es un periférico que permite la
comunicación con aparatos conectados entre sí y también permite compartir
recursos entre dos o más computadoras (discos duros, CD-ROM, impresoras, etc).
A las tarjetas de red también se les llama NIC (por network interface card; en
español "tarjeta de interfaz de red"). Hay diversos tipos de adaptadores en función
del tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial
grueso, Token Ring, etc.), pero actualmente el más común es del
tipo Ethernet utilizando una interfaz o conector RJ-45.
Aunque el término tarjeta de red se suele asociar a una tarjeta de
expansión insertada en una ranura interna de uncomputador o impresora, se suele
utilizar para referirse también a dispositivos integrados (del inglés embedded) en
la placa madre de un equipo, como las interfaces presentes en
las videoconsolas Xbox o las computadoras portátiles. Igualmente se usa para
expansiones con el mismo fin que en nada recuerdan a la típica tarjeta con chips y

12. conectores soldados, como la interfaz de red para la Sega Dreamcast,
las PCMCIA, o las tarjetas con conector y factor de forma CompactFlash y Secure
Digital SIO utilizados en PDAs.
