1. RESUMEN.
ANGELICA MARIA AGUADO PRADO.
LIC. GUILLERMO MONDRAGON.
TECNOLOGIA.
I.E LICEO DEPARTAMENTAL.
SANTIAGO DE CALI MARZO 04.
2020.

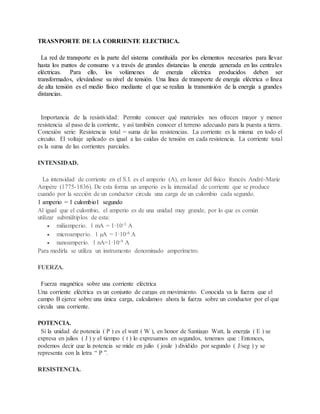

2. TRASNPORTE DE LA CORRIENTE ELECTRICA.
La red de transporte es la parte del sistema constituida por los elementos necesarios para llevar
hasta los puntos de consumo y a través de grandes distancias la energía generada en las centrales
eléctricas. Para ello, los volúmenes de energía eléctrica producidos deben ser
transformados, elevándose su nivel de tensión. Una línea de transporte de energía eléctrica o línea
de alta tensión es el medio físico mediante el que se realiza la transmisión de la energía a grandes
distancias.
Importancia de la resistividad: Permite conocer qué materiales nos ofrecen mayor y menor
resistencia al paso de la corriente, y así también conocer el terreno adecuado para la puesta a tierra.
Conexión serie: Resistencia total = suma de las resistencias. La corriente es la misma en todo el
circuito. El voltaje aplicado es igual a las caídas de tensión en cada resistencia. La corriente total
es la suma de las corrientes parciales.
INTENSIDAD.
La intensidad de corriente en el S.I. es el amperio (A), en honor del físico francés André-Marie
Ampère (1775-1836). De esta forma un amperio es la intensidad de corriente que se produce
cuando por la sección de un conductor circula una carga de un culombio cada segundo.
1 amperio = 1 culombio1 segundo
Al igual que el culombio, el amperio es de una unidad muy grande, por lo que es común
utilizar submúltiplos de esta:
miliamperio. 1 mA = 1·10-3 A
microamperio. 1 µA = 1·10-6 A
nanoamperio. 1 nA=1·10-9 A
Para medirla se utiliza un instrumento denominado amperímetro.
FUERZA.
Fuerza magnética sobre una corriente eléctrica
Una corriente eléctrica es un conjunto de cargas en movimiento. Conocida ya la fuerza que el
campo B ejerce sobre una única carga, calculamos ahora la fuerza sobre un conductor por el que
circula una corriente.
POTENCIA.
Si la unidad de potencia ( P ) es el watt ( W ), en honor de Santiago Watt, la energía ( E ) se
expresa en julios ( J ) y el tiempo ( t ) lo expresamos en segundos, tenemos que : Entonces,
podemos decir que la potencia se mide en julio ( joule ) dividido por segundo ( J/seg ) y se
representa con la letra “ P ”.
RESISTENCIA.

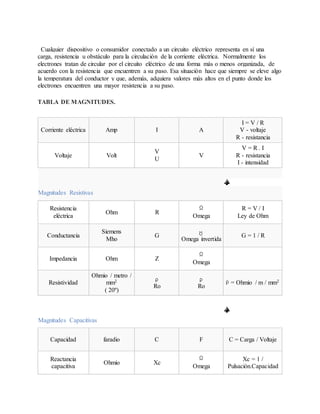

3. Cualquier dispositivo o consumidor conectado a un circuito eléctrico representa en sí una
carga, resistencia u obstáculo para la circulación de la corriente eléctrica. Normalmente los
electrones tratan de circular por el circuito eléctrico de una forma más o menos organizada, de
acuerdo con la resistencia que encuentren a su paso. Esa situación hace que siempre se eleve algo
la temperatura del conductor y que, además, adquiera valores más altos en el punto donde los
electrones encuentren una mayor resistencia a su paso.
TABLA DE MAGNITUDES.
Corriente eléctrica Amp I A
I = V / R
V - voltaje
R - resistancia
Voltaje Volt
V
U
V
V = R . I
R - resistancia
I - intensidad
Magnitudes Resistivas
Resistencia
eléctrica
Ohm R
Omega
R = V / I
Ley de Ohm
Conductancia
Siemens
Mho
G
Omega invertida
G = 1 / R
Impedancia Ohm Z
Omega
Resistividad
Ohmio / metro /
mm2
( 20º)
Ro Ro
= Ohmio / m / mm2
Magnitudes Capacitivas
Capacidad faradio C F C = Carga / Voltaje
Reactancia
capacitiva
Ohmio Xc
Omega
Xc = 1 /
Pulsación.Capacidad

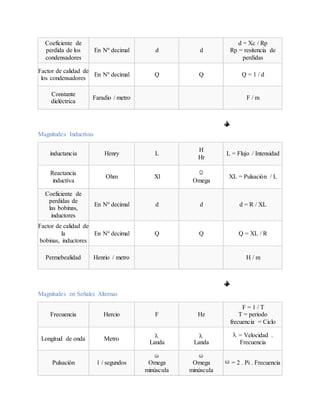

4. Coeficiente de
perdida de los
condensadores
En Nº decimal d d
d = Xc / Rp
Rp = resitencia de
perdidas
Factor de calidad de
los condensadores
En Nº decimal Q Q Q = 1 / d
Constante
dieléctrica
Faradio / metro F / m
Magnitudes Inductivas
inductancia Henry L
H
Hr
L = Flujo / Intensidad
Reactancia
inductiva
Ohm Xl
Omega
XL = Pulsación / L
Coeficiente de
perdidas de
las bobinas,
inductores
En Nº decimal d d d = R / XL
Factor de calidad de
la
bobinas, inductores
En Nº decimal Q Q Q = XL / R
Permebealidad Henrio / metro H / m
Magnitudes en Señales Alternas
Frecuencia Hercio F Hz
F = 1 / T
T = periodo
frecuencia = Ciclo
Longitud de onda Metro
Landa Landa
= Velocidad .
Frecuencia
Pulsación 1 / segundos Omega
minúscula
Omega
minúscula
= 2 . Pi . Frecuencia

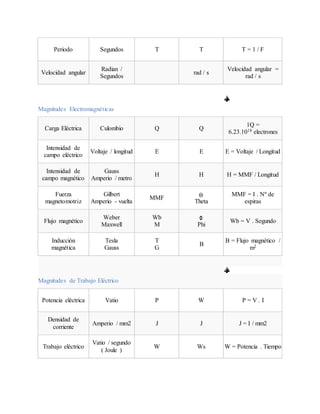

5. Periodo Segundos T T T = 1 / F
Velocidad angular
Radian /
Segundos
rad / s
Velocidad angular =
rad / s
Magnitudes Electromagnéticas
Carga Eléctrica Culombio Q Q
1Q =
6.23.1018 electrones
Intensidad de
campo eléctrico
Voltaje / longitud E E E = Voltaje / Longitud
Intensidad de
campo magnético
Gauss
Amperio / metro
H H H = MMF / Longitud
Fuerza
magnetomotriz
Gilbert
Amperio - vuelta
MMF
Theta
MMF = I . Nº de
espiras
Flujo magnético
Weber
Maxwell
Wb
M Phi
Wb = V . Segundo
Inducción
magnética
Tesla
Gauss
T
G
B
B = Flujo magnético /
m2
Magnitudes de Trabajo Eléctrico
Potencia eléctrica Vatio P W P = V . I
Densidad de
corriente
Amperio / mm2 J J J = I / mm2
Trabajo eléctrico
Vatio / segundo
( Joule )
W Ws W = Potencia . Tiempo

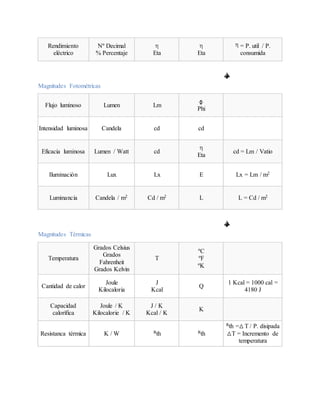

6. Rendimiento
eléctrico
Nº Decimal
% Percentaje Eta Eta
= P. util / P.
consumida
Magnitudes Fotométricas
Flujo luminoso Lumen Lm
Phi
Intensidad luminosa Candela cd cd
Eficacia luminosa Lumen / Watt cd
Eta
cd = Lm / Vatio
Iluminación Lux Lx E Lx = Lm / m2
Luminancia Candela / m2 Cd / m2 L L = Cd / m2
Magnitudes Térmicas
Temperatura
Grados Celsius
Grados
Fahrenheit
Grados Kelvin
T
ºC
ºF
ºK
Cantidad de calor
Joule
Kilocaloria
J
Kcal
Q
1 Kcal = 1000 cal =
4180 J
Capacidad
calorífica
Joule / K
Kilocalorie / K
J / K
Kcal / K
K
Resistanca térmica K / W Rth Rth
Rth = T / P. disipada
T = Incremento de
temperatura

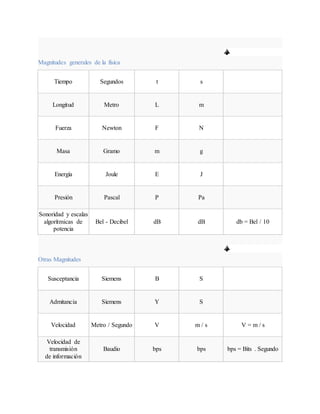

7. Magnitudes generales de la física
Tiempo Segundos t s
Longitud Metro L m
Fuerza Newton F N
Masa Gramo m g
Energía Joule E J
Presión Pascal P Pa
Sonoridad y escalas
algorítmicas de
potencia
Bel - Decibel dB dB db = Bel / 10
Otras Magnitudes
Susceptancia Siemens B S
Admitancia Siemens Y S
Velocidad Metro / Segundo V m / s V = m / s
Velocidad de
transmisión
de información
Baudio bps bps bps = Bits . Segundo
