“Año de la Promoción de la Industria Responsable y del Compromiso
Climático”
Curso : Física II
Tema : Práctica de Laboratorio: Ley de Ohm
Docente : Ms. Antenor MariñosCastillo
Facultad : Ingeniería de Sistemas e Informática
Ciclo : III
Unidad : II
Integrantes : • CarranzaMoreno Augusto
• VargasRodríguez Eliezer
• Minaya Pumaricra Malco Marco
PRACTICA DE LABORATORIO LEY DE OHM
Ingeniería de Sistemas e Informática – Ing. Antenor Mariños - Física II Página 2

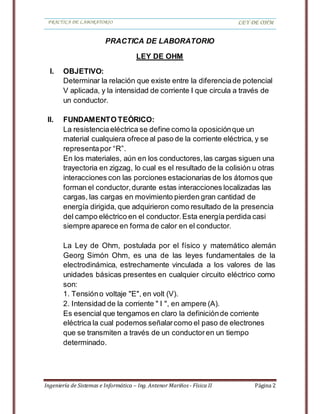

PRACTICA DE LABORATORIO
LEY DE OHM
I. OBJETIVO:
Determinar la relación que existe entre la diferenciade potencial
V aplicada, y la intensidad de corriente I que circula a través de
un conductor.
II. FUNDAMENTO TEÓRICO:
La resistenciaeléctrica se define como la oposiciónque un
material cualquiera ofrece al paso de la corriente eléctrica, y se
representapor “R”.
En los materiales, aún en los conductores,las cargas siguen una
trayectoria en zigzag, lo cual es el resultado de la colisión u otras
interacciones con las porciones estacionarias de los átomos que
forman el conductor,durante estas interacciones localizadas las
cargas, las cargas en movimiento pierden gran cantidad de
energía dirigida, que adquirieron como resultado de la presencia
del campo eléctrico en el conductor.Esta energía perdida casi
siempre aparece en forma de calor en el conductor.
La Ley de Ohm, postulada por el físico y matemático alemán
Georg Simón Ohm, es una de las leyes fundamentales de la
electrodinámica, estrechamente vinculada a los valores de las
unidades básicas presentes en cualquier circuito eléctrico como
son:
1. Tensióno voltaje "E", en volt (V).
2. Intensidad de la corriente " I ", en ampere (A).
Es esencial que tengamos en claro la definiciónde corriente
eléctrica la cual podemos señalarcomo el paso de electrones
que se transmiten a través de un conductoren un tiempo
determinado.
PRACTICA DE LABORATORIO LEY DE OHM
Ingeniería de Sistemas e Informática – Ing. Antenor Mariños - Física II Página 3

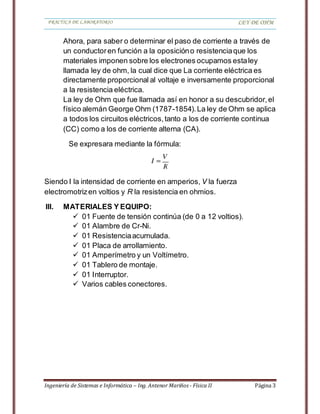

Ahora, para saber o determinar el paso de corriente a través de
un conductoren función a la oposicióno resistenciaque los
materiales imponen sobre los electrones ocupamos estaley
llamada ley de ohm, la cual dice que La corriente eléctrica es
directamente proporcional al voltaje e inversamente proporcional
a la resistencia eléctrica.
La ley de Ohm que fue llamada así en honor a su descubridor,el
físico alemán George Ohm (1787-1854).La ley de Ohm se aplica
a todos los circuitos eléctricos,tanto a los de corriente continua
(CC) como a los de corriente alterna (CA).
Se expresara mediante la fórmula:
Siendo I la intensidad de corriente en amperios, V la fuerza
electromotrizen voltios y R la resistencia en ohmios.
III. MATERIALES Y EQUIPO:
 01 Fuente de tensión continúa (de 0 a 12 voltios).
 01 Alambre de Cr-Ni.
 01 Resistenciaacumulada.
 01 Placa de arrollamiento.
 01 Amperímetro y un Voltímetro.
 01 Tablero de montaje.
 01 Interruptor.
 Varios cables conectores.
PRACTICA DE LABORATORIO LEY DE OHM
Ingeniería de Sistemas e Informática – Ing. Antenor Mariños - Física II Página 4

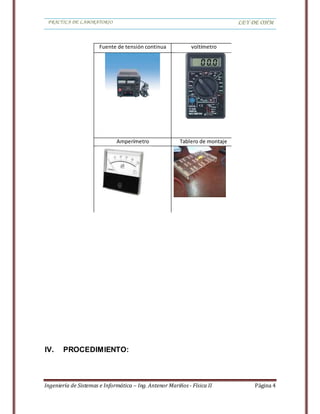

IV. PROCEDIMIENTO:
Fuente de tensión continua voltímetro
Amperímetro Tablero de montaje
PRACTICA DE LABORATORIO LEY DE OHM
Ingeniería de Sistemas e Informática – Ing. Antenor Mariños - Física II Página 5

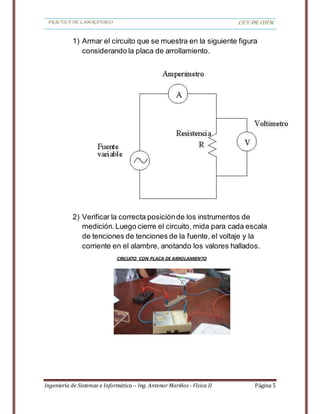

1) Armar el circuito que se muestra en la siguiente figura
considerando la placa de arrollamiento.
2) Verificar la correcta posiciónde los instrumentos de
medición.Luego cierre el circuito, mida para cada escala
de tenciones de tenciones de la fuente, el voltaje y la
corriente en el alambre, anotando los valores hallados.
CIRCUITO CON PLACA DE ARROLAMIENTO
PRACTICA DE LABORATORIO LEY DE OHM
Ingeniería de Sistemas e Informática – Ing. Antenor Mariños - Física II Página 6

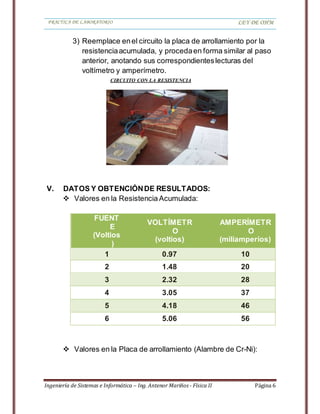

3) Reemplace enel circuito la placa de arrollamiento por la
resistenciaacumulada, y procedaen forma similar al paso
anterior, anotando sus correspondienteslecturas del
voltímetro y amperímetro.
V. DATOS Y OBTENCIÓNDE RESULTADOS:
 Valores en la Resistencia Acumulada:
FUENT
E
(Voltios
)
VOLTÍMETR
O
(voltios)
AMPERÍMETR
O
(miliamperios)
1 0.97 10
2 1.48 20
3 2.32 28
4 3.05 37
5 4.18 46
6 5.06 56
 Valores en la Placa de arrollamiento (Alambre de Cr-Ni):
CIRCUITO CON LA RESISTENCIA
ACUMULADA
PRACTICA DE LABORATORIO LEY DE OHM
Ingeniería de Sistemas e Informática – Ing. Antenor Mariños - Física II Página 7

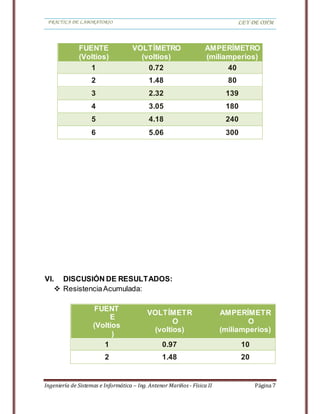

VI. DISCUSIÓN DE RESULTADOS:
 ResistenciaAcumulada:
FUENT
E
(Voltios
)
VOLTÍMETR
O
(voltios)
AMPERÍMETR
O
(miliamperios)
1 0.97 10
2 1.48 20
FUENTE
(Voltios)
VOLTÍMETRO
(voltios)
AMPERÍMETRO
(miliamperios)
1 0.72 40
2 1.48 80
3 2.32 139
4 3.05 180
5 4.18 240
6 5.06 300
PRACTICA DE LABORATORIO LEY DE OHM
Ingeniería de Sistemas e Informática – Ing. Antenor Mariños - Física II Página 8
3 2.32 28
4 3.05 37
5 4.18 46
6 5.06 56

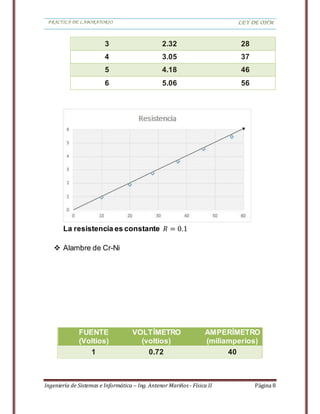

La resistencia es constante 𝑅 = 0.1
 Alambre de Cr-Ni
FUENTE
(Voltios)
VOLTÍMETRO
(voltios)
AMPERÍMETRO
(miliamperios)
1 0.72 40
PRACTICA DE LABORATORIO LEY DE OHM
Ingeniería de Sistemas e Informática – Ing. Antenor Mariños - Física II Página 9

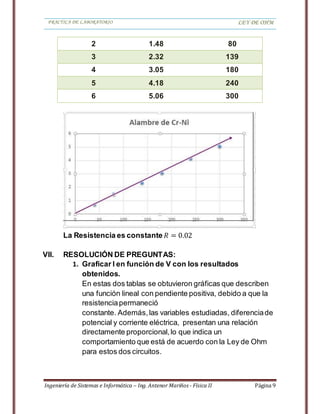

La Resistencia es constante 𝑅 = 0.02
VII. RESOLUCIÓN DE PREGUNTAS:

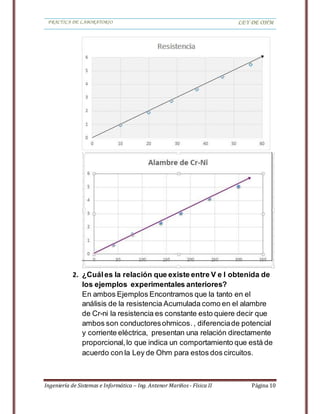

1. Graficar I en función de V con los resultados
obtenidos.
En estas dos tablas se obtuvieron gráficas que describen
una función lineal con pendiente positiva, debido a que la
resistenciapermaneció
constante. Además,las variables estudiadas, diferenciade
potencial y corriente eléctrica, presentan una relación
directamente proporcional,lo que indica un
comportamiento que está de acuerdo con la Ley de Ohm
para estos dos circuitos.
2 1.48 80
3 2.32 139
4 3.05 180
5 4.18 240
6 5.06 300
PRACTICA DE LABORATORIO LEY DE OHM
Ingeniería de Sistemas e Informática – Ing. Antenor Mariños - Física II Página 10
2. ¿Cuáles la relación que existe entre V e I obtenida de
los ejemplos experimentales anteriores?
En ambos Ejemplos Encontramos que la tanto en el
análisis de la resistencia Acumulada como en el alambre
de Cr-ni la resistencia es constante esto quiere decir que
ambos son conductoresohmicos., diferenciade potencial
y corriente eléctrica, presentan una relación directamente
proporcional,lo que indica un comportamiento que está de
acuerdo con la Ley de Ohm para estos dos circuitos.
PRACTICA DE LABORATORIO LEY DE OHM
Ingeniería de Sistemas e Informática – Ing. Antenor Mariños - Física II Página 11

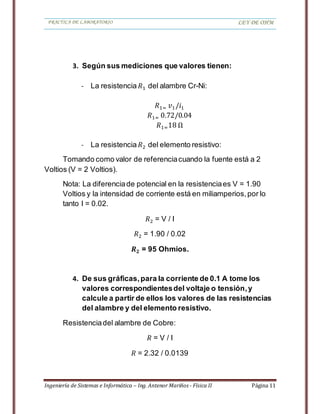

3. Según sus mediciones que valores tienen:
- La resistencia 𝑅1 del alambre Cr-Ni:
𝑅1= 𝑣1/𝑖1
𝑅1= 0.72/0.04
𝑅1=18 Ω
- La resistencia 𝑅2 del elemento resistivo:
Tomando como valor de referenciacuando la fuente está a 2
Voltios (V = 2 Voltios).
Nota: La diferenciade potencial en la resistenciaes V = 1.90
Voltios y la intensidad de corriente está en miliamperios,por lo
tanto I = 0.02.
𝑅2 = V / I
𝑅2 = 1.90 / 0.02
𝑹 𝟐 = 95 Ohmios.
4. De sus gráficas,para la corriente de 0.1 A tome los
valores correspondientesdel voltaje o tensión,y
calcule a partir de ellos los valores de las resistencias
del alambre y del elemento resistivo.
Resistenciadel alambre de Cobre:
𝑅 = V / I
𝑅 = 2.32 / 0.0139
PRACTICA DE LABORATORIO LEY DE OHM
Ingeniería de Sistemas e Informática – Ing. Antenor Mariños - Física II Página 12

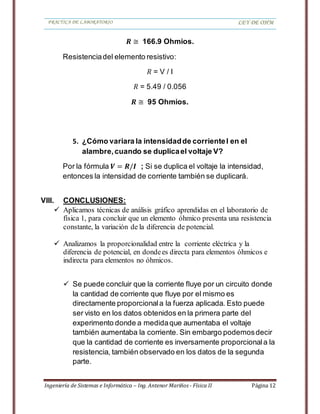

𝑹 ≅ 166.9 Ohmios.
Resistenciadel elemento resistivo:
𝑅 = V / I
𝑅 = 5.49 / 0.056
𝑹 ≅ 95 Ohmios.
5. ¿Cómo variara la intensidadde corrienteI en el
alambre,cuando se duplicael voltaje V?
Por la fórmula 𝑽 = 𝑹/𝑰 ; Si se duplica el voltaje la intensidad,
entonces la intensidad de corriente también se duplicará.
VIII. CONCLUSIONES:
 Aplicamos técnicas de análisis gráfico aprendidas en el laboratorio de
física 1, para concluir que un elemento óhmico presenta una resistencia
constante, la variación de la diferencia de potencial.
 Analizamos la proporcionalidad entre la corriente eléctrica y la
diferencia de potencial, en dondees directa para elementos óhmicos e
indirecta para elementos no óhmicos.
 Se puede concluir que la corriente fluye por un circuito donde
la cantidad de corriente que fluye por el mismo es
directamente proporcionala la fuerza aplicada. Esto puede
ser visto en los datos obtenidos en la primera parte del
experimento donde a medidaque aumentaba el voltaje
también aumentaba la corriente. Sin embargo podemosdecir
que la cantidad de corriente es inversamente proporcionala la
resistencia, también observado en los datos de la segunda
parte.
PRACTICA DE LABORATORIO LEY DE OHM
Ingeniería de Sistemas e Informática – Ing. Antenor Mariños - Física II Página 13

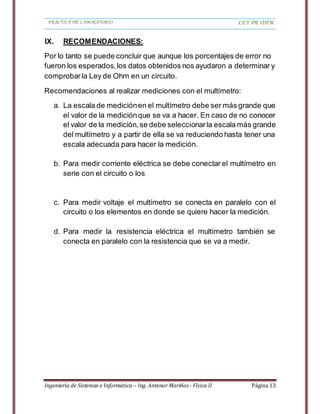

IX. RECOMENDACIONES:
Por lo tanto se puede concluir que aunque los porcentajes de error no
fueron los esperados,los datos obtenidos nos ayudaron a determinar y
comprobar la Ley de Ohm en un circuito.
Recomendaciones al realizar mediciones con el multímetro:
a. La escala de mediciónen el multímetro debe ser más grande que
el valor de la mediciónque se va a hacer. En caso de no conocer
el valor de la medición,se debe seleccionarla escala más grande
del multímetro y a partir de ella se va reduciendo hasta tener una
escala adecuada para hacer la medición.
b. Para medir corriente eléctrica se debe conectar el multímetro en
serie con el circuito o los
c. Para medir voltaje el multímetro se conecta en paralelo con el
circuito o los elementos en donde se quiere hacer la medición.
d. Para medir la resistencia eléctrica el multímetro también se
conecta en paralelo con la resistencia que se va a medir.
PRACTICA DE LABORATORIO LEY DE OHM
Ingeniería de Sistemas e Informática – Ing. Antenor Mariños - Física II Página 14

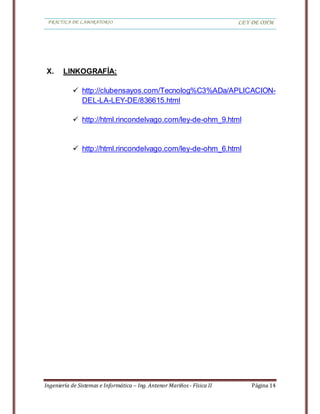

X. LINKOGRAFÍA:
 http://clubensayos.com/Tecnolog%C3%ADa/APLICACION-
DEL-LA-LEY-DE/836615.html
 http://html.rincondelvago.com/ley-de-ohm_9.html
 http://html.rincondelvago.com/ley-de-ohm_6.html
