Auxiliar administrativo febrero de 2001 Teoría. Tema 101

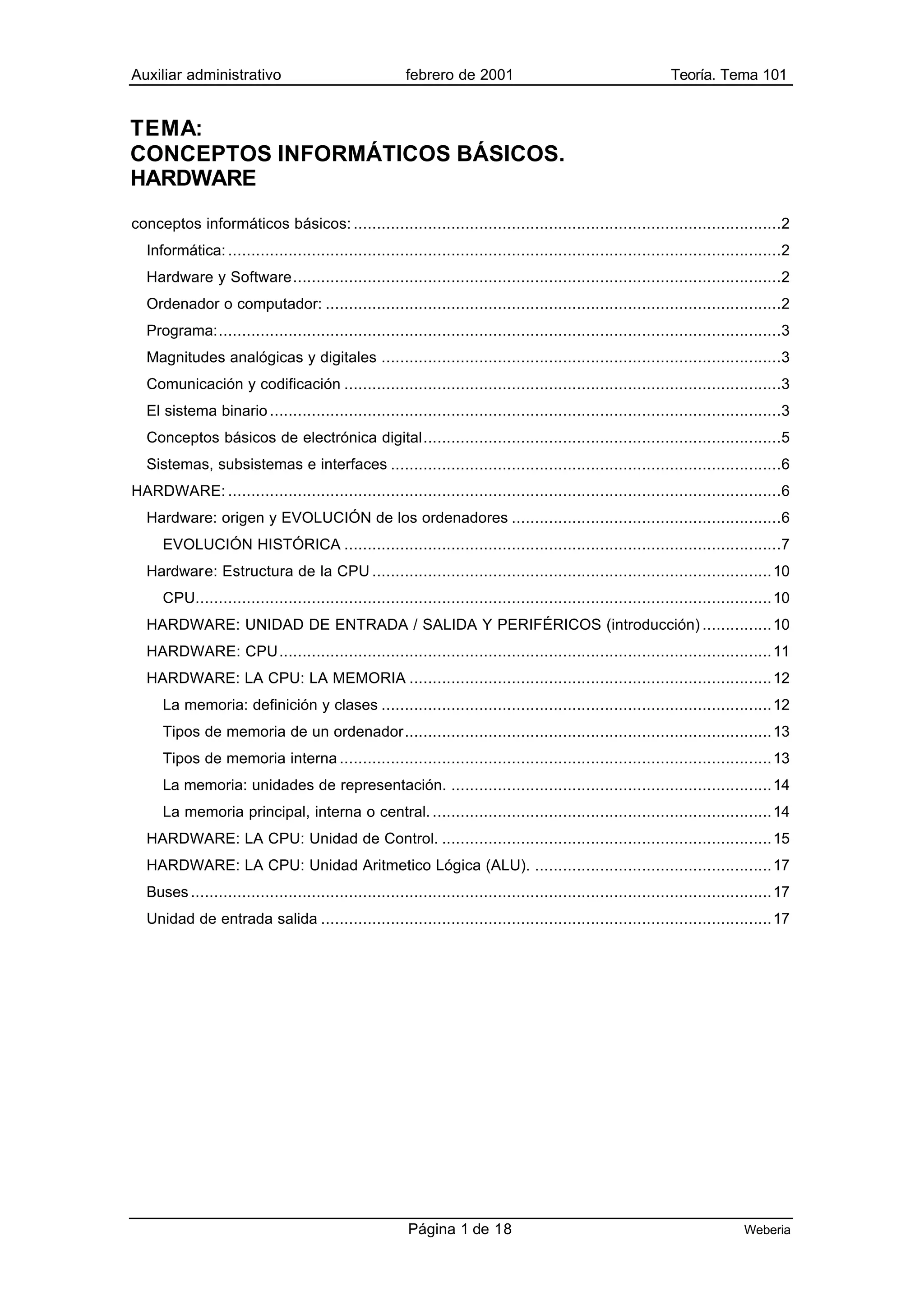

TEMA:
CONCEPTOS INFORMÁTICOS BÁSICOS.
HARDWARE
conceptos informáticos básicos: ............................................................................................2
Informática: .......................................................................................................................2
Hardware y Software.........................................................................................................2
Ordenador o computador: ..................................................................................................2
Programa:.........................................................................................................................3
Magnitudes analógicas y digitales ......................................................................................3
Comunicación y codificación ..............................................................................................3
El sistema binario ..............................................................................................................3
Conceptos básicos de electrónica digital.............................................................................5
Sistemas, subsistemas e interfaces ....................................................................................6
HARDWARE: .......................................................................................................................6
Hardware: origen y EVOLUCIÓN de los ordenadores ..........................................................6
EVOLUCIÓN HISTÓRICA ..............................................................................................7
Hardware: Estructura de la CPU ...................................................................................... 10
CPU............................................................................................................................ 10
HARDWARE: UNIDAD DE ENTRADA / SALIDA Y PERIFÉRICOS (introducción) ............... 10
HARDWARE: CPU.......................................................................................................... 11
HARDWARE: LA CPU: LA MEMORIA .............................................................................. 12
La memoria: definición y clases .................................................................................... 12
Tipos de memoria de un ordenador............................................................................... 13
Tipos de memoria interna ............................................................................................. 13
La memoria: unidades de representación. ..................................................................... 14
La memoria principal, interna o central. ......................................................................... 14
HARDWARE: LA CPU: Unidad de Control. ....................................................................... 15
HARDWARE: LA CPU: Unidad Aritmetico Lógica (ALU). ................................................... 17
Buses ............................................................................................................................. 17
Unidad de entrada salida ................................................................................................. 17

Página 1 de 18 Weberia

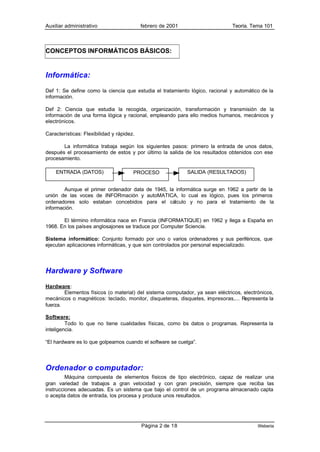

CONCEPTOS INFORMÁTICOS BÁSICOS:

Informática:
Def 1: Se define como la ciencia que estudia el tratamiento lógico, racional y automático de la
información.

Def 2: Ciencia que estudia la recogida, organización, transformación y transmisión de la
información de una forma lógica y racional, empleando para ello medios humanos, mecánicos y
electrónicos.

Características: Flexibilidad y rápidez.

La informática trabaja según los siguientes pasos: primero la entrada de unos datos,
después el procesamiento de estos y por último la salida de los resultados obtenidos con ese
procesamiento.

ENTRADA (DATOS) PROCESO SALIDA (RESULTADOS)

Aunque el primer ordenador data de 1945, la informática surge en 1962 a partir de la
unión de las voces de INFORmación y autoMATICA, lo cual es lógico, pues los primeros
ordenadores solo estaban concebidos para el cálculo y no para el tratamiento de la
información.

El término informática nace en Francia (INFORMATIQUE) en 1962 y llega a España en
1968. En los países anglosajones se traduce por Computer Sciencie.

Sistema informático: Conjunto formado por uno o varios ordenadores y sus periféricos, que
ejecutan aplicaciones informáticas, y que son controlados por personal especializado.

Hardware y Software
Hardware:
Elementos físicos (o material) del sistema computador, ya sean eléctricos, electrónicos,
mecánicos o magnéticos: teclado, monitor, disqueteras, disquetes, impresoras,... Representa la
fuerza.

Software:
Todo lo que no tiene cualidades físicas, como os datos o programas. Representa la
l
inteligencia.

“El hardware es lo que golpeamos cuando el software se cuelga”.

Ordenador o computador:
Máquina compuesta de elementos físicos de tipo electrónico, capaz de realizar una
gran variedad de trabajos a gran velocidad y con gran precisión, siempre que reciba las
instrucciones adecuadas. Es un sistema que bajo el control de un programa almacenado capta
o acepta datos de entrada, los procesa y produce unos resultados.

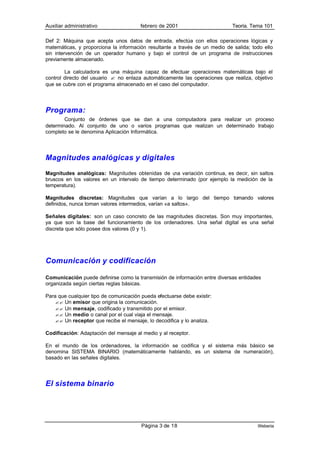

Def 2: Máquina que acepta unos datos de entrada, efectúa con ellos operaciones lógicas y
matemáticas, y proporciona la información resultante a través de un medio de salida; todo ello
sin intervención de un operador humano y bajo el control de un programa de instrucciones
previamente almacenado.

La calculadora es una máquina capaz de efectuar operaciones matemáticas bajo el
control directo del usuario ? no enlaza automáticamente las operaciones que realiza, objetivo
que se cubre con el programa almacenado en el caso del computador.

Programa:
Conjunto de órdenes que se dan a una computadora para realizar un proceso
determinado. Al conjunto de uno o varios programas que realizan un determinado trabajo
completo se le denomina Aplicación Informática.

Magnitudes analógicas y digitales
Magnitudes analógicas: Magnitudes obtenidas de u variación continua, es decir, sin saltos
na
bruscos en los valores en un intervalo de tiempo determinado (por ejemplo la medición de la
temperatura).

Magnitudes discretas: Magnitudes que varían a lo largo del tiempo tomando valores
definidos, nunca toman valores intermedios, varían «a saltos».

Señales digitales: son un caso concreto de las magnitudes discretas. Son muy importantes,
ya que son la base del funcionamiento de los ordenadores. Una señal digital es una señal
discreta que sólo posee dos valores (0 y 1).

Comunicación y codificación

Comunicación puede definirse como la transmisión de información entre diversas entidades
organizada según ciertas reglas básicas.

Para que cualquier tipo de comunicación pueda efectuarse debe existir:
?? Un emisor que origina la comunicación.
?? Un mensaje, codificado y transmitido por el emisor.
?? Un medio o canal por el cual viaja el mensaje.
?? Un receptor que recibe el mensaje, lo decodifica y lo analiza.

Codificación: Adaptación del mensaje al medio y al receptor.

En el mundo de los ordenadores, la información se codifica y el sistema más básico se
denomina SISTEMA BINARIO (matemáticamente hablando, es un sistema de numeración),
basado en las señales digitales.

El sistema binario

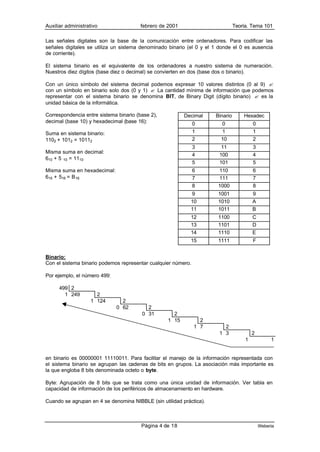

Las señales digitales son la base de la comunicación entre ordenadores. Para codificar las
señales digitales se utiliza un sistema denominado binario (el 0 y el 1 donde el 0 es ausencia
de corriente).

El sistema binario es el equivalente de los ordenadores a nuestro sistema de numeración.
Nuestros diez dígitos (base diez o decimal) se convierten en dos (base dos o binario).

Con un único símbolo del sistema decimal podemos expresar 10 valores distintos (0 al 9) ?
con un símbolo en binario solo dos (0 y 1) ? La cantidad mínima de información que podemos
representar con el sistema binario se denomina BIT, de Binary Digit (dígito binario) ? es la
unidad básica de la informática.

Correspondencia entre sistema binario (base 2), Decimal Binario Hexadec
decimal (base 10) y hexadecimal (base 16): 0 0 0
Suma en sistema binario: 1 1 1
1102 + 1012 = 10112 2 10 2
3 11 3
Misma suma en decimal:
4 100 4
610 + 5 10 = 1110
5 101 5
Misma suma en hexadecimal: 6 110 6
616 + 516 = B16 7 111 7
8 1000 8
9 1001 9
10 1010 A
11 1011 B
12 1100 C
13 1101 D
14 1110 E
15 1111 F

Binario:
Con el sistema binario podemos representar cualquier número.

Por ejemplo, el número 499:

499 2
1 249 2
1 124 2
0 62 2
0 31 2
1 15 2
1 7 2
1 3 2
1 1

en binario es 00000001 11110011. Para facilitar el manejo de la información representada con
el sistema binario se agrupan las cadenas de bits en grupos. La asociación más importante es
la que engloba 8 bits denominada octeto o byte.

Byte: Agrupación de 8 bits que se trata como una única unidad de información. Ver tabla en
capacidad de información de los periféricos de almacenamiento en hardware.

Cuando se agrupan en 4 se denomina NIBBLE (sin utilidad práctica).

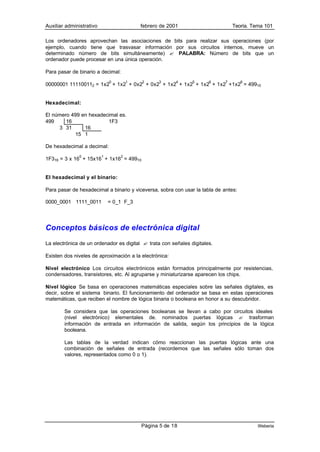

Los ordenadores aprovechan las asociaciones de bits para realizar sus operaciones (por
ejemplo, cuando tiene que trasvasar información por sus circuitos internos, mueve un
determinado número de bits simultáneamente) ? PALABRA: Número de bits que un
ordenador puede procesar en una única operación.

Para pasar de binario a decimal:
0 1 2 3 4 5 6 7 8
00000001 111100112 = 1x2 + 1x2 + 0x2 + 0x2 + 1x2 + 1x2 + 1x2 + 1x2 +1x2 = 49910

Hexadecimal:

El número 499 en hexadecimal es.
499 16 1F3
3 31 16
15 1

De hexadecimal a decimal:
0 1 2
1F316 = 3 x 16 + 15x16 + 1x16 = 49910

El hexadecimal y el binario:

Para pasar de hexadecimal a binario y viceversa, sobra con usar la tabla de antes:

0000_0001 1111_0011 = 0_1 F_3

Conceptos básicos de electrónica digital
La electrónica de un ordenador es digital ? trata con señales digitales.

Existen dos niveles de aproximación a la electrónica:

Nivel electrónico Los circuitos electrónicos están formados principalmente por resistencias,
condensadores, transistores, etc. Al agruparse y miniaturizarse aparecen los chips.

Nivel lógico Se basa en operaciones matemáticas especiales sobre las señales digitales, es
decir, sobre el sistema binario. El funcionamiento del ordenador se basa en estas operaciones
matemáticas, que reciben el nombre de lógica binaria o booleana en honor a su descubridor.

Se considera que las operaciones booleanas se llevan a cabo por circuitos ideales
(nivel electrónico) elementales de. nominados puertas lógicas ? trasforman
información de entrada en información de salida, según los principios de la lógica
booleana.

Las tablas de la verdad indican cómo reaccionan las puertas lógicas ante una
combinación de señales de entrada (recordemos que las señales sólo toman dos
valores, representados como 0 o 1).



Sistemas, subsistemas e interfaces
Sistema: conjunto de elementos relacionados funcionalmente cuya es realizar una tarea y
obtener ciertos resultados.

Una propiedad de los sistemas: pueden dividirse en otros más sencillos llamados subsistemas
o módulos ? un ordenador es un sistema ? Subsistema o módulo: unidad intercambiable que
realiza una función concreta y que está acoplada al resto del ordenador mediante unas
conexiones especiales.

Una interfaz: punto de contacto entre dos módulos o entre un módulo y el exterior del sistema.

Ejemplo: una tarjeta de sonido sería un subsistema (hardware), y una librería de palabras en
español sería otro subsistema (software). Una interfaz sería la apariencia de un sistema
operativo al exterior., es decir, las ventanitas de windows.

HARDWARE:

Hardware: origen y EVOLUCIÓN de los ordenadores

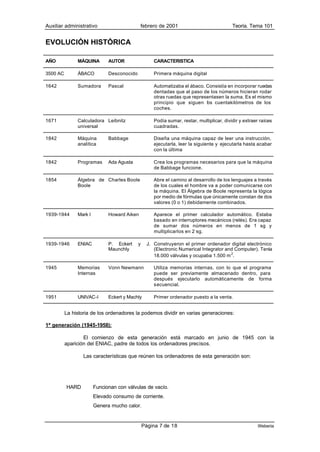

EVOLUCIÓN HISTÓRICA

AÑO MÁQUINA AUTOR CARACTERISTICA

3500 AC ÁBACO Desconocido Primera máquina digital

1642 Sumadora Pascal Automatizaba el ábaco. Consistía en incorporar ruedas
dentadas que al paso de los números hicieran rodar
otras ruedas que representasen la suma. Es el mismo
principio que siguen l s cuentakilómetros de los
o
coches.

1671 Calculadora Leibnitz Podía sumar, restar, multiplicar, dividir y extraer raíces
universal cuadradas.

1842 Máquina Babbage Diseña una máquina capaz de leer una instrucción,
analítica ejecutarla, leer la siguiente y ejecutarla hasta acabar
con la última

1842 Programas Ada Agusta Crea los programas necesarios para que la máquina
de Babbage funcione.

1854 Álgebra de Charles Boole Abre el camino al desarrollo de los lenguajes a través
Boole de los cuales el hombre va a poder comunicarse con
la máquina. El Álgebra de Boole representa la lógica
por medio de fórmulas que únicamente constan de dos
valores (0 o 1) debidamente combinados.

1939-1944 Mark I Howard Aiken Aparece el primer calculador automático. Estaba
basado en interruptores mecánicos (relés). Era capaz
de sumar dos números en menos de 1 sg y
multiplicarlos en 2 sg.

1939-1946 ENIAC P. Eckert y J. Construyeron el primer ordenador digital electrónico
Maunchly (Electronic Numerical Integrator and Computer). Tenía
18.000 válvulas y ocupaba 1.500 m 2.

1945 Memorias Vonn Newmann Utiliza memorias internas, con lo que el programa
Internas puede ser previamente almacenado dentro, para
después ejecutarlo automáticamente de forma
secuencial.

1951 UNIVAC-I Eckert y Machly Primer ordenador puesto a la venta.

La historia de los ordenadores la podemos dividir en varias generaciones:

1ª generación (1945-1958):

El comienzo de esta generación está marcado en junio de 1945 con la
aparición del ENIAC, padre de todos los ordenadores precisos.

Las características que reúnen los ordenadores de esta generación son:

HARD Funcionan con válvulas de vacío.
Elevado consumo de corriente.
Genera mucho calor.



Tiene poca duración.
Son grandes, pesados y con posibilidades limitadas. Sirva como ejemplo el
ENIAC que ocupaba una habitación y pesaba como 30 coches.
SOFT Programación de bajo nivel, próxima al lenguaje máquina.
Utilización centrada en trabajos de cálculo científico y algunas aplicaciones
de gestión.


El inicio de esta segunda generación viene marcado por la aparición del
transistor en 1957. Gracias a que estos requerían poca refrigeración y se colocaban
con mayor facilidad al ser mas pequeños, ligeros y fiables que las válvulas, las
computadoras:

HARD Tecnología de transistores.
Consumen menos.
Menos calor y más duración.
SOFT Aparecen lenguajes de alto nivel como el FORTRAN.
Generalización de su aplicación por las organizaciones


El inicio de esta generación se debe a la aparición de los circuitos integrados o
chip en 1964.

Un chip (que significa pedacito) se trata en reunir sobre una plaquita de silicio
2
de un cm varios dispositivos conectores (transistores, resistencias y condensadores) e
integrarlos.

Los ordenadores ahora:

HARD Tecnología de circuitos integrados.
Se reducen en tamaño y consumo.
Tiene una mayor fiabilidad.
SOFT Difusión de los lenguajes de alto nivel, como el COBOL y distintos sistemas
operativos.
Generalización de sus aplicación por las organizaciones.


En 1970 se inventa el microprocesador, empaquetando la unidad de cálculo y
de control en un único circuito integrado. Aparece el disquete como unidad de
almacenamiento. Aparece el semiconductor que se emplea en memorias.

Características:

HARD Tecnología de circuitos integrados y semiconductores.



Más pequeños y más capacidad.
Más fiables.
Más rápidos.
Más baratos. Aparecen y se generalizan los microordenadores (PC).
SOFT Aparecen los lenguajes de cuarta generación que son cercanos al natural,
como el BASIC, ALGOL, PL/1, C, PASCAL y ADA.
Uso masivo por las organizaciones de dominios muy variados.

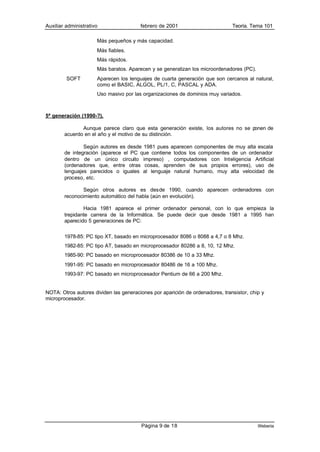

5ª generación (1990-?).

Aunque parece claro que esta generación existe, los autores no se ponen de
acuerdo en el año y el motivo de su distinción.

Según autores es desde 1981 pues aparecen componentes de muy alta escala
de integración (aparece el PC que contiene todos los componentes de un ordenador
dentro de un único circuito impreso) , computadores con Inteligencia Artificial
(ordenadores que, entre otras cosas, aprenden de sus propios errores), uso de
lenguajes parecidos o iguales al lenguaje natural humano, muy alta velocidad de
proceso, etc.

Según otros autores es desde 1990, cuando aparecen ordenadores con
reconocimiento automático del habla (aún en evolución).

Hacia 1981 aparece el primer ordenador personal, con lo que empieza la
trepidante carrera de la Informática. Se puede decir que desde 1981 a 1995 han
aparecido 5 generaciones de PC:

1978-85: PC tipo XT, basado en microprocesador 8086 o 8088 a 4,7 o 8 Mhz.
1982-85: PC tipo AT, basado en microprocesador 80286 a 8, 10, 12 Mhz.
1985-90: PC basado en microprocesador 80386 de 10 a 33 Mhz.
1991-95: PC basado en microprocesador 80486 de 16 a 100 Mhz.
1993-97: PC basado en microprocesador Pentium de 66 a 200 Mhz.

NOTA: Otros autores dividen las generaciones por aparición de ordenadores, transistor, chip y
microprocesador.



Hardware: Estructura de la CPU

Ilustración 2: Comunicación del Ilustración 1: Diversos periféricos de
cerebro con sus periféricos un ordenador

Haciendo un símil entre un ordenador y una persona, encontramos que en ambos hay
un “centro neurálgico” y unos medios de comunicación de ese centro con el exterior, es decir,
unas vías de entrada, de salida y de almacenamiento.

CPU
En una persona el centro neurálgico sería el cerebro, mientras que en el ordenador
será la CPU (del inglés Central Process Unit o UCP: unidad central de procesamiento). Es la
parte del ordenador que se encarga de controlar, supervisar y realizar todas las acciones.

En la CPU se distinguen:

A) Unidad de Control: Su función es dirigir al resto de las unidades e interpretar las
instrucciones recibidas.

B) Unidad Aritmético Lógica o ALU: Realiza operaciones matemáticas y lógicas s egún los
datos o instrucciones recibidas de los programas. Suma, resta, multiplica, niega sentencias,
realiza comparaciones, etc.

C) Memoria Principal (o Central); Almacena la información. Contiene los datos y programas
que van a ser ejecutados.

Tradicionalmente estas tres unidades se han agrupado recibiendo el nombre genérico
de CPU, aunque actualmente se tiende a considerar a la memoria principal como elemento
independiente.

HARDWARE: UNIDAD DE ENTRADA / SALIDA Y PERIFÉRICOS
(introducción)
En una persona serían los sentidos y las respuestas (acción, habla, escritura). En un
ordenador se entiende por periférico a todo aparato conectado a la CPU que manda, recibe,



manda y recibe, o almacena información. Así según esta definición podemos encontrar 4 tipos
de periféricos:

?? Periférico o dispositivo de entrada: Introducen información al ordenador (teclado).
?? Periférico o dispositivo de salida: Obtienen información del ordenador (pantalla).
?? Periférico de entrada/salida: Introducen y obtienen información del ordenador (modem).
?? Periférico de almacenamiento: sirven para guardar la información que no está siendo
utilizada en el momento. Tb se llama memoria secundaria (u. Disco).

HARDWARE: CPU
Como ya se ha dicho anteriormente, la CPU (o unidad central de procesamiento) es la
parte del ordenador que realiza las operaciones necesarias para efectuar un proceso de datos,
es decir, es la parte que se encarga de controlar, supervisar y realizar todas las operaciones.

Ya en 1945, J. Von Neumann (matemático) diseñó la CPU. Teorizando sobre máquinas
ideales, llegó a la conclusión de que una computadora, para ser capaz de r
esolver cualquier
problema, debía reunir al menos cuatro elementos fundamentales:

-Una unidad de cálculo
-Una unidad de control para coordinar las funciones
-Una memoria
-Unos dispositivos de entrada salida.

Además debía funcionar electrónicamente, con números binarios, y realizar sus
operaciones de forma secuencial, es decir, una tras otra.

A esta estructura se le llama “arquitectura de Von Neumann” y aún hoy se sigue
usando para la mayoría de los ordenadores.

Además de la unidad de control (UC) y de la unidad aritmética y lógica (UAL), la UCP
contiene una serie de registros y los buses. Normalmente todos estos elementos están
integrados en un solo circuito o chip llamado microprocesador o procesador. La memoria
principal y la unidad de entrada/salida, son bloques independientes de la UCP implementados
en otros circuitos integrados. Todos ellos se unen a través de los buses en una o varias placas
de circuito impreso para formar lo que llamamos microprocesador.

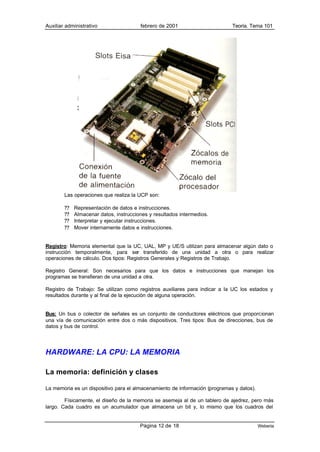

El microprocesador está ensamblado e un circuito integrado de mayor tamaño llamado placa
n
base , o placa madre (mainboard). Aquí también se ensambla la memoria y las unidades de
entrada salida.



Las operaciones que realiza la UCP son:

?? Representación de datos e instrucciones.
?? Almacenar datos, instrucciones y resultados intermedios.
?? Interpretar y ejecutar instrucciones.
?? Mover internamente datos e instrucciones.

Registro: Memoria elemental que la UC, UAL, MP y UE/S utilizan para almacenar algún dato o
instrucción temporalmente, para ser transferido de una unidad a otra o para realizar
operaciones de cálculo. Dos tipos: Registros Generales y Registros de Trabajo.

Registro General: Son necesarios para que los datos e instrucciones que manejan los
programas se transfieran de una unidad a otra.

Registro de Trabajo: Se utilizan como registros auxiliares para indicar a la UC los estados y
resultados durante y al final de la ejecución de alguna operación.

Bus: Un bus o colector de señales es un conjunto de conductores eléctricos que proporcionan
una vía de comunicación entre dos o más dispositivos. Tres tipos: Bus de direcciones, bus de
datos y bus de control.

HARDWARE: LA CPU: LA MEMORIA

La memoria: definición y clases

La memoria es un dispositivo para el almacenamiento de información (programas y datos).

Físicamente, el diseño de la memoria se asemeja al de un tablero de ajedrez, pero más
largo. Cada cuadro es un acumulador que almacena un bit y, lo mismo que los cuadros del



ajedrez, los acumuladores se asocian en filas de ocho, de modo que cada fila almacena 8 bits.
Es un conjunto ordenado de celdas capaces, cada una, de guardar un bit de información. Las
celdas se agrupan en filas de ocho.

A los acumuladores se les llama celdilla, que son componentes electrónicos llamados
biestables (dos estados): o almacena energía (Verdadero o 1) o no la almacena (Falso o 0), de
modo que podemos representar bits.

Debemos tener en cuenta:

a) Una memoria es un cjto de filas y columnas compuesta por biestables.
b) En cada biestable se almacena un bit.
c) Cada fila está numerada, llamándose a ese número que la identifica dirección.
d) El número de biestables por filas puede variar entre: 8, 16, 32 o 64.
e) Se llama palabra de memoria al contenido de una dirección.

Tipos de memoria de un ordenador

REGISTROS: Son memorias elementales para que las unidades de la UCP puedan
almacenar datos o instrucciones temporalmente.

MEMORIA INTERMEDIA: Memoria tampón o buffers.

MEMORIA INTERNA: Memoria principal.

MEMORIA AUXILIAR: Memoria secundaria o periférico de almacenamiento.

MEMORIA VIRTUAL: Memoria interna y una parte de una memoria auxiliar rápida.

Tipos de memoria interna

Vamos a distinguir diferentes tipos de memoria, según se puede leer y/o escribir en
ellas:

Memorias ROM (Read Only Memory o memoria de solo lectura). Son memorias que solo se
pueden leer, es decir, la información que contienen es grabada por el fabricante y no se
puede alterar (un ejemplo claro sería una CD-ROM, del cual podemos leer los
programas, pero el usuario no podrá grabar sus creaciones).

Los PC´s disponen de Módulos de Memoria ROM en los que se almacenan funciones
básicas como el programa de arranque del ordenador.

Memorias RWM (Read and Write Memory o memoria de lectura y escritura). Son memorias de
lectura escritura. Ejemplos de ellas son discos duros, disquetes, cintas y las memorias
RAM.

Memoria RAM (Random Access Memory o memoria de acceso aleatorio). Es un tipo de
memoria RWM. Se tarda el mismo tiempo en acceder a cualquier posición de la
memoria. Este tipo de memoria es volátil, es decir, cuando falla el flujo eléctrico todo el
contenido de la memoria RAM desaparece. La memoria principal del ordenador es una
memoria RAM. Son memorias de escritura destructiva, es decir, si escribimos un dato



en una dirección ya ocupada, perdemos lo que teníamos, a excepción del último datos
grabado, que se conserva.

Memorias PROM: (Programable read only memory). La información que contiene se graba en
un proceso posterior al de fabricación.

Memorias EPROM: (Erasable programable read only memory). Iguales a la PROM, pero puede
borrarse la información mediante procesos especiales (con una lámpara de rayos
ultravioletas).

Memorias EEPROM: (Electric erasable programable read only memory): Reúnen las
características de la EPROM y añaden la facilidad de reprogramación mediante
impulsos eléctricos. El borrado se produce eléctricamente.

La memoria: unidades de representación.

Entendemos por unidad de representación a las unidades de medida de capacidad en
un ordenador.

BIT (Binary Digit): Unidad mínima de información representable en un ordenador. Vale
1 o 0 dependiendo de si existe flujo eléctrico o no.

BYTE: Equivale a 8 bits y también se le llama octeto. Equivale a un carácter.
8
Observese que si combinamos 8 números binarios (ej: 01001010) hay exactamente 2
combinaciones, lo que da 256 posibilidades que es la cantidad de caracteres ASCII.
10
KILOBYTE (Kb): Equivale a 2 (1024) bytes y también se le conoce como “K”. Es muy
usado en la medición de capacidad de algunos disquetes.
10
MEGABYTE (Mb): Equivale a 2 K y también se le denomina “Mega”. Mide la
capacidad de algunas memorias, de discos duros, de algunos disquetes (1,4 Megas cuando
hablamos de disquetes de 3 ½) y de los CD-ROM (sobre 640 Mb).
10
GIGABYTE (Gb): Equivale a 2 Mb y también se le denomina “Giga”. Medía la
capacidad de los grandes soportes de información (discos duros y cintas). Un disco duro de
hoy puede tener 20 Gigas.
10
TERABYTE (Tb): Equivale a 2 Gb..
10
PETABYTE (Pb). Equivale a 2 Tb.

La memoria principal, interna o central.

Es una memoria RAM volatil que se conecta al PC y donde se almacena la información
que más se usa en un determinado momento.

Para explicar una memoria central debemos recurrir al simil con una mente humana. Si
alguien necesita hacer un estudio, primero deberá recurrir a los libros (unidades de
almacenamiento) y leerlos, es decir “cargarlos en memoria”. Nuestra memoria es muy limitada
(al igual que la memoria principal en un PC que suele ir desde 1 Mb hasta 32 Mb), por tanto
nuestra capacidad de “leer” y de “retener” viene determinada por la capacidad de esa memoria.

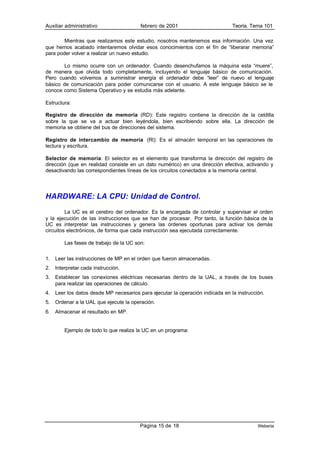

Mientras que realizamos este estudio, nosotros mantenemos esa información. Una vez
que hemos acabado intentaremos olvidar esos conocimientos con el fín de “liberarar memoria”
para poder volver a realizar un nuevo estudio.

Lo mismo ocurre con un ordenador. Cuando desenchufamos la máquina esta “muere”,
de manera que olvida todo completamente, incluyendo el lenguaje básico de comunicación.
Pero cuando volvemos a suministrar energía el ordenador debe “leer” de nuevo el lenguaje
básico de comunicación para poder comunicarse con el usuario. A este lenguaje básico se le
conoce como Sistema Operativo y se estudia más adelante.

Estructura:

Registro de dirección de memoria (RD): Este registro contiene la dirección de la celdilla
sobre la que se va a actuar bien leyéndola, bien escribiendo sobre ella. La dirección de
memoria se obtiene del bus de direcciones del sistema.

Registro de intercambio de memoria (Rl): Es el almacén temporal en las operaciones de
lectura y escritura.

Selector de memoria: El selector es el elemento que transforma la dirección del registro de
dirección (que en realidad consiste en un dato numérico) en una dirección efectiva, activando y
desactivando las correspondientes líneas de los circuitos conectados a la memoria central.

HARDWARE: LA CPU: Unidad de Control.
La UC es el cerebro del ordenador. Es la encargada de controlar y supervisar el orden
y la ejecución de las instrucciones que se han de procesar. Por tanto, la función básica de la
UC es interpretar las instrucciones y genera las órdenes oportunas para activar los demás
circuitos electrónicos, de forma que cada instrucción sea ejecutada correctamente.

Las fases de trabajo de la UC son:

1. Leer las instrucciones de MP en el orden que fueron almacenadas.
2. Interpretar cada instrucción.
3. Establecer las conexiones eléctricas necesarias dentro de la UAL, a través de los buses
para realizar las operaciones de cálculo.
4. Leer los datos desde MP necesarios para ejecutar la operación indicada en la instrucción.
5. Ordenar a la UAL que ejecute la operación.
6. Almacenar el resultado en MP.

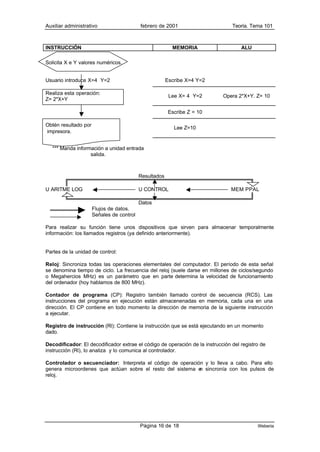

Ejemplo de todo lo que realiza la UC en un programa:



INSTRUCCIÓN MEMORIA ALU

Solicita X e Y valores numéricos.

Usuario introduce X=4 Y=2 Escribe X=4 Y=2

Realiza esta operación:
Lee X= 4 Y=2 Opera 2*X+Y. Z= 10
Z= 2*X+Y

Escribe Z = 10

Obtén resultado por
Lee Z=10
impresora.

*** Manda información a unidad entrada
salida.

Resultados

U ARITME LOG U CONTROL MEM PPAL

Datos
Flujos de datos.
Señales de control

Para realizar su función tiene unos dispositivos que sirven para almacenar temporalmente
información: los llamados registros (ya definido anteriormente).

Partes de la unidad de control:

Reloj: Sincroniza todas las operaciones elementales del computador. El período de esta señal
se denomina tiempo de ciclo. La frecuencia del reloj (suele darse en millones de ciclos/segundo
o Megahercios MHz) es un parámetro que en parte determina la velocidad de funcionamiento
del ordenador (hoy hablamos de 800 MHz).

Contador de programa (CP): Registro también llamado control de secuencia (RCS). Las
instrucciones del programa en ejecución están almacenenadas en memoria, cada una en una
dirección. El CP contiene en todo momento la dirección de memoria de la siguiente instrucción
a ejecutar.

Registro de instrucción (Rl): Contiene la instrucción que se está ejecutando en un momento
dado.

Decodificador: El decodificador extrae el código de operación de la instrucción del registro de
instrucción (Rl), lo analiza y lo comunica al controlador.

Controlador o secuenciador: Interpreta el código de operación y lo lleva a cabo. Para ello
genera microordenes que actúan sobre el resto del sistema e sincronía con los pulsos de
n
reloj.

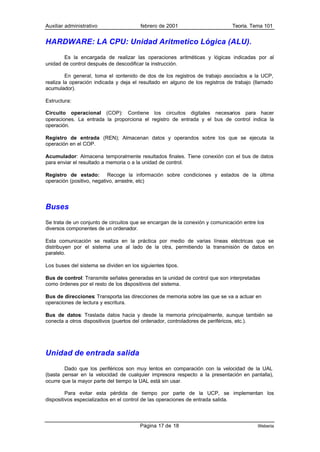

HARDWARE: LA CPU: Unidad Aritmetico Lógica (ALU).
Es la encargada de realizar las operaciones aritméticas y lógicas indicadas por al
unidad de control después de descodificar la instrucción.

En general, toma el contenido de dos de los registros de trabajo asociados a la UCP,
realiza la operación indicada y deja el resultado en alguno de los registros de trabajo (llamado
acumulador).

Estructura:

Circuito operacional (COP): Contiene los circuitos digitales necesarios para hacer
operaciones. La entrada la proporciona el registro de entrada y el bus de control indica la
operación.

Registro de entrada (REN); Almacenan datos y operandos sobre los que se ejecuta la
operación en el COP.

Acumulador: Almacena temporalmente resultados finales. Tiene conexión con el bus de datos
para enviar el resultado a memoria o a la unidad de control.

Registro de estado: Recoge la información sobre condiciones y estados de la última
operación (positivo, negativo, arrastre, etc)

Buses
Se trata de un conjunto de circuitos que se encargan de la conexión y comunicación entre los
diversos componentes de un ordenador.

Esta comunicación se realiza en la práctica por medio de varias líneas eléctricas que se
distribuyen por el sistema una al lado de la otra, permitiendo la transmisión de datos en
paralelo.

Los buses del sistema se dividen en los siguientes tipos.

Bus de control: Transmite señales generadas en la unidad de control que son interpretadas
como órdenes por el resto de los dispositivos del sistema.

Bus de direcciones: Transporta las direcciones de memoria sobre las que se va a actuar en
operaciones de lectura y escritura.

Bus de datos: Traslada datos hacia y desde la memoria principalmente, aunque también se
conecta a otros dispositivos (puertos del ordenador, controladores de periféricos, etc.).

Unidad de entrada salida
Dado que los periféricos son muy lentos en comparación con la velocidad de la UAL
(basta pensar en la velocidad de cualquier impresora respecto a la presentación en pantalla),
ocurre que la mayor parte del tiempo la UAL está sin usar.

Para evitar esta pérdida de tiempo por parte de la UCP, se implementan los
dispositivos especializados en el control de las operaciones de entrada salida.



Una unidad de E/S la componen el bus de E/S y el controlador:

Bus de E/S: Se transfiere información entre la CPU y los dispositivos que controlan a los
periféricos (controladores).

Controlador: Realiza las operaciones de E/S a través de sus circuitos debidamente diseñados
para hacer de interfaz entre el bus de E/S y el periférico. Se encarga de agrupar la información
de entrada en palabras del mismo formato que las del ordenador y fraccionar la información de
salida en trozos de tamaño adecuado para el dispositivo periférico.

? CONTROLADOR DE RATÓN
?? RATÓN

? CONTROLADOR DE PANTALLA
?? PANTALLA

U.C.P.
? CONTROLADOR DE TECLADO
?? TECLADO

? CONTROLADOR DE IMPRESORA
?? IMPRESORA

? ??
Bus de entrada salida


Conceptos basicos de informatik

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Conceptos basicos de informatik

Conceptos basicos de informatik
