Un disco duro SATA es un dispositivo electromecánico que almacena y lee grandes volúmenes de información con altas velocidades mediante pequeños electroimanes sobre un disco giratorio. Los discos duros SATA buscaban reemplazar a los discos IDE pero no lograron su meta, y ahora son reemplazados por discos SATA 2 con mayores velocidades de transmisión.

2. DEFINICION
Un disco duro SATA, es
un dispositivo electromecánico que se
encarga de almacenar y leer grandes
volúmenes de información con altas
velocidades por medio de
pequeños electroimanes (también llamadas
cabezas de lectura y escritura), sobre un
disco cerámico recubierto de limadura
magnética. Los discos cerámicos vienen
montados sobre un eje que gira a altas
velocidades. El interior del dispositivo esta
totalmente libre de aire y de polvo, para
evitar choques entre partículas y por ende,
pérdida de datos, el disco permanece
girando todo el tiempo que se encuentra
encendido.
Los discos duros SATA buscaban
reemplazar del mercado a los discos duros
IDE pero no se logró la meta.
Los discos duros SATA han sido
descontinuados del mercado y son
reemplazados por los discos duros SATA 2

3. caracterí
stica
FSB
Traducción
"Frontal Side
Bus", transporte
frontal interno
Función
Ejemplo
Para discos
duros significa
la velocidad de
transferencia de
datos del disco
duro, en
función de los
demás
dispositivos. Se
mide en
MegaBytes/seg
undo (MB/s) y
es denominado
también "Rate".
Este dato
en discos duros
SATA es de 150
MB/s.
Disco duro SATA que
muestra las siguientes
características: marca
Maxtor®, caché 8 MB, 80
GB, 7200 RPM, FSB 150
MB*.
* Este último
dato indica que el FSB
soportado es 150 MB/s.

4. Cache
Acelerador
Es una memoria
SRAM integrada en
el cuerpo del disco
duro SATA, que
almacena los
datos que se han
accesado
frecuentemente;
así cuando el
microprocesador
solicite un dato, la
memoria lo ofrece
y evita volver a
buscarlo en el
disco duro. Se
mide enMegaBytes
(MB) y lo más
común es que
integren 8 MB.
Disco duro SATA que
muestra las siguientes
características: marca
Maxtor®, 80 GB, 7200 RPM,
FSB 150 MB, caché 8
MB*.
* Este último dato
indica que tiene integrados 8
MB de memoria caché.

5. RPM
"Revolutions
per Minute",
vueltas por
minuto
Este valor
determina la
velocidad a
que los discos
internos giran
cada minuto.
Su unidad de
medida es:
revoluciones
por minuto
(RPM). Este
dato en discos
duros
SATA puede
estar entre
5200 RPM
hasta 7200
RPM.
Disco duro
SATA que muestra las
siguientes
características: marca
Maxtor®, caché 8 MB,
80 GB, FSB 150 MB,
7200 RPM*. * Este
último dato indica que
el su eje de giro
permite hasta 7200
vueltas por minuto.

6. SERIAL ATA O
SATA
Es una interfaz de transferencia de
datos entre la placa base y algunos
dispositivos de almacenamiento,
como puede ser el disco duro,
lectores y regrabadores de
CD/DVD/BR, Unidades de Estado
Sólido u otros dispositivos de altas
prestaciones que están siendo
todavía desarrollados.

7. 
La hora de hablar de discos duros se habla de discos
P-ATA (IDE) y S-ATA y de estos últimos se utilizan
SATA I SATA II y los últimos en salir mucho mas
rápidos SATA III, se habla de sus velocidades en
muchas formas y ello da lugar a una confusión
enorme desconocida para muchos. La velocidad de
transmisión de la capa física se refieren a la tasa real
de datos, mientras que otras especificaciones se
refieren a capacidades lógicas. Los primeros SATA
tienen una velocidad de transmisión de 150MB/s
(Megabytes por segundo) la segunda generación es
SATA II con una velocidad de transmisión de
300MB/s y los últimos comercializados son los SATA
III a una velocidad de 600MB/s, sin embargo cuando
se habla de que su velocidad es de 1,5Gb/s (SATA I)
3Gb/s (SATA II) o 6Gb/s (SATA III) no nos referimos a
la velocidad de transmisión de datos sino a la
frecuencia a la que trabaja el disco duro comúnmente
medido en MHz de ahí la confusión los SATA uno
tienen una frecuencia de 1500Mhz SATA II de
3000Mhz y SATA III 6000Mhz todos compatibles con
un bus de 1500Mhz.

10. Los dispositivos SATA tienen dos tipos de cables de
conexión, de señal y de fuerza. La forma concreta depende
de la posición relativa del dispositivo respecto al controlador
host. A este respecto caben tres posibilidades:
Dispositivo interno conectado directamente al controlador
host mediante conectores como el de la figura 2.
Dispositivo interno conectado a una salida del controlador
host mediante cables de alimentación y señal (figura 2a).
Dispositivo externo conectado al controlador host mediante
un cable de señal. En estos casos, el dispositivo suele
disponer de su propia fuente de alimentación [5]. Son los
esquemas mostrados en las figuras 3 y 4.

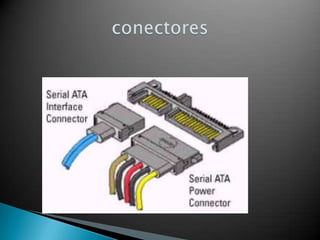

La figura 2 muestra el aspecto de los conectores SATA para
conexión directa Controlador host Dispositivo interno.
Puede observarse que el zócalo SATA estándar tiene dos
zonas, aquí se denominan segmentos; una de señal y otra
de fuerza

13. Serial ATA o Sata lo cual significa (“Adjunto de Tecnología
Avanzada de serie”), el cual realiza una interfaz de
transferencia de datos entre la placa base y algunos
dispositivos de almacenamiento, es decir, que ayuda a
transmitir o transportar datos de la placa base a diversos
dispositivos tales como el disco duro, lectores y
grabadores de CD/DVD, o cualquier otro dispositivo de
altas prestaciones que están aun siendo desarrollados.
SATA proporciona mayores velocidades para el
aprovechamiento cuando hay varias unidades, y de igual
manera mayor longitud del cable de transmisión de datos
y capacidad para conectar unidades ya que no requiere de
apagar el ordenador sino puede hacer conexiones sin
causar cortocircuito.

14. En la placa base pueden llegar a haber desde dos
slot Sata lo cual significa (” ranura, que es donde se
conecta el cable SATA”), esto depende de la
tecnología del mother o el tipo de tarjeta madre
que tengas que conectar. Y también el tipo de
conexión la cual tiene forma de L por lo que es
muy difícil de equivocarse la posición al conectar.
Únicamente para conectar el cable SATA recuerda
poner el cable en la misma posición que esta donde
lo vas a conectar, es decir verifica que cuando lo
estés conectando clase la figura en ”L” bien dentro
del cable.

16. Los cables SATA tiene dos
tipos de cables de datos,
uno con ficha curvada y otra
plana, pero con el mismo
tipo de conector y funcionan
de la misma manera
igualmente los conectores
en “L”.

17. El SATA cuenta con unas grandes
velocidades de transmisión según
sus generaciones las cuales se
dividen en SATA I, SATAII y SATA
III.

18. SATA requieren de un cable para cada
conexión de dispositivos.
Los dispositivos SATA solo puede
tener conexiones con las tecnologías
mas recientes del 2010 en adelante
ya que una gran cantidad de
dispositivos tecnológicos de años
anteriores (“CD-ROM por ejemplo”),
no leerá los datos mas rápidos con
una conexión SATA.
