1. disco duro, esclavo y maestro
Portafolio individual
Laura Marcela Navarro Hernández
7- abril -2017
¿QUE ES EL JUMPER?
El jumper debe de estar bien ubicado pues jumper y si este no esta en la posición de este dependerá que si un disco
es maestro o esclavo, dependiendo de las indicaciones que lleva nuestro disco duro.
El disco duro como maestro es el disco principal, es donde se instalará el sistema operativo (C:).
El disco duro esclavo es quien dependa del maestro y que básicamente hará las veces de solo almacenar.
¿Qué es un bus?
es un término empleado en la ciencia de la informática y electrónica en general para realizar la idea de las
transferencias internas de datos que se dan en un sistema computacional en funcionamiento.

2. 07/04/2017

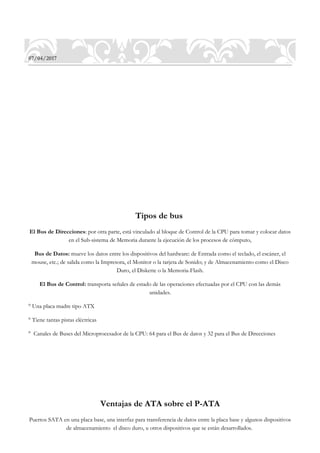

Tipos de bus
El Bus de Direcciones: por otra parte, está vinculado al bloque de Control de la CPU para tomar y colocar datos
en el Sub-sistema de Memoria durante la ejecución de los procesos de cómputo,
Bus de Datos: mueve los datos entre los dispositivos del hardware: de Entrada como el teclado, el escáner, el
mouse, etc.; de salida como la Impresora, el Monitor o la tarjeta de Sonido; y de Almacenamiento como el Disco
Duro, el Diskette o la Memoria-Flash.
El Bus de Control: transporta señales de estado de las operaciones efectuadas por el CPU con las demás
unidades.
° Una placa madre tipo ATX
° Tiene tantas pistas eléctricas
° Canales de Buses del Microprocesador de la CPU: 64 para el Bus de datos y 32 para el Bus de Direcciones
Ventajas de ATA sobre el P-ATA
Puertos SATA en una placa base, una interfaz para transferencia de datos entre la placa base y algunos dispositivos
de almacenamiento el disco duro, u otros dispositivos que se están desarrollados.

3. 07/04/2017
El SATA proporciona mayores velocidades,
mejor aprovechamiento cuando hay varios
discos, mayor longitud del cable de transmisión
de datos y capacidad para conectar discos en
caliente (con la computadora
encendida). Actualmente es una
interfaz extensamente aceptada y estandarizada
en las placas base de PC.
El objetivo de SATA- IO es conducir a la
industria a la adopción de SATA definiendo,
desarrollando y exponiendo las
especificaciones estándar para el interfaz
SATA.
El ATA Packet Interface es capaz de
manejar dispositivos diferentes a unidades de disco, por ejemplo lectores de CD- ROM o las nuevas unidades de
disquete Ls-120.
Diseñar un algoritmo sobre el proceso de conexión de disco duro
esclavo/maestro.
Primero que nada debemos tomar en cuenta lo siguiente, en la actualidad los puertos IDE (ATA) convencionales
permiten 2 unidades por puerto, dichas unidades deben tener un estado (Master o Slave) para poder ser detectadas
por el BIOS, es indispensable conocer cómo se configura esto para poder conectar 2 unidades simultáneamente en
un mismo puerto.
Ejemplo 1 de configuración vamos a utilizar el disco duro Seagate Modelo ST340810A de 40Gb:

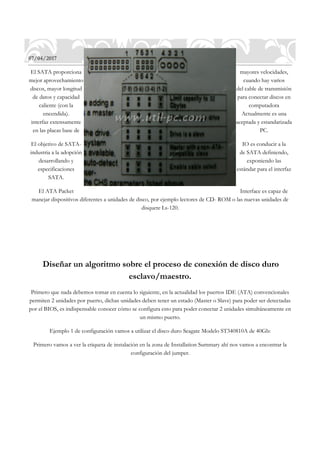

Primero vamos a ver la etiqueta de instalación en la zona de Installation Summary ahí nos vamos a encontrar la
configuración del jumper.

4. 07/04/2017

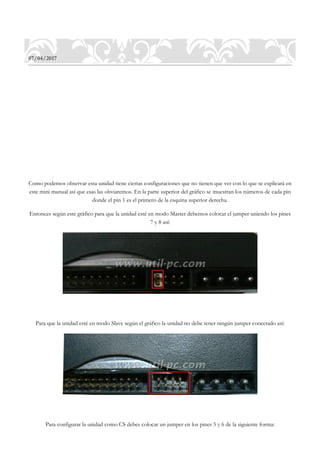

Como podemos observar esta unidad tiene ciertas configuraciones que no tienen que ver con lo que se explicará en
este mini manual así que esas las obviaremos. En la parte superior del gráfico se muestran los números de cada pin
donde el pin 1 es el primero de la esquina superior derecha.
Entonces según este gráfico para que la unidad esté en modo Master debemos colocar el jumper uniendo los pines
7 y 8 así:
Para que la unidad esté en modo Slave según el gráfico la unidad no debe tener ningún jumper conectado así:

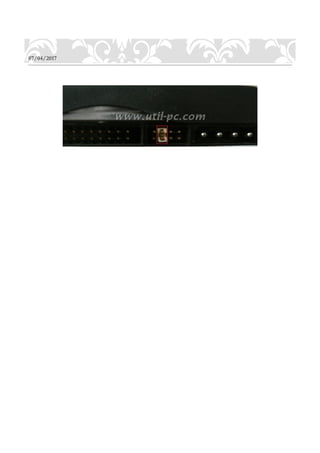

Para configurar la unidad como CS debes colocar un jumper en los pines 5 y 6 de la siguiente forma:
