El documento describe las diferencias entre los estándares IDE/PATA e SATA para la conexión de dispositivos de almacenamiento. IDE/PATA fue el estándar original pero ha sido reemplazado por SATA, el cual proporciona mayores velocidades de transferencia, mejor escalabilidad, y cables más largos. SATA opera a 150 MB/s, 300 MB/s, y 600 MB/s para las especificaciones SATA I, II, y III respectivamente.

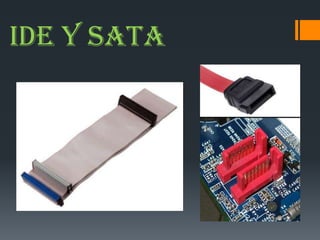

1. IDE Y SATA

2. Integrated Drive
Electronics
(IDE)

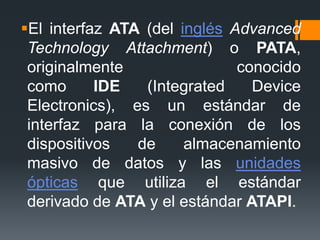

3. El interfaz ATA (del inglés Advanced
Technology Attachment) o PATA,
originalmente conocido
como IDE (Integrated Device
Electronics), es un estándar de
interfaz para la conexión de los
dispositivos de almacenamiento
masivo de datos y las unidades
ópticas que utiliza el estándar
derivado de ATA y el estándar ATAPI.

4. HISTORIA
La primera versión del interfaz ATA,
conocido como IDE, fue desarrollada
por Western Digital con la
colaboración de Control Data
Corporation (quien se encargó de la
parte del disco duro) y Compaq
Computer (donde se instalaron los
primeros discos).

5. En un primer momento, las controladoras ATA iban como
tarjetas de ampliación, mayoritariamente ISA, y solo se
integraban en la placa madre de equipos de marca
como IBM, Dell o Commodore. Su versión más extendida
eran las tarjetas multi I/O, que agrupaban las
controladoras ATA y disquete, así como los puertos RS-
232 y el puerto paralelo, y solo modelos de gama alta
incorporaban zócalos y conectores SIMM para cachear el
disco. Dicha integración de dispositivos trajo consigo que
un solo chip fuera capaz de desempeñar todo el trabajo.
Junto a la aparición del bus PCI, las controladoras casi
siempre están incluidas en la placa base, inicialmente
como unchip, para después pasar a formar parte
del chipset.

6. VERSIONES
ATA-1, la primera versión.
ATA-2, soporta transferencias rápidas en bloque
y multiword DMA.
ATA-3, es el ATA-2 revisado y mejorado. Todos
los anteriores soportan velocidades de 16 MB/s.
ATA-4, conocido como Ultra-DMA (UDMA) o
ATA-33, que soporta transferencias en 33 MB/s.
ATA-5 o Ultra ATA/66, originalmente propuesta
por Quantum para transferencias en 66 MB/s.

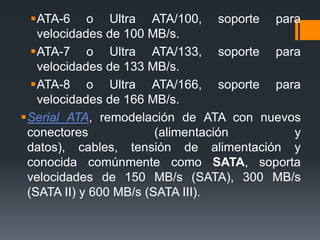

7. ATA-6 o Ultra ATA/100, soporte para
velocidades de 100 MB/s.
ATA-7 o Ultra ATA/133, soporte para
velocidades de 133 MB/s.
ATA-8 o Ultra ATA/166, soporte para
velocidades de 166 MB/s.
Serial ATA, remodelación de ATA con nuevos
conectores (alimentación y
datos), cables, tensión de alimentación y
conocida comúnmente como SATA, soporta
velocidades de 150 MB/s (SATA), 300 MB/s
(SATA II) y 600 MB/s (SATA III).

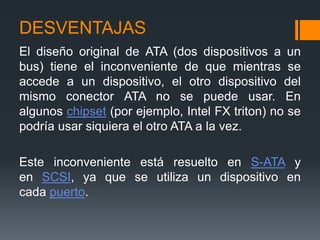

8. DESVENTAJAS
El diseño original de ATA (dos dispositivos a un
bus) tiene el inconveniente de que mientras se
accede a un dispositivo, el otro dispositivo del
mismo conector ATA no se puede usar. En
algunos chipset (por ejemplo, Intel FX triton) no se
podría usar siquiera el otro ATA a la vez.
Este inconveniente está resuelto en S-ATA y
en SCSI, ya que se utiliza un dispositivo en
cada puerto.

9. Serial Advanced Technology
Attachment
(SATA)

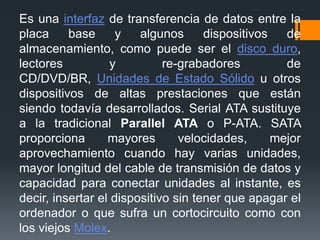

10. Es una interfaz de transferencia de datos entre la
placa base y algunos dispositivos de
almacenamiento, como puede ser el disco duro,
lectores y re-grabadores de
CD/DVD/BR, Unidades de Estado Sólido u otros
dispositivos de altas prestaciones que están
siendo todavía desarrollados. Serial ATA sustituye
a la tradicional Parallel ATA o P-ATA. SATA
proporciona mayores velocidades, mejor
aprovechamiento cuando hay varias unidades,
mayor longitud del cable de transmisión de datos y
capacidad para conectar unidades al instante, es
decir, insertar el dispositivo sin tener que apagar el
ordenador o que sufra un cortocircuito como con
los viejos Molex.

11. HISTORIA
-A principios del año 2000 se formó un
grupo con el nombre de Serial ATA
Working Group OG.
-La nueva organización, SATA-IO, toma las
tareas de mantenimiento de las
especificaciones, promoción y venta de
Serial ATA. Además de crear una futura
interfaz con especificaciones de velocidad
que encabecen la tecnología de
almacenamiento durante la siguiente
década.

12. VELOCIDAD
SATA I SATA II SATA III
Frecuencia 1500 MHz 3000 MHz 6000MHz
Bits/clock 1 1 1
Codificación
8b10b
80% 80% 80%
bits/Byte 8 8 8
Velocidad real 150 MB/s 300 MB/s 600 MB/s
La primera generación específica en transferencias de 150 MB por
segundo, también conocida por SATA 150 MB/s o Serial ATA-150.
Actualmente se comercializan dispositivos SATA II, a 300 MB/s, también
conocida como Serial ATA-300 y los SATA III con tasas de transferencias
de hasta 600 MB/s.
Las unidades que soportan la velocidad de 3Gb/s son compatibles con
un bus de 1,5 Gb/s.
En la siguiente tabla se muestra el cálculo de la velocidad real de SATA I
1,5 Gb/s, SATA II 3 Gb/s y SATA III 6 Gb/s:

13. SATA EXTERNO
 Fue estandarizado a mediados de 2004, con definiciones específicas
de cables, conectores y requisitos de la señal para unidades eSATA
externas. eSATA se caracteriza por:
 Velocidad de SATA en los discos externos (se han medido 115 MB/s
con RAID externos)
 Sin conversión de protocolos de PATA/SATA a USB/Firewire, todas
las características del disco están disponibles para el anfitrión.
 La longitud de cable se restringe a 2 metros; USB y Firewire
permiten mayores distancias.
 Se aumentó la tensión de transmisión mínima y máxima a 500mV -
600mV (de 400 mV - 600 mV)
 Voltaje recibido disminuido a 240 mV - 600 mV (de 325 mV - 600
mV)
 Capacidad de disposición de los discos en RAID 0 y RAID
 Actualmente, la mayoría de las placas base han empezado a incluir
conectores eSATA, también es posible usar adaptadores de bus o
tarjetas PC Card y CardBus para portátiles que aún no integran el
conector.
