El documento describe las interfaces SATA, IDE y SAS para la conexión de dispositivos de almacenamiento como discos duros. SATA ha reemplazado a IDE al proporcionar mayores velocidades de transferencia, mejor aprovechamiento de recursos y capacidad de conexión en caliente. SAS es la sucesora de SCSI y ofrece compatibilidad con SATA además de mayores velocidades y número de dispositivos soportados.

1. SATA
Serial ATA, S-ATA o SATA (Serial Advanced Technology Attachment) es una interfaz de
transferencia de datos entre la placa base y algunos dispositivos de almacenamiento,
como la unidad de disco duro, lectora y grabadora de discos ópticos (unidad de disco
óptico), unidad de estado sólido u otros dispositivos de altas prestaciones que están
siendo todavía desarrollados. Serial ATA sustituye a la tradicional Parallel ATA o P-ATA.
SATA proporciona mayores velocidades, mejor aprovechamiento cuando hay varias
unidades, mayor longitud del cable de transmisión de datos y capacidad para conectar
unidades al instante, es decir, insertar el dispositivo sin tener que apagar la computadora
o que sufra un cortocircuito como con los viejosconectores molex.
Es una interfaz aceptada y estandarizada en las placas base de las computadoras
personales (PC). La “Organización Internacional Serial ATA” (SATA-IO) es el grupo
responsable de desarrollar, manejar y conducir la adopción de especificaciones
estandarizadas de SATA. Los usuarios de la interfaz SATA se benefician de mejores
velocidades, dispositivos de almacenamientos actualizables de manera más simple y
configuración más sencilla. El objetivo de SATA-IO es conducir a la industria a la adopción
de SATA definiendo, desarrollando y exponiendo las especificaciones estándar para la
interfaz SATA.
Al referirse a velocidades de transmisión, conviene recordar que en ocasiones se
confunden las unidades de medida, y que las especificaciones de la capa física se
refieren a la tasa real de datos, mientras que otras especificaciones se refieren a
capacidades lógicas.
La primera generación específica en transferencias de 150 MB por segundo, también
conocida por SATA 150 MB/s o Serial ATA-150. Actualmente se comercializan
dispositivosSATA II, a 300 MB/s, también conocida como Serial ATA-300 y los SATA
III con tasas de transferencias de hasta 600 MB/s.
Las unidades que soportan la velocidad de 3Gb/s son compatibles con un bus de 1,5
Gb/s.

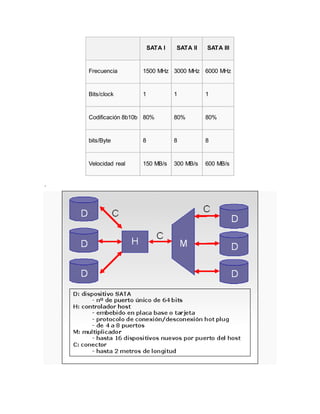

En la siguiente tabla se muestra el cálculo de la velocidad real de SATA I 1,5 Gb/s, SATA
II 3 Gb/s y SATA III 6 Gb/s:

2. SATA I SATA II SATA III
Frecuencia 1500 MHz 3000 MHz 6000 MHz
Bits/clock 1 1 1
Codificación 8b10b 80% 80% 80%
bits/Byte 8 8 8
Velocidad real 150 MB/s 300 MB/s 600 MB/s
.

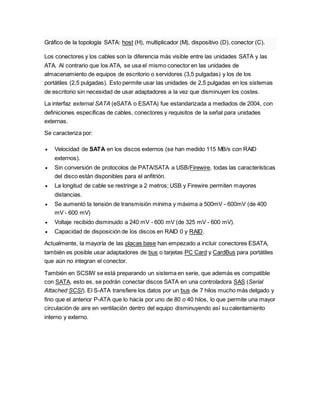

3. Gráfico de la topología SATA: host (H), multiplicador (M), dispositivo (D), conector (C).
Los conectores y los cables son la diferencia más visible entre las unidades SATA y las
ATA. Al contrario que los ATA, se usa el mismo conector en las unidades de
almacenamiento de equipos de escritorio o servidores (3,5 pulgadas) y los de los
portátiles (2,5 pulgadas). Esto permite usar las unidades de 2,5 pulgadas en los sistemas
de escritorio sin necesidad de usar adaptadores a la vez que disminuyen los costes.
La interfaz external SATA (eSATA o ESATA) fue estandarizada a mediados de 2004, con
definiciones específicas de cables, conectores y requisitos de la señal para unidades
externas.
Se caracteriza por:
 Velocidad de SATA en los discos externos (se han medido 115 MB/s con RAID
externos).
 Sin conversión de protocolos de PATA/SATA a USB/Firewire, todas las características
del disco están disponibles para el anfitrión.
 La longitud de cable se restringe a 2 metros; USB y Firewire permiten mayores
distancias.
 Se aumentó la tensión de transmisión mínima y máxima a 500mV - 600mV (de 400
mV - 600 mV)
 Voltaje recibido disminuido a 240 mV - 600 mV (de 325 mV - 600 mV).
 Capacidad de disposición de los discos en RAID 0 y RAID.
Actualmente, la mayoría de las placas base han empezado a incluir conectores ESATA,
también es posible usar adaptadores de bus o tarjetas PC Card y CardBus para portátiles
que aún no integran el conector.
También en SCSIW se está preparando un sistema en serie, que además es compatible
con SATA, esto es, se podrán conectar discos SATA en una controladora SAS (Serial
Attached SCSI). El S-ATA transfiere los datos por un bus de 7 hilos mucho más delgado y
fino que el anterior P-ATA que lo hacía por uno de 80 o 40 hilos, lo que permite una mayor
circulación de aire en ventilación dentro del equipo disminuyendo así su calentamiento
interno y externo.

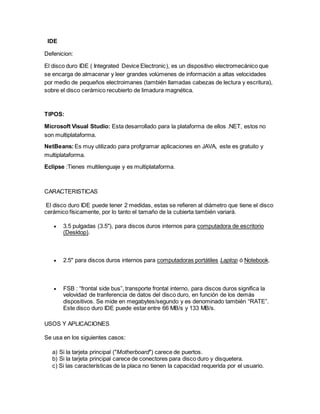

4. IDE
Defenicion:
El disco duro IDE ( Integrated Device Electronic), es un dispositivo electromecánico que
se encarga de almacenar y leer grandes volúmenes de información a altas velocidades
por medio de pequeños electroimanes (también llamadas cabezas de lectura y escritura),
sobre el disco cerámico recubierto de limadura magnética.
TIPOS:
Microsoft Visual Studio: Esta desarrollado para la plataforma de ellos .NET, estos no
son multiplataforma.
NetBeans:Es muy utilizado para profgramar aplicaciones en JAVA, este es gratuito y
multiplataforma.
Eclipse :Tienes multilenguaje y es multiplataforma.
CARACTERISTICAS
El disco duro IDE puede tener 2 medidas, estas se refieren al diámetro que tiene el disco
cerámico físicamente, por lo tanto el tamaño de la cubierta también variará.
 3.5 pulgadas (3.5"), para discos duros internos para computadora de escritorio
(Desktop).
 2.5" para discos duros internos para computadoras portátiles Laptop ó Notebook.
 FSB : “frontal side bus”, transporte frontal interno, para discos duros significa la
velovidad de tranferencia de datos del disco duro, en función de los demás
dispositivos. Se mide en megabytes/segundo y es denominado también “RATE”.
Este disco duro IDE puede estar entre 66 MB/s y 133 MB/s.
USOS Y APLICACIONES
Se usa en los siguientes casos:
a) Si la tarjeta principal ("Motherboard") carece de puertos.
b) Si la tarjeta principal carece de conectores para disco duro y disquetera.
c) Si las características de la placa no tienen la capacidad requerida por el usuario.

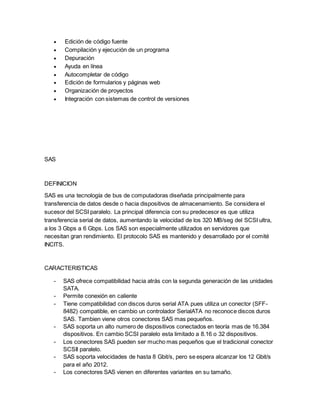

5.  Edición de código fuente
 Compilación y ejecución de un programa
 Depuración
 Ayuda en línea
 Autocompletar de código
 Edición de formularios y páginas web
 Organización de proyectos
 Integración con sistemas de control de versiones
SAS
DEFINICION
SAS es una tecnología de bus de computadoras diseñada principalmente para
transferencia de datos desde o hacia dispositivos de almacenamiento. Se considera el
sucesor del SCSI paralelo. La principal diferencia con su predecesor es que utiliza
transferencia serial de datos, aumentando la velocidad de los 320 MB/seg del SCSI ultra,
a los 3 Gbps a 6 Gbps. Los SAS son especialmente utilizados en servidores que
necesitan gran rendimiento. El protocolo SAS es mantenido y desarrollado por el comité
INCITS.
CARACTERISTICAS
- SAS ofrece compatibilidad hacia atrás con la segunda generación de las unidades
SATA.
- Permite conexión en caliente
- Tiene compatibilidad con discos duros serial ATA pues utiliza un conector (SFF-
8482) compatible, en cambio un controlador SerialATA no reconoce discos duros
SAS. Tambien viene otros conectores SAS mas pequeños.
- SAS soporta un alto numero de dispositivos conectados en teoría mas de 16.384
dispositivos. En cambio SCSI paralelo esta limitado a 8.16 o 32 dispositivos.
- Los conectores SAS pueden ser mucho mas pequeños que el tradicional conector
SCSII paralelo.
- SAS soporta velocidades de hasta 8 Gbit/s, pero se espera alcanzar los 12 Gbit/s
para el año 2012.
- Los conectores SAS vienen en diferentes variantes en su tamaño.

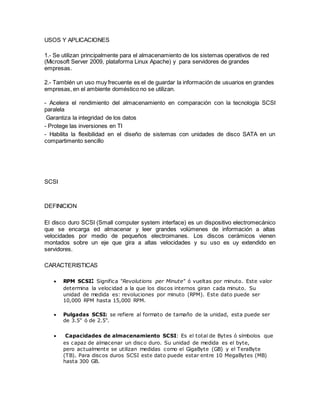

6. USOS Y APLICACIONES
1.- Se utilizan principalmente para el almacenamiento de los sistemas operativos de red
(Microsoft Server 2009, plataforma Linux Apache) y para servidores de grandes
empresas.
2.- También un uso muy frecuente es el de guardar la información de usuarios en grandes
empresas, en el ambiente doméstico no se utilizan.
- Acelera el rendimiento del almacenamiento en comparación con la tecnología SCSI
paralela
Garantiza la integridad de los datos
- Protege las inversiones en TI
- Habilita la flexibilidad en el diseño de sistemas con unidades de disco SATA en un
compartimento sencillo
SCSI
DEFINICION
El disco duro SCSI (Small computer system interface) es un dispositivo electromecánico
que se encarga ed almacenar y leer grandes volúmenes de información a altas
velocidades por medio de pequeños electroimanes. Los discos cerámicos vienen
montados sobre un eje que gira a altas velocidades y su uso es uy extendido en
servidores.
CARACTERISTICAS
 RPM SCSI: Significa "Revolutions per Minute" ó vueltas por minuto. Este valor
determina la velocidad a la que los discos internos giran cada minuto. Su
unidad de medida es: revoluciones por minuto (RPM). Este dato puede ser
10,000 RPM hasta 15,000 RPM.
 Pulgadas SCSI: se refiere al formato de tamaño de la unidad, esta puede ser
de 3.5" ó de 2.5".
 Capacidades de almacenamiento SCSI: Es el total de Bytes ó símbolos que
es capaz de almacenar un disco duro. Su unidad de medida es el byte,
pero actualmente se utilizan medidas como el GigaByte (GB) y el TeraByte
(TB). Para discos duros SCSI este dato puede estar entre 10 MegaBytes (MB)
hasta 300 GB.

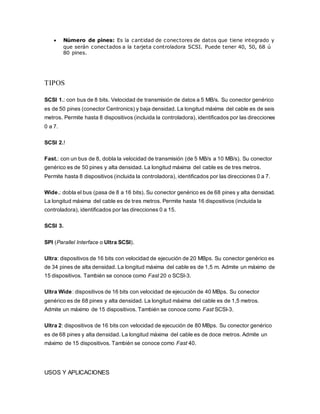

7.  Número de pines: Es la cantidad de conectores de datos que tiene integrado y
que serán conectados a la tarjeta controladora SCSI. Puede tener 40, 50, 68 ú
80 pines.
TIPOS
SCSI 1.: con bus de 8 bits. Velocidad de transmisión de datos a 5 MB/s. Su conector genérico
es de 50 pines (conector Centronics) y baja densidad. La longitud máxima del cable es de seis
metros. Permite hasta 8 dispositivos (incluida la controladora), identificados por las direcciones
0 a 7.
SCSI 2.!
Fast.: con un bus de 8, dobla la velocidad de transmisión (de 5 MB/s a 10 MB/s). Su conector
genérico es de 50 pines y alta densidad. La longitud máxima del cable es de tres metros.
Permite hasta 8 dispositivos (incluida la controladora), identificados por las direcciones 0 a 7.
Wide.: dobla el bus (pasa de 8 a 16 bits). Su conector genérico es de 68 pines y alta densidad.
La longitud máxima del cable es de tres metros. Permite hasta 16 dispositivos (incluida la
controladora), identificados por las direcciones 0 a 15.
SCSI 3.
SPI (Parallel Interface o Ultra SCSI).
Ultra: dispositivos de 16 bits con velocidad de ejecución de 20 MBps. Su conector genérico es
de 34 pines de alta densidad. La longitud máxima del cable es de 1,5 m. Admite un máximo de
15 dispositivos. También se conoce como Fast 20 o SCSI-3.
Ultra Wide: dispositivos de 16 bits con velocidad de ejecución de 40 MBps. Su conector
genérico es de 68 pines y alta densidad. La longitud máxima del cable es de 1,5 metros.
Admite un máximo de 15 dispositivos. También se conoce como Fast SCSI-3.
Ultra 2: dispositivos de 16 bits con velocidad de ejecución de 80 MBps. Su conector genérico
es de 68 pines y alta densidad. La longitud máxima del cable es de doce metros. Admite un
máximo de 15 dispositivos. También se conoce como Fast 40.
USOS Y APLICACIONES

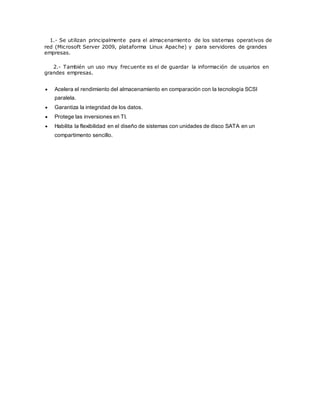

8. 1.- Se utilizan principalmente para el almacenamiento de los sistemas operativos de
red (Microsoft Server 2009, plataforma Linux Apache) y para servidores de grandes
empresas.
2.- También un uso muy frecuente es el de guardar la información de usuarios en
grandes empresas.
 Acelera el rendimiento del almacenamiento en comparación con la tecnología SCSI
paralela.
 Garantiza la integridad de los datos.
 Protege las inversiones en TI.
 Habilita la flexibilidad en el diseño de sistemas con unidades de disco SATA en un
compartimento sencillo.

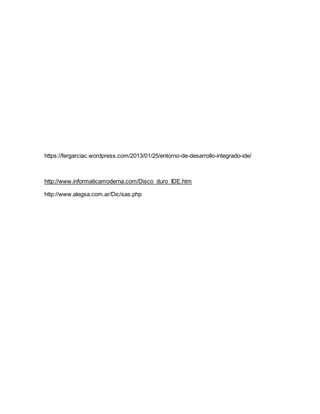

9. https://fergarciac.wordpress.com/2013/01/25/entorno-de-desarrollo-integrado-ide/
