El documento describe cómo crear cables directos y cruzados para conectar dispositivos de red. Explica que un cable directo conecta dos dispositivos sin cambiar el orden de los pares, mientras que un cable cruzado cambia el orden de dos pares para conectar dos dispositivos directamente sin un concentrador. A continuación, detalla los pasos para crear cables, incluido cortar el cable, ordenar los pares y insertarlos en los conectores RJ-45.

1. STRAIGHT-Directo
CROSSOVER - Cruzado

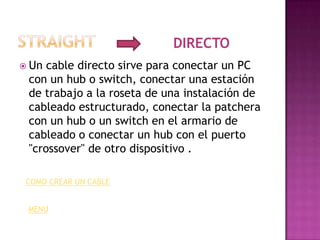

2. DIRECTO
 Un cable directo sirve para conectar un PC
con un hub o switch, conectar una estación
de trabajo a la roseta de una instalación de
cableado estructurado, conectar la patchera
con un hub o un switch en el armario de
cableado o conectar un hub con el puerto
"crossover" de otro dispositivo .
COMO CREAR UN CABLE
MENU

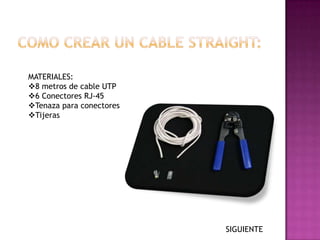

3. MATERIALES:
8 metros de cable UTP
6 Conectores RJ-45
Tenaza para conectores
Tijeras
SIGUIENTE

4. PASO 1:
Establecer la longitud del cable que se quiere realizar y realizar los
cortes pertinentes
en el cable UTP con la ayuda de la tenaza RJ45, dejando un margen
error de por
lo menos 3 centímetros en cada extremo.
SIGUIENTE

5.  Conla ayuda de la tijera o tenaza para pelar
cables, realizar el corte superficial del cable
con una longitud de por lo menos 3 cm en
cada extremo.
SIGUIENTE

6.  Luegoordenar los hilos de colores de manera
paralela, es decir, uno al lado del otro
y realizar un corte dejando los hilos de
colores de aproximadamente 1.5 centímetros
de longitud.
SIGUIENTE

7.  Dependiendo del tipo de cable a realizar se
deben colocar los hilos de colores en un
orden establecido para cada extremo del
cable UTP.
Punta Uno Punta Dos
SIGUIENTE

8.  Teniendo los hilos de colores ordenados de
manera correcta en cada punta según el tipo
de cable a realizar, se procede a
introducirlos completa y cuidadosamente en
el conector RJ-45 de manera que los hilos no
se desordenen.
SIGUIENTE

9. Se debe introducir una punta del cable en la abertura correspondiente
de la tenaza RJ-45
Se hace presión con la tenaza de tal manera que se asegure de
completamente el cable UTP dentro del conector RJ-45.
Luego se debe repetir el mismo procedimiento con la otra punta del
cable.
SIGUIENTE

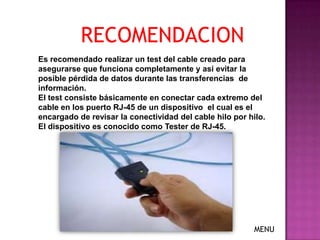

10. RECOMENDACION
Es recomendado realizar un test del cable creado para
asegurarse que funciona completamente y asi evitar la
posible pérdida de datos durante las transferencias de
información.
El test consiste básicamente en conectar cada extremo del
cable en los puerto RJ-45 de un dispositivo el cual es el
encargado de revisar la conectividad del cable hilo por hilo.
El dispositivo es conocido como Tester de RJ-45.
MENU

11. En un cable cruzado se cambia el orden de los dos pares que transmiten los
datos.
El cable cruzado se usa, en general, para:
-Conectar un ordenador con otro, que actúa como servidor, sin
necesidad de un concentrador.
-Conectar dos estaciones de trabajo aisladas,
MENU SIGUIENTE

12. 1.- Cortar un trozo de cable:
Se toma el cable par trenzado y se corta
una medida que nos sirva, según la
distancia que queramos unir.
2.-Tomamos un extremo del cable y le
cortamos una pequeña sección del mismo
fijándonos que todos los pares queden al
mismo nivel, para que una vez
introducidos en el conector RJ-45 todos
hagan el mismo contacto.
SIGUIENTE

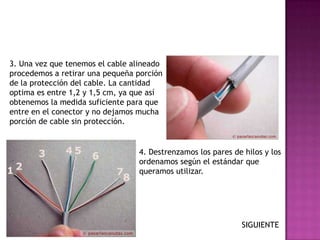

13. 3. Una vez que tenemos el cable alineado
procedemos a retirar una pequeña porción
de la protección del cable. La cantidad
optima es entre 1,2 y 1,5 cm, ya que así
obtenemos la medida suficiente para que
entre en el conector y no dejamos mucha
porción de cable sin protección.
4. Destrenzamos los pares de hilos y los
ordenamos según el estándar que
queramos utilizar.
SIGUIENTE

14. 5. Una vez ordenados los hilos procedemos a verificar que están todos
alineados y los introducimos en el conector. En caso que no estén alineados
los cortamos para que se encuentren alineados. En caso de ser necesario
volver al paso 2.
6. Teniendo los hilos dentro del conector
procedemos a puncharlos con las pinzas
punchadotas.
SIGUIENTE

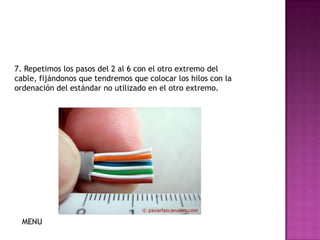

15. 7. Repetimos los pasos del 2 al 6 con el otro extremo del
cable, fijándonos que tendremos que colocar los hilos con la
ordenación del estándar no utilizado en el otro extremo.
MENU
