Conexiones o interfaces

 Aprendices:
 Edinson Mendoza Dueñas
 Carlos Mario Garcia Correa
 Manuel Dario Alviz Julio
 Virginia Valdez Pinto
 Isacc Toscano Toscano
MANTENIMIENTO DE EQUIPOS DE
COMPUTO, DISEÑO E INSTALACION DE
CABLEADO ESTRUCTURADO - (752369)

Términos
 Conector
 En electrónica es un dispositivo para unir
circuitos eléctricos.
 En informática, son conocidos también
como interfaces físicas.
 Están compuestos generalmente de un
enchufe (macho) y una base (hembra).

Términos
 Interfaz
 Es lo que conocemos en inglés como
interface (“superficie de contacto”).
 En informática se utiliza para nombrar a la
conexión física y funcional entre dos
sistemas o dispositivos de cualquier tipo
dando una comunicación entre distintos
niveles. Su plural es interfaces.

Términos
 Puerto
 Un puerto es un canal de comunicación por
el que circulan los datos que intercambian la
placa base y los periféricos.
 Llamamos puertos externos a todos los
conectores que permiten la unión con los
dispositivos externos al equipo: pantalla,
teclado, ratón, impresora, etc.

Términos
 Los Puertos de Entrada y Salida de una PC.
 Son la interfaz para que el usuario pueda
comunicarse con el computador, así como otros
dispositivos electrónicos.
 Hay puertos muy conocidos por todos nosotros y que
son los más habituales de encontrar en la parte
posterior y frontal de un gabinete de PC.
 Pero en poco tiempo algunas serán desplazados por
otros hasta ahora no tan populares y que veremos a
través de la presentación en diapositivas "Los
puertos de E/S".

Los Puertos de Entrada y Salida de una PC.

 En la figura de podemos ver de forma numerada algunos de los
puertos más populares:
1 - Puerto para PS/2 para ratón (verde)
2 - Puerto de salida SPDIF coaxial
3 - Puerto de entrada SPDIF coaxial
4 - Puerto VGA o Adaptador de gráficos de vídeo
5 - Puerto IEEE 1394a (puerto FireWire)
6 - Puerto de Red RJ-45 (LAN)
7 - Audio: Altavoz central/subwoofer (amarillo/naranja)
8 - Audio: Salida del altavoz posterior (negro)
9 - Audio: Entrada de línea (celeste)
10 - Audio: Salida de línea (verde claro)
11 - Audio: Micrófono (rosa)
12 - Salida de altavoz lateral (gris)
13 - Puertos USB 2.0: 4
14 - Puerto PS/2 para Teclado (violeta)
Los Puertos de Entrada y Salida de una PC.

Existen diferentes puertos para cada periférico:
 Puerto serie – DB9

 Puerto serie
 Estos puertos funcionan con un chip llamado UART, que es un
controlador serie.
 El término serie quiere decir que la comunicación con este tipo
de conector se realiza sólo en una dirección: o envío, o recepción
de datos, pero no las dos al mismo tiempo, ya que envía los datos
uno detrás de otro.
 Normalmente éstos suelen ser 2 en una placa base, y son
denominados COM1 y COM2.
 A ellos pueden conectarse periféricos como ratones o módems.
 En las placas base antiguas el COM1 solía ser un puerto de 9
patillas o pin (cada uno de los contactos del conector) y el COM2
de 25.
 Hoy, las placas que llevan estos conectores suelen ser siempre de
9 patillas.

 Puerto paralelo - Conectores DB25
 (abreviado LTP).

 Puerto paralelo - Conectores DB25
 Este tipo de puerto sirve para la conexión de
periféricos, y ha sido ampliamente utilizado para
conectar impresoras. Soporta la comunicación
paralela, es decir, puede enviar datos
simultáneamente, en grupos de hasta 8. Este tipo de
conector es de 25 pin.
 El conector DB25 (originalmente DE-25) es un
conector analógico de 25 clavijas de la familia de
conectores D-Subminiature (D-Sub o Sub-D).

 Puerto DIN (AT)

 Puerto DIN (AT)
 Un conector DIN de 5-pines para un Teclado de ordenador.
 Un conector DIN es un conector que fue originariamente
estandarizado por el Deutsches Institut für Normung
(DIN), la organización de estandarización alemana.
 Fue reemplazado por el conector PS/2

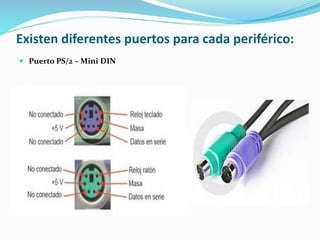

 Puerto PS/2 – Mini DIN

 Puerto PS/2 – Mini DIN
 Una placa base suele contener dos, en los que se
conectan el teclado y el ratón. Son conectores de
tipo mini-DIN de seis patillas.
 Su nombre viene del uso que se le daba en los
antiguos ordenadores de IBM PS/2 (Personal
System/2).
 En ambos casos es serial (bidireccional en el caso
del teclado), y controlado
por microcontroladores situados en la placa
madre.

 Puerto USB (Universal Serial Bus)

 Puerto USB (Universal Serial Bus)
 Este tipo de puertos de gran velocidad son
pequeños, con una forma alargada y estrecha.
 Permiten la conexión en “caliente” de
dispositivos que soportan este estándar.
 Suministran al periférico de energía sin tener
que estar conectado éste a la red eléctrica,
permite un cableado de hasta 5 metros de
longitud, y la conexión de hasta 126
dispositivos.

 IEEE 1394 o Firewire

 IEEE 1394 o Firewire
 También conocido como i.Link, es un interfaz que
transmite datos a grandes velocidades.
 Tiene sus orígenes en la Apple Corporation, y fue
convertido en un estándar en 1995.
 Llega a velocidades de transferencia de 400 Mbits
por segundo.

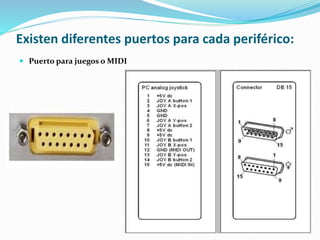

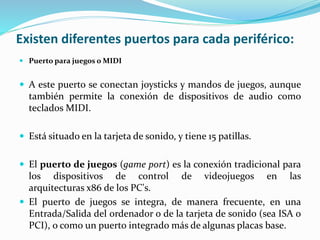

 Puerto para juegos o MIDI

 Puerto para juegos o MIDI
 A este puerto se conectan joysticks y mandos de juegos, aunque
también permite la conexión de dispositivos de audio como
teclados MIDI.
 Está situado en la tarjeta de sonido, y tiene 15 patillas.
 El puerto de juegos (game port) es la conexión tradicional para
los dispositivos de control de videojuegos en las
arquitecturas x86 de los PC's.
 El puerto de juegos se integra, de manera frecuente, en una
Entrada/Salida del ordenador o de la tarjeta de sonido (sea ISA o
PCI), o como un puerto integrado más de algunas placas base.

 Conectores de audio minijack

 Conectores de audio minijack
 Pueden ir incluidos también en la placa
base, y suelen ser estéreo, siendo los más
habituales los de entrada y/o salida de línea,
entrada de micrófono y salida de altavoces.
 Este tipo de conector es el estándar más
extendido entre los dispositivos de audio
portátiles (discmans, reproductores de mp3,
grabadoras, etc.) y en ordenadores.

 S/PDIF óptico

 S/PDIF óptico
 El estándar S/PDIF (Sony/Philips Digital Interface, o
abreviado SPDIF ) es un formato digital de transferencia de
datos de audio. Puede tener también un conector RCA.
 la salida de la señal es óptica.
 S/PDIF se utiliza para almacenar sonido digitalmente en
medios tales como DAT (Digital Audio Tape) o para
manipularlo con dispositivos de manipulación de audio.
 La ventaja principal de S/PDIF reside en su capacidad para
transferir sonidos entre dos dispositivos de audio digitales
sin utilizar una conexión analógica que reduciría la calidad.
 Sin embargo, una señal de audio S/PDIF codificada no sufre
atenuación ni distorsión y se puede transferir sin pérdidas!

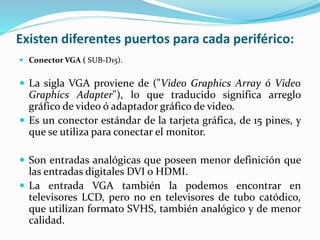

 Conector VGA.

 Conector VGA ( SUB-D15).
 La sigla VGA proviene de ("Video Graphics Array ó Video
Graphics Adapter"), lo que traducido significa arreglo
gráfico de video ó adaptador gráfico de video.
 Es un conector estándar de la tarjeta gráfica, de 15 pines, y
que se utiliza para conectar el monitor.
 Son entradas analógicas que poseen menor definición que
las entradas digitales DVI o HDMI.
 La entrada VGA también la podemos encontrar en
televisores LCD, pero no en televisores de tubo catódico,
que utilizan formato SVHS, también analógico y de menor
calidad.

 DVI

 DVI
 La Interface Digital Visual o, más
comúnmente, DVI (Digital Visual Interface).
 Es una interfaz de vídeo diseñada para obtener la máxima calidad
de visualización posible en pantallas digitales, tales como los
monitores LCD de pantalla plana y los proyectores digitales.
 Fue desarrollada por el consorcio industrial Digital Display
Working Group. Por extensión del lenguaje, al conector de dicha
interfaz se le llama conector tipo DVI.
 Transmiten solamente imágenes.
 La resolución máxima transmitida es menor que la del HDMI,
siendo la segunda mejor opción para transmisión de video.

 HDMI

 HDMI
 High-Definition Multimedia Interface o HDMI (interfaz multimedia de alta
definición) es una norma de audio y vídeo digital cifrado sin compresión.
 HDMI provee una interfaz entre cualquier fuente de audio y vídeo digital como
podría ser un sintonizador TDT, un reproductor de Blu-ray, un Tablet PC, un
ordenador (Microsoft Windows, Linux, Apple Mac OS X, etc.) o un receptor
A/V, y monitor de audio/vídeo digital compatible, como un televisor digital
(DTV).
 HDMI permite el uso de vídeo computarizado, mejorado o de alta definición,
así como audio digital multicanal en un único cable.
 Los monitores más modernos ya poseen esta tecnología de transmisión de
audio y video.

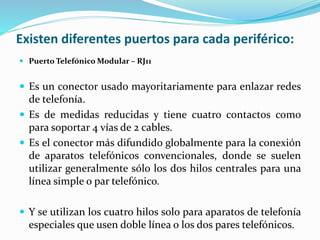

 Telefónico Modular – RJ11

 Puerto Telefónico Modular – RJ11
 Es un conector usado mayoritariamente para enlazar redes
de telefonía.
 Es de medidas reducidas y tiene cuatro contactos como
para soportar 4 vías de 2 cables.
 Es el conector más difundido globalmente para la conexión
de aparatos telefónicos convencionales, donde se suelen
utilizar generalmente sólo los dos hilos centrales para una
línea simple o par telefónico.
 Y se utilizan los cuatro hilos solo para aparatos de telefonía
especiales que usen doble línea o los dos pares telefónicos.

 Puerto de Red – RJ45
Conector RJ45

 Puerto de Red – RJ45
 Es un puerto que viene integrado en la tarjeta principal
(Motherboard), ó bien en una tarjeta de red.
 Se utiliza para interconectar computadoras en redes locales
(LAN), esto es en interiores de oficinas, escuelas, hogares,
etc.
 El conector RJ45 (RJ significa Registered Jack) es uno de los
conectores principales utilizados con tarjetas de
red Ethernet, que transmite información a través de cables
de par trenzado.
 Por este motivo, a veces se le denomina puerto Ethernet:
