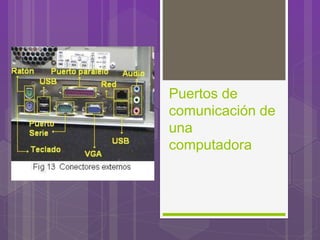

Puertos de
comunicación de
una
computadora

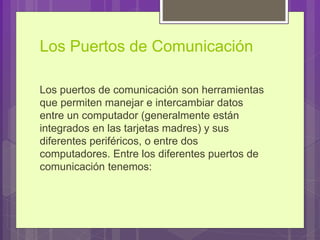

Los Puertos de Comunicación
Los puertos de comunicación son herramientas
que permiten manejar e intercambiar datos
entre un computador (generalmente están
integrados en las tarjetas madres) y sus
diferentes periféricos, o entre dos
computadores. Entre los diferentes puertos de
comunicación tenemos:

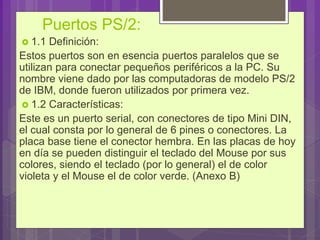

Puertos PS/2:
 1.1 Definición:
Estos puertos son en esencia puertos paralelos que se
utilizan para conectar pequeños periféricos a la PC. Su
nombre viene dado por las computadoras de modelo PS/2
de IBM, donde fueron utilizados por primera vez.
 1.2 Características:
Este es un puerto serial, con conectores de tipo Mini DIN,
el cual consta por lo general de 6 pines o conectores. La
placa base tiene el conector hembra. En las placas de hoy
en día se pueden distinguir el teclado del Mouse por sus
colores, siendo el teclado (por lo general) el de color
violeta y el Mouse el de color verde. (Anexo B)

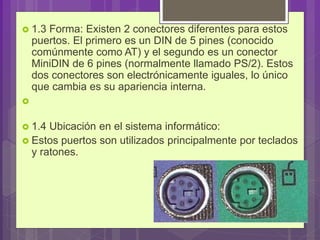

 1.3 Forma: Existen 2 conectores diferentes para estos
puertos. El primero es un DIN de 5 pines (conocido
comúnmente como AT) y el segundo es un conector
MiniDIN de 6 pines (normalmente llamado PS/2). Estos
dos conectores son electrónicamente iguales, lo único
que cambia es su apariencia interna.

 1.4 Ubicación en el sistema informático:
 Estos puertos son utilizados principalmente por teclados
y ratones.

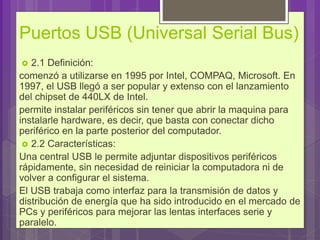

Puertos USB (Universal Serial Bus)
 2.1 Definición:
comenzó a utilizarse en 1995 por Intel, COMPAQ, Microsoft. En
1997, el USB llegó a ser popular y extenso con el lanzamiento
del chipset de 440LX de Intel.
permite instalar periféricos sin tener que abrir la maquina para
instalarle hardware, es decir, que basta con conectar dicho
periférico en la parte posterior del computador.
 2.2 Características:
Una central USB le permite adjuntar dispositivos periféricos
rápidamente, sin necesidad de reiniciar la computadora ni de
volver a configurar el sistema.
El USB trabaja como interfaz para la transmisión de datos y
distribución de energía que ha sido introducido en el mercado de
PCs y periféricos para mejorar las lentas interfaces serie y
paralelo.
Los periféricos para puertos USB son reconocidos
automáticamente por el computador (y se configuran casi
automáticamente) lo cual evita dolores de cabeza al instalar un
nuevo dispositivo en el PC.
Los puertos USB son capaces de transmitir datos a 12 Mbps.
 2.3 Forma:
Existe un solo tipo de cable USB (A-B) con conectores distintos
en cada extremo, de manera que es imposible conectarlo
erróneamente. Consta de 4 hilos, transmite a 12 Mbps y es
"Plug and Play", que distribuye 5v para alimentación y
transmisión de datos.
 2.4 Ubicación en el sistema informático
El USB es la tecnología preferida para la mayoría de los
teclados, Mouse y otros dispositivos de entrada de información
de banda estrecha. El USB también esta muy extendido en
cámaras fotográficas digitales, impresoras, escáneres,
módems, joysticks y similares.

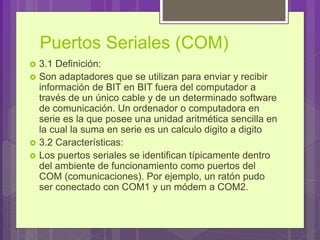

Puertos Seriales (COM)
 3.1 Definición:
 Son adaptadores que se utilizan para enviar y recibir
información de BIT en BIT fuera del computador a
través de un único cable y de un determinado software
de comunicación. Un ordenador o computadora en
serie es la que posee una unidad aritmética sencilla en
la cual la suma en serie es un calculo digito a digito
 3.2 Características:
 Los puertos seriales se identifican típicamente dentro
del ambiente de funcionamiento como puertos del
COM (comunicaciones). Por ejemplo, un ratón pudo
ser conectado con COM1 y un módem a COM2.

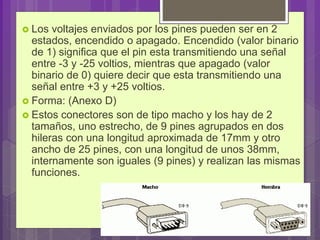

 Los voltajes enviados por los pines pueden ser en 2
estados, encendido o apagado. Encendido (valor binario
de 1) significa que el pin esta transmitiendo una señal
entre -3 y -25 voltios, mientras que apagado (valor
binario de 0) quiere decir que esta transmitiendo una
señal entre +3 y +25 voltios.
 Forma: (Anexo D)
 Estos conectores son de tipo macho y los hay de 2
tamaños, uno estrecho, de 9 pines agrupados en dos
hileras con una longitud aproximada de 17mm y otro
ancho de 25 pines, con una longitud de unos 38mm,
internamente son iguales (9 pines) y realizan las mismas
funciones.

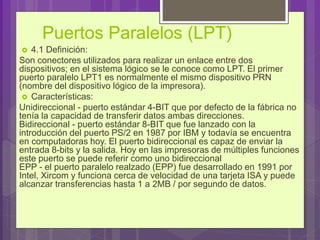

Puertos Paralelos (LPT)
 4.1 Definición:
Son conectores utilizados para realizar un enlace entre dos
dispositivos; en el sistema lógico se le conoce como LPT. El primer
puerto paralelo LPT1 es normalmente el mismo dispositivo PRN
(nombre del dispositivo lógico de la impresora).
 Características:
Unidireccional - puerto estándar 4-BIT que por defecto de la fábrica no
tenía la capacidad de transferir datos ambas direcciones.
Bidireccional - puerto estándar 8-BIT que fue lanzado con la
introducción del puerto PS/2 en 1987 por IBM y todavía se encuentra
en computadoras hoy. El puerto bidireccional es capaz de enviar la
entrada 8-bits y la salida. Hoy en las impresoras de múltiples funciones
este puerto se puede referir como uno bidireccional
EPP - el puerto paralelo realzado (EPP) fue desarrollado en 1991 por
Intel, Xircom y funciona cerca de velocidad de una tarjeta ISA y puede
alcanzar transferencias hasta 1 a 2MB / por segundo de datos.
 4.3 Forma: (Anexo E)
 Estos puertos son del tipo hembra, de unos 38mm de
longitud con 25 pines agrupados en dos hileras.
 El puerto paralelo está formado por 17 líneas de señales y 8
líneas de tierra (Anexo E.1). Las líneas de señales están
formadas por tres grupos:
 4 Líneas de control
 5 Líneas de estado
 8 Líneas de datos
 Ubicación en el sistema informático:
 Normalmente se utiliza para conectar impresoras, scanner y
en algunos casos hasta dos PCs.
 Los puertos de comunicación mayormente utilizados en el
ambiente de las redes son el RJ-45 y el RJ-11.
Puertos RJ-11:
 5.1 Definición:
Es un conector utilizado por lo general en los
sistemas telefónicos y es el que se utiliza para
conectar el MODEM a la línea telefónica de manera
que las computadoras puedan tener acceso a
Internet.
 Características:
El RJ11 se refiere expresamente al conector de
medidas reducidas el cual está al cable telefónico y
tiene cuatro contactos (pines) para cuatro hilos de
cable telefónico aunque se suelen usar únicamente
dos.
En España se usa en toda conexión telefónica. En
Alemania, por el contrario, usan RJ45 como conectores
telefónicos.
 Forma:
Tiene forma de cubo, y consta de cuatro cables de los
cuales se utilizan solo dos para las conexiones telefónicas.
Este es mayormente usado en España.

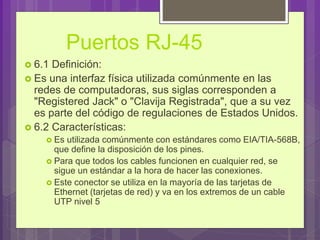

Puertos RJ-45
 6.1 Definición:
 Es una interfaz física utilizada comúnmente en las
redes de computadoras, sus siglas corresponden a
"Registered Jack" o "Clavija Registrada", que a su vez
es parte del código de regulaciones de Estados Unidos.
 6.2 Características:
 Es utilizada comúnmente con estándares como EIA/TIA-568B,
que define la disposición de los pines.
 Para que todos los cables funcionen en cualquier red, se
sigue un estándar a la hora de hacer las conexiones.
 Este conector se utiliza en la mayoría de las tarjetas de
Ethernet (tarjetas de red) y va en los extremos de un cable
UTP nivel 5

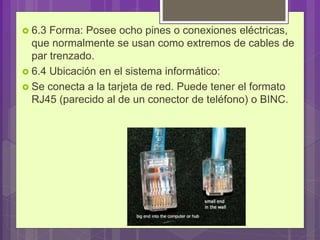

 6.3 Forma: Posee ocho pines o conexiones eléctricas,
que normalmente se usan como extremos de cables de
par trenzado.
 6.4 Ubicación en el sistema informático:
 Se conecta a la tarjeta de red. Puede tener el formato
RJ45 (parecido al de un conector de teléfono) o BINC.

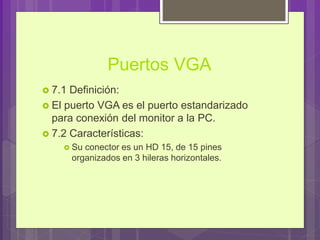

Puertos VGA
 7.1 Definición:
 El puerto VGA es el puerto estandarizado
para conexión del monitor a la PC.
 7.2 Características:
 Su conector es un HD 15, de 15 pines
organizados en 3 hileras horizontales.

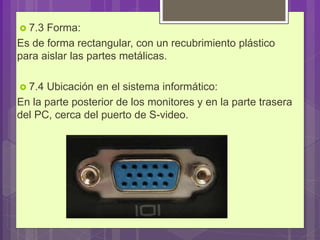

 7.3 Forma:
Es de forma rectangular, con un recubrimiento plástico
para aislar las partes metálicas.
 7.4 Ubicación en el sistema informático:
En la parte posterior de los monitores y en la parte trasera
del PC, cerca del puerto de S-video.

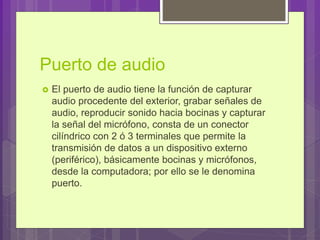

Puerto de audio
 El puerto de audio tiene la función de capturar
audio procedente del exterior, grabar señales de
audio, reproducir sonido hacia bocinas y capturar
la señal del micrófono, consta de un conector
cilíndrico con 2 ó 3 terminales que permite la
transmisión de datos a un dispositivo externo
(periférico), básicamente bocinas y micrófonos,
desde la computadora; por ello se le denomina
puerto.

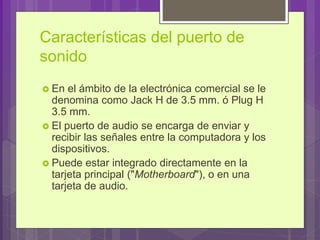

Características del puerto de
sonido
 En el ámbito de la electrónica comercial se le
denomina como Jack H de 3.5 mm. ó Plug H
3.5 mm.
 El puerto de audio se encarga de enviar y
recibir las señales entre la computadora y los
dispositivos.
 Puede estar integrado directamente en la
tarjeta principal ("Motherboard"), o en una
tarjeta de audio.

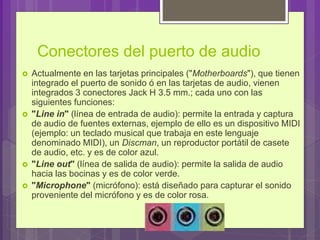

Conectores del puerto de audio
 Actualmente en las tarjetas principales ("Motherboards"), que tienen
integrado el puerto de sonido ó en las tarjetas de audio, vienen
integrados 3 conectores Jack H 3.5 mm.; cada uno con las
siguientes funciones:
 "Line in" (línea de entrada de audio): permite la entrada y captura
de audio de fuentes externas, ejemplo de ello es un dispositivo MIDI
(ejemplo: un teclado musical que trabaja en este lenguaje
denominado MIDI), un Discman, un reproductor portátil de casete
de audio, etc. y es de color azul.
 "Line out" (línea de salida de audio): permite la salida de audio
hacia las bocinas y es de color verde.
 "Microphone" (micrófono): está diseñado para capturar el sonido
proveniente del micrófono y es de color rosa.

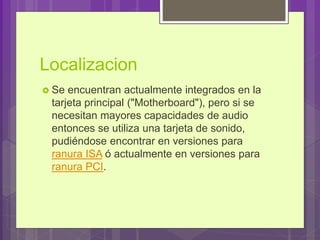

Localizacion
 Se encuentran actualmente integrados en la
tarjeta principal ("Motherboard"), pero si se
necesitan mayores capacidades de audio
entonces se utiliza una tarjeta de sonido,
pudiéndose encontrar en versiones para
ranura ISA ó actualmente en versiones para
ranura PCI.

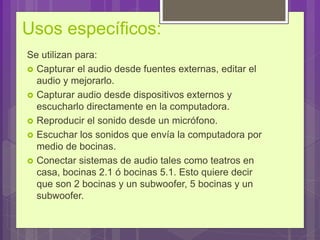

Usos específicos:
Se utilizan para:
 Capturar el audio desde fuentes externas, editar el
audio y mejorarlo.
 Capturar audio desde dispositivos externos y
escucharlo directamente en la computadora.
 Reproducir el sonido desde un micrófono.
 Escuchar los sonidos que envía la computadora por
medio de bocinas.
 Conectar sistemas de audio tales como teatros en
casa, bocinas 2.1 ó bocinas 5.1. Esto quiere decir
que son 2 bocinas y un subwoofer, 5 bocinas y un
subwoofer.

Puertos de comunicación de una computadora

  • 1.
  • 2.
    Los Puertos deComunicación Los puertos de comunicación son herramientas que permiten manejar e intercambiar datos entre un computador (generalmente están integrados en las tarjetas madres) y sus diferentes periféricos, o entre dos computadores. Entre los diferentes puertos de comunicación tenemos:
  • 3.
    Puertos PS/2:  1.1Definición: Estos puertos son en esencia puertos paralelos que se utilizan para conectar pequeños periféricos a la PC. Su nombre viene dado por las computadoras de modelo PS/2 de IBM, donde fueron utilizados por primera vez.  1.2 Características: Este es un puerto serial, con conectores de tipo Mini DIN, el cual consta por lo general de 6 pines o conectores. La placa base tiene el conector hembra. En las placas de hoy en día se pueden distinguir el teclado del Mouse por sus colores, siendo el teclado (por lo general) el de color violeta y el Mouse el de color verde. (Anexo B)
  • 4.
     1.3 Forma:Existen 2 conectores diferentes para estos puertos. El primero es un DIN de 5 pines (conocido comúnmente como AT) y el segundo es un conector MiniDIN de 6 pines (normalmente llamado PS/2). Estos dos conectores son electrónicamente iguales, lo único que cambia es su apariencia interna.   1.4 Ubicación en el sistema informático:  Estos puertos son utilizados principalmente por teclados y ratones.
  • 5.
    Puertos USB (UniversalSerial Bus)  2.1 Definición: comenzó a utilizarse en 1995 por Intel, COMPAQ, Microsoft. En 1997, el USB llegó a ser popular y extenso con el lanzamiento del chipset de 440LX de Intel. permite instalar periféricos sin tener que abrir la maquina para instalarle hardware, es decir, que basta con conectar dicho periférico en la parte posterior del computador.  2.2 Características: Una central USB le permite adjuntar dispositivos periféricos rápidamente, sin necesidad de reiniciar la computadora ni de volver a configurar el sistema. El USB trabaja como interfaz para la transmisión de datos y distribución de energía que ha sido introducido en el mercado de PCs y periféricos para mejorar las lentas interfaces serie y paralelo.
  • 6.
    Los periféricos parapuertos USB son reconocidos automáticamente por el computador (y se configuran casi automáticamente) lo cual evita dolores de cabeza al instalar un nuevo dispositivo en el PC. Los puertos USB son capaces de transmitir datos a 12 Mbps.  2.3 Forma: Existe un solo tipo de cable USB (A-B) con conectores distintos en cada extremo, de manera que es imposible conectarlo erróneamente. Consta de 4 hilos, transmite a 12 Mbps y es "Plug and Play", que distribuye 5v para alimentación y transmisión de datos.  2.4 Ubicación en el sistema informático El USB es la tecnología preferida para la mayoría de los teclados, Mouse y otros dispositivos de entrada de información de banda estrecha. El USB también esta muy extendido en cámaras fotográficas digitales, impresoras, escáneres, módems, joysticks y similares.
  • 7.
    Puertos Seriales (COM) 3.1 Definición:  Son adaptadores que se utilizan para enviar y recibir información de BIT en BIT fuera del computador a través de un único cable y de un determinado software de comunicación. Un ordenador o computadora en serie es la que posee una unidad aritmética sencilla en la cual la suma en serie es un calculo digito a digito  3.2 Características:  Los puertos seriales se identifican típicamente dentro del ambiente de funcionamiento como puertos del COM (comunicaciones). Por ejemplo, un ratón pudo ser conectado con COM1 y un módem a COM2.
  • 8.
     Los voltajesenviados por los pines pueden ser en 2 estados, encendido o apagado. Encendido (valor binario de 1) significa que el pin esta transmitiendo una señal entre -3 y -25 voltios, mientras que apagado (valor binario de 0) quiere decir que esta transmitiendo una señal entre +3 y +25 voltios.  Forma: (Anexo D)  Estos conectores son de tipo macho y los hay de 2 tamaños, uno estrecho, de 9 pines agrupados en dos hileras con una longitud aproximada de 17mm y otro ancho de 25 pines, con una longitud de unos 38mm, internamente son iguales (9 pines) y realizan las mismas funciones.
  • 9.
    Puertos Paralelos (LPT) 4.1 Definición: Son conectores utilizados para realizar un enlace entre dos dispositivos; en el sistema lógico se le conoce como LPT. El primer puerto paralelo LPT1 es normalmente el mismo dispositivo PRN (nombre del dispositivo lógico de la impresora).  Características: Unidireccional - puerto estándar 4-BIT que por defecto de la fábrica no tenía la capacidad de transferir datos ambas direcciones. Bidireccional - puerto estándar 8-BIT que fue lanzado con la introducción del puerto PS/2 en 1987 por IBM y todavía se encuentra en computadoras hoy. El puerto bidireccional es capaz de enviar la entrada 8-bits y la salida. Hoy en las impresoras de múltiples funciones este puerto se puede referir como uno bidireccional EPP - el puerto paralelo realzado (EPP) fue desarrollado en 1991 por Intel, Xircom y funciona cerca de velocidad de una tarjeta ISA y puede alcanzar transferencias hasta 1 a 2MB / por segundo de datos.
  • 10.
     4.3 Forma:(Anexo E)  Estos puertos son del tipo hembra, de unos 38mm de longitud con 25 pines agrupados en dos hileras.  El puerto paralelo está formado por 17 líneas de señales y 8 líneas de tierra (Anexo E.1). Las líneas de señales están formadas por tres grupos:  4 Líneas de control  5 Líneas de estado  8 Líneas de datos  Ubicación en el sistema informático:  Normalmente se utiliza para conectar impresoras, scanner y en algunos casos hasta dos PCs.  Los puertos de comunicación mayormente utilizados en el ambiente de las redes son el RJ-45 y el RJ-11.
  • 11.
    Puertos RJ-11:  5.1Definición: Es un conector utilizado por lo general en los sistemas telefónicos y es el que se utiliza para conectar el MODEM a la línea telefónica de manera que las computadoras puedan tener acceso a Internet.  Características: El RJ11 se refiere expresamente al conector de medidas reducidas el cual está al cable telefónico y tiene cuatro contactos (pines) para cuatro hilos de cable telefónico aunque se suelen usar únicamente dos.
  • 12.
    En España seusa en toda conexión telefónica. En Alemania, por el contrario, usan RJ45 como conectores telefónicos.  Forma: Tiene forma de cubo, y consta de cuatro cables de los cuales se utilizan solo dos para las conexiones telefónicas. Este es mayormente usado en España.
  • 13.
    Puertos RJ-45  6.1Definición:  Es una interfaz física utilizada comúnmente en las redes de computadoras, sus siglas corresponden a "Registered Jack" o "Clavija Registrada", que a su vez es parte del código de regulaciones de Estados Unidos.  6.2 Características:  Es utilizada comúnmente con estándares como EIA/TIA-568B, que define la disposición de los pines.  Para que todos los cables funcionen en cualquier red, se sigue un estándar a la hora de hacer las conexiones.  Este conector se utiliza en la mayoría de las tarjetas de Ethernet (tarjetas de red) y va en los extremos de un cable UTP nivel 5
  • 14.
     6.3 Forma:Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado.  6.4 Ubicación en el sistema informático:  Se conecta a la tarjeta de red. Puede tener el formato RJ45 (parecido al de un conector de teléfono) o BINC.
  • 15.
    Puertos VGA  7.1Definición:  El puerto VGA es el puerto estandarizado para conexión del monitor a la PC.  7.2 Características:  Su conector es un HD 15, de 15 pines organizados en 3 hileras horizontales.
  • 16.
     7.3 Forma: Esde forma rectangular, con un recubrimiento plástico para aislar las partes metálicas.  7.4 Ubicación en el sistema informático: En la parte posterior de los monitores y en la parte trasera del PC, cerca del puerto de S-video.
  • 17.
    Puerto de audio El puerto de audio tiene la función de capturar audio procedente del exterior, grabar señales de audio, reproducir sonido hacia bocinas y capturar la señal del micrófono, consta de un conector cilíndrico con 2 ó 3 terminales que permite la transmisión de datos a un dispositivo externo (periférico), básicamente bocinas y micrófonos, desde la computadora; por ello se le denomina puerto.
  • 18.
    Características del puertode sonido  En el ámbito de la electrónica comercial se le denomina como Jack H de 3.5 mm. ó Plug H 3.5 mm.  El puerto de audio se encarga de enviar y recibir las señales entre la computadora y los dispositivos.  Puede estar integrado directamente en la tarjeta principal ("Motherboard"), o en una tarjeta de audio.
  • 19.
    Conectores del puertode audio  Actualmente en las tarjetas principales ("Motherboards"), que tienen integrado el puerto de sonido ó en las tarjetas de audio, vienen integrados 3 conectores Jack H 3.5 mm.; cada uno con las siguientes funciones:  "Line in" (línea de entrada de audio): permite la entrada y captura de audio de fuentes externas, ejemplo de ello es un dispositivo MIDI (ejemplo: un teclado musical que trabaja en este lenguaje denominado MIDI), un Discman, un reproductor portátil de casete de audio, etc. y es de color azul.  "Line out" (línea de salida de audio): permite la salida de audio hacia las bocinas y es de color verde.  "Microphone" (micrófono): está diseñado para capturar el sonido proveniente del micrófono y es de color rosa.
  • 20.
    Localizacion  Se encuentranactualmente integrados en la tarjeta principal ("Motherboard"), pero si se necesitan mayores capacidades de audio entonces se utiliza una tarjeta de sonido, pudiéndose encontrar en versiones para ranura ISA ó actualmente en versiones para ranura PCI.
  • 21.
    Usos específicos: Se utilizanpara:  Capturar el audio desde fuentes externas, editar el audio y mejorarlo.  Capturar audio desde dispositivos externos y escucharlo directamente en la computadora.  Reproducir el sonido desde un micrófono.  Escuchar los sonidos que envía la computadora por medio de bocinas.  Conectar sistemas de audio tales como teatros en casa, bocinas 2.1 ó bocinas 5.1. Esto quiere decir que son 2 bocinas y un subwoofer, 5 bocinas y un subwoofer.
