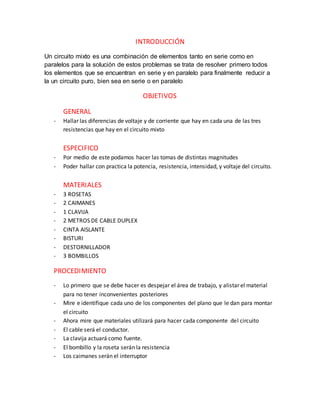

1. INTRODUCCIÓN
Un circuito mixto es una combinación de elementos tanto en serie como en
paralelos para la solución de estos problemas se trata de resolver primero todos
los elementos que se encuentran en serie y en paralelo para finalmente reducir a
la un circuito puro, bien sea en serie o en paralelo.
OBJETIVOS
GENERAL
- Hallar las diferencias de voltaje y de corriente que hay en cada una de las tres
resistencias que hay en el circuito mixto
ESPECIFICO
- Por medio de este podamos hacer las tomas de distintas magnitudes
- Poder hallar con practica la potencia, resistencia, intensidad, y voltaje del circuito.
MATERIALES
- 3 ROSETAS
- 2 CAIMANES
- 1 CLAVIJA
- 2 METROS DE CABLE DUPLEX
- CINTA AISLANTE
- BISTURI
- DESTORNILLADOR
- 3 BOMBILLOS
PROCEDIMIENTO
- Lo primero que se debe hacer es despejar el área de trabajo, y alistar el material
para no tener inconvenientes posteriores
- Mire e identifique cada uno de los componentes del plano que le dan para montar
el circuito
- Ahora mire que materiales utilizará para hacer cada componente del circuito
- El cable será el conductor.
- La clavija actuará como fuente.
- El bombillo y la roseta serán la resistencia
- Los caimanes serán el interruptor

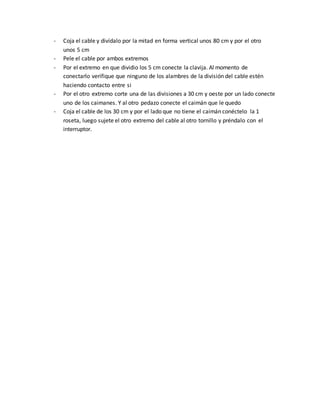

2. - Coja el cable y divídalo por la mitad en forma vertical unos 80 cm y por el otro
unos 5 cm
- Pele el cable por ambos extremos
- Por el extremo en que dividio los 5 cm conecte la clavija. Al momento de
conectarlo verifique que ninguno de los alambres de la división del cable estén
haciendo contacto entre si
- Por el otro extremo corte una de las divisiones a 30 cm y oeste por un lado conecte
uno de los caimanes. Y al otro pedazo conecte el caimán que le quedo
- Coja el cable de los 30 cm y por el lado que no tiene el caimán conéctelo la 1
roseta, luego sujete el otro extremo del cable al otro tornillo y préndalo con el
interruptor.
