CONSTRUCCIÓN DE MUROS CON GAVIONES
MBM
PIERINAÁrea: Versión:01
Código:PETS – E - 001 Página 1 de 11
ELABORADO POR REVISADO POR APROBADO POR
Milton Palacios Hidalgo
Supervisor HSE
Prospero Zarzosa Catire
Gerente General
FECHA: 31 – 01 - 2017 FECHA: 14 – 02 - 2017 FECHA: 14 – 02 - 2017
PROCEDIMIENTO ESCRITO DE TRABAJO SEGURO
“CONSTRUCCIÓN DE MUROS
CON GAVIONES”

MBM
Supervisor HSE
Gerente General

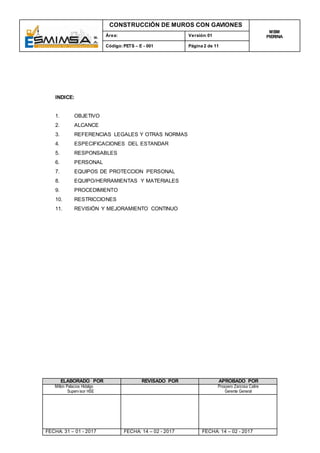

INDICE:
1. OBJETIVO
2. ALCANCE
3. REFERENCIAS LEGALES Y OTRAS NORMAS
4. ESPECIFICACIONES DEL ESTANDAR
5. RESPONSABLES
6. PERSONAL
7. EQUIPOS DE PROTECCION PERSONAL
8. EQUIPO/HERRAMIENTAS Y MATERIALES
9. PROCEDIMIENTO
10. RESTRICCIONES
11. REVISIÓN Y MEJORAMIENTO CONTINUO

MBM
Supervisor HSE
Gerente General

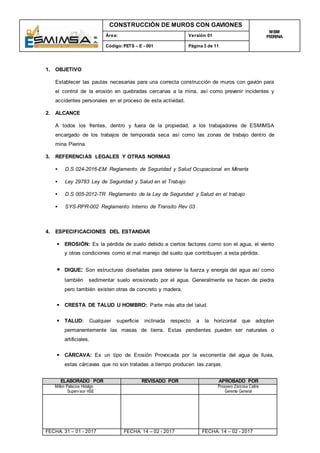

1. OBJETIVO
Establecer las pautas necesarias para una correcta construcción de muros con gavión para
el control de la erosión en quebradas cercanas a la mina, así como prevenir incidentes y
accidentes personales en el proceso de esta actividad.
2. ALCANCE
A todos los frentes, dentro y fuera de la propiedad, a los trabajadores de ESMIMSA
encargado de los trabajos de temporada seca así como las zonas de trabajo dentro de
mina Pierina.
3. REFERENCIAS LEGALES Y OTRAS NORMAS
 D.S 024-2016-EM Reglamento de Seguridad y Salud Ocupacional en Minería
 Ley 29783 Ley de Seguridad y Salud en el Trabajo
 D.S 005-2012-TR Reglamento de la Ley de Seguridad y Salud en el trabajo
 SYS-RPR-002 Reglamento Interno de Transito Rev 03
4. ESPECIFICACIONES DEL ESTANDAR
 EROSIÓN: Es la pérdida de suelo debido a ciertos factores como son el agua, el viento
y otras condiciones como el mal manejo del suelo que contribuyen a esta pérdida.
 DIQUE: Son estructuras diseñadas para detener la fuerza y energía del agua así como
también sedimentar suelo erosionado por el agua. Generalmente se hacen de piedra
pero también existen otras de concreto y madera.
 CRESTA DE TALUD U HOMBRO: Parte más alta del talud.
 TALUD: Cualquier superficie inclinada respecto a la horizontal que adopten
permanentemente las masas de tierra. Estas pendientes pueden ser naturales o
artificiales.
 CÁRCAVA: Es un tipo de Erosión Provocada por la escorrentía del agua de lluvia,
estas cárcavas que no son tratadas a tiempo producen las zanjas.

MBM
Supervisor HSE
Gerente General

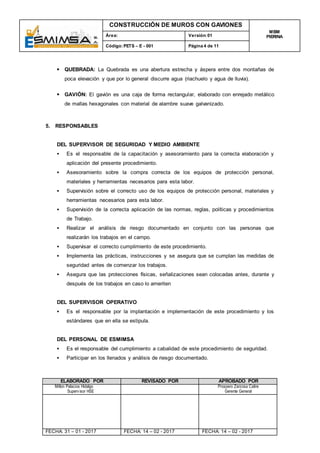

 QUEBRADA: La Quebrada es una abertura estrecha y áspera entre dos montañas de
poca elevación y que por lo general discurre agua (riachuelo y agua de lluvia).
 GAVIÓN: El gavión es una caja de forma rectangular, elaborado con enrejado metálico
de mallas hexagonales con material de alambre suave galvanizado.
5. RESPONSABLES
DEL SUPERVISOR DE SEGURIDAD Y MEDIO AMBIENTE
 Es el responsable de la capacitación y asesoramiento para la correcta elaboración y
aplicación del presente procedimiento.
 Asesoramiento sobre la compra correcta de los equipos de protección personal,
materiales y herramientas necesarios para esta labor.
 Supervisión sobre el correcto uso de los equipos de protección personal, materiales y
herramientas necesarios para esta labor.
 Supervisión de la correcta aplicación de las normas, reglas, políticas y procedimientos
de Trabajo.
 Realizar el análisis de riesgo documentado en conjunto con las personas que
realizarán los trabajos en el campo.
 Supervisar el correcto cumplimiento de este procedimiento.
 Implementa las prácticas, instrucciones y se asegura que se cumplan las medidas de
seguridad antes de comenzar los trabajos.
 Asegura que las protecciones físicas, señalizaciones sean colocadas antes, durante y
después de los trabajos en caso lo ameriten
DEL SUPERVISOR OPERATIVO
 Es el responsable por la implantación e implementación de este procedimiento y los
estándares que en ella se estipula.
DEL PERSONAL DE ESMIMSA
 Es el responsable del cumplimiento a cabalidad de este procedimiento de seguridad.
 Participar en los llenados y análisis de riesgo documentado.

MBM
Supervisor HSE
Gerente General

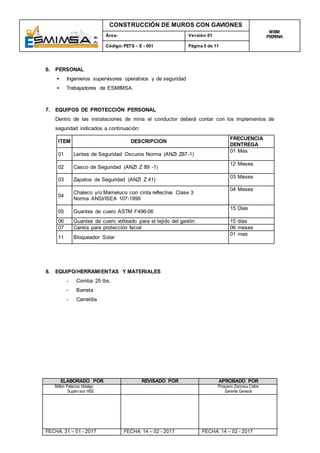

6. PERSONAL
 Ingenieros supervisores operativos y de seguridad
 Trabajadores de ESMIMSA.
7. EQUIPOS DE PROTECCIÓN PERSONAL
Dentro de las instalaciones de mina el conductor deberá contar con los implementos de
seguridad indicados a continuación:
ITEM DESCRIPCION
FRECUENCIA
DENTREGA
01 Lentes de Seguridad Oscuros Norma (ANZI Z87-1)
01 Mes
02 Casco de Seguridad (ANZI Z 89 -1)
12 Meses
03 Zapatos de Seguridad (ANZI Z 41)
03 Meses
04
Chaleco y/o Mameluco con cinta reflectiva Clase 3
Norma ANSI/ISEA 107-1999
04 Meses
05 Guantes de cuero ASTM F496-06
15 Días
06 Guantes de cuero volteado para el tejido del gavión 15 días
07 Careta para protección facial 06 meses
11 Bloqueador Solar
01 mes
8. EQUIPO/HERRAMIENTAS Y MATERIALES
- Comba 25 lbs.
- Barreta
- Carretilla

MBM
Supervisor HSE
Gerente General

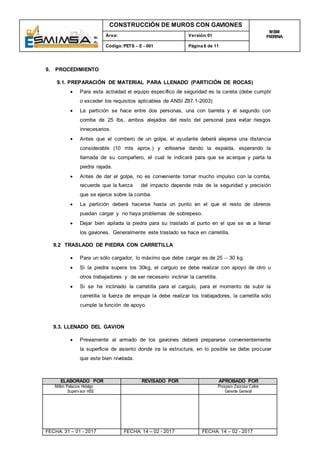

9. PROCEDIMIENTO
9.1. PREPARACIÓN DE MATERIAL PARA LLENADO (PARTICIÓN DE ROCAS)
 Para esta actividad el equipo específico de seguridad es la careta (debe cumplir
o exceder los requisitos aplicables de ANSI Z87.1-2003)
 La partición se hace entre dos personas, una con barreta y el segundo con
comba de 25 lbs, ambos alejados del resto del personal para evitar riesgos
innecesarios.
 Antes que el combero de un golpe, el ayudante deberá alejarse una distancia
considerable (10 mts aprox.) y voltearse dando la espalda, esperando la
llamada de su compañero, el cual le indicará para que se acerque y parta la
piedra rajada.
 Antes de dar el golpe, no es conveniente tomar mucho impulso con la comba,
recuerde que la fuerza del impacto depende más de la seguridad y precisión
que se ejerce sobre la comba.
 La partición deberá hacerse hasta un punto en el que el resto de obreros
puedan cargar y no haya problemas de sobrepeso.
 Dejar bien apilada la piedra para su traslado al punto en el que se va a llenar
los gaviones. Generalmente este traslado se hace en carretilla.
9.2 TRASLADO DE PIEDRA CON CARRETILLA
 Para un sólo cargador, lo máximo que debe cargar es de 25 – 30 kg.
 Si la piedra supera los 30kg, el carguío se debe realizar con apoyo de otro u
otros trabajadores y de ser necesario inclinar la carretilla.
 Si se ha inclinado la carretilla para el carguío, para el momento de subir la
carretilla la fuerza de empuje la debe realizar los trabajadores, la carretilla sólo
cumple la función de apoyo.
9.3. LLENADO DEL GAVION
 Previamente al armado de los gaviones deberá prepararse convenientemente
la superficie de asiento donde ira la estructura, en lo posible se debe procurar
que este bien nivelada.

MBM
Supervisor HSE
Gerente General

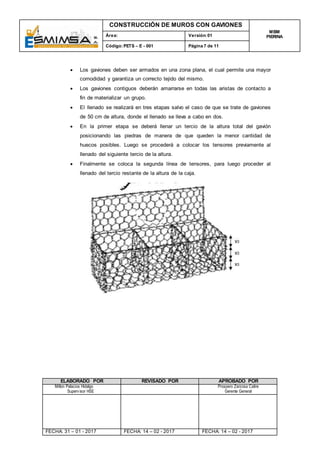

 Los gaviones deben ser armados en una zona plana, el cual permite una mayor
comodidad y garantiza un correcto tejido del mismo.
 Los gaviones contiguos deberán amarrarse en todas las aristas de contacto a
fin de materializar un grupo.
 El llenado se realizará en tres etapas salvo el caso de que se trate de gaviones
de 50 cm de altura, donde el llenado se lleva a cabo en dos.
 En la primer etapa se deberá llenar un tercio de la altura total del gavión
posicionando las piedras de manera de que queden la menor cantidad de
huecos posibles. Luego se procederá a colocar los tensores previamente al
llenado del siguiente tercio de la altura.
 Finalmente se coloca la segunda línea de tensores, para luego proceder al
llenado del tercio restante de la altura de la caja.

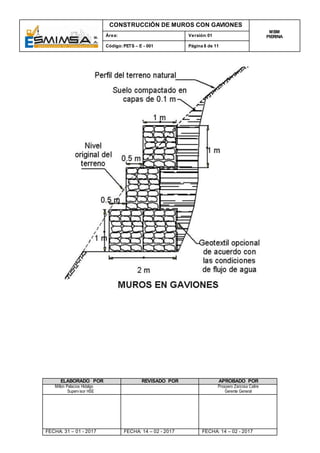

MBM
Supervisor HSE
Gerente General

MBM
Supervisor HSE
Gerente General

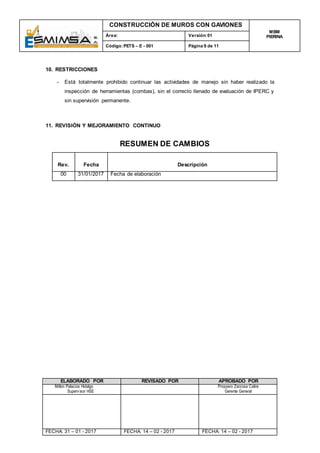

10. RESTRICCIONES
- Está totalmente prohibido continuar las actividades de manejo sin haber realizado la
inspección de herramientas (combas), sin el correcto llenado de evaluación de IPERC y
sin supervisión permanente.
11. REVISIÓN Y MEJORAMIENTO CONTINUO
RESUMEN DE CAMBIOS
Rev. Fecha Descripción
00 31/01/2017 Fecha de elaboración
