Las casas prefabricadas se construyen mediante placas de concreto prefabricadas de diferentes tamaños y formas que se ensamblan usando perfiles metálicos. Se instalan vigas de madera a lo largo y ancho para soportar el techo, el cual incluye cielo raso y tela asfáltica. También se instalan puertas, ventanas y sistemas eléctricos y sanitarios durante el ensamble. Una vez terminada, la casa prefabricada luce como una construida de forma tradicional.

1. CONSTRUCCIONES
PREFABRICADAS
JHONATAN FABIAN GUTIERREZ RAIRAN
DOMINGO RUBEN ORDUÑA
VICTOR HUGO BOHORQUEZ
DIEGO ARMANDO BITRAGO
OBRAS CIVILES GRUPO 2

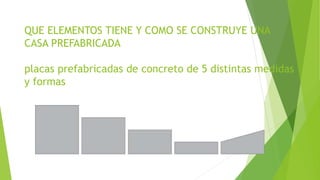

2. QUE ELEMENTOS TIENE Y COMO SE CONSTRUYE UNA
CASA PREFABRICADA
placas prefabricadas de concreto de 5 distintas medidas
y formas

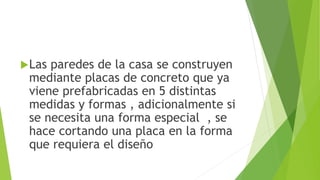

3. Las paredes de la casa se construyen
mediante placas de concreto que ya
viene prefabricadas en 5 distintas
medidas y formas , adicionalmente si
se necesita una forma especial , se
hace cortando una placa en la forma
que requiera el diseño

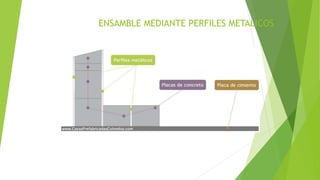

4. ENSAMBLE MEDIANTE PERFILES METALICOS

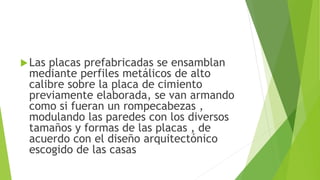

5. Las placas prefabricadas se ensamblan
mediante perfiles metálicos de alto
calibre sobre la placa de cimiento
previamente elaborada, se van armando
como si fueran un rompecabezas ,
modulando las paredes con los diversos
tamaños y formas de las placas , de
acuerdo con el diseño arquitectónico
escogido de las casas

6. VIGAS ALO LARGO DE LA CASA PUERTAS Y
VENTANAS


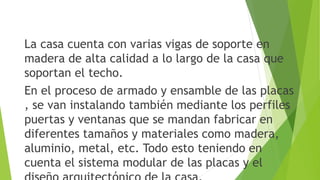

7. La casa cuenta con varias vigas de soporte en
madera de alta calidad a lo largo de la casa que
soportan el techo.
En el proceso de armado y ensamble de las placas
, se van instalando también mediante los perfiles
puertas y ventanas que se mandan fabricar en
diferentes tamaños y materiales como madera,
aluminio, metal, etc. Todo esto teniendo en
cuenta el sistema modular de las placas y el

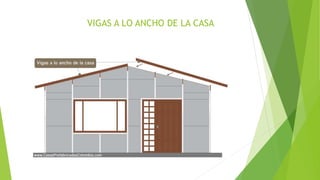

8. VIGAS A LO ANCHO DE LA CASA

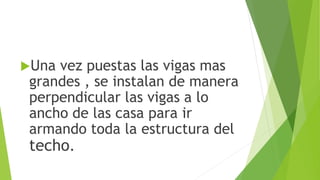

9. Una vez puestas las vigas mas
grandes , se instalan de manera
perpendicular las vigas a lo
ancho de las casa para ir
armando toda la estructura del
techo.

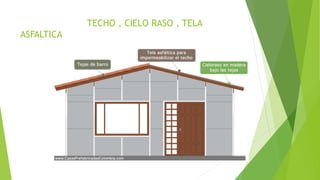

10. TECHO , CIELO RASO , TELA
ASFALTICA

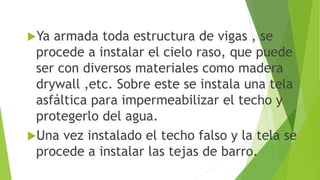

11. Ya armada toda estructura de vigas , se
procede a instalar el cielo raso, que puede
ser con diversos materiales como madera
drywall ,etc. Sobre este se instala una tela
asfáltica para impermeabilizar el techo y
protegerlo del agua.
Una vez instalado el techo falso y la tela se
procede a instalar las tejas de barro.

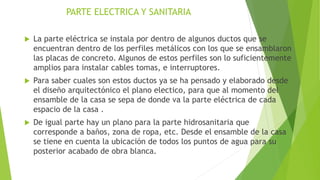

12. PARTE ELECTRICA Y SANITARIA
 La parte eléctrica se instala por dentro de algunos ductos que se
encuentran dentro de los perfiles metálicos con los que se ensamblaron
las placas de concreto. Algunos de estos perfiles son lo suficientemente
amplios para instalar cables tomas, e interruptores.
 Para saber cuales son estos ductos ya se ha pensado y elaborado desde
el diseño arquitectónico el plano electico, para que al momento del
ensamble de la casa se sepa de donde va la parte eléctrica de cada
espacio de la casa .
 De igual parte hay un plano para la parte hidrosanitaria que
corresponde a baños, zona de ropa, etc. Desde el ensamble de la casa
se tiene en cuenta la ubicación de todos los puntos de agua para su
posterior acabado de obra blanca.

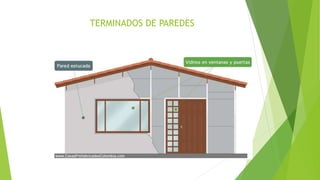

13. TERMINADOS DE PAREDES

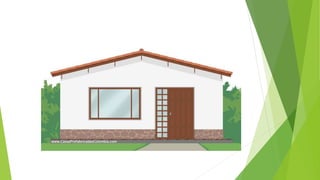

14. CASA EN OBRA BLANCA
Una casa prefabricada se puede llevar
hasta el acabado en obra blanca que la
haga lucir como una casa construida en
un sistema tradicional , pero con la
gran ventaja de ahorro en tiempo y
dinero durante el proceso.
