El documento describe varios sistemas constructivos prefabricados. Panel W es un sistema formado por una estructura de alambre con núcleo de poliuretano o poliestireno que se recubre de concreto para darle propiedades estructurales, térmicas y acústicas. Se usa para construir viviendas, hoteles, hospitales y otros edificios. El sistema de vigueta y bovedilla está constituido por viguetas de concreto pretensado como elementos portantes y bovedillas como elementos aligerantes.

1. PANEL W

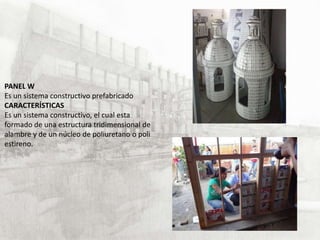

Es un sistema constructivo prefabricado
CARACTERÍSTICAS
Es un sistema constructivo, el cual esta
formado de una estructura tridimensional de
alambre y de un núcleo de poliuretano o poli
estireno.

2. FUNCIÓN CONSTRUCTIVA:
Se recubre con concreto transformándose en
un producto con propiedades estructurales,
térmicas y acústicas, dando por resultado un
sistema constructivo simple.
Con el panel w se edifican viviendas, edificios,
hoteles, centros comerciales, hospitales y
diversas construcciones, entre las principales
aplicaciones se encuentran.
Fachadas, losas de entre piso, cúpulas,
faldones, y diversos elementos arquitectónicos
los cuales se constituyen de una manera
simple.
Los edificios de construcción integral de PANEL
W®, es decir que todos sus muros de carga,
losas y cubiertas sean de PANEL W®, sin ayuda
de vigas ni columnas pueden ser hasta de 4
pisos de altura, mientras que en los edificios
que tengan estructuras primarias formadas
por vigas y columnas pueden construirse sus
muros y losas de PANEL W prácticamente sin
limitaciones de altura.

3. Lugar
Obra
Costo
Unidad
Cd. México
Casa de
materiales
$336
módulos
mixquiahuala
Casa de
Materiales
$390
Hojas de
2.44 x 1.44
“tula
Casa de
Materiales
$650
Módulos
Otros:
El PANEL W..MURO 2" #5x5 lleva al centro un alma de barras
poligonales de poliestireno expandido y la malla tiene una
cuadrícula de 5cm x 5cm.

4. http://www.panelw.com/espanol/panelw_que
_es.html
http://aislapanel.com/ventascorpap.html

5. adobe
Tradicional / Prefabricado / Vanguardia
Historia constructiva:
En el antiguo Egipto se empleo
frecuentemente, fue elaborado con limo del
Nilo, en la construcción de casas, tumbas y en
palacios.
En México las casas de adobe son aún
patrimonio de muchas familias humildes, que
conservan esta tradición desde tiempos
inmemoriales. Mezclar pasto seco con el barro
permite una correcta aglutinación, gran
resistencia a la intemperie y evita que los
bloques una vez solidificados tiendan a
agrietarse. Posteriormente los bloques se
adhieren entre sí con barro para levantar
muros.

6. Función constructiva:
El adobe esta disponible en abundancia y no
requiere de procesos industriales o
componentes químicos para poder trabajar
con él. Puesto que se puede usar la misma
tierra del terreno en que se construye la casa,
se puede hacer el adobe en el mismo sitio,
ahorrándose así los gastos para la compra y
transporte de material de construcción. Adobe
es térmico. Guarda el calor en temporada fría y
mantiene la casa fresca en el tiempo de calor.
Aparte regulariza la humedad, que ayuda a
mantener un clima saludable dentro de la casa

7. Procedimiento
constructivo:
1.- Tamizar el terreno(limpiar la tierra).
2.-Medir y mezclar bien los componentes
(añadir paja en proporción 1 – 8).
3.-Comprobar el grado de humedad de la
mezcla.
4.-Moldear
en
el
molde
artesanal
inmediatamente.
5.-Contral de calidad( 28cm x 14cm x 7cm) (2 – 3
días de secado).

8. Costo constructivo:
Lugar
Obra
Costo
mixquiahu
ala
Casahabitació
n
ya no
se
utiliza
mixquiahu
ala
Casa
habitació
n
Unidad

9. http://es.wikipedia.org/wiki/Adobe
http://adobeparaconstruccion.host22.com/

10. TABLAROCA
Es un muro ligero hecho a base de paneles de
yeso entre dos capas de cartón reciclado
Las placas mas delgadas se utilizan para zonas
curvas.
Las placas mas gruesas son se utilizan para
reforzar los muros contra fuego o para mejorar
el aislamiento del ruido.
HISTORIA CONSTRUCTIVA:
Fue inventado en 1894 por Augustine Sackett,
quien patenta un tablero creado a base de
múltiples capas de papel, paja y alquitrán, cinco
años más tarde, al ver que es un tablero muy
inflamable, decide cambiar las capas de paja y
cambia por yeso y lo llama “SACKETT WALL
BOARD”.
En 1902 unas empresas desarrollan un block a
base de yeso resisten al fuego.
En 1916 se eliminan las múltiples capas de
yeso.
En 1969 llega a México con el nombre de yeso
Panamericano.

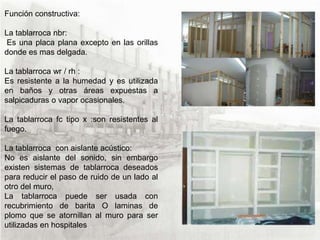

11. Función constructiva:
La tablarroca nbr:
Es una placa plana excepto en las orillas
donde es mas delgada.
La tablarroca wr / rh :
Es resistente a la humedad y es utilizada
en baños y otras áreas expuestas a
salpicaduras o vapor ocasionales.
La tablarroca fc tipo x :son resistentes al
fuego.
La tablarroca con aislante acústico:
No es aislante del sonido, sin embargo
existen sistemas de tablarroca deseados
para reducir el paso de ruido de un lado al
otro del muro,
La tablarroca puede ser usada con
recubrimiento de barita O laminas de
plomo que se atornillan al muro para ser
utilizadas en hospitales .

12. PROCEDIMIENTO CONSTRUCTIVO:
a)Los canales de amarre se colocan uno en el piso y
otro en el techo, plomeándolos y alineándolos
perfectamente de acuerdo con el trazo preliminar,
anclándolos con taquetes, a distancias no mayores de
60 cm a ejes y a no más de 5 cm de los extremos de
cada
canal.
b) Los postes metálicos, se introducen dentro de los
canales y se hacen girar hasta quedar perfectamente
ajustados. La separación normal es de 61 cm a ejes.
No es necesario asegurar mecánicamente la unión del
canal y el poste exceptuando en los siguientes casos.
*Postes adyacentes a marcos de puertas y ventanas.
*Intersección
de
muros
y
esquinas.
Los cuales deberán de ser asegurados en la parte
inferior y superior por los tornillos a través de los
costados
de
postes
y
canales.
Deberán de colocarse postes a una distancia no mayor
a 5 cm de marcos de puertas, esquinas, intersecciones
de muros y otros puntos ya mencionados. Los marcos
de puertas y ventanas deberán de enmarcarse con
postes a todo lo largo desde el canal de piso al techo
uniendo ambos elementos por medio de tornillos.
Si es necesario, los postes puedes empalmarse
insertando uno dentro de otro con un traslape mínimo
de 20 cm, asegurándolo con dos tornillos a cada flanco.
Si se requiere que el muro sea aislante térmico
acústico, antes de cerrar las dos caras con la placa de
yeso, se coloca solo una cara, y se instala la fibra de
vidrio.|

13. Costo constructivo:
Lugar
Obra
Costo
Atotonilco
Oficinas
$95.00
Atitalaquia
Casahabitación
$150.00
Apaxco
Género
$85.00
Otros:
Fire code tipo x.
Combinan todas las ventajas de los tableros
normales con una resistencia adicional a la
exposición del fuego.

14. http://tablarocaguadalajara.piesa.com.mx/precios/tabl
aroca-usg/tablaroca-usg-2/

15. ARMEX
Tradicional
CARACTERÍSTICAS:
El armex se refiere a castillos que van
colados con concreto, con los cuales se
forma la estructura de la casa para unión
de muros de block y/o apoyos para carga
de bóveda (losa del techo o entrepiso).

16. FUNCIÓN CONSTRUCTIVA:
Todos los muros son hechos de concreto
en su totalidad pues ventaja o desventaja
contra el muro de block, pues el de
concreto en mas angosto 7 u 8 cm. y el de
block es de 12 a 15 cm.
Ambos muros de block o concreto son
resistentes, es mas acústico en muro de
block.
Y en el muro de block si puedes clavar un
calvo, en el muro de concreto tienes que
usar taquetes.

17. PROCEDIMIENTO CONSTRUCTIVO:
El comportamiento de muros reforzados
con castillos electro soldados De acero es
cuando menos igual al de los muros
reforzados con castillos tradicionales.
Igual resistencia a castillos tradicionales
Ahorros hasta 50% en material y mano de
obra y 70% en tiempo de ejecución

18. Costo constructivo:
Lugar
Obra
Cost
o
Tlaxcoapa
n
Casahabitación
$85
Tetepango
Casahabitación
$90
Tula
Casa
$78
MANTENIMIENTO.No necesita de mantenimiento ya que es
un material estructural
Duración es extensa

19. http://www.cargo-lift.com.mx/base.php?dat=21

21. CONCRETO
Tradicional
CARACTERÍSTICAS:
Las losas de concreto forman la parte mas difícil
y que al mismo tiempo requiere mas trabajo del
proceso constructivo, por lo que deben hacerse
en forma cuidadosa con objeto de evitar
posibles accidentes motivados por defectos de
construcción. Las losas de concreto armado se
apoyan sobre muros o vigas. El armado se hace
con varilla del numero 2 1/2 o del 3.
Losa de concreto: cubierta plana, que cubre y
cierra una casa en su parte superior y que
queda bastante resistente como para andar
sobre ella.
Las losas son elementos estructurales
bidimensionales, en los que la tercera
dimensión es pequeña comparada con las otras
dos dimensiones básicas. Las cargas que
actúan sobre las losas son esencialmente
perpendiculares al plano principal de las
mismas, por lo que su comportamiento está
dominado por la flexión.

22. FUNCIÓN CONSTRUCTIVA:
El armado se hace igual que para cualquier
tamaño de losa lo que cambia es la cantidad de
varilla y la separación de estas , que es de
acuerdo al tamaño del cuarto. Siempre y cuando
la suma del lado mayor y menor de la losa no
sumen mas de 9 metros, por que de ser así
necesitaría una viga en medio.
Función arquitectónica:
Separa unos espacios verticales formando los
diferentes pisos de una construcción; para que
esta función se cumpla de una manera
adecuada, la losa debe garantizar el aislamiento
del ruido, del calor y de visión directa, es decir,
que no deje ver las cosas de un lado a otro.
Función estructural:
Las losas o placas deben ser capaces de
sostenerlas cargas de servicio como el
mobiliario y las personas, lo mismo que su
propio peso y el de los acabados como pisos y
revoques. Además forman un diafragma rígido
intermedio, para atender la función sísmica del
conjunto.

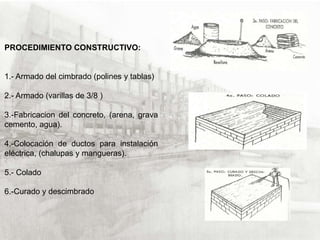

23. PROCEDIMIENTO CONSTRUCTIVO:
1.- Armado del cimbrado (polines y tablas)
2.- Armado (varillas de 3/8 )
3.-Fabricacion del concreto, (arena, grava
cemento, agua).
4.-Colocación de ductos para instalación
eléctrica, (chalupas y mangueras).
5.- Colado
6.-Curado y descimbrado

24. Costo constructivo:
Lugar
Obra
Costo
Unidad
Atitalaquia
Casa
$155
M2,
Bojay
Casa
$180
M2
Tlaxcoapan
Casa
$150
M2,

25. http://armadodelosa.blogspot.mx/

26. Vigueta-bovedilla
Prefabricado
Historia constructiva:
El sistema de vigueta y bovedilla esta
constituido por los elementos portantes
que son las viguetas de concreto pres
forzado y las bovedillas como elementos
aligerantes. Las viguetas se producen en
diferentes tamaños (sección geométrica) y
diferentes armados, así mismo las
bovedillas tienen diferentes secciones
tanto en longitud, ancho y peralte, de tal
forma que se tiene una gran variedad de
combinaciones que pueden satisfacer
cualquier necesidad

27. Función constructiva:
Este sistema constructivo tiene la ventaja
de construir losas sin cimbra, por que al
apoyarse las bovedillas en las viguetas se
cubre toda la superficie.
Las viguetas se apoyan sobre los muros o
vigas, apuntalándolas provisionalmente.
Los elementos ligeros son las bovedillas
que se apoyan sobre las viguetas, aligeran
la losa y sirven de cimbra al concreto
colado en sitio.
Su función es eliminar la cimbra de
contacto, aligerar la losa, aislante térmico y
acústico, obteniendo más seguridad y
calidad en la aplicación de este sistema
constructivo.

28. procedimiento constructivo:
PASO 1: APUNTALAMIENTO
Se colocan puntales y largueros de apoyo y nivelación. y se
retiran a los 7 días del colado de la capa de compresión.
PASO 2: COLOCACION DE VIGUETAS
Colocar las viguetas apoyadas sobre los muros que hayamos
definido como los cargadores de nuestra losa. Las viguetas se
colocan de forma manual sobre los muros cargadores. A partir
del muro de arranque se colocan la primera vigueta .
PASO 3: ALINEAR VIGUETAS
Se colocan bovedillas en los extremos de las viguetas para
obtener la separación correcta de estas, además de facilitar la
posterior colocación de las demás bovedillas de forma alineada.
PASO 4: COLOCAR LAS BOVEDILLAS
Se colocan las bovedillas cuidando que queden bien asentadas
y lo más juntas posible. La colocación también se hace de forma
manual.
PASO 5: COLOCAR INSTALACIONES ELECTRICAS
Despues de que las bovedillas han quedado en su lugar, se
colocan las mangueras para la instalación eléctrica. Estas se
ponen sobre los muros y por los huecos de las bovedillas.
PASO 6: COLOCAR MALLA ELECTRO SOLDADA
Se presenta y corta al tamaño requerido y se amarra con
alambre recocido a la varilla superior de las viguetas y a las
cadenas de cerramiento.
PASO 7: COLADO DE LA CAPA DE COMPRESION
Se tapan los huecos de las bovedillas de los extremos y/o
aquellas que se hayan recortado para ajustar el claro

29. Costo constructivo:
Lugar
Obra
Costo
Unidad
Tlaxcoapan
Casahabitación
$186
M2
Tlaxcoapan
Casahabitación
$198
M2
Tlaxcoapan
Interés
social
$240
M2

30. http://www.anippac.org.mx/2005/seccion04.html
http://viguetaybovedilla31.blogspot.mx/

33. GRAVA
Tradicional / Prefabricado /
Vanguardia
La grava es el resultado de la
fragmentación de rocas, que puede ser de
manera natural o producido por el hombre.
Propiedades físicas:
Limpieza y ausencia de impurezas dando
resultados correctos en resistencia y
fraguado.
Sus propiedades fundamentales
resistencia, dureza y durabilidad
son:
Mecánicas
La grava es inerte frente al cemento por lo
que no produce reacciones secundarias
perjudiciales.

34. Propiedades de origen:
Orgánico / Pétreo / Metálico / Sintético / Cerámico
Composición Básica de minerales
Propiedades de función:
Resistencia / Aglomerante / Acabado
Es de resistencia ya que este material lo
utilizamos principalmente en construcciones.
Se utiliza mucho para construir caminos y
superficies, especialmente en zonas rurales con
poco tráfico
Propiedades de intervención:
Estructural / Aislante / Recubrimiento
Se combina con diferentes materiales, un ejemplo el
cemento y la arena y esto hace que la estructura sea
mas resistente.

35. Especificación:
Lugar
Marcas
Costo
(sin IVA)
Unidad
Atitalaquia
grava
$ 1100
viaje
Tlaxcuapan
grava
$ 1200
viaje
Tlaxcuapan
grava
$ 90
carretilla
Modelos:
Sus calibres son de: ¾, ½ y 3/8.
Mantenimiento y limpieza: No necesita de
mantenimiento ya que es un material que
esta adherible a otro y en la mayoría de los
casos no es visible.
Durabilidad :
Extensa ya que es un material resistible a
diferentes cambios de temperaturas

36. Propiedades sensoriales:
Como vemos en esta construcción
(casa), nos percatamos de que grava no
se ve ya que es un elemento estructural.
Y esta debajo del aplanado con el
cemento, arena y grava.
La utilidad de la grava en el concreto es
doble, efectivamente sirve de relleno,
economizando cemento y arena, pero
además y muy importante es que previene
la formación de fisuras en la estructura una
vez endurecida (retracción por secado).
Una estructura hecha solo con cemento y
arena se cuartearía.

37. ARENA
Tradicional / Prefabricado /
Vanguardia
Propiedades físicas:
Mecánicas
Descripción
Ópticas
Partículas de roca caliza de tamaño de 4.75
mm y forma
cúbica las cuales se han obtenido de un
proceso de
trituración, lavado y cernido de piedra. El
módulo de
finura esta entre 2.70 a 3.00.
Acústicas
Descripción
Eléctricas
Descripción
Térmicas
Descripción
Magnéticas
Descripción

38. Propiedades de origen:
Orgánico / Pétreo / Metálico / Sintético / Cerámico
Es el material que resulta de la desintegración natural de las
rocas o se obtiene de la trituración de las mismas, y cuyo
tamaño es inferior a los 5mm. Para su uso se clasifican las
arenas por su tamaño. A tal fin se les hace pasar por unos
tamices que van reteniendo los granos mas gruesos y dejan
pasar los más finos.
Propiedades de función:
Resistencia / Aglomerante / Acabado
La forma cúbica del agregado permite un mejor
desempeño en las mezclas de concreto y morteros.
USOS:
• Concreto
• Morteros
• Adoquines
• Decoración
• Prefabricados livianos y arquitectónicos
Propiedades de intervención:
Estructural / Aislante / Recubrimiento
Es utilizada con mayor frecuencia para concretos, para colados,
para pegue de ladrillo, para enjarre, concretos para lozas de uso
pesado.

39. Especificación:
Lugar
Marcas
Costo
(sin IVA)
Unidad
Nombre
Nombre
$
M2, KG, ML
Nombre
Nombre
$
M2, KG, ML
Nombre
Nombre
$
M2, KG, ML

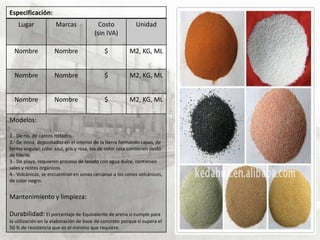

Modelos:
1.- De río, de cantos rodados.
2.- De mina, depositados en el interior de la tierra formando capas, de
forma angular, color azul, gris y rosa, los de color rosa contienen oxido
de hierro.
3.- De playa, requieren proceso de lavado con agua dulce, contienen
sales y restos orgánicos.
4.- Volcánicas, se encuentran en zonas cercanas a los conos volcánicos,
de color negro.
Mantenimiento y limpieza:
Durabilidad: El porcentaje de Equivalente de arena si cumple para
la utilización en la elaboración de base de concreto porque si supera el
50 % de resistencia que es el mínimo que requiere.

40. Propiedades sensoriales:
Arena fina: es la que sus granos pasan por un tamiz de mallas de 1mm
de diámetro y son retenidos por otro de 0.25mm.
Arena media: es aquella cuyos granos pasan por un tamiz de 2.5mm
de diámetro y son retenidos por otro de 1mm.
Arena gruesa: es la que sus granos pasan por un tamiz de 5mm de
diámetro y son retenidos por otro de 2.5mm. Las arenas de granos
gruesos dan, por lo general, morteros más resistentes que las finas, si
bien tienen el inconveniente de necesitar mucha pasta de
conglomerante para rellenar sus huecos y ser adherentes

41. CEMENTO
Tradicional / Prefabricado / Vanguardia
Propiedades físicas:
Mecánicas
Descripción
Ópticas
Descripción
Acústicas
Descripción
Eléctricas
Descripción
Térmicas
Descripción
Magnéticas
Descripción

42. Propiedades de origen:
Orgánico / Pétreo / Metálico / Sintético / Cerámico.
Es genera a través de la extracción de piedra
caliza, arcilla y arena.
Propiedades de función:
Resistencia / Aglomerante / Acabado
Mezclado con agregados pétreos (grava y
arena) y agua, crea una mezcla uniforme,
maleable y plástica que fragua y se endurece,
adquiriendo consistencia pétrea, denominada
concreto o mortero.
Propiedades de intervención:
Estructural / Aislante / Recubrimiento.
Cuando la mezcla de los materiales pétreos ya
esta uniformemente mezclada, el fraguado
comienza en 25 min y termina en unas horas
más tarde.

43. Especificación:
Lugar
Marcas
Costo
(sin IVA)
Unidad
Nombre
Cemento
comex
$ 1650
Tonelada
Nombre
Cemento
apaxco
$ 84
Bulto
Nombre
Cemento
Cemex
$5
KG
Modelos:
Diferentes maracas, cruz azul, Cemex, apaxco,
LAFARGE.
Mantenimiento y limpieza:
No necesita de mantenimiento
Durabilidad: Es muy resistente

44. Propiedades sensoriales:
Descripción perceptual
Descripción perceptual

46. VARILLA
Tradicional / PREFABRICADO / Vanguardia
Propiedades físicas:
Mecánicas
Tiene esta propiedad por que es maleable ya que se
puede doblar como el usuario la quiera
Ópticas
Acústicas
Eléctricas
Térmicas
MAGNÉTICAS
Tiene esta propiedad ya que son metales.

47. PROPIEDADES DE ORIGEN:
Orgánico / Pétreo / METÁLICO / Sintético / Cerámico
Las varillas se utilizan como refuerzo de concreto; son
barras de acero generalmente de sección circular con
diámetro superior a los 5 milímetros, aunque por lo
común sus diámetros se especifican en fracciones de
pulgada.
PROPIEDADES DE FUNCIÓN:
RESISTENCIA / Aglomerante / Acabado
La superficie de estos cilindros está provista de
rebordes (corrugaciones) que mejoran la adherencia a
los materiales aglomerantes e inhiben el movimiento
relativo longitudinal entre la varilla y el concreto que la
rodea, y de hecho el papel de las varillas no es sólo
reforzar la estructura del concreto armado, sino
absorber los esfuerzos de tracción y torsión.
Propiedades de intervención:
ESTRUCTURAL / Aislante / Recubrimiento
Contiene esta propiedad ya que se utiliza en la
estructura, es decir, es la base de el edificio, ya que es
la que soporta todo el peso de los edificios.

48. Especificación:
Lugar
Marcas
Costo
(sin IVA)
Unidad
Tlahuelilpan
Nombre
$
M2, KG, ML
Nombre
Nombre
$
M2, KG, ML
Nombre
Nombre
$
M2, KG, ML

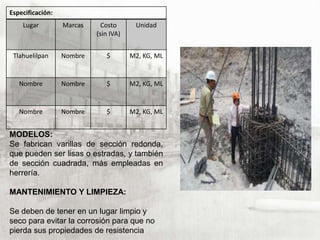

MODELOS:
Se fabrican varillas de sección redonda,
que pueden ser lisas o estradas, y también
de sección cuadrada, más empleadas en
herrería.
MANTENIMIENTO Y LIMPIEZA:
Se deben de tener en un lugar limpio y
seco para evitar la corrosión para que no
pierda sus propiedades de resistencia

49. Propiedades sensoriales:
Cuando observamos una obra que esta en
construcción y se esta utilizando varillas nos da la
sensación de que el edificio estará muy reforzado
obviamente dependiente del grosor de la varilla.
Los edificios que son construidos con este material
nos dan la sensación de que son resistentes a
muchas fuerzas y pesos que se le pueden aplicar.

50. Material:
viga
Tradicional / Prefabricado / Vanguardia
Propiedades físicas:
Mecánicas
Descripción
Ópticas
Descripción
Acústicas
Descripción
Eléctricas
En un buen conductor eléctrico
Térmicas
Descripción
Magnéticas
Descripción

51. Propiedades de origen:
Orgánico / Pétreo / Metálico / Sintético /
Cerámico
Propiedades de función:
Resistencia / Aglomerante / Acabado
La viga es una estructura horizontal que
puede sostener carga entre dos apoyos sin
crear empuje lateral en éstos
Propiedades de intervención:
Estructural / Aislante / Recubrimiento
. El uso más imponente de una viga, tal vez
sea el que aplica a la estructura de puentes.

52. Especificación:
Lugar
Marcas
Costo
(sin IVA)
Unidad
Nombre
Nombre
$
M2, KG, ML
Nombre
Nombre
$
M2, KG, ML
Nombre
Nombre
$
M2, KG, ML

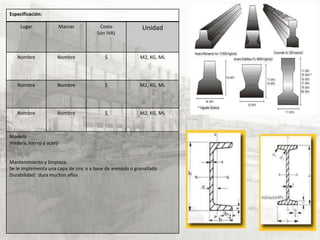

Modelo
madera, hierro y acero
Mantenimiento y limpieza:
Se le implementa una capa de zinc o a base de arenado o granallado
Durabilidad: dura muchos años

53. Descripción perceptual
Descripción perceptual
