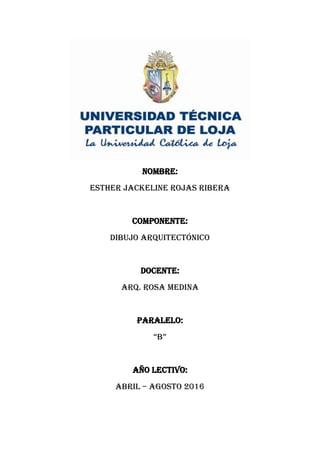

1. Nombre:
Esther Jackeline Rojas Ribera
Componente:
Dibujo Arquitectónico
Docente:
Arq. Rosa Medina
Paralelo:
“B”
Año Lectivo:
Abril – Agosto 2016

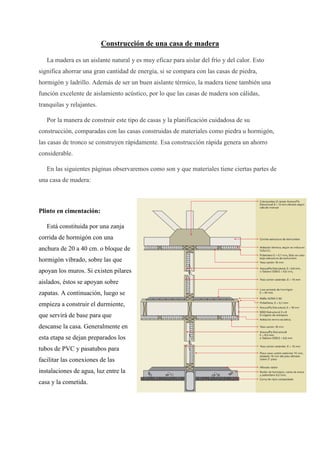

2. Construcción de una casa de madera
La madera es un aislante natural y es muy eficaz para aislar del frío y del calor. Esto
significa ahorrar una gran cantidad de energía, si se compara con las casas de piedra,
hormigón y ladrillo. Además de ser un buen aislante térmico, la madera tiene también una
función excelente de aislamiento acústico, por lo que las casas de madera son cálidas,
tranquilas y relajantes.
Por la manera de construir este tipo de casas y la planificación cuidadosa de su
construcción, comparadas con las casas construidas de materiales como piedra u hormigón,
las casas de tronco se construyen rápidamente. Esa construcción rápida genera un ahorro
considerable.
En las siguientes páginas observaremos como son y que materiales tiene ciertas partes de
una casa de madera:
Plinto en cimentación:
Está constituida por una zanja
corrida de hormigón con una
anchura de 20 a 40 cm. o bloque de
hormigón vibrado, sobre las que
apoyan los muros. Si existen pilares
aislados, éstos se apoyan sobre
zapatas. A continuación, luego se
empieza a construir el durmiente,
que servirá de base para que
descanse la casa. Generalmente en
esta etapa se dejan preparados los
tubos de PVC y pasatubos para
facilitar las conexiones de las
instalaciones de agua, luz entre la
casa y la cometida.

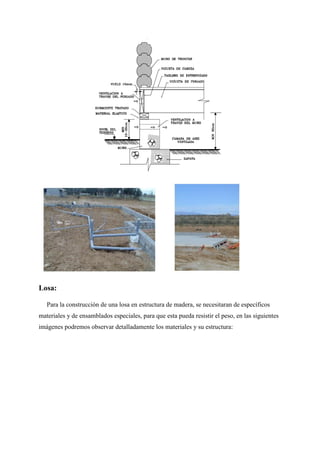

3. Losa:
Para la construcción de una losa en estructura de madera, se necesitaran de específicos
materiales y de ensamblados especiales, para que esta pueda resistir el peso, en las siguientes
imágenes podremos observar detalladamente los materiales y su estructura:

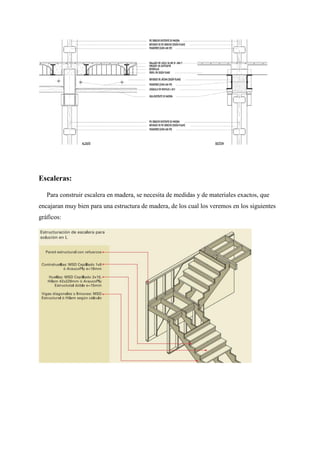

4. Escaleras:
Para construir escalera en madera, se necesita de medidas y de materiales exactos, que
encajaran muy bien para una estructura de madera, de los cual los veremos en los siguientes
gráficos:

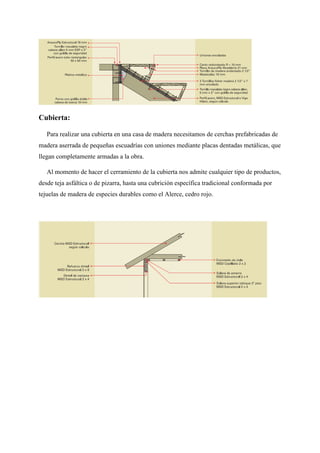

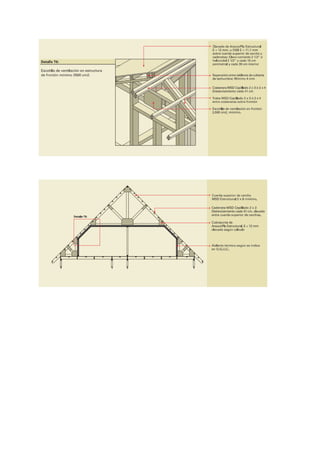

5. Cubierta:
Para realizar una cubierta en una casa de madera necesitamos de cerchas prefabricadas de
madera aserrada de pequeñas escuadrías con uniones mediante placas dentadas metálicas, que
llegan completamente armadas a la obra.
Al momento de hacer el cerramiento de la cubierta nos admite cualquier tipo de productos,
desde teja asfáltica o de pizarra, hasta una cubrición específica tradicional conformada por
tejuelas de madera de especies durables como el Alerce, cedro rojo.

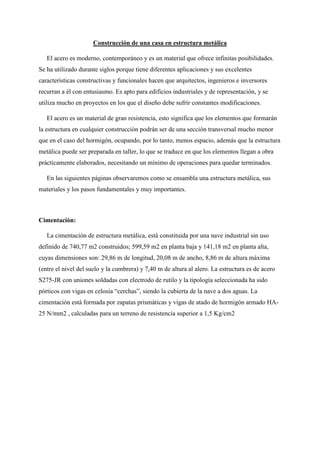

7. Construcción de una casa en estructura metálica
El acero es moderno, contemporáneo y es un material que ofrece infinitas posibilidades.
Se ha utilizado durante siglos porque tiene diferentes aplicaciones y sus excelentes
características constructivas y funcionales hacen que arquitectos, ingenieros e inversores
recurran a él con entusiasmo. Es apto para edificios industriales y de representación, y se
utiliza mucho en proyectos en los que el diseño debe sufrir constantes modificaciones.
El acero es un material de gran resistencia, esto significa que los elementos que formarán
la estructura en cualquier construcción podrán ser de una sección transversal mucho menor
que en el caso del hormigón, ocupando, por lo tanto, menos espacio, además que la estructura
metálica puede ser preparada en taller, lo que se traduce en que los elementos llegan a obra
prácticamente elaborados, necesitando un mínimo de operaciones para quedar terminados.
En las siguientes páginas observaremos como se ensambla una estructura metálica, sus
materiales y los pasos fundamentales y muy importantes.
Cimentación:
La cimentación de estructura metálica, está constituida por una nave industrial sin uso
definido de 740,77 m2 construidos; 599,59 m2 en planta baja y 141,18 m2 en planta alta,
cuyas dimensiones son: 29,86 m de longitud, 20,08 m de ancho, 8,86 m de altura máxima
(entre el nivel del suelo y la cumbrera) y 7,40 m de altura al alero. La estructura es de acero
S275-JR con uniones soldadas con electrodo de rutilo y la tipología seleccionada ha sido
pórticos con vigas en celosía “cerchas”, siendo la cubierta de la nave a dos aguas. La
cimentación está formada por zapatas prismáticas y vigas de atado de hormigón armado HA-
25 N/mm2 , calculadas para un terreno de resistencia superior a 1,5 Kg/cm2

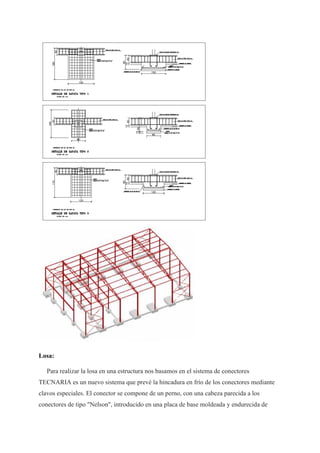

8. Losa:
Para realizar la losa en una estructura nos basamos en el sistema de conectores
TECNARIA es un nuevo sistema que prevé la hincadura en frío de los conectores mediante
clavos especiales. El conector se compone de un perno, con una cabeza parecida a los
conectores de tipo "Nelson", introducido en una placa de base moldeada y endurecida de

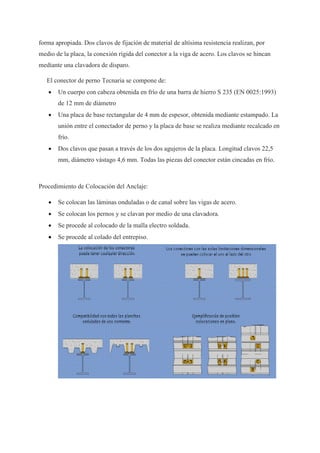

9. forma apropiada. Dos clavos de fijación de material de altísima resistencia realizan, por
medio de la placa, la conexión rígida del conector a la viga de acero. Los clavos se hincan
mediante una clavadora de disparo.
El conector de perno Tecnaria se compone de:
 Un cuerpo con cabeza obtenida en frío de una barra de hierro S 235 (EN 0025:1993)
de 12 mm de diámetro
 Una placa de base rectangular de 4 mm de espesor, obtenida mediante estampado. La
unión entre el conectador de perno y la placa de base se realiza mediante recalcado en
frío.
 Dos clavos que pasan a través de los dos agujeros de la placa. Longitud clavos 22,5
mm, diámetro vástago 4,6 mm. Todas las piezas del conector están cincadas en frío.
Procedimiento de Colocación del Anclaje:
 Se colocan las láminas onduladas o de canal sobre las vigas de acero.
 Se colocan los pernos y se clavan por medio de una clavadora.
 Se procede al colocado de la malla electro soldada.
 Se procede al colado del entrepiso.

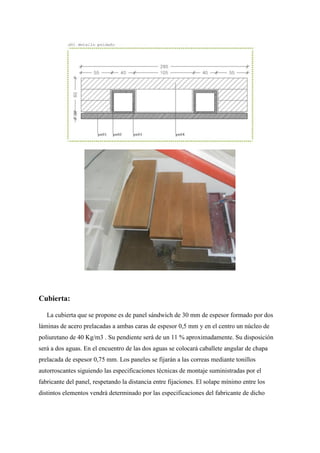

10. Escaleras :
La estructura de acero laminado es realizada en taller empleando perfiles UPN 180. Así
mismo, los peldaños se ejecutan con chapas de acero de 10 mm de espesor y dos perfiles
tubulares de dimensiones 40.40.3.

11.  Peldañeado de madera de roble
Sobre la estructura de acero laminado se colocan unos listones de madera de roble tratada con
aceite, cuyo espesor es de 25 mm.

12. Cubierta:
La cubierta que se propone es de panel sándwich de 30 mm de espesor formado por dos
láminas de acero prelacadas a ambas caras de espesor 0,5 mm y en el centro un núcleo de
poliuretano de 40 Kg/m3 . Su pendiente será de un 11 % aproximadamente. Su disposición
será a dos aguas. En el encuentro de las dos aguas se colocará caballete angular de chapa
prelacada de espesor 0,75 mm. Los paneles se fijarán a las correas mediante tonillos
autorroscantes siguiendo las especificaciones técnicas de montaje suministradas por el
fabricante del panel, respetando la distancia entre fijaciones. El solape mínimo entre los
distintos elementos vendrá determinado por las especificaciones del fabricante de dicho

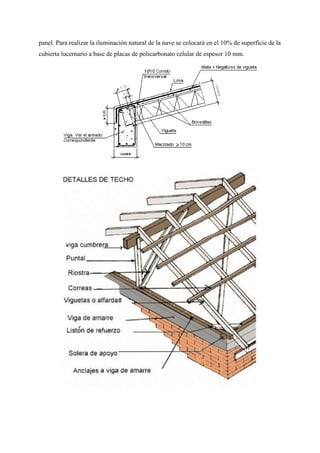

13. panel. Para realizar la iluminación natural de la nave se colocará en el 10% de superficie de la
cubierta lucernario a base de placas de policarbonato celular de espesor 10 mm.

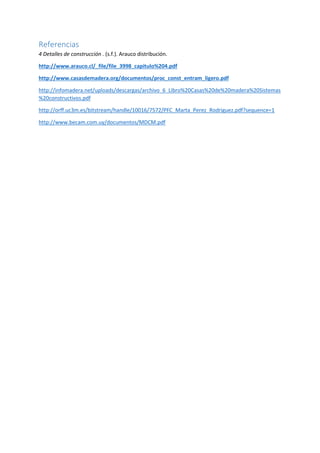

14. Referencias
4 Detalles de construcción . (s.f.). Arauco distribución.
http://www.arauco.cl/_file/file_3998_capitulo%204.pdf
http://www.casasdemadera.org/documentos/proc_const_entram_ligero.pdf
http://infomadera.net/uploads/descargas/archivo_6_Libro%20Casas%20de%20madera%20Sistemas
%20constructivos.pdf
http://orff.uc3m.es/bitstream/handle/10016/7572/PFC_Marta_Perez_Rodriguez.pdf?sequence=1
http://www.becam.com.uy/documentos/MDCM.pdf
