1. CIELOS RASOS
Y
FALSOS CIELOS
RASOS

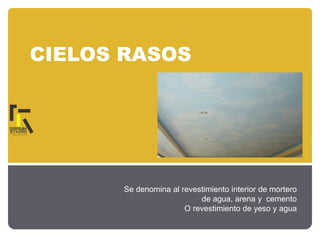

2. CIELOS RASOS
Se denomina al revestimiento interior de mortero
de agua, arena y cemento
O revestimiento de yeso y agua

3. Cemento
 Se denomina al revestimiento interior de mortero de agua, arena y cemento
 también llamado de revoque ( cemento y arena fina)

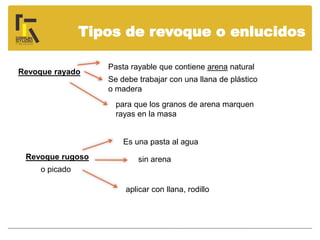

4. Tipos de revoque o enlucidos
Revoque rayado
Revoque rugoso
Pasta rayable que contiene arena natural
Se debe trabajar con una llana de plástico
o madera
para que los granos de arena marquen
rayas en la masa
o picado
Es una pasta al agua
sin arena
aplicar con llana, rodillo

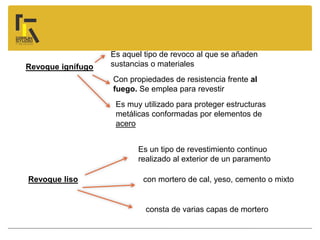

5. Revoque liso
Revoque ignífugo
Es un tipo de revestimiento continuo
realizado al exterior de un paramento
con mortero de cal, yeso, cemento o mixto
consta de varias capas de mortero
Es aquel tipo de revoco al que se añaden
sustancias o materiales
Con propiedades de resistencia frente al
fuego. Se emplea para revestir
Es muy utilizado para proteger estructuras
metálicas conformadas por elementos de
acero

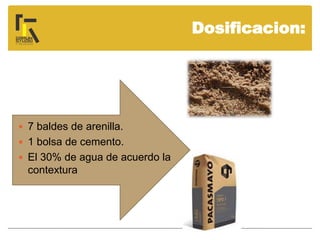

6. Dosificacion:
 7 baldes de arenilla.
 1 bolsa de cemento.
 El 30% de agua de acuerdo la
contextura

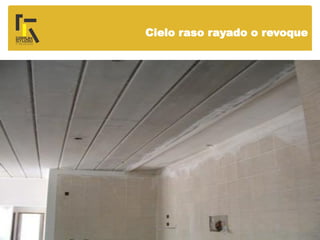

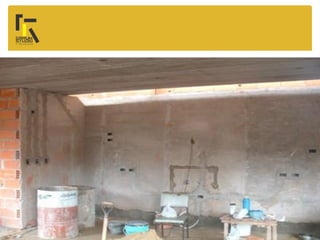

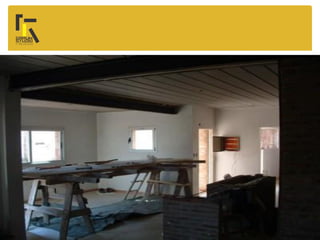

9. Cielo raso rayado o revoque

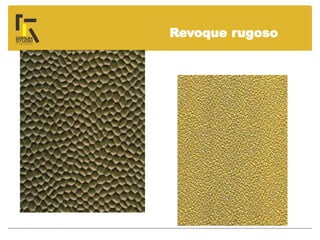

10. Revoque rugoso

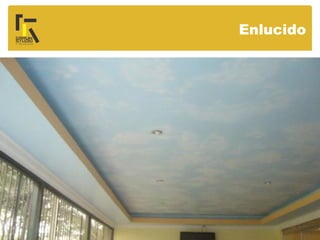

11. Enlucido

12. Techo estucado

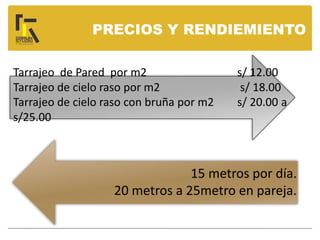

13. PRECIOS Y RENDIEMIENTO
Tarrajeo de Pared por m2 s/ 12.00
Tarrajeo de cielo raso por m2 s/ 18.00
Tarrajeo de cielo raso con bruña por m2 s/ 20.00 a
s/25.00
15 metros por día.
20 metros a 25metro en pareja.

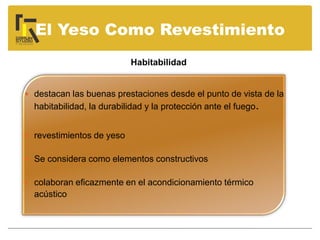

14. El Yeso Como Revestimiento
 destacan las buenas prestaciones desde el punto de vista de la
habitabilidad, la durabilidad y la protección ante el fuego.
 revestimientos de yeso
 Se considera como elementos constructivos
 colaboran eficazmente en el acondicionamiento térmico
acústico
Habitabilidad

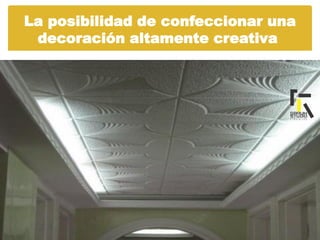

17. La posibilidad de confeccionar una
decoración altamente creativa

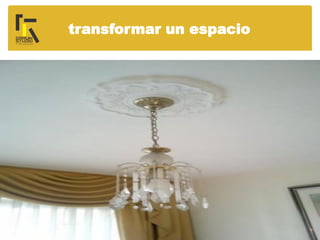

18. transformar un espacio

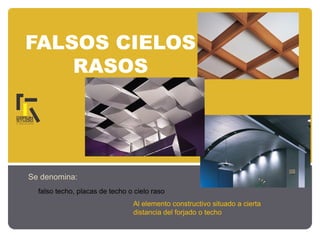

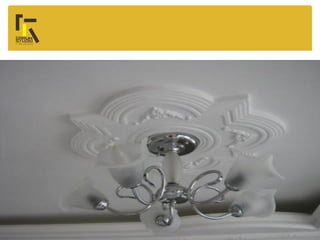

21. FALSOS CIELOS
RASOS
Se denomina:
falso techo, placas de techo o cielo raso
Al elemento constructivo situado a cierta
distancia del forjado o techo

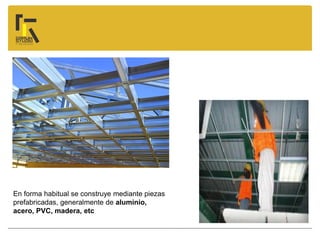

22. En forma habitual se construye mediante piezas
prefabricadas, generalmente de aluminio,
acero, PVC, madera, etc

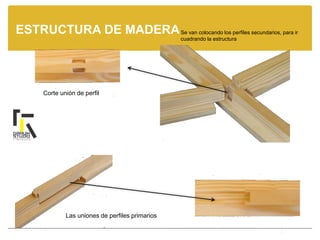

23. Las uniones de perfiles primarios
Se van colocando los perfiles secundarios, para ir
cuadrando la estructura
Corte unión de perfil
ESTRUCTURA DE MADERA

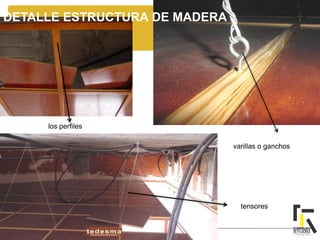

24. DETALLE ESTRUCTURA DE MADERA
varillas o ganchos
tensores
los perfiles

25. -Absorción acústica.
-Resistencia térmica.
-Alto contenido estético.
-Flexibilidad del diseño.
-facilidad de instalación modular.
Los Falsos Cielos Rasos poseen características propias de:
Características

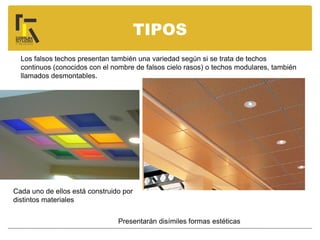

26. TIPOS
Los falsos techos presentan también una variedad según si se trata de techos
continuos (conocidos con el nombre de falsos cielo rasos) o techos modulares, también
llamados desmontables.
Cada uno de ellos está construido por
distintos materiales
Presentarán disímiles formas estéticas

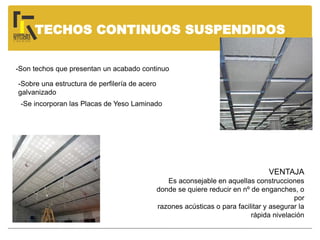

27. TECHOS CONTINUOS SUSPENDIDOS
-Son techos que presentan un acabado continuo
-Sobre una estructura de perfilería de acero
galvanizado
-Se incorporan las Placas de Yeso Laminado
VENTAJA
Es aconsejable en aquellas construcciones
donde se quiere reducir en nº de enganches, o
por
razones acústicas o para facilitar y asegurar la
rápida nivelación

28. Estructura secundaria:
- Perfil T 47: Placa de acero galvanizado de 0.6
mm de dimensiones 17*47*18. A este se atornillan
las placas de Yeso Laminado.
- Pieza conexion T 47: de acero galvanizado de
0.6 mm de dimensiones 13.7*45*13.7. Sirve de
empalme para las palcas PH 4.
Estructura primaria:
- Perfil primario PH 45: placa de acero
galvanizado de 0.8 mm, y de dimensiones
22*43.5*33.5.
- Canal: Perfil en forma de U de acero
galvanizado de 0.55 mm, de dimensiones
30*45.8*30. Son los perfiles perimetrales
donde se encajan los PH 45.

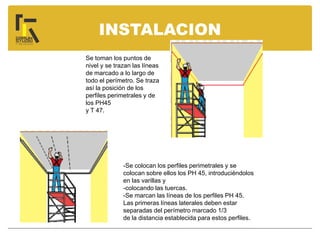

29. INSTALACION
Se toman los puntos de
nivel y se trazan las líneas
de marcado a lo largo de
todo el perímetro. Se traza
así la posición de los
perfiles perimetrales y de
los PH45
y T 47.
-Se colocan los perfiles perimetrales y se
colocan sobre ellos los PH 45, introduciéndolos
en las varillas y
-colocando las tuercas.
-Se marcan las líneas de los perfiles PH 45.
Las primeras líneas laterales deben estar
separadas del perímetro marcado 1/3
de la distancia establecida para estos perfiles.

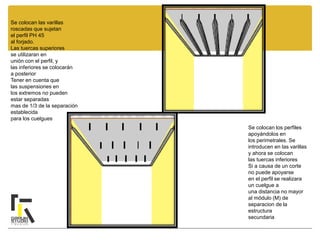

30. Se colocan las varillas
roscadas que sujetan
el perfil PH 45
al forjado.
Las tuercas superiores
se utilizaran en
unión con el perfil, y
las inferiores se colocarán
a posterior
Tener en cuenta que
las suspensiones en
los extremos no pueden
estar separadas
mas de 1/3 de la separación
establecida
para los cuelgues
Se colocan los perfiles
apoyándolos en
los perimetrales. Se
introducen en las varillas
y ahora se colocan
las tuercas inferiores
Si a causa de un corte
no puede apoyarse
en el perfil se realizara
un cuelgue a
una distancia no mayor
al módulo (M) de
separacion de la
estructura
secundaria

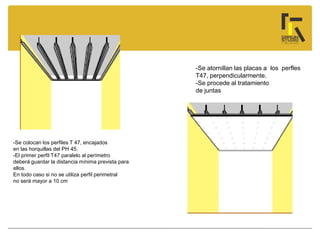

31. -Se colocan los perfiles T 47, encajados
en las horquillas del PH 45.
-El primer perfil T47 paralelo al perímetro
deberá guardar la distancia mínima prevista para
ellos.
En todo caso si no se utiliza perfil perimetral
no será mayor a 10 cm
-Se atornillan las placas a los perfles
T47, perpendicularmente.
-Se procede al tratamiento
de juntas

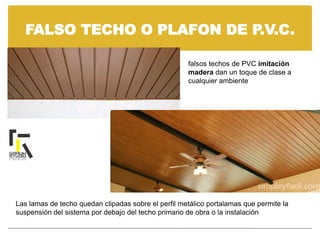

32. FALSO TECHO O PLAFON DE P.V.C.
falsos techos de PVC imitación
madera dan un toque de clase a
cualquier ambiente
Las lamas de techo quedan clipadas sobre el perfil metálico portalamas que permite la
suspensión del sistema por debajo del techo primario de obra o la instalación

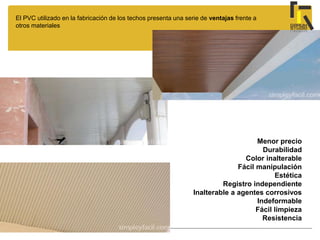

33. El PVC utilizado en la fabricación de los techos presenta una serie de ventajas frente a
otros materiales
Menor precio
Durabilidad
Color inalterable
Fácil manipulación
Estética
Registro independiente
Inalterable a agentes corrosivos
Indeformable
Fácil limpieza
Resistencia

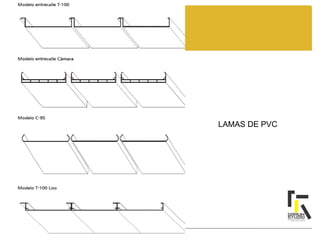

34. LAMAS DE PVC

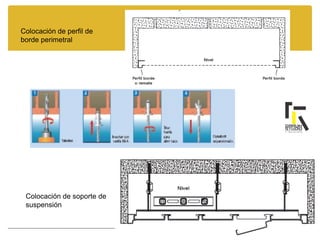

35. Colocación de perfil de
borde perimetral
Colocación de soporte de
suspensión

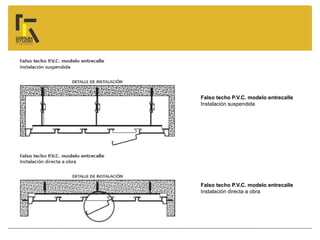

36. Falso techo P.V.C. modelo entrecalle
Instalación suspendida
Falso techo P.V.C. modelo entrecalle
Instalación directa a obra

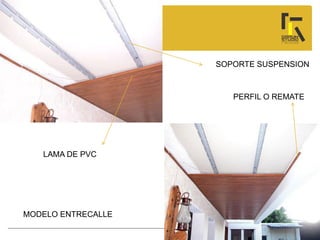

37. SOPORTE SUSPENSION
LAMA DE PVC
PERFIL O REMATE
MODELO ENTRECALLE

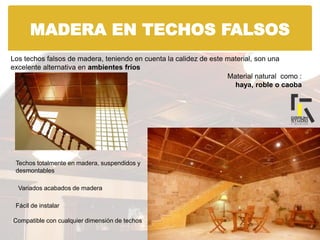

38. MADERA EN TECHOS FALSOS
Los techos falsos de madera, teniendo en cuenta la calidez de este material, son una
excelente alternativa en ambientes fríos
Material natural como :
haya, roble o caoba
Techos totalmente en madera, suspendidos y
desmontables
Variados acabados de madera
Fácil de instalar
Compatible con cualquier dimensión de techos

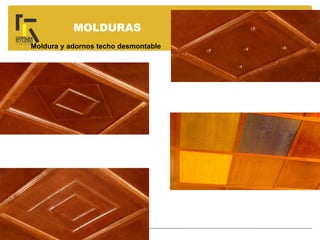

39. MOLDURAS
Moldura y adornos techo desmontable

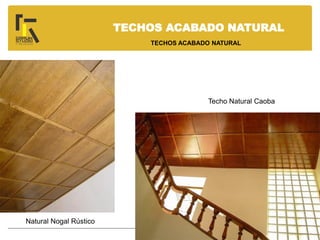

40. TECHOS ACABADO NATURAL
TECHOS ACABADO NATURAL
Natural Nogal Rústico
Techo Natural Caoba

41. Techo natural Roble Claro
TECHOS ACABADO NATURAL
Techo natural Pino

42. Falsos techos aluminio,
Falsos techos metálicos,
Y rejillas de aluminio
PLACAS METALICAS

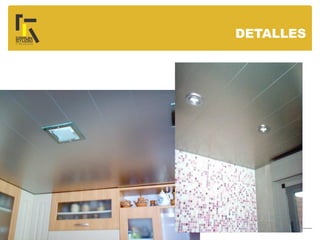

43. DETALLES

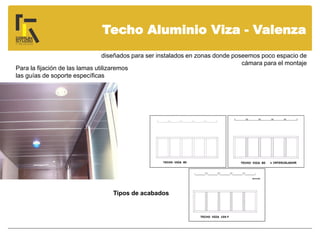

44. Techo Aluminio Viza - Valenza
diseñados para ser instalados en zonas donde poseemos poco espacio de
cámara para el montaje
Para la fijación de las lamas utilizaremos
las guías de soporte específicas
Tipos de acabados

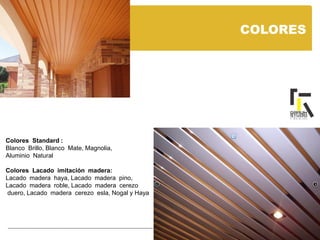

45. COLORES
Colores Standard :
Blanco Brillo, Blanco Mate, Magnolia,
Aluminio Natural
Colores Lacado imitación madera:
Lacado madera haya, Lacado madera pino,
Lacado madera roble, Lacado madera cerezo
duero, Lacado madera cerezo esla, Nogal y Haya

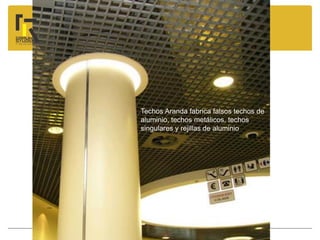

46. Techos Aranda fabrica falsos techos de
aluminio, techos metálicos, techos
singulares y rejillas de aluminio

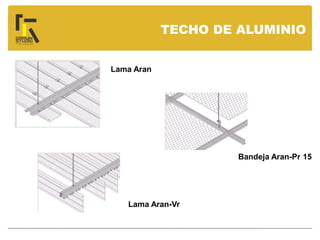

47. TECHO DE ALUMINIO
Lama Aran
Bandeja Aran-Pr 15
Lama Aran-Vr

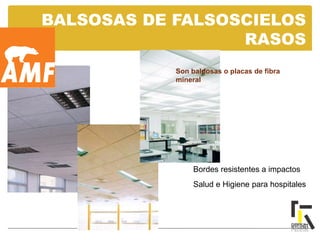

48. BALSOSAS DE FALSOSCIELOS
RASOS
Son baldosas o placas de fibra
mineral
Bordes resistentes a impactos
Salud e Higiene para hospitales

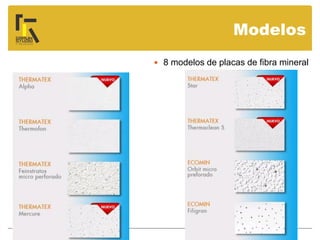

49. Modelos
 8 modelos de placas de fibra mineral

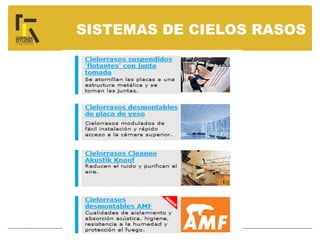

50. SISTEMAS DE CIELOS RASOS

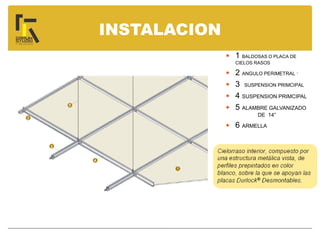

51. INSTALACION
 1 BALDOSAS O PLACA DE
CIELOS RASOS
 2 ANGULO PERIMETRAL
 3 SUSPENSION PRIMCIPAL
 4 SUSPENSION PRIMCIPAL
 5 ALAMBRE GALVANIZADO
DE 14”
 6 ARMELLA

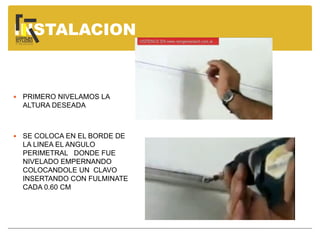

52.  PRIMERO NIVELAMOS LA
ALTURA DESEADA
 SE COLOCA EN EL BORDE DE
LA LINEA EL ANGULO
PERIMETRAL DONDE FUE
NIVELADO EMPERNANDO
COLOCANDOLE UN CLAVO
INSERTANDO CON FULMINATE
CADA 0.60 CM
INSTALACION

53.  SE COLOCA EL SUSPENSION
PRIMARIO EN EL PUNTO
GUIA(0.60CM)
 LA MARCA DEL PRIMARIO SE
TRASPONTA A LA CUBIERTA CON EL
PLOMO

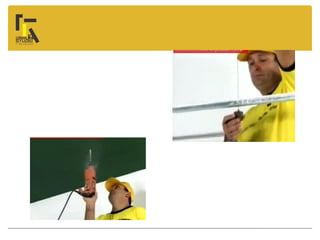

54.  FD

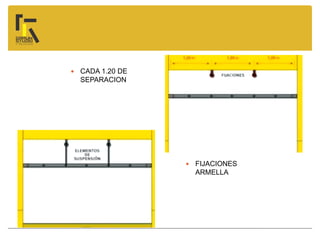

55.  CADA 1.20 DE
SEPARACION
 FIJACIONES
ARMELLA

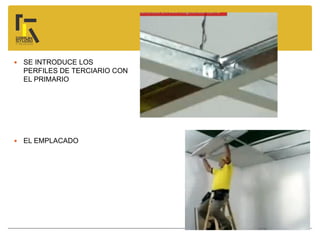

56.  SE INTRODUCE LOS
PERFILES DE TERCIARIO CON
EL PRIMARIO
 EL EMPLACADO

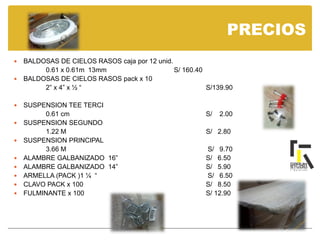

57. PRECIOS
 BALDOSAS DE CIELOS RASOS caja por 12 unid.
0.61 x 0.61m 13mm S/ 160.40
 BALDOSAS DE CIELOS RASOS pack x 10
2” x 4” x ½ “ S/139.90
 SUSPENSION TEE TERCI
0.61 cm S/ 2.00
 SUSPENSION SEGUNDO
1.22 M S/ 2.80
 SUSPENSION PRINCIPAL
3.66 M S/ 9.70
 ALAMBRE GALBANIZADO 16” S/ 6.50
 ALAMBRE GALBANIZADO 14” S/ 5.90
 ARMELLA (PACK )1 ¼ “ S/ 6.50
 CLAVO PACK x 100 S/ 8.50
 FULMINANTE x 100 S/ 12.90

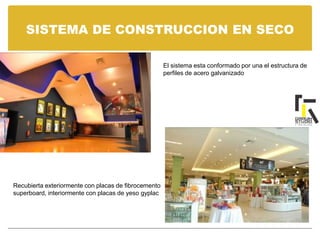

58. SISTEMA DE CONSTRUCCION EN SECO
El sistema esta conformado por una el estructura de
perfiles de acero galvanizado
Recubierta exteriormente con placas de fibrocemento
superboard, interiormente con placas de yeso gyplac

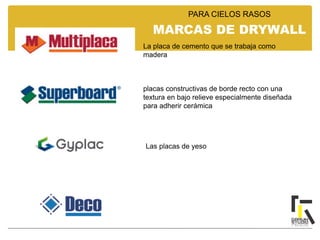

59. La placa de cemento que se trabaja como
madera
placas constructivas de borde recto con una
textura en bajo relieve especialmente diseñada
para adherir cerámica
Las placas de yeso
MARCAS DE DRYWALL
PARA CIELOS RASOS

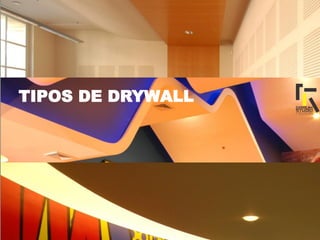

60. TIPOS DE DRYWALL

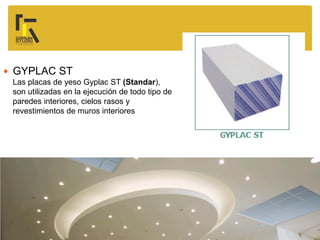

61.  GYPLAC ST
Las placas de yeso Gyplac ST (Standar),
son utilizadas en la ejecución de todo tipo de
paredes interiores, cielos rasos y
revestimientos de muros interiores

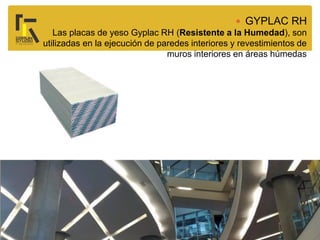

62.  GYPLAC RH
Las placas de yeso Gyplac RH (Resistente a la Humedad), son
utilizadas en la ejecución de paredes interiores y revestimientos de
muros interiores en áreas húmedas

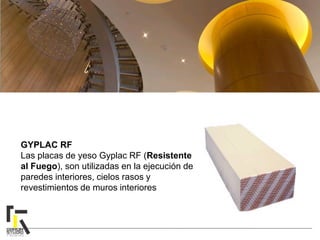

63. GYPLAC RF
Las placas de yeso Gyplac RF (Resistente
al Fuego), son utilizadas en la ejecución de
paredes interiores, cielos rasos y
revestimientos de muros interiores

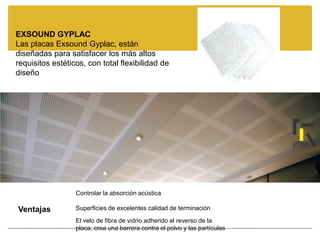

64. EXSOUND GYPLAC
Las placas Exsound Gyplac, están
diseñadas para satisfacer los más altos
requisitos estéticos, con total flexibilidad de
diseño
Controlar la absorción acústica
Superficies de excelentes calidad de terminación
Ventajas
El velo de fibra de vidrio adherido al reverso de la
placa, crea una barrera contra el polvo y las partículas

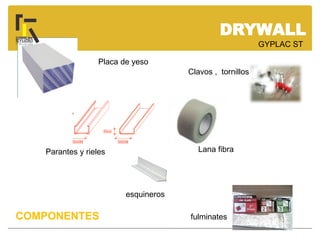

65. DRYWALL
GYPLAC ST
COMPONENTES
Placa de yeso
Parantes y rieles
esquineros
Lana fibra
fulminates
Clavos , tornillos

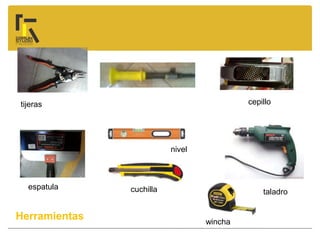

66. Herramientas
tijeras cepillo
taladro
wincha
cuchilla
nivel
espatula

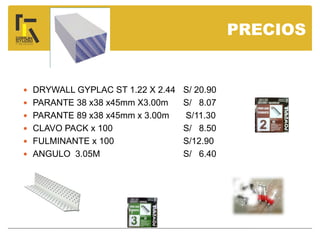

67.  DRYWALL GYPLAC ST 1.22 X 2.44 S/ 20.90
 PARANTE 38 x38 x45mm X3.00m S/ 8.07
 PARANTE 89 x38 x45mm x 3.00m S/11.30
 CLAVO PACK x 100 S/ 8.50
 FULMINANTE x 100 S/12.90
 ANGULO 3.05M S/ 6.40
PRECIOS

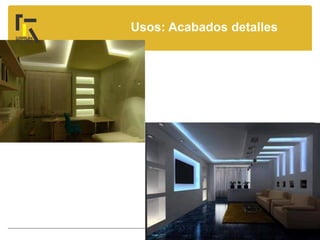

68. Usos: Acabados detalles

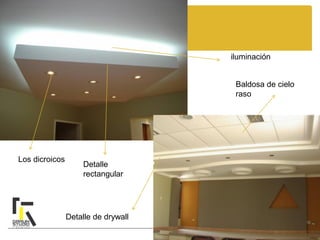

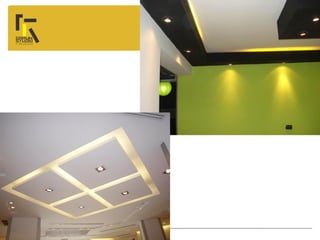

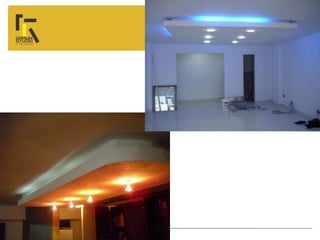

69. Los dicroicos
Baldosa de cielo
raso
Detalle de drywall
iluminación
Detalle
rectangular
