1. UNIVERSIDAD TÉCNICA DEL NORTE
FICA-CISIC
INGENIERÍA DE SOFTWARE I
DIAGRAMA DE COMPONENTES
Integrantes: Paola Tito
Estalin Trujillo

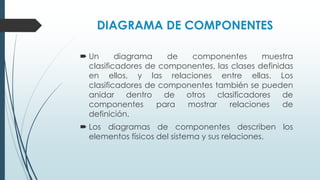

2. DIAGRAMA DE COMPONENTES
 Un diagrama de componentes muestra
clasificadores de componentes, las clases definidas
en ellos, y las relaciones entre ellas. Los
clasificadores de componentes también se pueden
anidar dentro de otros clasificadores de
componentes para mostrar relaciones de
definición.
 Los diagramas de componentes describen los
elementos físicos del sistema y sus relaciones.

3. DIAGRAMA DE COMPONENTES
 Un componente es una parte física de un sistema
(modulo, base de datos, programa ejecutable,
etc.).
 Se puede decir que un componente es la
materialización de una o mas clases, porque una
abstracción con atributos y métodos pueden ser
implementados en los componentes.

4. CARACTERÍSTICAS
 Muestra como el sistema esta dividido en componentes
y las dependencias entre ellos
 Provee una vista arquitectónica de alto nivel del sistema
 Ayuda a los programadores a visualizar el camino de
implementación.
 Permite tomar decisiones respecto a las tareas de
implementación.

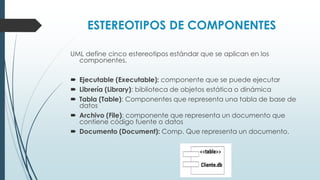

5. ESTEREOTIPOS DE COMPONENTES
UML define cinco estereotipos estándar que se aplican en los
componentes.
 Ejecutable (Executable): componente que se puede ejecutar
 Librería (Library): biblioteca de objetos estática o dinámica
 Tabla (Table): Componentes que representa una tabla de base de
datos
 Archivo (File): componente que representa un documento que
contiene código fuente o datos
 Documento (Document): Comp. Que representa un documento.

6. ELEMENTOS
Normalmente los DC contienen los siguientes
elementos:
 Componentes
 Interfaces
 Relaciones de dependencia, generalización,
asociación y realización.
 Paquetes o subsistemas.

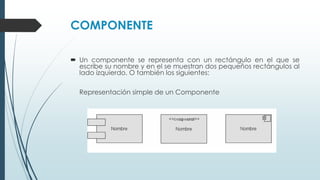

7. COMPONENTE
 Un componente se representa con un rectángulo en el que se
escribe su nombre y en el se muestran dos pequeños rectángulos al
lado izquierdo. O también los siguientes:
Representación simple de un Componente

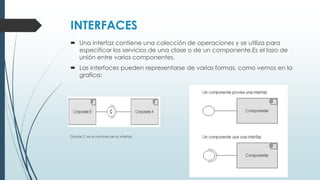

8. INTERFACES
 Una interfaz contiene una colección de operaciones y se utiliza para
especificar los servicios de una clase o de un componente.Es el lazo de
unión entre varios componentes.
 Las interfaces pueden representarse de varias formas, como vemos en la
grafica:
Donde C es el nombre de la interfaz.

9. Relaciones de Dependencia
Los componentes se pueden agrupar en paquetes así como los objetos en
clases, además pueden haber entre ellos relaciones de dependencia como:

10. Pasos para la elaboración de un diagrama
de componentes
 Previamente al diagrama de componentes debemos de tener hecho el
diagrama de clases.
 Se debe identificar a todos las clases que participaran en el sistema o
subsistema a desarrollar.
 Una vez identificado las clases, se procede a identificar sus métodos.
 Estos métodos pasaran a ser módulos con líneas de código
independientes.
 Estos módulos serán los componentes de nuestro diagrama.
 Estos componentes se relacionan entre si por medio de sus interfaces

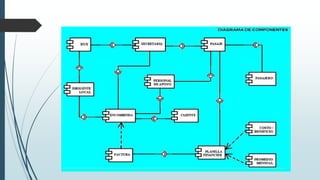

11. EJEMPLO

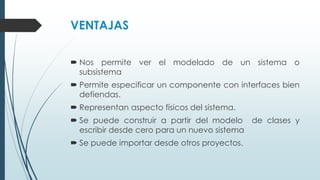

13. VENTAJAS
 Nos permite ver el modelado de un sistema o
subsistema
 Permite especificar un componente con interfaces bien
defiendas.
 Representan aspecto físicos del sistema.
 Se puede construir a partir del modelo de clases y
escribir desde cero para un nuevo sistema
 Se puede importar desde otros proyectos.

14. DESVENTAJAS
 No representa aspectos irremplazables del sistema
