Este documento proporciona instrucciones para el corte láser, incluyendo los materiales compatibles y grosor permitido, así como la preparación del archivo de AutoCAD con capas y especificaciones de diseño adecuadas para optimizar el corte de piezas sin daños. También cubre los servicios de impresión disponibles y programas compatibles.

1. USO DE LA CORTADORA LÁSER

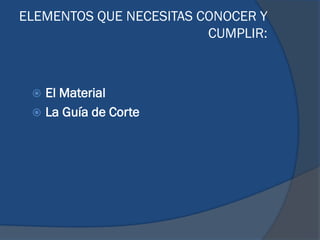

2. ELEMENTOS QUE NECESITAS CONOCER Y
CUMPLIR:
 El Material
 La Guía de Corte

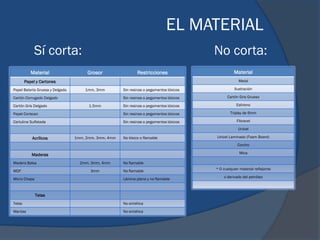

3. EL MATERIAL
Sí corta: No corta:
Material Grosor Restricciones Material
Papel y Cartones Metal
Papel Batería Gruesa y Delgada 1mm, 3mm Sin resinas o pegamentos tóxicos Ilustración
Cartón Corrugado Delgado Sin resinas o pegamentos tóxicos Cartón Gris Grueso
Cartón Gris Delgado 1.5mm Sin resinas o pegamentos tóxicos Estireno
Papel Coriscan Sin resinas o pegamentos tóxicos Triplay de 6mm
Cartulina Sulfatada Sin resinas o pegamentos tóxicos Fibracel
Unicel
Acrílicos 1mm, 2mm, 3mm, 4mm No tóxico o flamable Unicel Laminado (Foam Board)
Corcho
Maderas Mica
Madera Balsa 2mm, 3mm, 4mm No flamable
* O cualquier material reflejante
MDF 3mm No flamable
o derivado del petróleo
Micro Chapa Lámina plana y no flamable
Telas
Telas No sintética
Mantas No sintética

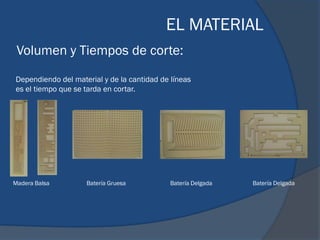

4. EL MATERIAL
Volumen y Tiempos de corte:
Dependiendo del material y de la cantidad de líneas
es el tiempo que se tarda en cortar.
Madera Balsa Batería Gruesa Batería Delgada Batería Delgada

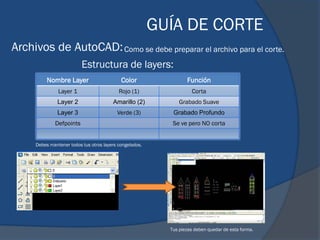

5. GUÍA DE CORTE
Archivos de AutoCAD: Como se debe preparar el archivo para el corte.
Estructura de layers:
Nombre Layer Color Función
Layer 1 Rojo (1) Corta
Layer 2 Amarillo (2) Grabado Suave
Layer 3 Verde (3) Grabado Profundo
Defpoints Se ve pero NO corta
Debes mantener todos tus otros layers congelados.
Tus piezas deben quedar de esta forma.

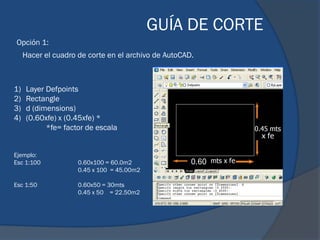

6. GUÍA DE CORTE
Opción 1:
Hacer el cuadro de corte en el archivo de AutoCAD.
1) Layer Defpoints
2) Rectangle
3) d (dimensions)
4) (0.60xfe) x (0.45xfe) *
*fe= factor de escala
Ejemplo:
Esc 1:100 0.60x100 = 60.0m2 0.60
0.45 x 100 = 45.00m2
Esc 1:50 0.60x50 = 30mts
0.45 x 50 = 22.50m2

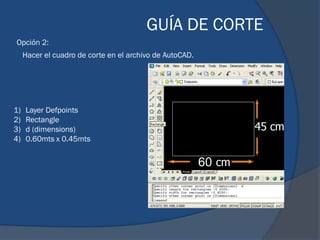

7. GUÍA DE CORTE
Opción 2:
Hacer el cuadro de corte en el archivo de AutoCAD.
1) Layer Defpoints
2) Rectangle
3) d (dimensions)
4) 0.60mts x 0.45mts
60

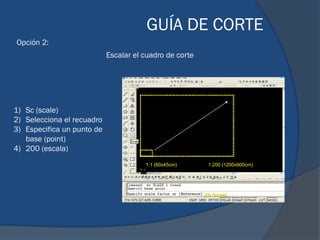

8. GUÍA DE CORTE
Opción 2:
Escalar el cuadro de corte
1) Sc (scale)
2) Selecciona el recuadro
3) Especifica un punto de
base (point)
4) 200 (escala)
1:1 (60x45cm) 1:200 (1200x900cm)

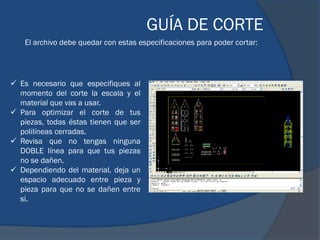

9. GUÍA DE CORTE
El archivo debe quedar con estas especificaciones para poder cortar:
 Es necesario que especifiques al
momento del corte la escala y el
material que vas a usar.
 Para optimizar el corte de tus
piezas, todas éstas tienen que ser
polilíneas cerradas.
 Revisa que no tengas ninguna
DOBLE línea para que tus piezas
no se dañen.
 Dependiendo del material, deja un
espacio adecuado entre pieza y
pieza para que no se dañen entre
si.

10. GUÍA DE CORTE
 Antes de solicitar el corte
asegúrate que dentro del Preview,
tu archivo tenga los colores de los
layers antes mencionados:

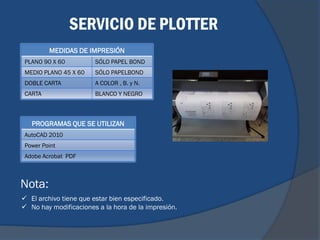

11. SERVICIO DE PLOTTER
MEDIDAS DE IMPRESIÓN
PLANO 90 X 60 SÓLO PAPEL BOND
MEDIO PLANO 45 X 60 SÓLO PAPELBOND
DOBLE CARTA A COLOR , B. y N.
CARTA BLANCO Y NEGRO
PROGRAMAS QUE SE UTILIZAN
AutoCAD 2010
Power Point
Adobe Acrobat PDF
Nota:
 El archivo tiene que estar bien especificado.
 No hay modificaciones a la hora de la impresión.
