El documento proporciona información sobre el proceso de aserrado manual. Explica que el aserrado se usa para cortar piezas de madera y metal con una sierra de mano. Detalla los pasos del proceso, incluyendo elegir la hoja de sierra adecuada, sujetar la pieza, hacer un corte inicial y realizar movimientos largos y perpendiculares para completar el corte. También describe los diferentes tipos de arcos de sierra y las características de las hojas de sierra como su tamaño, disposición de dientes y material.

1. Guerrero Sánchez, José Luis
I.E.S. VIRGEN DEL CARMEN
CURSO 2011/12
PCPI OPERADOR DE SOLDADURA

2. INDICE
1. El aserrado.
2. Terminología de la hoja de sierra.
3. Características de la hoja de sierra.
4. Procedimientos.
5. La sierra de mano: arco, mango y hoja de sierra..
6. Tipos de arcos.
7. Montaje de la hoja de sierra en el arco.
8. La hoja de sierra.
9. El arco para aserrar tipos.
10. Operaciones previas.
11. Practicas de operación.
12. Operación del aserrado.
13. Ejecución del aserrado.

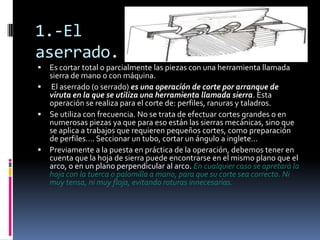

3. 1.-El
aserrado.
 Es cortar total o parcialmente las piezas con una herramienta llamada
sierra de mano o con máquina.
 El aserrado (o serrado) es una operación de corte por arranque de
viruta en la que se utiliza una herramienta llamada sierra. Esta
operación se realiza para el corte de: perfiles, ranuras y taladros.
 Se utiliza con frecuencia. No se trata de efectuar cortes grandes o en
numerosas piezas ya que para eso están las sierras mecánicas, sino que
se aplica a trabajos que requieren pequeños cortes, como preparación
de perfiles…. Seccionar un tubo, cortar un ángulo a inglete…
 Previamente a la puesta en práctica de la operación, debemos tener en
cuenta que la hoja de sierra puede encontrarse en el mismo plano que el
arco, o en un plano perpendicular al arco. En cualquier caso se apretará la
hoja con la tuerca o palomilla a mano, para que su corte sea correcto. Ni
muy tensa, ni muy floja, evitando roturas innecesarias.

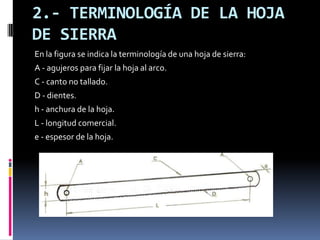

4. 2.- TERMINOLOGÍA DE LA HOJA
DE SIERRA
En la figura se indica la terminología de una hoja de sierra:
A - agujeros para fijar la hoja al arco.
C - canto no tallado.
D - dientes.
h - anchura de la hoja.
L - longitud comercial.
e - espesor de la hoja.

5. 3.-CARACTERÍSTICAS DE UNA HOJA DE SIERRA.
Las características principales de una hoja sierra son: tamaño, disposición del dentado, grado de
corte y material
1.- Tamaño.
 Es la distancia que hay entre los ejes de simetría de los agujeros de la hoja de sierra. Los tamaños
en milímetros (también se designan en pulgadas) más usuales son: 250, 275, 300 y 350. Pero la más
corriente en el taller es de 300 mm (12.).
 El espesor e suele ser de 0,7 a 0,8 mm.
 La anchura h oscila entre 13 y 15 mm, cuando sólo cortan por un canto, y de 25 mm, cuando
cortan por los dos cantos.
2.- Disposición de los dientes (triscado). Efecto del triscado………………………………….
 Los dientes de la hoja de sierra van tallados con un ángulo de incidencia de unos 45º y un ángulo
de desprendimiento prácticamente nulo. Se hacen por estampación o en talladoras especiales.
3.- Grado de corte. Se denomina así el número de dientes que tiene la hoja de sierra por centímetro de
longitud o dientes por pulgada.
. Triscado ondulado……..
…….. Triscado alternativo
Efecto del triscado……….

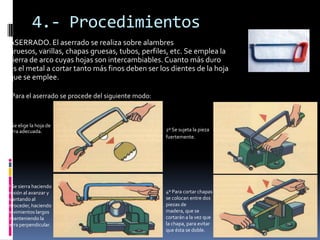

6. 4.- Procedimientos
ASERRADO. El aserrado se realiza sobre alambres
gruesos, varillas, chapas gruesas, tubos, perfiles, etc. Se emplea la
sierra de arco cuyas hojas son intercambiables. Cuanto más duro
es el metal a cortar tanto más finos deben ser los dientes de la hoja
que se emplee.
Para el aserrado se procede del siguiente modo:
1º Se elige la hoja de
sierra adecuada. 2º Se sujeta la pieza
fuertemente.
3º Se sierra haciendo
presión al avanzar y 4º Para cortar chapas
levantando al se colocan entre dos
retroceder, haciendo piezas de
movimientos largos madera, que se
y manteniendo la cortarán a la vez que
sierra perpendicular. la chapa, para evitar
que ésta se doble.

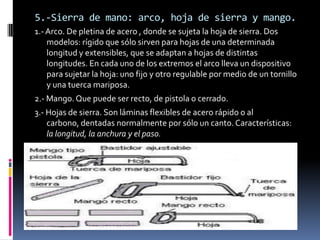

7. 5.-Sierra de mano: arco, hoja de sierra y mango.
1.- Arco. De pletina de acero , donde se sujeta la hoja de sierra. Dos
modelos: rígido que sólo sirven para hojas de una determinada
longitud y extensibles, que se adaptan a hojas de distintas
longitudes. En cada uno de los extremos el arco lleva un dispositivo
para sujetar la hoja: uno fijo y otro regulable por medio de un tornillo
y una tuerca mariposa.
2.- Mango. Que puede ser recto, de pistola o cerrado.
3.- Hojas de sierra. Son láminas flexibles de acero rápido o al
carbono, dentadas normalmente por sólo un canto. Características:
la longitud, la anchura y el paso.

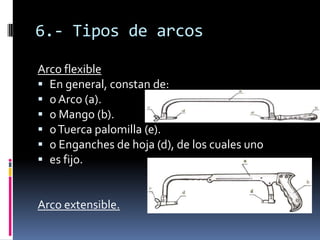

8. 6.- Tipos de arcos
Arco flexible
 En general, constan de:
 o Arco (a).
 o Mango (b).
 o Tuerca palomilla (e).
 o Enganches de hoja (d), de los cuales uno
 es fijo.
Arco extensible.

9. 7.-MONTAJE DE LA HOJA DE SIERRA EN EL ARCO.
La hoja de sierra puede adoptar dos posiciones distintas:
a) En el mismo plano que el arco
b) En un plano perpendicular al plano del arco figura. Sea cual fuere la
posición de la hoja de sierra con respecto al arco, se apretará la
tuerca palomilla o mariposa, únicamente a mano, estando los
dientes orientados hacia la tuerca palomilla para que su movimiento
de corte sea correcto.
La hoja se fija a los dados mediante pasadores.
 Si la hoja de sierra quedara floja, tiende a flexar hacia los lados al
aplicar el esfuerzo y rompe fácilmente. Si por el contrario quedara
muy tensa, el peligro de rotura es eminente debido a su gran
fragilidad.

10. 8.- La hoja de
sierra.
 Es una hoja delgada, fabricada de acero de buena calidad, provista de dientes
en uno o en los dos cantos. En ambos extremos lleva dos taladros para su
fijación al arco de sierra. Las sierras de mano se fabrican en aceros
especiales, principalmente al carbono, y en aceros rápidos. Es aconsejable el
empleo de las primeras, cuando el operario no tiene práctica, porque se
rompen con mayor dificultad.
 Las características de una hoja de sierra son: tamaño, disposición de los
dientes, grado de corte y material:
 TAMAÑO: Es la distancia que hay entre los centros de los taladros de la hoja.
Y suele expresarse en pulgadas.
 PASO: Es la distancia entre las crestas de dos dientes consecutivos.
 TRISCADO: Con el objeto de que la hoja de sierra no se quede agarrotada en
la junta de corte, la anchura de esta última debe ser mayor que el espesor de
la hoja. Por esta razón, lo que se hace es triscar los dientes o dar forma
ondulada a la hoja. poseen trabas, que son desplazamientos laterales de los
dientes, en formas alternadas

11. Hoja de sierra…
 Ángulos de los dientes: cada diente de la hoja de sierra al
desplazarse sobre el material que se corta, arranca pequeñas
partículas del mismo. Para lograr mayor rendimiento en el
corte, disminuyendo el esfuerzo del operario, la forma de los
dientes está determinada por los siguientes ángulos:
 Angulo de ataque: se opone al material, por que se llama de
ataque. También se le conoce con el nombre de salida o de
desprendimiento. Oscila de 0º a 5º.
 Angulo de filo: es el que tiene el diente, siendo tanto
mayor, cuanto más duro es el material que se va a cortar, varía de
50º a 60º.
 Angulo de incidencia. Disminuye el rozamiento con la pieza y
facilita la penetración del diente. Oscila de 30º a 35º.
 La suma de los tres ángulos debe ser de 90º.

12. 9.- El arco para serrar.
Tipos
 El arco es la herramienta manual que sirve para sujetar la hoja de
sierra. Ésta se introduce en las ranuras, que llevan los tacos, de
sujeción. Las ranuras, que lleva cada taco, son perpendiculares
entre sí, para permitir cambiar la posición de la hoja. El arco de
sierra consta de:
 Arco propiamente dicho.
 Taco de sujeción fijo.
 Taco de sujeción móvil que, al mismo tiempo, sirve de tensor.
 Tipos de arco
 Existen diferentes tipos de arco, los más utilizados son:
 Arco fijo
 Arco extensible

13. 10.- OPERACIONES PREVIAS:
 Escoger la herramienta con las características
propias del trabajo a realizar y en buen
estado de conservación.
 Montar la hoja de sierra en su armadura
apretando convenientemente a mano.
 Fijar la pieza en el útil de sujeción vigilando la
situación de la línea de trazado si la hay.

14. 11.- PRÁCTICA DE OPERACIONES:
a) Para aserrar a mano, el operario adoptará una colocación similar a la del
limado.
b) Para iniciar el corte conviene hacer una pequeña muesca con lima triangular o
bien con la propia sierra, en la esquina de la pieza opuesta a la del operario.
Es conveniente que la ranura se aproxime lo más posible a la línea de
trazado, pero sin llegar a alcanzarla.
c) Empezar el corte con un ángulo de ataque de 20º a 30º.
d) Cuando la pieza presente un espesor de corte muy pequeño, se inclinará la
herramienta un cierto ángulo con objeto de hacer trabajar al mismo tiempo
al mayor número de dientes.
e) Cuando la pieza presente un espesor de corte grande, se dará a la
herramienta un ligero movimiento de balanceo, así el trabajo resulta menos
fatigoso para el operario.

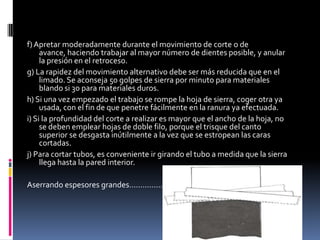

15. f) Apretar moderadamente durante el movimiento de corte o de
avance, haciendo trabajar al mayor número de dientes posible, y anular
la presión en el retroceso.
g) La rapidez del movimiento alternativo debe ser más reducida que en el
limado. Se aconseja 50 golpes de sierra por minuto para materiales
blando si 30 para materiales duros.
h) Si una vez empezado el trabajo se rompe la hoja de sierra, coger otra ya
usada, con el fin de que penetre fácilmente en la ranura ya efectuada.
i) Si la profundidad del corte a realizar es mayor que el ancho de la hoja, no
se deben emplear hojas de doble filo, porque el trisque del canto
superior se desgasta inútilmente a la vez que se estropean las caras
cortadas.
j) Para cortar tubos, es conveniente ir girando el tubo a medida que la sierra
llega hasta la pared interior.
Aserrando espesores grandes………………

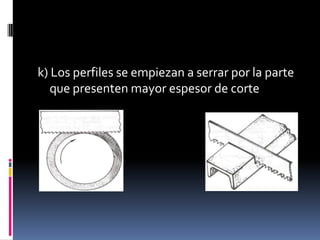

16. k) Los perfiles se empiezan a serrar por la parte
que presenten mayor espesor de corte

17. 12.- Operación del aserrado.
 El arco de sierra se caracteriza por ser regulable o ajustable de acuerdo a la longitud de la hoja.
 Está provisto de un tornillo, con tuerca mariposa, que permite dar tensión a la hoja.
 Para su accionamiento, el arco posee un mango o empuñadura constituido de madera, plástico o metal.
 La hoja se caracteriza por la longitud, que comúnmente mide 8”, 10” o 12” de centro a centro de los agujeros; por el
ancho, que generalmente es de 1/2”; por el número de dientes por pulgada, que generalmente es de 18, 24 o 32 dientes
por pulgada.
 En toda operación de aserrado hay que tener presentes dos conceptos fundamentales:
 Trazado del corte en la pieza a serrar.
 Preparación correcta del arco de sierra: en este aspecto conviene tener presente las reglas prácticas siguientes:
 Elegir correctamente la hoja de sierra, teniendo en cuenta el material a serrar y su espesor.
 Sujetar bien la hoja en el arco y poner los dientes en dirección de avance. Fijar la pieza al tornillo de banco, procurando
que se vea la línea de trazado.
 Situar la pieza lo más baja posible en el tornillo de banco.
 Dirigir correctamente la hoja de sierra al comienzo del corte.
 Inclinar ligeramente la hoja de sierra, para lograr que los dientes no se rompan al comienzo del corte.
 Utilizar la hoja en toda su longitud, para que se desgaste por igual.
 Manejar la sierra apoyando el centro de la palma de la mano en el mango y tomando el extremo opuesto con la mano
izquierda.
 Para cortar perfiles delgados, el paso de la hoja de sierra tiene que ser fino.
 Cuando el corte es muy profundo, hay que cambiar la posición de la hoja de sierra, poniéndola perpendicularmente al
plano del soporte.
 La presión ejercida por los brazos tiene que ser uniforme, procurando no apretar en el retroceso.

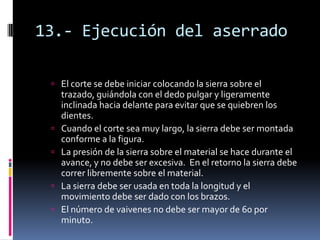

18. 13.- Ejecución del aserrado
 El corte se debe iniciar colocando la sierra sobre el
trazado, guiándola con el dedo pulgar y ligeramente
inclinada hacia delante para evitar que se quiebren los
dientes.
 Cuando el corte sea muy largo, la sierra debe ser montada
conforme a la figura.
 La presión de la sierra sobre el material se hace durante el
avance, y no debe ser excesiva. En el retorno la sierra debe
correr libremente sobre el material.
 La sierra debe ser usada en toda la longitud y el
movimiento debe ser dado con los brazos.
 El número de vaivenes no debe ser mayor de 60 por
minuto.
