Este documento describe los diferentes tipos de cribado de tratamientos de agua. Explica que el cribado es un proceso mecánico que separa materiales por tamaño de partícula usando una malla o placa perforada. Detalla los objetivos de retener desechos sólidos mayores a 20 milímetros y evitar interferencias en procesos biológicos de tratamiento. También explica diferentes tipos de cribado como cribas estáticas, mecánicas autolimpiantes, tambores de filtración y pantallas de disco rotator

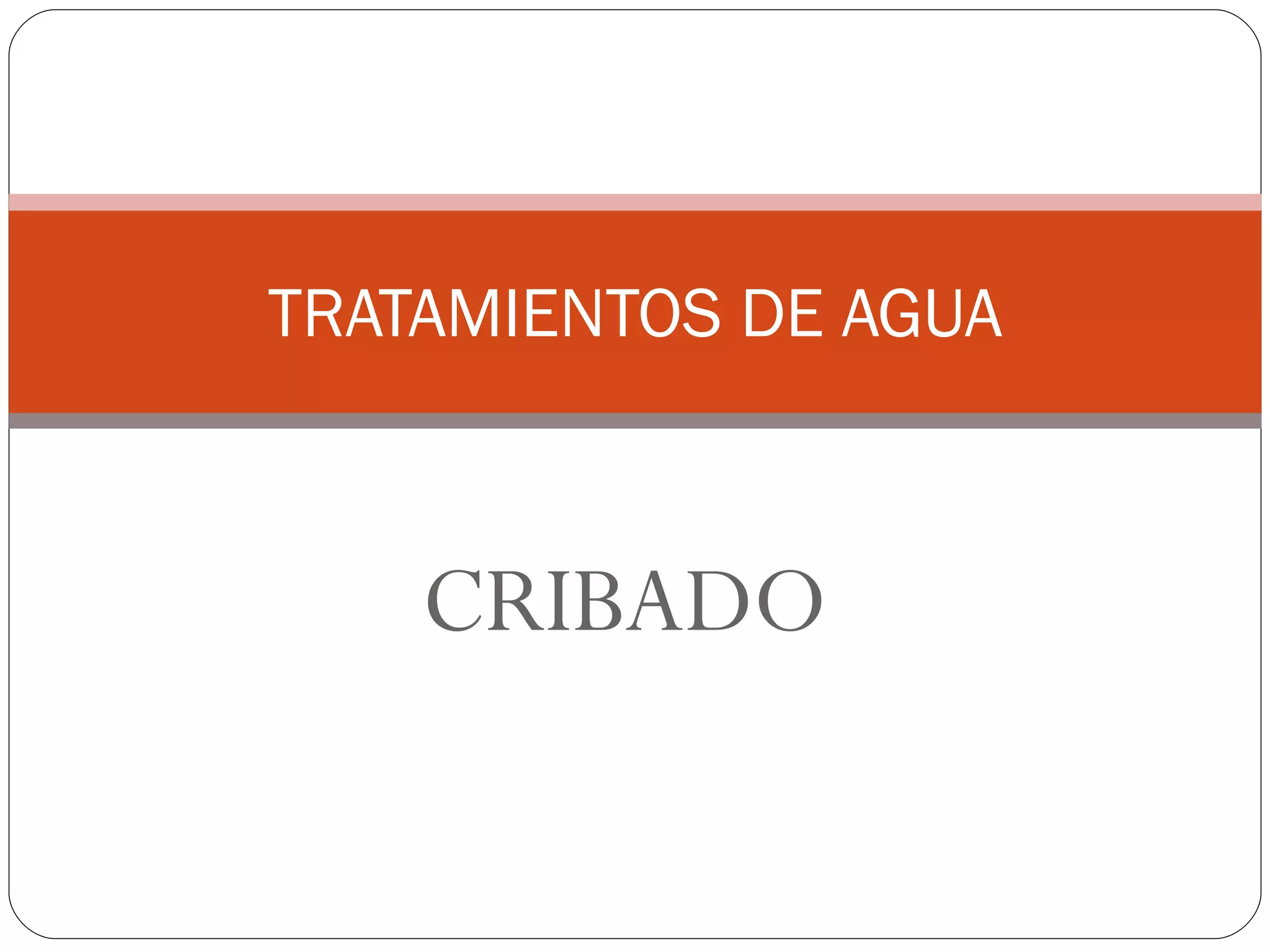

1. CRIBADO TRATAMIENTOS DE AGUA

2. QUE ES UN CRIBADO? Es un proceso mecánico que separa los materiales de acuerdo a su tamaño de partícula individual. Esto se cumple proporcionando un movimiento en particular al medio de cribado, el cual es generalmente una malla o una placa perforada. COMO FUNCIONA? esto provoca que las partículas más pequeñas que el tamaño de las aberturas (del medio de cribado) pasen a través de ellas como finos y que las partículas más grandes sean acarreadas como residuos

3. TIPO DE CRIBADO? SECO HUMEDO (al cribado se le añade agua). Criba estaticas(AFRAMEX) son un equipo destinado a la separación sólido-liquido, por efecto de tamizado al fluir por gravedad un líquido con sólidos en suspensión a lo largo de una superficie inclinada provista de rendijas transversales.

4. TIPO DE CRIBADO? Cribas mecánicas autolimpiantes: están ubicadas aguas abajo del cajón de llegada. Antes del ingreso a las cribas, las aguas residuales son conducidas por un canal de transición y las mismas se dividen en tres partes iguales. OBJETIVOS PRINCIPALES Retener y evacuar desechos sólidos cuyo tamaño sea mayor a 20 milímetros. Evitar que desechos sólidos que por sus características y tamaño interfieran con los procesos biológicos de tratamiento en el sistema de lagunas, así como de que den un aspecto desagradabl e. Cribado con auto-limpieza Filtering drum Es una maquina que se caracteriza por su operación sencilla, diseñado para cribado de efluentes civiles e industriales. El componente principal es un tambor de filtración, compuesto de barras de sección trapezoidal, y con rotación continua alrededor de su eje.

5. TIPO DE CRIBADO? Pantallas de disco rotatorias Se caracteriza por su flexibilidad operacional que lo hacen adecuado para un gran numero de aplicaciones. La agua residual de alimentación se bombea y un sistema de sobre flujo recicla el flujo en exceso. El flujo esta canalizado entre un par de discos. La malla de filtración retiene sólidos de varias dimensiones, desde 50 a 800 mm. El efluente pasa a través de la malla forzado por la gravedad y los sólidos acumulados entre entre los discos que producen la filtración posteriormente, aumentando la eficiencia.

6. Abertura rectangular Se pide calibre del alambre x abertura A x abertura B Rectangular paralelo La parte larga de la abertura es paralela a lo largo de la criba Gran-Ton Rectangular invertido La parte larga de la abertura es perpendicular a lo largo de la criba Abertura rectangular TIPO DOBLE Doblez a 45° sin lámina Generalmente de 5 cm. Calibres 1/4 '' a 3/8 '' TIPO DOBLE a 45° con lámina Calibre 6 a delgados TIPO DOBLE Doblez en U con lámina Calibre 12 a delgados TIPO DOBLE Doblez a lo ancho Ancho + doblez x largo

7. TIPO DOBLE Doblez a lo largo TIPO DOBLE Doblez en Z Calibre 12 a delgados
