El documento describe los tipos de materiales conductores, semiconductores y aislantes eléctricos. Explica que los metales son buenos conductores debido a que sus átomos comparten electrones libres que permiten el flujo de corriente eléctrica. También cubre materiales como el silicio y el germanio que son semiconductores, y cómo ciertos materiales cerámicos se vuelven superconductores a temperaturas muy bajas. Además, analiza las propiedades eléctricas de las rocas y cómo varían según su por

1. Como se comportan los
cuerpos conductores

2. Un conductor eléctrico es un material por el que puede haber
un flujo de cargas eléctricas:
(1) con cierta facilidad y
(2) sin descomponerse químicamente.
Conductor
Parte de un cable que tiene la función específica de conducir corriente.
Qué es ?

3. Partes de un conductor eléctrico

4. Las principales aplicaciones de un conductor eléctrico son:
 transporte de energía eléctrica (cables de la red eléctrica domiciliaria, de alta tensión, aparatos
eléctricos, actuadores, iluminación, automóviles, etc.),
 transporte de señales (transmisores/receptores, computadores, automóviles, etc.),
 y fabricación de componentes electrónicos (conectores, placas de circuito impreso, resistencias,
condensadores, transistores, circuitos integrados, sensores, etc.).
Para que sirven

5. A continuación se ordenan algunos metales y aleaciones comunes, comenzando por el mejor conductor,
indicando entre paréntesis la conductividad eléctrica s aproximada a temperatura ambiente (20°C), en unidades
de 10 millones de siemens (*) por metro, es decir 107 S/m:
Plata (6.8)
Cobre (6.0)
Oro (4.3)
Aluminio (3.8)
Latón (cobre con 30% en peso de zinc) (1.6)
Hierro (1.0)
Platino (0.94)
Acero al carbono (0.6)
Acero inoxidable (0.2)
DE QUÉ ESTÁ HECHO

6. Como es su comportamiento
En el grupo de conductores, que corresponde a los metales de transición de la Tabla Periódica de Elementos
(Grupos IB al VIIB y VIII), los átomos tienen 1, 2 ó a lo sumo 3 electrones de valencia.
El enlace más común entre estos átomos es el "enlace metálico", donde los electrones de valencia no están
localizados (no están ligados a un átomo en particular) y su comportamiento se interpreta como formando un
"mar de electrones libres" en el material.

7. Cuerpos Conductores
de
Ejemplos

8. el cuarzo fundido es 10 cuatrillones de veces mejor conductor que el
cobre, por lo que ambos suelen ser señalados como excelentes y
conductor, respectivamente. Los metales y el agua sin destilar son
considerados buenos conductores, en cambio los plásticos y el vidrio
son buenos aislantes.

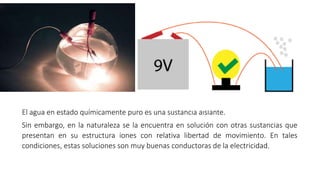

9. El agua en estado químicamente puro es una sustancia aislante.
Sin embargo, en la naturaleza se la encuentra en solución con otras sustancias que
presentan en su estructura iones con relativa libertad de movimiento. En tales
condiciones, estas soluciones son muy buenas conductoras de la electricidad.

10. de
Materiales Semiconductores

11. los materiales llamados semiconductores, como el silicio y el germanio, los cuales son
buenos aislantes cuando están en estado cristalino puro, pero conducen la electricidad
cuando se sustituyen solo algunos átomos del cristal con otros, como arsénico o boro,
mediante la técnica conocida como dopado del material.
Los semiconductores tienen amplia aplicación tecnológica, por ejemplo en la
fabricación de transistores.

12. de
Materiales Superconductores

13. En la actualidad, se han encontrado algunos materiales cerámicos superconductores a
temperaturas de algo más de 100 K. Existen grandes expectativas respecto del diseño de
materiales superconductores a temperaturas más altas ya que permitirían un ahorro
importante de energía.
Algunos materiales que se consideran buenos
conductores aumentan su conductividad
hasta prácticamente el infinito cuando se los
enfría a temperaturas cercanas al cero
absoluto (– 273 K): son los llamados
superconductores.

14. de
Materiales dieléctricos

15. Los materiales dieléctricos contienen una serie de cargas ligadas que no ejercen
tanta libertad de movimiento como los materiales conductores. Además, a
diferencia de los materiales aislantes puede ser sometido a campos eléctricos
externos sin afectar al campo eléctrico interno.
Los materiales o gases considerados dieléctricos son el nitrógeno y el
hexafluoruro de azufre.

16. La capacidad de un conductor es la relación
entre su carga y su potencial.

17. En los métodos eléctricos, con la ayuda de una fuente de poder
se aplica una corriente eléctrica al suelo por medio de
electrodos;
Su principio se basa en que las variaciones de la conductividad
del subsuelo alteran el flujo de corriente en el interior de la
tierra, lo que ocasiona una variación de la distribución del
potencial eléctrico.
Los métodos
eléctricos

19. Las rocas de nuestro interés no son conductoras
Buscamos zonas de alta resistividad
Zona de interés posible yacimiento

20. Las formaciones rocosas tienen números propiedades
tanto físicas como químicas asociadas a estas, como
ser la porosidad, saturación de agua, resistividad y entre
estas la conductividad.
La conductividad es una
propiedad inversa a la
resistividad.

21. La conductividad es una característica presente en las rocas
de silicato fundido y en el agua salada caliente que se
encuentra de forma natural al interior de aquellas.
El cuarzo se había mencionado
Era sumamente conductor

22. Clases de conductividad
eléctrica de las rocas
En una de ellas, bajo la influencia de un campo eléctrico, los
electrones migran a lo largo de los haces de corriente. Esta
forma de conducción es típica de los metales, por el cual se
denomina conductividad metálica.
Es como si realizáramos este experimento
Solo que en nuestra exploración
Hacemos contacto con un acuífero.

23. Clases de conductividad
eléctrica de las rocas
En el otro tipo la conducción bajo la influencia de un campo eléctrico,
se transportan iones cargado negativo o positivo.
Esta conducción se denomina electrolítica. Por ejemplo los sulfuros
son de alta conductividad y baja resistividad eléctrica; las micas son de
conductividad muy baja, y las rocas porosas saturadas con agua son de
alta conductividad.
Es como si realizáramos este experimento
Solo que en nuestra exploración
Hacemos contacto con un acuífero.

24. Mediciones
Las mediciones se realizan con configuraciones de electrodos. En los métodos activos como en la
polarización inducida se generan una corriente eléctrica y se detecta la repuesta de las rocas a esta
corriente penetrante por medio de otros electrodos.
En las empresas eléctricas por ejemplo por el método eléctrico se localizan los lugares de baja y de
alta conductividad eléctrica para evitar pérdidas de electricidad durante la transferencia de
energía.

25. Nomenclatura de las configuraciones
