El documento aborda conceptos fundamentales de cartografía geológica, incluyendo la dirección y buzamiento de planos, la representación topográfica mediante curvas de nivel, y la clasificación de pliegues y fallas. Se discuten diferentes tipos de contactos entre capas y sus representaciones gráficas, así como la importancia de la escala en los mapas. Además, se exploran intrusiones y su efecto en la relación entre rocas estratificadas e ígneas.

1. Cartografía de
estructuras geológicas

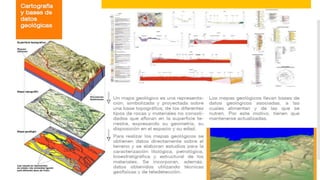

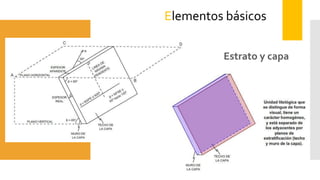

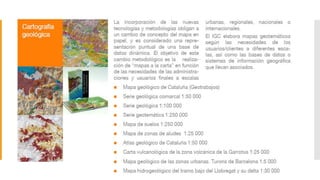

5. Estrato y capa
Elementos básicos

6. Dirección de un plano,
d:
El valor de la dirección
puede darse según
varias notaciones:
 Desde el Norte, de 0° a
360° (ejemplos: N74°,
N165°, N225°)
 Desde el Norte 0° a
180° e indicando la
dirección hacia la que
se mide, Oeste (O) o
Este (E) (ejemplos:
N37°E, N14°E,
N150°O) Ángulo que forma con el Norte geográfico una línea
horizontal contenida en dicho plano.
Medida de la dirección sobre una capa o estrato.

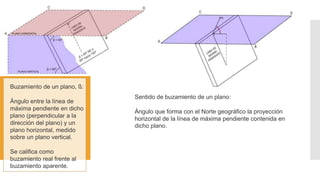

7. Buzamiento de un plano, ß:
Ángulo entre la línea de
máxima pendiente en dicho
plano (perpendicular a la
dirección del plano) y un
plano horizontal, medido
sobre un plano vertical.
Se califica como
buzamiento real frente al
buzamiento aparente.
Sentido de buzamiento de un plano:
Ángulo que forma con el Norte geográfico la proyección
horizontal de la línea de máxima pendiente contenida en
dicho plano.

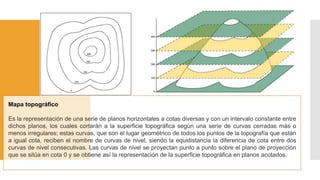

8. Mapa topográfico
Es la representación de una serie de planos horizontales a cotas diversas y con un intervalo constante entre
dichos planos, los cuales cortarán a la superficie topográfica según una serie de curvas cerradas más o
menos irregulares; estas curvas, que son el lugar geométrico de todos los puntos de la topografía que están
a igual cota, reciben el nombre de curvas de nivel, siendo la equidistancia la diferencia de cota entre dos
curvas de nivel consecutivas. Las curvas de nivel se proyectan punto a punto sobre el plano de proyección
que se sitúa en cota 0 y se obtiene así la representación de la superficie topográfica en planos acotados.

9. Ejemplos:
A escala 1:50000
1 cm en el mapa son 1 cm x 50000 = 500m en la realidad
1 mm en el mapa son 1mm x 50000 = 50m en la realidad
La escala puede indicarse numéricamente (ej. 1:10000) o gráficamente. La escala gráfica es un
símbolo lineal dividido en tramos que indican la distancia real en el terreno que corresponde a la
distancia en el mapa.
La escala del mapa indica la relación entre las
distancias en el mapa y en la realidad.

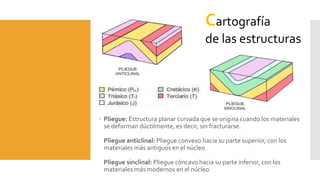

10.  Pliegue: Estructura planar curvada que se origina cuando los materiales
se deforman dúctilmente, es decir, sin fracturarse.
Pliegue anticlinal: Pliegue convexo hacia su parte superior, con los
materiales más antiguos en el núcleo.
Pliegue sinclinal: Pliegue cóncavo hacia su parte inferior, con los
materiales más modernos en el núcleo.
Cartografía
de las estructuras

11. El eje del pliegue no siempre es horizontal. El ángulo que
forma este eje con un plano horizontal medido sobre un plano
vertical que lo contenga, se denomina inmersión.
Pliegues con inmersión

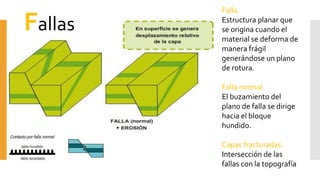

12. Fallas
Falla.
Estructura planar que
se origina cuando el
material se deforma de
manera frágil
generándose un plano
de rotura.
Falla normal.
El buzamiento del
plano de falla se dirige
hacia el bloque
hundido.
Capas fracturadas.
Intersección de las
fallas con la topografía

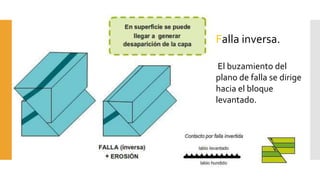

13. Falla inversa.
El buzamiento del
plano de falla se dirige
hacia el bloque
levantado.

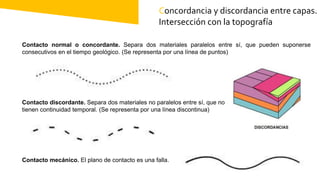

14. Concordancia y discordancia entre capas.
Intersección con la topografía
Contacto normal o concordante. Separa dos materiales paralelos entre sí, que pueden suponerse
consecutivos en el tiempo geológico. (Se representa por una línea de puntos)
Contacto discordante. Separa dos materiales no paralelos entre sí, que no
tienen continuidad temporal. (Se representa por una línea discontinua)
Contacto mecánico. El plano de contacto es una falla.

15.  Cuando el contacto se produce entre rocas ígneas no estratificadas
(plutónicas) y rocas estratificadas, se denomina INCONFORMIDAD y
el contacto se representa por una línea continua (como los contactos
mecánicos), siendo discordante el caso de intrusión de plutones y
diques, y concordante en el caso de intrusiones tipo sills.
Intrusiones

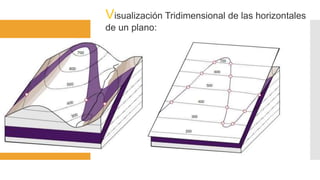

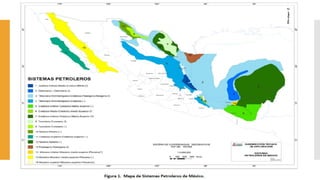

17. Visualización Tridimensional de las horizontales
de un plano:
