Curso_CCTV para edificaciones y sistemas de alarmas

Introducción general sobre
Circuitos Cerrados de TV

¿Cómo diseñar un Sistema de CCTV?
Para diseñar un Sistema de CCTV y lograr una buena relación costo/prestación, se
deben seguir los siguientes pasos. Las consideraciones técnicas expuestas son
orientativas para realizar un buen diseño. No obstante, la decisión final acerca de los
equipos a utilizar dependerá de la experiencia y el sentido común del instalador como
así también del presupuesto disponible para realizarlo.
A lo largo de la presentación, denominaremos a los dispositivos, dentro de lo posible,
con su nombre en castellano. No obstante, en muchos casos, lo damos también en
inglés para poder identificarlos en los catálogos de estos productos fabricados en el
exterior y que, en la mayoría de los casos, están escritos en este idioma.
1. Determinar el propósito del Sistema de CCTV
2. Definir el área que debe visualizar cada cámara
3. Determinar la ubicación del o los monitores
4. Definir la forma de transmisión de la señal de video desde las cámaras al monitor
5. En base a los puntos anteriores, determinar el equipamiento necesario

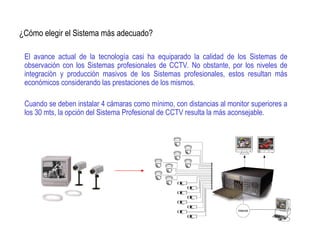

¿Cómo elegir el Sistema más adecuado?
El avance actual de la tecnología casi ha equiparado la calidad de los Sistemas de
observación con los Sistemas profesionales de CCTV. No obstante, por los niveles de
integración y producción masivos de los Sistemas profesionales, estos resultan más
económicos considerando las prestaciones de los mismos.
Cuando se deben instalar 4 cámaras como mínimo, con distancias al monitor superiores a
los 30 mts, la opción del Sistema Profesional de CCTV resulta la más aconsejable.

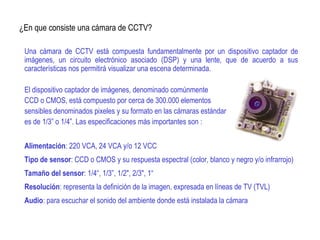

¿En que consiste una cámara de CCTV?
Una cámara de CCTV está compuesta fundamentalmente por un dispositivo captador de
imágenes, un circuito electrónico asociado (DSP) y una lente, que de acuerdo a sus
características nos permitirá visualizar una escena determinada.
El dispositivo captador de imágenes, denominado comúnmente
CCD o CMOS, está compuesto por cerca de 300.000 elementos
sensibles denominados pixeles y su formato en las cámaras estándar
es de 1/3” o 1/4”. Las especificaciones más importantes son :
Alimentación: 220 VCA, 24 VCA y/o 12 VCC
Tipo de sensor: CCD o CMOS y su respuesta espectral (color, blanco y negro y/o infrarrojo)
Tamaño del sensor: 1/4“, 1/3”, 1/2", 2/3", 1“
Resolución: representa la definición de la imagen, expresada en líneas de TV (TVL)
Audio: para escuchar el sonido del ambiente donde está instalada la cámara

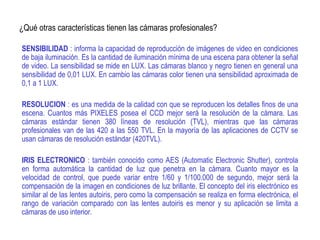

¿Qué otras características tienen las cámaras profesionales?
SENSIBILIDAD : informa la capacidad de reproducción de imágenes de video en condiciones
de baja iluminación. Es la cantidad de iluminación mínima de una escena para obtener la señal
de video. La sensibilidad se mide en LUX. Las cámaras blanco y negro tienen en general una
sensibilidad de 0,01 LUX. En cambio las cámaras color tienen una sensibilidad aproximada de
0,1 a 1 LUX.
RESOLUCION : es una medida de la calidad con que se reproducen los detalles finos de una
escena. Cuantos más PIXELES posea el CCD mejor será la resolución de la cámara. Las
cámaras estándar tienen 380 líneas de resolución (TVL), mientras que las cámaras
profesionales van de las 420 a las 550 TVL. En la mayoría de las aplicaciones de CCTV se
usan cámaras de resolución estándar (420TVL).
IRIS ELECTRONICO : también conocido como AES (Automatic Electronic Shutter), controla
en forma automática la cantidad de luz que penetra en la cámara. Cuanto mayor es la
velocidad de control, que puede variar entre 1/60 y 1/100.000 de segundo, mejor será la
compensación de la imagen en condiciones de luz brillante. El concepto del iris electrónico es
similar al de las lentes autoiris, pero como la compensación se realiza en forma electrónica, el
rango de variación comparado con las lentes autoiris es menor y su aplicación se limita a
cámaras de uso interior.

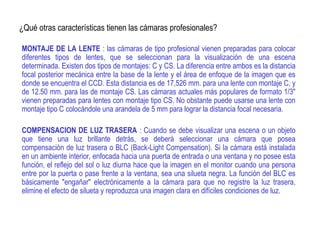

MONTAJE DE LA LENTE : las cámaras de tipo profesional vienen preparadas para colocar
diferentes tipos de lentes, que se seleccionan para la visualización de una escena
determinada. Existen dos tipos de montajes: C y CS. La diferencia entre ambos es la distancia
focal posterior mecánica entre la base de la lente y el área de enfoque de la imagen que es
donde se encuentra el CCD. Esta distancia es de 17,526 mm. para una lente con montaje C, y
de 12.50 mm. para las de montaje CS. Las cámaras actuales más populares de formato 1/3"
vienen preparadas para lentes con montaje tipo CS. No obstante puede usarse una lente con
montaje tipo C colocándole una arandela de 5 mm para lograr la distancia focal necesaria.
COMPENSACION DE LUZ TRASERA : Cuando se debe visualizar una escena o un objeto
que tiene una luz brillante detrás, se deberá seleccionar una cámara que posea
compensación de luz trasera o BLC (Back-Light Compensation). Si la cámara está instalada
en un ambiente interior, enfocada hacia una puerta de entrada o una ventana y no posee esta
función, el reflejo del sol o luz diurna hace que la imagen en el monitor cuando una persona
entre por la puerta o pase frente a la ventana, sea una silueta negra. La función del BLC es
básicamente "engañar" electrónicamente a la cámara para que no registre la luz trasera,
elimine el efecto de silueta y reproduzca una imagen clara en difíciles condiciones de luz.

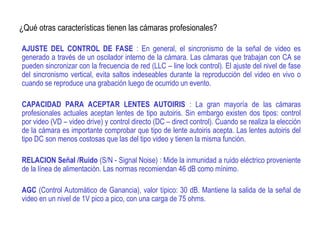

AJUSTE DEL CONTROL DE FASE : En general, el sincronismo de la señal de video es
generado a través de un oscilador interno de la cámara. Las cámaras que trabajan con CA se
pueden sincronizar con la frecuencia de red (LLC – line lock control). El ajuste del nivel de fase
del sincronismo vertical, evita saltos indeseables durante la reproducción del video en vivo o
cuando se reproduce una grabación luego de ocurrido un evento.
CAPACIDAD PARA ACEPTAR LENTES AUTOIRIS : La gran mayoría de las cámaras
profesionales actuales aceptan lentes de tipo autoiris. Sin embargo existen dos tipos: control
por video (VD – video drive) y control directo (DC – direct control). Cuando se realiza la elección
de la cámara es importante comprobar que tipo de lente autoiris acepta. Las lentes autoiris del
tipo DC son menos costosas que las del tipo video y tienen la misma función.
RELACION Señal /Ruido (S/N - Signal Noise) : Mide la inmunidad a ruido eléctrico proveniente
de la línea de alimentación. Las normas recomiendan 46 dB como mínimo.
AGC (Control Automático de Ganancia), valor típico: 30 dB. Mantiene la salida de la señal de
video en un nivel de 1V pico a pico, con una carga de 75 ohms.

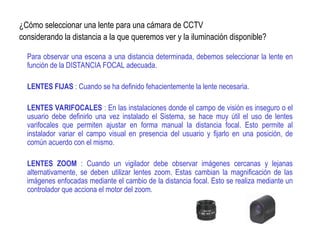

¿Cómo seleccionar una lente para una cámara de CCTV
considerando la distancia a la que queremos ver y la iluminación disponible?
Dependiendo de la iluminación de la escena a observar, su clasificación es la siguiente:

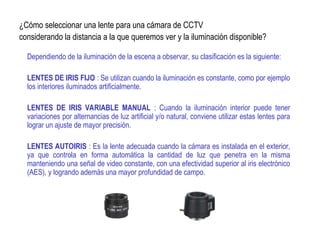

LENTES DE IRIS FIJO : Se utilizan cuando la iluminación es constante, como por ejemplo
los interiores iluminados artificialmente.
LENTES DE IRIS VARIABLE MANUAL : Cuando la iluminación interior puede tener
variaciones por alternancias de luz artificial y/o natural, conviene utilizar estas lentes para
lograr un ajuste de mayor precisión.
LENTES AUTOIRIS : Es la lente adecuada cuando la cámara es instalada en el exterior,
ya que controla en forma automática la cantidad de luz que penetra en la misma
manteniendo una señal de video constante, con una efectividad superior al iris electrónico
(AES), y logrando además una mayor profundidad de campo.

Para observar una escena a una distancia determinada, debemos seleccionar la lente en
función de la DISTANCIA FOCAL adecuada.
LENTES FIJAS : Cuando se ha definido fehacientemente la lente necesaria.
LENTES VARIFOCALES : En las instalaciones donde el campo de visión es inseguro o el
usuario debe definirlo una vez instalado el Sistema, se hace muy útil el uso de lentes
varifocales que permiten ajustar en forma manual la distancia focal. Esto permite al
instalador variar el campo visual en presencia del usuario y fijarlo en una posición, de
común acuerdo con el mismo.
LENTES ZOOM : Cuando un vigilador debe observar imágenes cercanas y lejanas
alternativamente, se deben utilizar lentes zoom. Estas cambian la magnificación de las
imágenes enfocadas mediante el cambio de la distancia focal. Esto se realiza mediante un
controlador que acciona el motor del zoom.

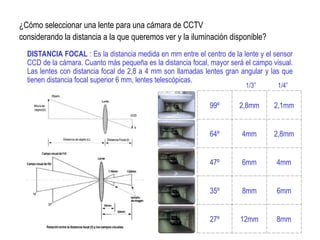

DISTANCIA FOCAL : Es la distancia medida en mm entre el centro de la lente y el sensor
CCD de la cámara. Cuanto más pequeña es la distancia focal, mayor será el campo visual.
Las lentes con distancia focal de 2,8 a 4 mm son llamadas lentes gran angular y las que
tienen distancia focal superior 6 mm, lentes telescópicas.
99º 2,8mm 2,1mm
64º 4mm 2,8mm
47º 6mm 4mm
35º 8mm 6mm
27º 12mm 8mm
1/3” 1/4”

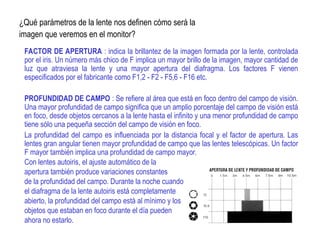

¿Qué parámetros de la lente nos definen cómo será la
imagen que veremos en el monitor?
FACTOR DE APERTURA : indica la brillantez de la imagen formada por la lente, controlada
por el iris. Un número más chico de F implica un mayor brillo de la imagen, mayor cantidad de
luz que atraviesa la lente y una mayor apertura del diafragma. Los factores F vienen
especificados por el fabricante como F1,2 - F2 - F5,6 - F16 etc.
PROFUNDIDAD DE CAMPO : Se refiere al área que está en foco dentro del campo de visión.
Una mayor profundidad de campo significa que un amplio porcentaje del campo de visión está
en foco, desde objetos cercanos a la lente hasta el infinito y una menor profundidad de campo
tiene sólo una pequeña sección del campo de visión en foco.
La profundidad del campo es influenciada por la distancia focal y el factor de apertura. Las
lentes gran angular tienen mayor profundidad de campo que las lentes telescópicas. Un factor
F mayor también implica una profundidad de campo mayor.
Con lentes autoiris, el ajuste automático de la
apertura también produce variaciones constantes
de la profundidad del campo. Durante la noche cuando
el diafragma de la lente autoiris está completamente
abierto, la profundidad del campo está al mínimo y los
objetos que estaban en foco durante el día pueden
ahora no estarlo.

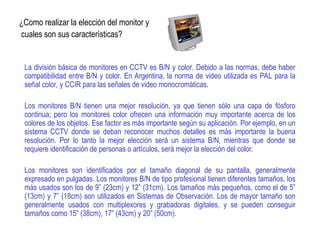

¿Como realizar la elección del monitor y
cuales son sus características?
La división básica de monitores en CCTV es B/N y color. Debido a las normas, debe haber
compatibilidad entre B/N y color. En Argentina, la norma de video utilizada es PAL para la
señal color, y CCIR para las señales de video monocromáticas.
Los monitores B/N tienen una mejor resolución, ya que tienen sólo una capa de fósforo
continua; pero los monitores color ofrecen una información muy importante acerca de los
colores de los objetos. Ese factor es más importante según su aplicación. Por ejemplo, en un
sistema CCTV donde se deban reconocer muchos detalles es más importante la buena
resolución. Por lo tanto la mejor elección será un sistema B/N, mientras que donde se
requiere identificación de personas o artículos, será mejor la elección del color.
Los monitores son identificados por el tamaño diagonal de su pantalla, generalmente
expresado en pulgadas. Los monitores B/N de tipo profesional tienen diferentes tamaños, los
más usados son los de 9” (23cm) y 12” (31cm). Los tamaños más pequeños, como el de 5”
(13cm) y 7” (18cm) son utilizados en Sistemas de Observación. Los de mayor tamaño son
generalmente usados con multiplexores y grabadoras digitales, y se pueden conseguir
tamaños como 15” (38cm), 17” (43cm) y 20” (50cm).

Ajustes del monitor
Selector de Impedancia

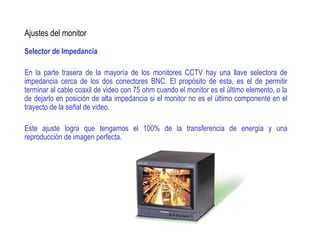

En la parte trasera de la mayoría de los monitores CCTV hay una llave selectora de
impedancia cerca de los dos conectores BNC. El propósito de esta, es el de permitir
terminar al cable coaxil de video con 75 ohm cuando el monitor es el último elemento, o la
de dejarlo en posición de alta impedancia si el monitor no es el último componente en el
trayecto de la señal de video.
Este ajuste logra que tengamos el 100% de la transferencia de energía y una
reproducción de imagen perfecta.

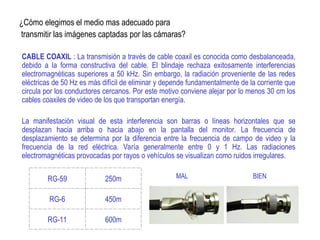

¿Cómo elegimos el medio mas adecuado para
transmitir las imágenes captadas por las cámaras?
CABLE COAXIL : La transmisión a través de cable coaxil es conocida como desbalanceada,
debido a la forma constructiva del cable. El blindaje rechaza exitosamente interferencias
electromagnéticas superiores a 50 kHz. Sin embargo, la radiación proveniente de las redes
eléctricas de 50 Hz es más difícil de eliminar y depende fundamentalmente de la corriente que
circula por los conductores cercanos. Por este motivo conviene alejar por lo menos 30 cm los
cables coaxiles de video de los que transportan energía.
La manifestación visual de esta interferencia son barras o líneas horizontales que se
desplazan hacia arriba o hacia abajo en la pantalla del monitor. La frecuencia de
desplazamiento se determina por la diferencia entre la frecuencia de campo de video y la
frecuencia de la red eléctrica. Varía generalmente entre 0 y 1 Hz. Las radiaciones
electromagnéticas provocadas por rayos o vehículos se visualizan como ruidos irregulares.
RG-59 250m
RG-6 450m
RG-11 600m
MAL BIEN

PAR TRENZADO UTP : Cuando las distancias entre los distintos componentes de un sistema
de CCTV exceden los 200 mts, la transmisión de video por par trenzado es una opción muy
conveniente frente al cable coaxil con amplificadores de video ya que estos amplifican
también las interferencias. La impedancia característica del UTP es de 100 ohm.
Toda interferencia electromagnética y ruido no deseado que llegue a ambos conductores, se
cancelará debido a que el sistema admite señales en modo diferencial (distinta polaridad en
cada conductor del par), ya que están balanceados con respecto de masa. Por este motivo se
la conoce como transmisión balanceada y es necesario que los cables estén trenzados.
La adaptación entre los equipos y el cable se realiza a través de un BALUN. Los balunes
pasivos no necesitan energía externa y son bilaterales, es decir trabajan indistintamente en
ambos extremos de la línea. Con estos elementos se logran transmisiones de señal de video
a distancias de hasta 300 mts. Para longitudes mayores (hasta 2400mts.) se utilizan balunes
activos.
Se pueden utilizar cableados existentes de redes de computación.
Se pueden conectar hasta 4 cámaras con un solo cable.
Menor costo para tendidos superiores a 70 mts.

ENLACE INALAMBRICO : Se utiliza para transmitir en forma inalámbrica una imagen de
CCTV a una distancia entre los 100 mts y 8.000 mts. La señal de video se modula con una
frecuencia que pertenece a la región de las microondas del espectro electromagnético. En la
práctica, sin embargo, las frecuencias típicas que se usan para la transmisión de video están
entre 1 GHz y 10 GHz.
Las conexiones de microonda transmiten un ancho de banda
muy grande de señales de video así como también otros
datos si es necesario (incluyendo audio y /o control de PTZ).
El ancho de banda depende del modelo del fabricante. Para
una unidad bien construida, un ancho de banda entre 6 MHz
y 7 MHz es suficiente para enviar señales de video de alta
calidad sin una degradación visible.
Para un correcto enlace, se necesita tener visión óptica entre
el transmisor y el receptor. Las distancias que se pueden
alcanzar con esta tecnología dependen de la potencia de
salida del transmisor y de la ganancia de las antenas.

Alojamientos y soportes

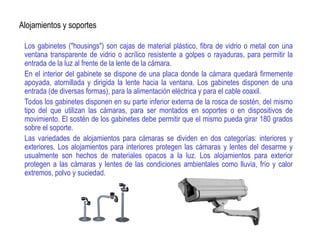

Los gabinetes ("housings") son cajas de material plástico, fibra de vidrio o metal con una
ventana transparente de vidrio o acrílico resistente a golpes o rayaduras, para permitir la
entrada de la luz al frente de la lente de la cámara.
En el interior del gabinete se dispone de una placa donde la cámara quedará firmemente
apoyada, atornillada y dirigida la lente hacia la ventana. Los gabinetes disponen de una
entrada (de diversas formas), para la alimentación eléctrica y para el cable coaxil.
Todos los gabinetes disponen en su parte inferior externa de la rosca de sostén, del mismo
tipo del que utilizan las cámaras, para ser montados en soportes o en dispositivos de
movimiento. El sostén de los gabinetes debe permitir que el mismo pueda girar 180 grados
sobre el soporte.
Las variedades de alojamientos para cámaras se dividen en dos categorías: interiores y
exteriores. Los alojamientos para interiores protegen las cámaras y lentes del desarme y
usualmente son hechos de materiales opacos a la luz. Los alojamientos para exterior
protegen a las cámaras y lentes de las condiciones ambientales como lluvia, frío y calor
extremos, polvo y suciedad.

Mecanismos de movimiento
Unidad de PAN & TILT: Cuando una cámara debe ver un área extensa, se utiliza un
montaje para rotación horizontal (PAN o paneo), y cobertura angular vertical (TILT o
cabeceo). Su rango máximo de paneo es 350° y de cabeceo 60°. Se controla por Joystick.
Puede trabajar en combinación con el control motorizado de lentes ZOOM, que permite el
control manual de las funciones del lente.
SPEED DOME: La cámara móvil de rotación continua, permite movimientos con ángulo de
visión ajustable en 360º, con una velocidad de giro de 300º/seg. Su construcción en acrílico
de alto impacto, ya sean claro u oscuro, logra disimular la posición de la cámara, con una
mínima reducción de luz. Su montaje puede realizarse tanto en techos, superficies
inclinadas o paredes.

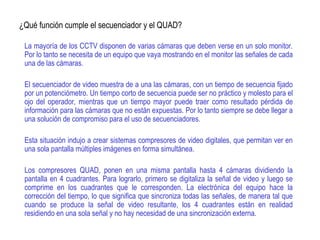

¿Qué función cumple el secuenciador y el QUAD?
La mayoría de los CCTV disponen de varias cámaras que deben verse en un solo monitor.
Por lo tanto se necesita de un equipo que vaya mostrando en el monitor las señales de cada
una de las cámaras.
El secuenciador de video muestra de a una las cámaras, con un tiempo de secuencia fijado
por un potenciómetro. Un tiempo corto de secuencia puede ser no práctico y molesto para el
ojo del operador, mientras que un tiempo mayor puede traer como resultado pérdida de
información para las cámaras que no están expuestas. Por lo tanto siempre se debe llegar a
una solución de compromiso para el uso de secuenciadores.
Esta situación indujo a crear sistemas compresores de video digitales, que permitan ver en
una sola pantalla múltiples imágenes en forma simultánea.
Los compresores QUAD, ponen en una misma pantalla hasta 4 cámaras dividiendo la
pantalla en 4 cuadrantes. Para lograrlo, primero se digitaliza la señal de video y luego se
comprime en los cuadrantes que le corresponden. La electrónica del equipo hace la
corrección del tiempo, lo que significa que sincroniza todas las señales, de manera tal que
cuando se produce la señal de video resultante, los 4 cuadrantes están en realidad
residiendo en una sola señal y no hay necesidad de una sincronización externa.

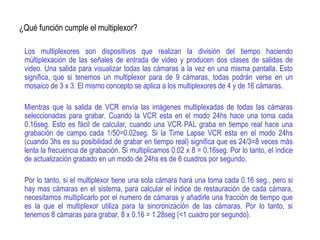

¿Qué función cumple el multiplexor?
Los multiplexores son dispositivos que realizan la división del tiempo haciendo
múltiplexación de las señales de entrada de video y producen dos clases de salidas de
video. Una salida para visualizar todas las cámaras a la vez en una misma pantalla. Esto
significa, que si tenemos un multiplexor para de 9 cámaras, todas podrán verse en un
mosaico de 3 x 3. El mismo concepto se aplica a los multiplexores de 4 y de 16 cámaras.
Mientras que la salida de VCR envía las imágenes multiplexadas de todas las cámaras
seleccionadas para grabar. Cuando la VCR esta en el modo 24hs hace una toma cada
0.16seg. Esto es fácil de calcular, cuando una VCR PAL graba en tiempo real hace una
grabación de campo cada 1/50=0.02seg. Si la Time Lapse VCR esta en el modo 24hs
(cuando 3hs es su posibilidad de grabar en tiempo real) significa que es 24/3=8 veces más
lenta la frecuencia de grabación. Si multiplicamos 0.02 x 8 = 0.16seg. Por lo tanto, el índice
de actualización grabado en un modo de 24hs es de 6 cuadros por segundo.
Por lo tanto, si el multiplexor tiene una sola cámara hará una toma cada 0.16 seg., pero si
hay mas cámaras en el sistema, para calcular el índice de restauración de cada cámara,
necesitamos multiplicarlo por el numero de cámaras y añadirle una fracción de tiempo que
es la que el multiplexor utiliza para la sincronización de las cámaras. Por lo tanto, si
tenemos 8 cámaras para grabar, 8 x 0.16 = 1.28seg (<1 cuadro por segundo).

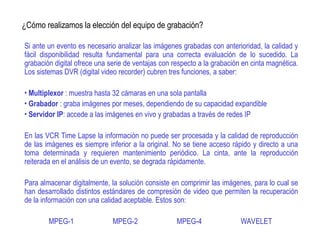

¿Cómo realizamos la elección del equipo de grabación?
Si ante un evento es necesario analizar las imágenes grabadas con anterioridad, la calidad y
fácil disponibilidad resulta fundamental para una correcta evaluación de lo sucedido. La
grabación digital ofrece una serie de ventajas con respecto a la grabación en cinta magnética.
Los sistemas DVR (digital video recorder) cubren tres funciones, a saber:
• Multiplexor : muestra hasta 32 cámaras en una sola pantalla
• Grabador : graba imágenes por meses, dependiendo de su capacidad expandible
• Servidor IP: accede a las imágenes en vivo y grabadas a través de redes IP
En las VCR Time Lapse la información no puede ser procesada y la calidad de reproducción
de las imágenes es siempre inferior a la original. No se tiene acceso rápido y directo a una
toma determinada y requieren mantenimiento periódico. La cinta, ante la reproducción
reiterada en el análisis de un evento, se degrada rápidamente.
Para almacenar digitalmente, la solución consiste en comprimir las imágenes, para lo cual se
han desarrollado distintos estándares de compresión de video que permiten la recuperación
de la información con una calidad aceptable. Estos son:
MPEG-1 MPEG-2 MPEG-4 WAVELET

Cantidad de cámaras que acepta el equipo. 4, 8 o 16 cámaras
Cantidad de imágenes por segundo que permiten grabar, en cuadros por segundo
Capacidad de almacenamiento que admiten, en gigabytes de disco rígido
Entrada para grabación de audio
Detección de movimiento por video
Grabación por fecha, día y hora
Entradas de alarma
Tamaño de la imagen grabada, entre 160x120, 320x240 y 640x480 píxeles
Tipo y cantidad de salidas para monitor (analógicos o SVGA)
Opción de grabar cada cámara a distinta velocidad de acuerdo a la importancia de las
escenas a visualizar.
Conexión remota por red, mediante web browser o software cliente

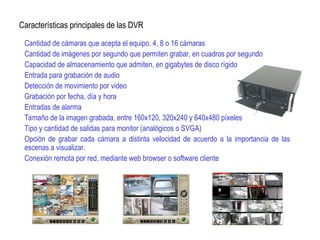

Características principales de las DVR

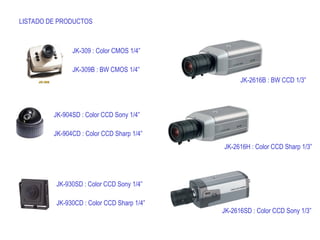

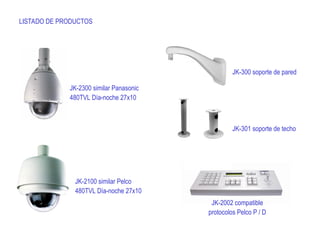

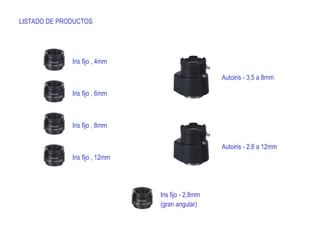

LISTADO DE PRODUCTOS
JK-309 : Color CMOS 1/4”
JK-309B : BW CMOS 1/4”
JK-904SD : Color CCD Sony 1/4”
JK-904CD : Color CCD Sharp 1/4”
JK-930CD : Color CCD Sharp 1/4”
JK-2616B : BW CCD 1/3”
JK-2616H : Color CCD Sharp 1/3”

Iris fijo , 4mm
Iris fijo , 6mm
Iris fijo , 8mm
Iris fijo , 12mm
Autoiris - 3,5 a 8mm
Autoiris - 2,8 a 12mm
Iris fijo - 2,8mm
(gran angular)

J-106 J-108
HK-04 en ABS
(plástico alto impacto)
HK-01 similar PELCO, en aluminio
(opcional ventilador y calefactor)

JK-2300 similar Panasonic
480TVL Día-noche 27x10
JK-2100 similar Pelco
480TVL Día-noche 27x10
JK-2002 compatible
protocolos Pelco P / D
JK-300 soporte de pared
JK-301 soporte de techo

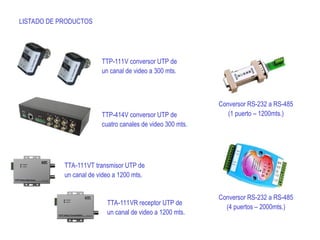

TTP-111V conversor UTP de
un canal de video a 300 mts.
TTP-414V conversor UTP de
cuatro canales de video 300 mts.
TTA-111VT transmisor UTP de
TTA-111VR receptor UTP de
Conversor RS-232 a RS-485
(1 puerto – 1200mts.)
Conversor RS-232 a RS-485
(4 puertos – 2000mts.)

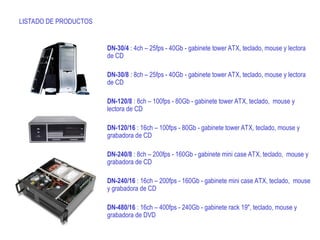

DN-30/4 : 4ch – 25fps - 40Gb - gabinete tower ATX, teclado, mouse y lectora
de CD
DN-30/8 : 8ch – 25fps - 40Gb - gabinete tower ATX, teclado, mouse y lectora
de CD
DN-120/8 : 8ch – 100fps - 80Gb - gabinete tower ATX, teclado, mouse y
lectora de CD
DN-120/16 : 16ch – 100fps - 80Gb - gabinete tower ATX, teclado, mouse y
grabadora de CD
DN-240/8 : 8ch – 200fps - 160Gb - gabinete mini case ATX, teclado, mouse y
grabadora de CD
DN-240/16 : 16ch – 200fps - 160Gb - gabinete mini case ATX, teclado, mouse
y grabadora de CD
DN-480/16 : 16ch – 400fps - 240Gb - gabinete rack 19", teclado, mouse y
grabadora de DVD

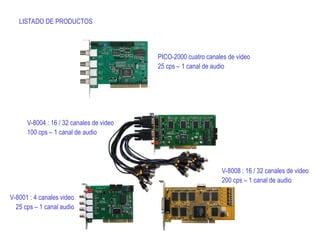

PICO-2000 cuatro canales de video
25 cps – 1 canal de audio
V-8004 : 16 / 32 canales de video
V-8001 : 4 canales video
25 cps – 1 canal audio
V-8008 : 16 / 32 canales de video

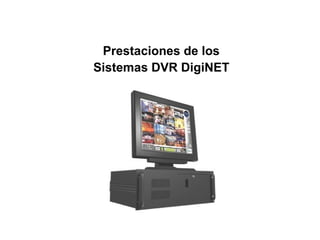

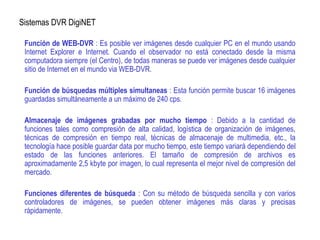

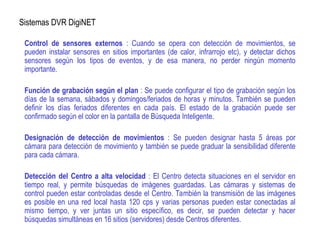

Prestaciones de los
Sistemas DVR DigiNET

DVR, es una abreviación de “Digital Video Recorder” (en español “Grabador Digital de
Video”), es decir, que procesa el video de manera digital. Esto permite una grabación
continua sin cambio de casetes y provee una imagen clara como si fueran fotos. Es la
próxima generación de equipos de monitoreo digital, y está reemplazando rápidamente
equipos existentes analógicos de CCTV (circuito cerrado de televisión).
Los sistemas existentes de CCTV utilizan métodos analógicos de grabación de imágenes en
casetes que requieren frecuentes cambios de los mismos y la resolución de imagen grabada
es muy inferior. Al contrario, los DVRs procesan imágenes de video de una manera digital,
permitiendo entonces grabar por mucho más tiempo sin cambio de casetes y proveer
imágenes claras de alta resolución, sin degradación de calidad de imágenes aunque estas
sean vistas muchas veces. En adición, el DVR tiene la función de control remoto y
transmisión de imágenes en redes o vía Internet. Por último, es un sistema muy apropiado de
monitoreo por video.

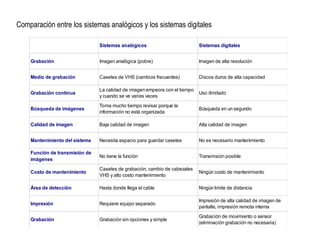

Sistemas analógicos Sistemas digitales
Grabación Imagen analógica (pobre) Imagen de alta resolución
Medio de grabación Casetes de VHS (cambios frecuentes) Discos duros de alta capacidad
Grabación continua
La calidad de imagen empeora con el tiempo
y cuando se ve varias veces
Uso ilimitado
Búsqueda de imágenes
Toma mucho tiempo revisar porque la
información no está organizada
Búsqueda en un segundo
Calidad de imagen Baja calidad de imagen Alta calidad de imagen
Mantenimiento del sistema Necesita espacio para guardar casetes No es necesario mantenimiento
Función de transmisión de
imágenes
No tiene la función Transmisión posible
Costo de mantenimiento
Casetes de grabación, cambio de cabezales
VHS y alto costo mantenimiento
Ningún costo de mantenimiento
Área de detección Hasta donde llega el cable Ningún limite de distancia
Impresión Requiere equipo separado
Impresión de alta calidad de imagen de
pantalla, impresión remota interna
Grabación Grabación sin opciones y simple
Grabación de movimiento o sensor
(eliminación grabación no necesaria)
Comparación entre los sistemas analógicos y los sistemas digitales

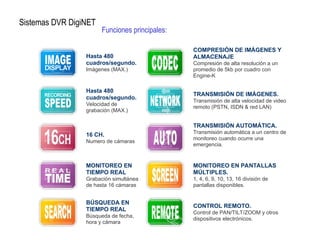

Funciones principales:
Hasta 480
cuadros/segundo.
Imágenes (MAX.)
COMPRESIÓN DE IMÁGENES Y
ALMACENAJE
Compresión de alta resolución a un
promedio de 5kb por cuadro con
Engine-K
Hasta 480
cuadros/segundo.
Velocidad de
grabación (MAX.)
TRANSMISIÓN DE IMÁGENES.
Transmisión de alta velocidad de video
remoto (PSTN, ISDN & red LAN)
16 CH.
Numero de cámaras
TRANSMISIÓN AUTOMÁTICA.
Transmisión automática a un centro de
monitoreo cuando ocurre una
emergencia.
MONITOREO EN
TIEMPO REAL
Grabación simultánea
de hasta 16 cámaras
MONITOREO EN PANTALLAS
MÚLTIPLES.
1, 4, 6, 9, 10, 13, 16 división de
pantallas disponibles.
BÚSQUEDA EN
TIEMPO REAL
Búsqueda de fecha,
hora y cámara
CONTROL REMOTO.
Control de PAN/TILT/ZOOM y otros
dispositivos electrónicos.

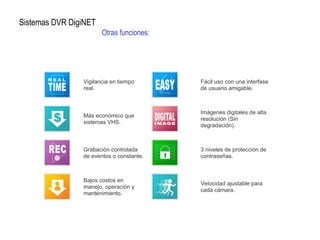

Otras funciones:
Vigilancia en tiempo
real.
Fácil uso con una interfase
de usuario amigable.
Más económico que
sistemas VHS.
Imágenes digitales de alta
resolución (Sin
degradación).
Grabación controlada
de eventos o constante.
3 niveles de protección de
contraseñas.
Bajos costos en
manejo, operación y
mantenimiento.
Velocidad ajustable para
cada cámara.

Aplicaciones:

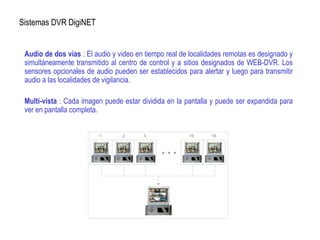

Audio de dos vías : El audio y video en tiempo real de localidades remotas es designado y
simultáneamente transmitido al centro de control y a sitios designados de WEB-DVR. Los
sensores opcionales de audio pueden ser establecidos para alertar y luego para transmitir
audio a las localidades de vigilancia.
Multi-vista : Cada imagen puede estar dividida en la pantalla y puede ser expandida para
ver en pantalla completa.

Vigilancia de conexión de operaciones :
Simultáneamente se puede mostrar hasta 16
localidades de cámaras. Una variedad de
censores opcionales pueden ser instalados si
son requeridos, y configurados para alarmas en
el centro de control.
E-map :
Es un mapa geográfico de un área indicando la
localidad de cada cámara. Esta función es
particularmente buena y conveniente en nuevas
instalaciones de sistemas de seguridad para
ubicar cada cámara mas fácilmente. Un E-map
también provee una visión general para usuarios
que no están familiarizados a un área de
vigilancia.

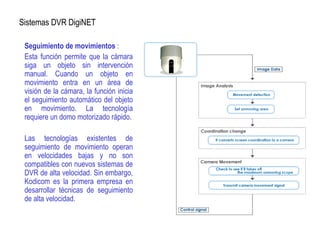

Seguimiento de movimientos :
Esta función permite que la cámara
siga un objeto sin intervención
manual. Cuando un objeto en
movimiento entra en un área de
visión de la cámara, la función inicia
el seguimiento automático del objeto
en movimiento. La tecnología
requiere un domo motorizado rápido.
Las tecnologías existentes de
seguimiento de movimiento operan
en velocidades bajas y no son
compatibles con nuevos sistemas de
DVR de alta velocidad. Sin embargo,
Kodicom es la primera empresa en
desarrollar técnicas de seguimiento
de alta velocidad.

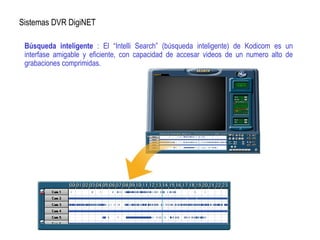

Búsqueda inteligente : El “Intelli Search” (búsqueda inteligente) de Kodicom es un
interfase amigable y eficiente, con capacidad de accesar videos de un numero alto de
grabaciones comprimidas.

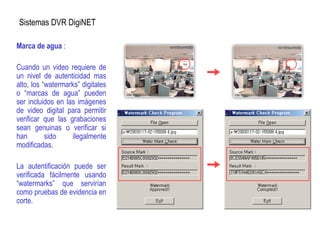

Marca de agua :
Cuando un video requiere de
un nivel de autenticidad mas
alto, los “watermarks” digitales
o “marcas de agua” pueden
ser incluidos en las imágenes
de video digital para permitir
verificar que las grabaciones
sean genuinas o verificar si
han sido ilegalmente
modificadas.
La autentificación puede ser
verificada fácilmente usando
“watermarks” que servirían
como pruebas de evidencia en
corte.

Búsqueda de índice : Cuando se presiona el botón de
“búsqueda de índice” después de haber escogido un
cuadro de tiempo, un índice de este cuadro de tiempo
es mostrado. Se realiza la búsqueda según la
secuencia, el tipo de grabación o movimiento.
Respaldo en Archivos AVI : Las imágenes
originales del sistema pueden ser grabadas en
formato AVI para poder ser mostradas en
Windows Media Player. Los archivos de respaldo
pueden ser grabados en disquetes, discos duros,
grabadoras de CD/DVD, o en línea a un disco
remoto usando una dirección IP. Es posible
guardar archivos según el tiempo, selección de
cámaras o métodos (codec) de compresión.

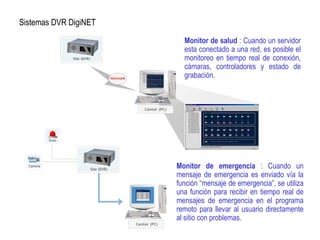

Monitor de salud : Cuando un servidor
esta conectado a una red, es posible el
monitoreo en tiempo real de conexión,
cámaras, controladores y estado de
grabación.
Monitor de emergencia : Cuando un
mensaje de emergencia es enviado vía la
función “mensaje de emergencia”, se utiliza
una función para recibir en tiempo real de
mensajes de emergencia en el programa
remoto para llevar al usuario directamente
al sitio con problemas.

Función automática de respaldo remoto : Según el plan configurado, esta función
automáticamente crea un respaldo de imágenes de varios servidores desde el sitio remoto
(el Centro). Operando varios servidores, antes era necesario visitar cada servidor y hacer
una transferencia de respaldo en cada servidor, ahora no es necesario hacer el
procedimiento mencionado, porque se puede buscar cualquier video guardado desde
cualquier sitio en la red del sistema.
Función de respaldo automático en el servidor : Según el plan configurado, esta función
automáticamente hace un respaldo en el disco especificado en el servidor. El personal de
operación no tiene que visitar el sitio de respaldo, pero se realiza automáticamente un
respaldo basado en el plan configurado. Esto minimiza la complicación para sitios que no
poseen el sistema en una red.
Tiempo real / grabación y búsqueda, función de respaldo : Detectando cada servidor
desde un sitio remoto, el sistema puede captar la situación actual del servidor y grabar desde
el sitio remoto al mismo tiempo. También el sistema busca imágenes guardadas en cada
servidor para archivarlas en la computadora remota (Centro), y las imágenes pueden estar
simultáneamente guardadas desde una larga distancia en la computadora remota (Centro),
para que puedan ser analizadas en el sitio remoto. Adicionalmente, se pueden utilizar
imágenes capturadas en el centro de control, sin tener que visitar el servidor físicamente.

Función de WEB-DVR : Es posible ver imágenes desde cualquier PC en el mundo usando
Internet Explorer e Internet. Cuando el observador no está conectado desde la misma
computadora siempre (el Centro), de todas maneras se puede ver imágenes desde cualquier
sitio de Internet en el mundo via WEB-DVR.
Función de búsquedas múltiples simultaneas : Esta función permite buscar 16 imágenes
guardadas simultáneamente a un máximo de 240 cps.
Almacenaje de imágenes grabadas por mucho tiempo : Debido a la cantidad de
funciones tales como compresión de alta calidad, logística de organización de imágenes,
técnicas de compresión en tiempo real, técnicas de almacenaje de multimedia, etc., la
tecnología hace posible guardar data por mucho tiempo, este tiempo variará dependiendo del
estado de las funciones anteriores. El tamaño de compresión de archivos es
aproximadamente 2,5 kbyte por imagen, lo cual representa el mejor nivel de compresión del
mercado.
Funciones diferentes de búsqueda : Con su método de búsqueda sencilla y con varios
controladores de imágenes, se pueden obtener imágenes más claras y precisas
rápidamente.

Control de sensores externos : Cuando se opera con detección de movimientos, se
pueden instalar sensores en sitios importantes (de calor, infrarrojo etc), y detectar dichos
sensores según los tipos de eventos, y de esa manera, no perder ningún momento
importante.
Función de grabación según el plan : Se puede configurar el tipo de grabación según los
días de la semana, sábados y domingos/feriados de horas y minutos. También se pueden
definir los días feriados diferentes en cada país. El estado de la grabación puede ser
confirmado según el color en la pantalla de Búsqueda Inteligente.
Designación de detección de movimientos : Se pueden designar hasta 5 áreas por
cámara para detección de movimiento y también se puede graduar la sensibilidad diferente
para cada cámara.
Detección del Centro a alta velocidad : El Centro detecta situaciones en el servidor en
tiempo real, y permite búsquedas de imágenes guardadas. Las cámaras y sistemas de
control pueden estar controladas desde el Centro. También la transmisión de las imágenes
es posible en una red local hasta 120 cps y varias personas pueden estar conectadas al
mismo tiempo, y ver juntas un sitio específico, es decir, se pueden detectar y hacer
búsquedas simultáneas en 16 sitios (servidores) desde Centros diferentes.

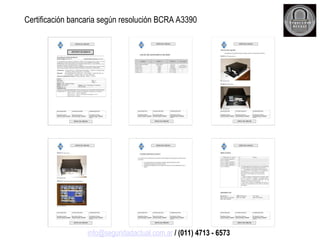

Certificación bancaria según resolución BCRA A3390
info@seguridadactual.com.ar / (011) 4713 - 6573

Implementación de un sistema de CCTV
utilizando redes con protocolo IP

El sistema de vigilancia IP permite transmitir imágenes y almacenarlas en un servidor remoto
a través de la red, sin embargo, cuando el ancho de banda de la red es limitado, conviene
almacenar localmente las imágenes en una DVR. Esta solución permite que las fuentes de
vídeo analógicas se conviertan y almacenen como grabaciones digitales. A estas se puede
acceder en cualquier momento desde una PC a través de la red.
Para la visualización y reproducción por Internet es aconsejable contar con Banda Ancha y
una dirección IP otorgada por el prestador del servicio.
La resolución de las cámaras analógicas se mide por el número de TVL, mientras que la
resolución de las cámaras digitales se mide por el número de píxeles del CCD.
384x288 píxeles  330 líneas horizontales de TV
Sistemas digitales de video

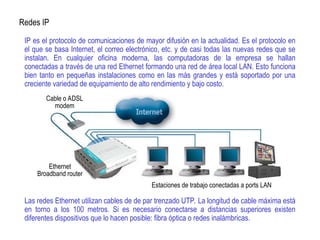

IP es el protocolo de comunicaciones de mayor difusión en la actualidad. Es el protocolo en
el que se basa Internet, el correo electrónico, etc. y de casi todas las nuevas redes que se
instalan. En cualquier oficina moderna, las computadoras de la empresa se hallan
conectadas a través de una red Ethernet formando una red de área local LAN. Esto funciona
bien tanto en pequeñas instalaciones como en las más grandes y está soportado por una
creciente variedad de equipamiento de alto rendimiento y bajo costo.
Las redes Ethernet utilizan cables de de par trenzado UTP. La longitud de cable máxima está
en torno a los 100 metros. Si es necesario conectarse a distancias superiores existen
diferentes dispositivos que lo hacen posible: fibra óptica o redes inalámbricas.
Redes IP
Cable o ADSL
modem
Ethernet
Broadband router
Estaciones de trabajo conectadas a ports LAN

La conexión de banda ancha a Internet se vincula mediante un Cable módem, o un módem
ADSL. Los servicios de transmisión ADSL son cada día más populares y están disponibles
en la mayoría de las compañías telefónicas. La velocidad difiere entre el envío y la recepción
de datos. La velocidad de bajada (recepción) puede ser, por ejemplo, de 1 Mbit/seg.,
mientras que la de subida (envío) generalmente está fijada en 128 kbits/seg.
Acceso Remoto : El proveedor de Internet, además de instalar la conexión ADSL y el
módem, puede proveer una dirección IP fija para acceder a las imágenes de las cámaras.
Otra opción es trabajar con una IP dinámica ingresando a un Sitio gratuito que brinde el
servicio DDNS. En este caso es importante realizar pruebas preliminares para comprobar la
fiabilidad de la conexión.
Conexión simple a Internet
USB o Ethernet
Línea
Alimentación
DVR

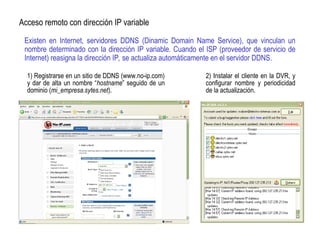

Existen en Internet, servidores DDNS (Dinamic Domain Name Service), que vinculan un
nombre determinado con la dirección IP variable. Cuando el ISP (proveedor de servicio de
Internet) reasigna la dirección IP, se actualiza automáticamente en el servidor DDNS.
Acceso remoto con dirección IP variable
1) Registrarse en un sitio de DDNS (www.no-ip.com)
y dar de alta un nombre “hostname” seguido de un
dominio (mi_empresa.sytes.net).
2) Instalar el cliente en la DVR, y
configurar nombre y periodicidad
de la actualización.

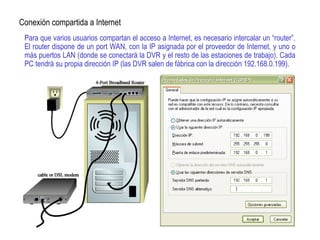

Para que varios usuarios compartan el acceso a Internet, es necesario intercalar un “router”.
El router dispone de un port WAN, con la IP asignada por el proveedor de Internet, y uno o
más puertos LAN (donde se conectará la DVR y el resto de las estaciones de trabajo). Cada
PC tendrá su propia dirección IP (las DVR salen de fábrica con la dirección 192.168.0.199).
Conexión compartida a Internet

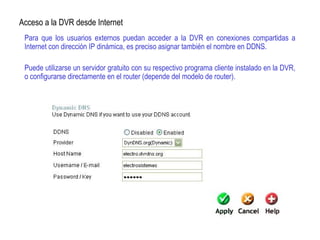

Para que los usuarios externos puedan acceder a la DVR en conexiones compartidas a
Internet con dirección IP dinámica, es preciso asignar también el nombre en DDNS.
Puede utilizarse un servidor gratuito con su respectivo programa cliente instalado en la DVR,
o configurarse directamente en el router (depende del modelo de router).
Acceso a la DVR desde Internet

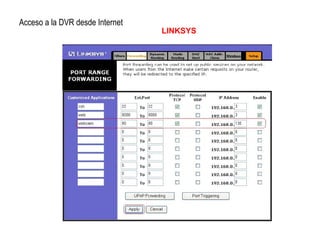

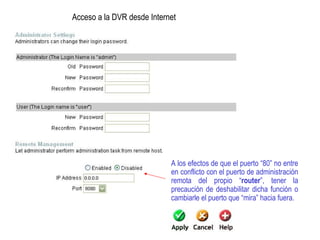

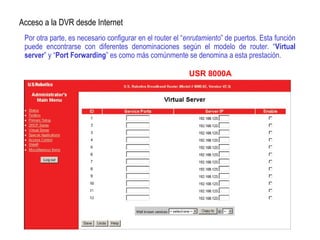

Por otra parte, es necesario configurar en el router el “enrutamiento” de puertos. Esta función
puede encontrarse con diferentes denominaciones según el modelo de router. “Virtual
server” y “Port Forwarding” es como más comúnmente se denomina a esta prestación.
USR 8000A

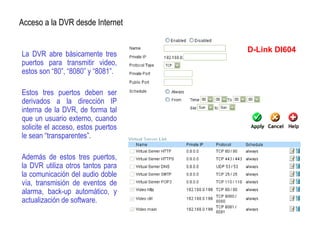

La DVR abre básicamente tres
puertos para transmitir video,
estos son “80”, “8080” y “8081”.
Estos tres puertos deben ser
derivados a la dirección IP
interna de la DVR, de forma tal
que un usuario externo, cuando
solicite el acceso, estos puertos
le sean “transparentes”.
Además de estos tres puertos,
la DVR utiliza otros tantos para
la comunicación del audio doble
vía, transmisión de eventos de
alarma, back-up automático, y
actualización de software.
D-Link DI604

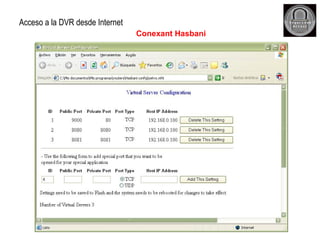

Conexant Hasbani

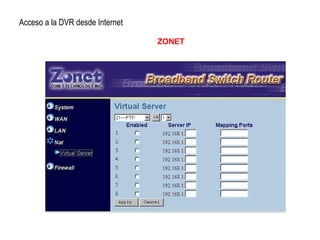

LINKSYS

SMC

ZONET

A los efectos de que el puerto “80” no entre
en conflicto con el puerto de administración
remota del propio “router”, tener la
precaución de deshabilitar dicha función o
cambiarle el puerto que “mira” hacia fuera.

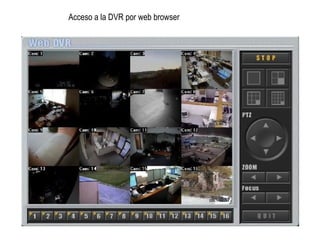

Acceso a la DVR por web browser

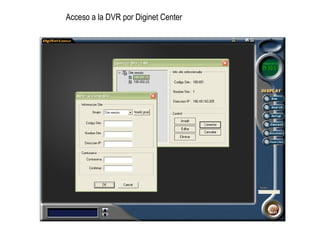

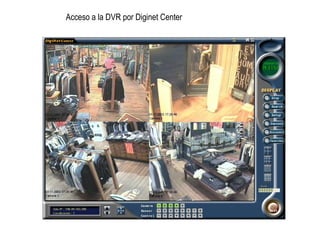

Acceso a la DVR por Diginet Center

Conexión de audio a la DVR
La señal de audio proveniente de la
cámara debe conectarse al pin 2 (ring), y
la malla al pin 3 (ground).
Conectar la señal de audio a la
entrada de micrófono on-board.
Un capacitor de 0,1uF debe conectarse
entre la señal de audio y el pin 2 del
conector (plug) de entrada.
Al audio de la cámara
Si se utiliza un micrófono del tipo PC para
captar el audio ambiente, debe conectarse
directamente, sin capacitor de filtro.

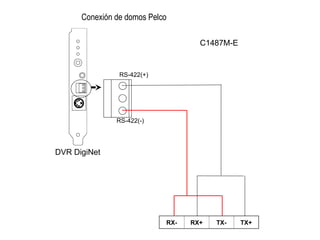

Conexión de domos Pelco
RX- RX+ TX- TX+
DVR DigiNet
RS-422(+)
RS-422(-)
C1487M-E

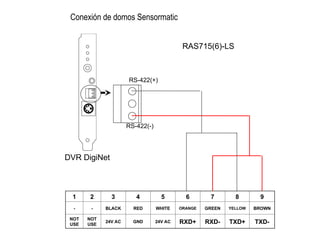

Conexión de domos Sensormatic
DVR DigiNet
RS-422(+)
RS-422(-)
1 2 3 4 5 6 7 8 9
- - BLACK RED WHITE ORANGE GREEN YELLOW BROWN
NOT
USE
NOT
USE
24V AC GND 24V AC RXD+ RXD- TXD+ TXD-
RAS715(6)-LS

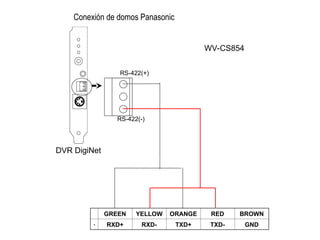

Conexión de domos Panasonic
GREEN YELLOW ORANGE RED BROWN
- RXD+ RXD- TXD+ TXD- GND
DVR DigiNet
RS-422(+)
RS-422(-)
WV-CS854

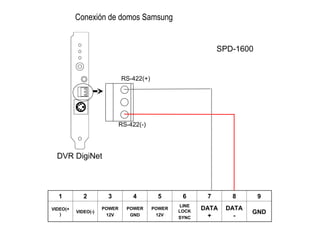

Conexión de domos Samsung
1 2 3 4 5 6 7 8 9
VIDEO(+
)
VIDEO(-)
POWER
12V
POWER
GND
POWER
12V
LINE
LOCK
SYNC
DATA
+
DATA
-
GND
DVR DigiNet
RS-422(+)
RS-422(-)
SPD-1600

Curso_CCTV para edificaciones y sistemas de alarmas

Más contenido relacionado

Similar a Curso_CCTV para edificaciones y sistemas de alarmas

Más de JorgeContreras781818

Último

Curso_CCTV para edificaciones y sistemas de alarmas
