1. I.E.NARCISO CABAL SALCEDOTRABAJO DE:DANIELA REINA AGUDELOGRADO: 11-1AÑO LECTIVO:2011

2. FUENTESDE PODER

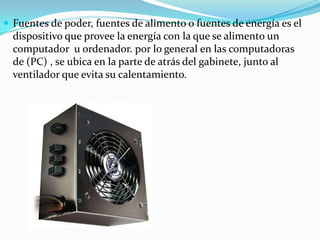

3. Fuentes de poder, fuentes de alimento o fuentes de energía es el dispositivo que provee la energía con la que se alimento un computador u ordenador. por lo general en las computadoras de (PC) , se ubica en la parte de atrás del gabinete, junto al ventilador que evita su calentamiento.

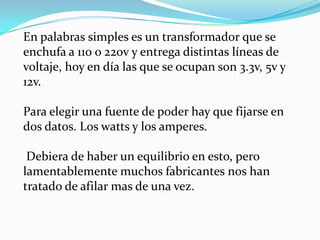

4. En palabras simples es un transformador que se enchufa a 110 o 220v y entrega distintas líneas de voltaje, hoy en día las que se ocupan son 3.3v, 5v y 12v. Para elegir una fuente de poder hay que fijarse en dos datos. Los watts y los amperes.Debiera de haber un equilibrio en esto, pero lamentablemente muchos fabricantes nos han tratado de afilar mas de una vez.

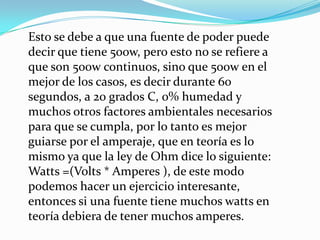

5. Esto se debe a que una fuente de poder puede decir que tiene 500w, pero esto no se refiere a que son 500w continuos, sino que 500w en el mejor de los casos, es decir durante 60 segundos, a 20 grados C, 0% humedad y muchos otros factores ambientales necesarios para que se cumpla, por lo tanto es mejor guiarse por el amperaje, que en teoría es lo mismo ya que la ley de Ohm dice lo siguiente: Watts =(Volts * Amperes ), de este modo podemos hacer un ejercicio interesante, entonces si una fuente tiene muchos watts en teoría debiera de tener muchos amperes.

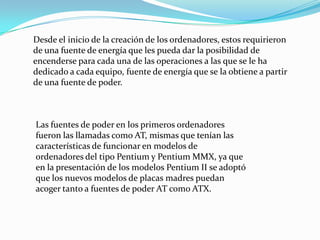

6. Desde el inicio de la creación de los ordenadores, estos requirieron de una fuente de energía que les pueda dar la posibilidad de encenderse para cada una de las operaciones a las que se le ha dedicado a cada equipo, fuente de energía que se la obtiene a partir de una fuente de poder.Las fuentes de poder en los primeros ordenadores fueron las llamadas como AT, mismas que tenían las características de funcionar en modelos de ordenadores del tipo Pentium y Pentium MMX, ya que en la presentación de los modelos Pentium II se adoptó que los nuevos modelos de placas madres puedan acoger tanto a fuentes de poder AT como ATX.

7. La diferencia principal que un usuario puede notar está en el hecho de que las fuentes de poder AT no apagan el equipo de manera automática, ya que cuando se ordena al sistema operativo que se apague, éste termina todos los procesos que tiene pendientes y envía un último mensaje diciendo “Ahora puede apagar el equipo“.

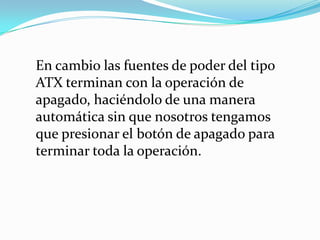

8. En cambio las fuentes de poder del tipo ATX terminan con la operación de apagado, haciéndolo de una manera automática sin que nosotros tengamos que presionar el botón de apagado para terminar toda la operación.

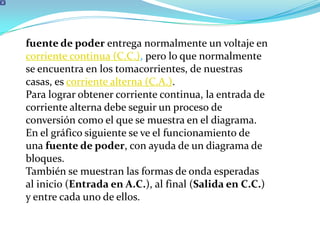

9. fuente de poder entrega normalmente un voltaje en corriente continua (C.C.), pero lo que normalmente se encuentra en los tomacorrientes, de nuestras casas, es corriente alterna (C.A.).Para lograr obtener corriente continua, la entrada de corriente alterna debe seguir un proceso de conversión como el que se muestra en el diagrama.En el gráfico siguiente se ve el funcionamiento de una fuente de poder, con ayuda de un diagrama de bloques.También se muestran las formas de onda esperadas al inicio (Entrada en A.C.), al final (Salida en C.C.) y entre cada uno de ellos.

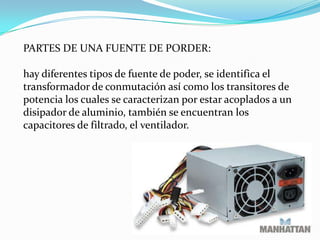

11. PARTES DE UNA FUENTE DE PORDER:hay diferentes tipos de fuente de poder, se identifica el transformador de conmutación así como los transitores de potencia los cuales se caracterizan por estar acoplados a un disipador de aluminio, también se encuentran los capacitores de filtrado, el ventilador.

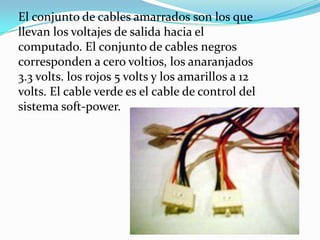

12. El conjunto de cables amarrados son los que llevan los voltajes de salida hacia el computado. El conjunto de cables negros corresponden a cero voltios, los anaranjados 3.3 volts. los rojos 5 volts y los amarillos a 12 volts. El cable verde es el cable de control del sistema soft-power.

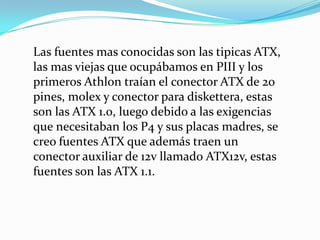

14. Las fuentes mas conocidas son las tipicas ATX, las mas viejas que ocupábamos en PIII y los primeros Athlon traían el conector ATX de 20 pines, molex y conector para diskettera, estas son las ATX 1.0, luego debido a las exigencias que necesitaban los P4 y sus placas madres, se creo fuentes ATX que además traen un conector auxiliar de 12v llamado ATX12v, estas fuentes son las ATX 1.1.

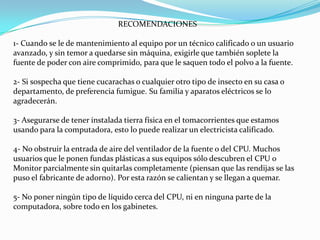

15. RECOMENDACIONES1- Cuando se le de mantenimiento al equipo por un técnico calificado o un usuario avanzado, y sin temor a quedarse sin máquina, exigirle que también soplete la fuente de poder con aire comprimido, para que le saquen todo el polvo a la fuente.2- Si sospecha que tiene cucarachas o cualquier otro tipo de insecto en su casa o departamento, de preferencia fumigue. Su familia y aparatos eléctricos se lo agradecerán.3- Asegurarse de tener instalada tierra física en el tomacorrientes que estamos usando para la computadora, esto lo puede realizar un electricista calificado.4- No obstruir la entrada de aire del ventilador de la fuente o del CPU. Muchos usuarios que le ponen fundas plásticas a sus equipos sólo descubren el CPU o Monitor parcialmente sin quitarlas completamente (piensan que las rendijas se las puso el fabricante de adorno). Por esta razón se calientan y se llegan a quemar.5- No poner ningún tipo de líquido cerca del CPU, ni en ninguna parte de la computadora, sobre todo en los gabinetes.
