El diodo es un componente electrónico que permite el paso de corriente en un solo sentido. Está compuesto de dos semiconductores dopados con impurezas de diferentes valencias que forman una unión o barrera. Los diodos se fabrican principalmente de silicio y germanio y se utilizan ampliamente en circuitos electrónicos para controlar el flujo de corriente.

2. EL DIODO
Es un componente electrónico que solo permite el paso de la corriente en un sentido (por eso es un
semiconductor, porque es conductor solo en determinadas condiciones). El diodo es el dispositivo
semiconductor más sencillo y se puede encontrar, prácticamente en cualquier circuito electrónico.
Los diodos se fabrican en versiones de silicio (la más utilizada) y de germanio. Los diodos constan de
dos partes, separados por una juntura llamada barrera o unión. Esta barrera o unión es de 0.3 voltios
en el diodo de germanio y de 0.6 voltios aproximadamente en el diodo de silicio. Un cristal de silicio
en estado puro constituye un elemento químico tetravalente por estar compuesto por átomos de
valencia +4, pero para obtener dos cristales semiconductores de polaridad diferente es necesario
“doparlos” durante el proceso de producción del diodo, añadiéndole a la estructura molecular de cada
uno de esos cristales cierta cantidad de impurezas pertenecientes a átomos de otros elementos
químicos (también semiconductores), pero de valencias diferentes para cada una de las partes que
formarán el diodo, con sus correspondientes polaridades.
Características Del Diodo
Características técnicas del diodo Como todos los componentes electrónicos, los diodos poseen
propiedades que les diferencia de los demás semiconductores. Es necesario conocer estas, pues los
libros de características y las necesidades de diseño así lo requieren. En estos apuntes aparecerán las
más importantes desde el punto de vista práctico. Valores nominales de tensión: VF=Tensión directa
en los extremos del diodo en conducción. VR=Tensión inversa en los extremos del diodo en
polarización inversa. VRSR=Tensión inversa de pico no repetitiva. VRRM=Tensión inversa de pico
repetitiva. VRWM=Tensión inversa de cresta de funcionamiento. Valores nominales de corriente:
IF=Corriente directa. IR=Corriente inversa. IFAV=Valor medio de la forma de onda de la corriente
durante un periodo. IFRMS=Corriente eficaz en estado de conducción. Es la máxima corriente eficaz
que el diodo es capaz de soportar. IFSM=Corriente directa de pico (inicial) no repetitiva.
AV=Average(promedio) RMS=Root Mean Square (raíz de la media cuadrática)
valor de tension:

3. Temperatura
Valores nominales de temperatura: Tstg = Indica los valores máximos y
mínimos de la temperatura de almacenamiento. Tj = Valor máximo de la
temperatura que soporta la unión de los semiconductores.
Diodo ReaL.
Posee dos terminales (Ánodo y Cátodo) , Polarización DIRECTA: Si Vd
es > 0 voltios. Polarización INVERSA: Si Vd < 0 voltios. En Directa la
corriente fluye con facilidad. En Inversa, al alcanzar la región de ruptura
o zona de avalancha, el flujo de corriente es elevado siempre y cuando no
se exceda la potencia máxima de disipación.

4. Designación característica
Vr: tensión inversa. If(av): corriente media directa. If(rms):corriente eficaz
directa.
Vf: caída de tensión directa.
Tipos De Diodos
 Diodo Zener
 Diodo Vericap
 Diodo Tunel
 Diodo Shockley

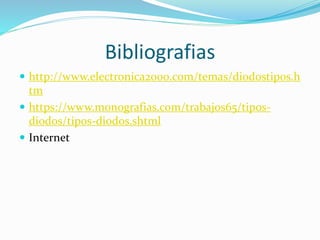

5. Bibliografias
 http://www.electronica2000.com/temas/diodostipos.h
tm
 https://www.monografias.com/trabajos65/tipos-
diodos/tipos-diodos.shtml
 Internet
