Los diodos son componentes electrónicos semiconductores que cumplen funciones importantes en circuitos electrónicos. Existen varios tipos de diodos como los diodos Schottky, Zener, varicap y túnel, los cuales cumplen funciones específicas basadas en sus características de conducción y no conducción eléctrica.

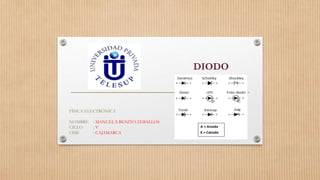

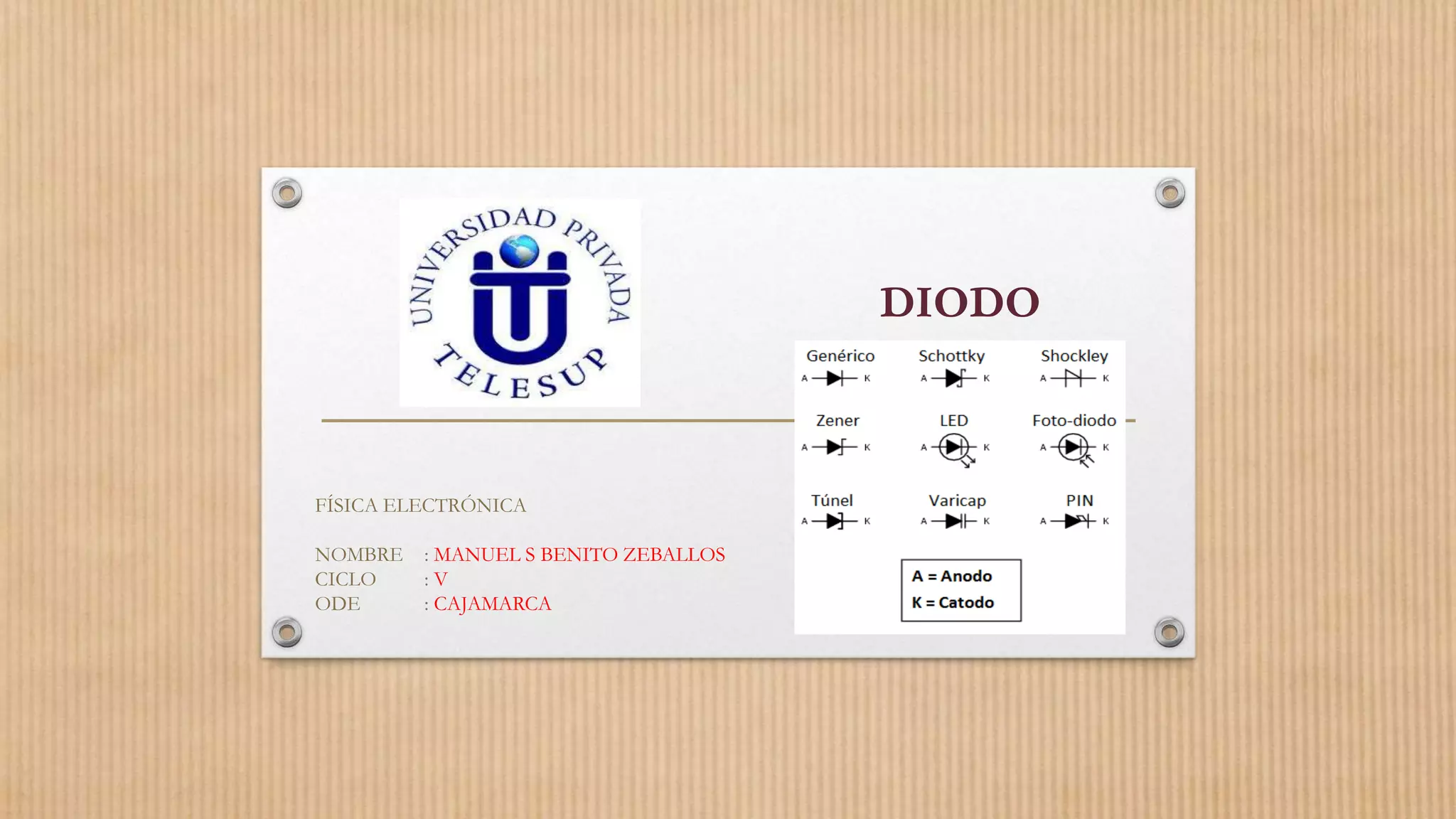

1. DIODO
FÍSICA ELECTRÓNICA
NOMBRE : MANUEL S BENITO ZEBALLOS
CICLO : V
ODE : CAJAMARCA

2. DIODO
Los diodos son componentes electrónicos semiconductores que
cumplen una función importante en los circuitos electrónicos.
Existen varios tipos de diodos que asimismo, cumplen una variedad de
funciones, en esta ocasión hablaremos de los de uso más común
utilizados en los circuitos electrónicos y eléctricos.

3. CARACTERÍSTICAS TÉCNICAS
Como todos los componentes electrónicos, los diodos poseen propiedades que les diferencia de los
demás semiconductores. Es necesario conocer estas.
Valores nominales de tensión:
VF = Tensión directa en los extremos del diodo en conducción. .
VR = Tensión inversa en los extremos del diodo en polarización inversa.
VRSM = Tensión inversa de pico no repetitiva.
VRRM = Tensión inversa de pico repetitiva.
VRWM = Tensión inversa de cresta de funcionamiento.
Valores nominales de corriente:
IF = Corriente directa. .
IR = Corriente inversa.
IFAV = Valor medio de la forma de onda de la corriente durante un periodo.
IFRMS = Corriente eficaz en estado de conducción. Es la máxima corriente eficaz que el diodo es
capaz de soportar.
IFSM = Corriente directa de pico (inicial) no repetitiva.
AV= Average(promedio) RMS= Root Mean Square (raíz de la media cuadrática)
Valores nominales de temperatura:
Tstg = Indica los valores máximos y mínimos de la temperatura de almacenamiento.
Tj = Valor máximo de la temperatura que soporta la unión de los semiconductores

4. DIODO SCHOTTKY
El diodo Schottky tiene una unión Metal-N.
Estos diodos se caracterizan por su velocidad de conmutación, una baja caída de Voltaje usando
están polarizados en directo (típicamente de 0.25 a 0.4 voltios).
El diodo Schottky está más cerca del diodo ideal que el diodo semiconductor común pero tiene
algunas características que hacen imposible su utilización en aplicaciones de potencia.
Estas son:
- El diodo Schottky tiene poca capacidad de conducción de corriente en directo (en sentido de la
flecha).
Esta característica no permiten que sea utilizado como diodo rectificador. Hay procesos de
rectificación (por ejemplo fuentes de alimentación) en que la cantidad de corriente que tienen que
conducir en sentido directo es bastante grande.
- El diodo Schottky no acepta grandes voltajes que lo polaricen inversamente (VCRR).
El proceso de rectificación antes mencionado también requiere que la tensión inversa que tiene que
soportar el diodo sea grande.
Sin embargo el diodo Schottky encuentra gran cantidad de aplicaciones n circuitos de alta velocidad
como en computadoras, donde se necesitan grandes velocidades de conmutación y su poca caída
de voltaje en directo causa poco gasto de energía.

6. DIODO ZENER
El diodo zener es un tipo especial de diodo, que siempre se utiliza polarizado inversamente.
Recordar que los diodos comunes, como el diodo rectificador (en donde se aprovechan sus
características de polarización directa y polarización inversa), conducen siempre en el sentido de
la flecha.

10. DIODO VARICAP
Todos los diodos cuando están polarizados en sentido opuesto tienen una
capacitancia que aparece entre sus terminales.
Los diodos varactores o varicap han sido diseñados de manera que su
funcionamiento sea similar al de un capacitador y tengan una característica
capacitancia- tensión dentro de límites razonables
En el siguiente gráfico se muestra las similitudes entre un diodo y un capacitor.
Debido a la recombinación de los portadores en el diodo, una zona de agotamiento se forma en la juntura.
Esta zona de agotamiento actúa como un dieléctrico (aislante), ya que no hay ninguna carga y flujo de corriente.
Las áreas exteriores a la zona de agotamiento si tienen portadores de carga (área semiconductor). Se puede
visualizar sin dificultad la formación de un capacitor en el diodo (dos materiales semiconductores deparados por un
aislante).
La amplitud de la zona de agotamiento se puede ampliar incrementando la tensión inversa aplicada al diodo con
una fuente externa.
Esto causa que se aumente la separación (aislante) y separa más las áreas semiconductoras. Este último disminuye la
capacitancia.
Entonces la capacitancia es función de la tensión aplicada al diodo.
- Si la tensión aplicada al diodo aumenta la capacitancia disminuye
- Si la tensión disminuye la capacitancia aumenta

13. Diodo Túnel
El diodo Tunnel se comporta de una manera muy interesante conforme se le va aumentando una tensión aplicada en
sentido directo.
Cuando se aplica una pequeña tensión, el diodo tunnel empieza a conducir (la corriente empieza a fluir).
Si se sigue aumentando esta tensión la corriente aumentará hasta llegar un punto después del cual la corriente
disminuye.
La corriente continuará disminuyendo hasta llegar al punto mínimo de un "valle" y .
Después volverá a incrementarse. En esta ocasión la corriente continuará aumentando conforme aumenta la tensión.

14. Este comportamiento de la corriente en función de la tensión en el diodo tunnel se puede
ver en el siguiente gráfico.
- Vp: Tensión pico
- Vv: Tensión de valle
- Ip: Corriente pico
- Iv: Corriente de valle
La región en el gráfico en que la corriente disminuye cuando la tensión aumenta (entre Vp
y Vv) se llama "zona de resistencia negativa"
Los diodos tunnel tienen la cualidad de pasar entre los niveles de corriente Ip e Iv muy
rápidamente, cambiando de estado de conducción al de no conducción incluso más
rápido que los diodos Schottky.
Desgraciadamente, este tipo de diodo no se puede utilizar como rectificador debido a
que tiene una corriente de fuga muy grande cuando están polarizados en reversa.
Así estos diodos sólo encuentran aplicaciones reducidas como en circuitos osciladores de
alta frecuencia.
