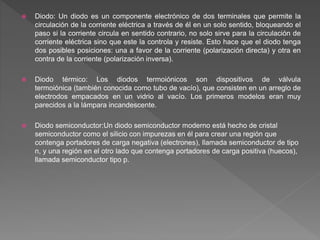

2. Diodo: Un diodo es un componente electrónico de dos terminales que permite la
circulación de la corriente eléctrica a través de él en un solo sentido, bloqueando el
paso si la corriente circula en sentido contrario, no solo sirve para la circulación de
corriente eléctrica sino que este la controla y resiste. Esto hace que el diodo tenga
dos posibles posiciones: una a favor de la corriente (polarización directa) y otra en
contra de la corriente (polarización inversa).
Diodo térmico: Los diodos termoiónicos son dispositivos de válvula
termoiónica (también conocida como tubo de vacío), que consisten en un arreglo de
electrodos empacados en un vidrio al vacío. Los primeros modelos eran muy
parecidos a la lámpara incandescente.
Diodo semiconductor:Un diodo semiconductor moderno está hecho de cristal
semiconductor como el silicio con impurezas en él para crear una región que
contenga portadores de carga negativa (electrones), llamada semiconductor de tipo
n, y una región en el otro lado que contenga portadores de carga positiva (huecos),
llamada semiconductor tipo p.
3. Diodos de señal: Los diodos de señal son usados en los circuitos para procesar
información (señales eléctricas), por lo que solo son requeridos para pasar
pequeñas corrientes de hasta 100 mA. Un diodo de señal de uso general tal como
el 1N4148 está hecho de silicio y tiene una caída de tensión directa de 0,7 V.
Diodo de protección para relé: Los diodos de señal son también usados para
proteger transistores y circuitos integrados del breve alto voltaje producido cuando
la bobina de un relé es desconectada. La corriente que fluye a través de la bobina
de un relé crea un campo magnético el cual cae de repente cuando la corriente deja
de circular por ella. Esta caída repentina del campo magnético induce sobre la
bobina un breve pero alto voltaje, el cual es muy probable que dañe transistores y
circuitos integrados.
Diodos rectificadores: Los diodos rectificadores son usados en fuentes de
alimentación para convertir la corriente alterna (AC) a corriente continua (DC), un
proceso conocido como rectificación. También son usados en circuitos en los cuales
han de pasar grandes corrientes a través del diodo. Todos los diodos rectificadores
están hechos de silicio y por lo tanto tienen una caída de tensión directa de 0,7 V.
Diodos zener: se usan para mantener un voltaje fijo. Están diseñados para trabajar
de una forma confiable y no destructiva dentro de su zona de “ruptura” de manera
que pueden ser utilizados en inversa para mantener bastante fijo el voltaje entre sus
terminales.
4. Tensión inversa de ruptura: Estudiaremos la hoja de características del diodo
1N4001, un diodo rectificador empleado en fuentes de alimentación (circuitos que
convierten una tensión alterna en una tensión continua). La serie de diodos del
1N4001 al 1N4007 son siete diodos que tienen las mismas características con
polarización directa, pero en polarización inversa sus características son distintas.
Corriente máxima con polarización directa: Un dato interesante es la corriente media con
polarización directa, que aparece así en la hoja de características:
Indica que el 1N4001 puede soportar hasta 1 A con polarización directa cuando se le emplea co
rectificador. Esto es, 1 A es el nivel de corriente con polarización directa para el cual el diodo se que
debido a una disipación excesiva de potencia. Un diseño fiable, con factor de seguridad 1, de
garantizar que la corriente con polarización directa sea menor de 0,5 A en cualquier condición
funcionamiento.
Los estudios de las averías de los dispositivos muestran que la vida de éstos es tanto más corta cua
más cerca trabajen de las limitaciones máximas. Por esta razón, algunos diseñadores emplean facto
de seguridad hasta de 10:1, para 1N4001 será de 0,1 A o menos.
5. Caída de tensión con polarización directa: Otro dato importante es la caída de
tensión con polarización directa:
Estos valores están medidos en alterna, y por ello aparece la palabra
instantáneo en la especificación. El 1N4001 tiene una caída de tensión
típica con polarización directa de 0,93 V cuando la corriente es de 1 A y la
temperatura de la unión es de 25 ºC.
