1. TECNOLOGÍA, 4º E.S.O.
Los componentes
Electrónicos Básicos
Pedro Serrano Gómez

2. TECNOLOGÍA, 4º E.S.O.
RESISTENCIAS FIJAS
 Se utilizan para reducir
la intensidad o provocar
caidas de tensión.
 Se clasifican en función de
su potencia por tamaños:
de 1 W, de 1/2 W y de 1/4
W
 Su valor está indicado
mediante un código de
colores sobre su
superficie.

3. TECNOLOGÍA, 4º E.S.O.
RESISTENCIAS

4. TECNOLOGÍA, 4º E.S.O.
CODIGO DE COLORES
COLORES Banda 1 Banda 2 Banda 3 Multiplicador Tolerancia
Plata x 0.01 10%
Oro x 0.1 5%
Negro 0 0 0 x 1
Marrón 1 1 1 x 10 1%
Rojo 2 2 2 x 100 2%
Naranja 3 3 3 x 1000
Amarillo 4 4 4 x 10000
Verde 5 5 5 x 100000 0.5%
Azul 6 6 6 x 1000000
Violeta 7 7 7
Gris 8 8 8
Blanco 9 9 9
--Ninguno-- - - - 20%

5. TECNOLOGÍA, 4º E.S.O.
RESISTENCIAS VARIABLES
 Potenciómetros
• Resistencias que varia
manualmente entre
cero y un valor
indicado en el
componente.
• Aplicaciones:
regulación de la
luminosidad de una
bombilla.

6. TECNOLOGÍA, 4º E.S.O.
 LDR
• Resistencia que varía
en función de la luz
que recibe. A más luz
menos resistencia.
• Aplicaciones:
Encendido y apagado
de las farolas de la
calle .
RESISTENCIAS VARIABLES

7. TECNOLOGÍA, 4º E.S.O.
RESISTENCIAS VARIABLES
 NTC
• Resistencia que varía
en función de la
temperatura. A más
temperatura menos
resistencia.
• Aplicaciones:
Regulación de un
sistema de
calefacción.

8. TECNOLOGÍA, 4º E.S.O.
RESISTENCIAS VARIABLES
 PTC
• Resistencia que varía
en función de la
temperatura. A más
temperatura más
resistencia.
• Aplicaciones:
Regulación de un
sistema de
calefacción.

9. TECNOLOGÍA, 4º E.S.O.
DIODOS
 Este es el primer
componente electrónico
propiamente dicho.
 Se caracteriza por permitir
el paso de la corriente
sólo en un sentido.
 Existen varios tipos,
siendo el más conocido el
que emite luz (LED), que
puedes ver en la
fotografía inferior.

10. TECNOLOGÍA, 4º E.S.O.
DIODOS LED
 Su comportamiento
es el mismo que el
de el diodo indicado
anteriormente, con la
particularidad de que
emite luz cuando
está polarizado
directamente.

11. TECNOLOGÍA, 4º E.S.O.
CONDENSADORES
 Sirven para almacenar
carga de forma temporal.
 Una vez cargados, se
descargan al cerrar sus
terminales sobre un circuito
cerrado.
 Su capacidad se mide en
Faradios (F)
 En la imagen puedes ver los
del tipo electrolítico.
Importante: estos
condensadores tienen
polaridad (+ y -) y deben
conectarse adecuadamente.

12. TECNOLOGÍA, 4º E.S.O.
CONDENSADORES
ELECTROLÍTICOS POLIESTER
METAL.
CERÁMICOSPOLIESTER

13. TECNOLOGÍA, 4º E.S.O.

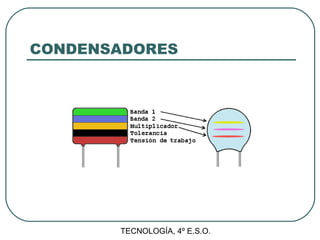

CONDENSADORES

14. TECNOLOGÍA, 4º E.S.O.

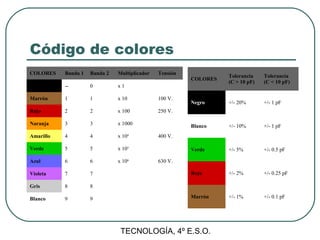

Código de colores
COLORES Banda 1 Banda 2 Multiplicador Tensión
Negro -- 0 x 1
Marrón 1 1 x 10 100 V.
Rojo 2 2 x 100 250 V.
Naranja 3 3 x 1000
Amarillo 4 4 x 104
400 V.
Verde 5 5 x 105
Azul 6 6 x 106
630 V.
Violeta 7 7
Gris 8 8
Blanco 9 9
COLORES
Tolerancia
(C > 10 pF)
Tolerancia
(C < 10 pF)
Negro +/- 20% +/- 1 pF
Blanco +/- 10% +/- 1 pF
Verde +/- 5% +/- 0.5 pF
Rojo +/- 2% +/- 0.25 pF
Marrón +/- 1% +/- 0.1 pF

15. TECNOLOGÍA, 4º E.S.O.
Código mediante letras
 A veces aparece impresa en los
condensadores la letra "K“
 No se traduce por "kilo“
 Sino que significa cerámico
Letra Tolerancia
“M” +/-20%
“K” +/-10%
“J” +/-5%

16. TECNOLOGÍA, 4º E.S.O.
Código mediante letras
 Ejemplo: un
condensador
marcado con 0,047 J
630 tiene un valor de
0,047 µF = 47 nF,
tolerancia del 5%
sobre dicho valor y
tensión máxima de
trabajo de 630 v

17. TECNOLOGÍA, 4º E.S.O.
Código “101”
 De acuerdo con este sistema
se imprimen 3 cifras, dos de
ellas son las significativas y la
última de ellas indica el número
de ceros que se deben añadir a
las precedentes.
 El resultado debe expresarse
siempre en picofaradios pF.
 403 significa 40000 pF = 40 nF.

18. TECNOLOGÍA, 4º E.S.O.
RELÉS
 El relé se utiliza para
separar circuitos de
diferentes
características.

19. TECNOLOGÍA, 4º E.S.O.
TRANSISTORES
 Este es el primer
componente que tiene tres
terminales y no dos.
 Funciona como un
interruptor controlado por la
corriente que entra por una
de sus “patas” y
amplificador.
 Los más utilizados son los
de unión o BJT, cuyos
terminales se llaman base
(b), emisor (e) y colector (c)
 En la imagen puedes ver
uno de media potencia.

20. TECNOLOGÍA, 4º E.S.O.
TIPOS DE TRANSISTORES
 NPN
 PNP

21. TECNOLOGÍA, 4º E.S.O.
INTEGRADO 555
 El Circuito integrado
555 se utiliza para
hacer temporizadores.
