De SIOSE a PostGIS en cuatro sesiones

Presentación Geodatabases De SIOSE a PostGIS Consulta y gestión

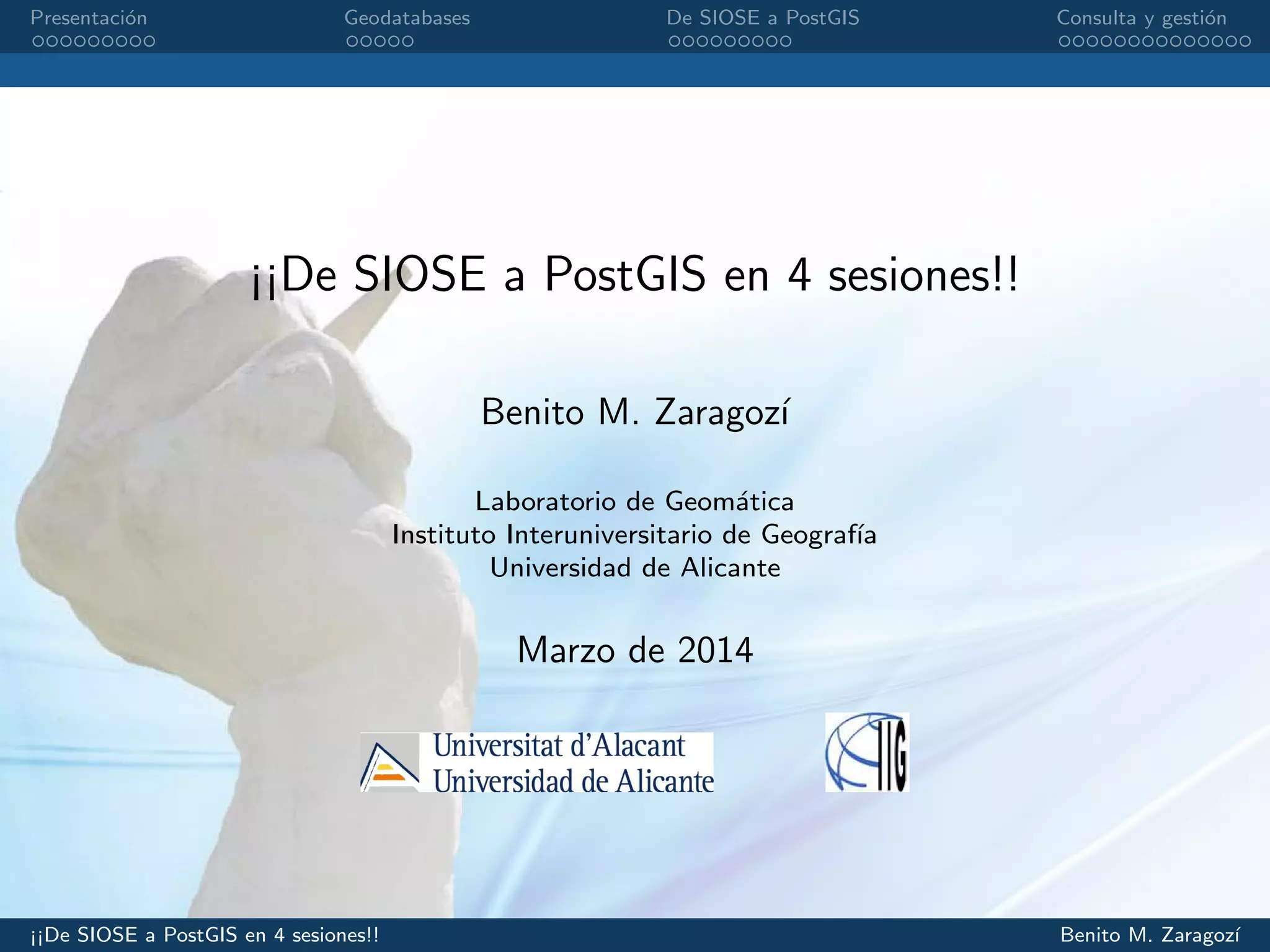

¡¡De SIOSE a PostGIS en 4 sesiones!!
Benito M. Zaragoz´ı
Laboratorio de Geomática
Instituto Interuniversitario de Geograf´ıa
Universidad de Alicante
Marzo de 2014
¡¡De SIOSE a PostGIS en 4 sesiones!! Benito M. Zaragoz´ı

El pequeño gran mundo de las TIG

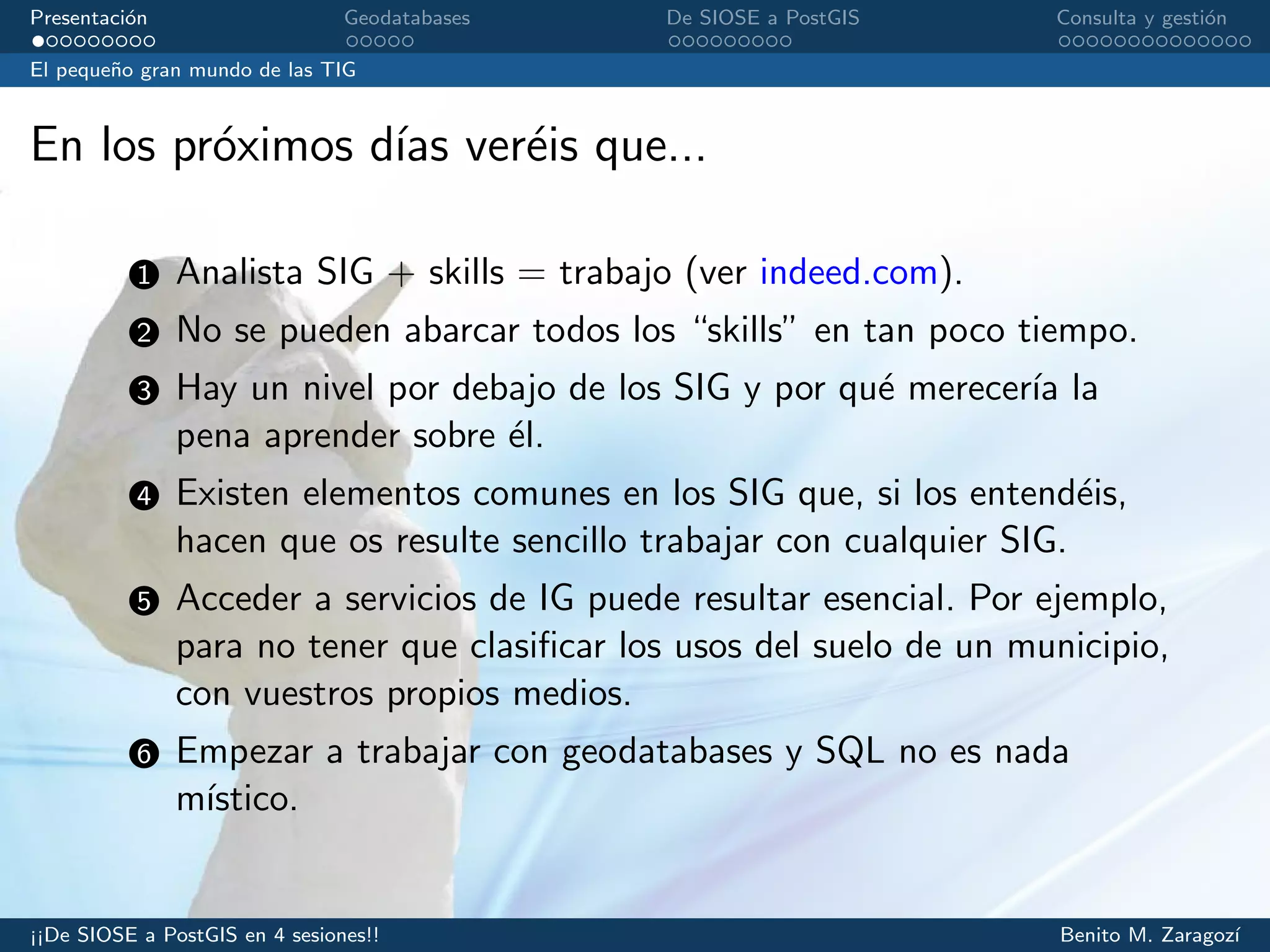

En los próximos d´ıas veréis que...
1 Analista SIG + skills = trabajo (ver indeed.com).
2 No se pueden abarcar todos los “skills” en tan poco tiempo.
3 Hay un nivel por debajo de los SIG y por qué merecer´ıa la
pena aprender sobre él.
4 Existen elementos comunes en los SIG que, si los entendéis,
hacen que os resulte sencillo trabajar con cualquier SIG.
5 Acceder a servicios de IG puede resultar esencial. Por ejemplo,
para no tener que clasificar los usos del suelo de un municipio,
con vuestros propios medios.
6 Empezar a trabajar con geodatabases y SQL no es nada
m´ıstico.

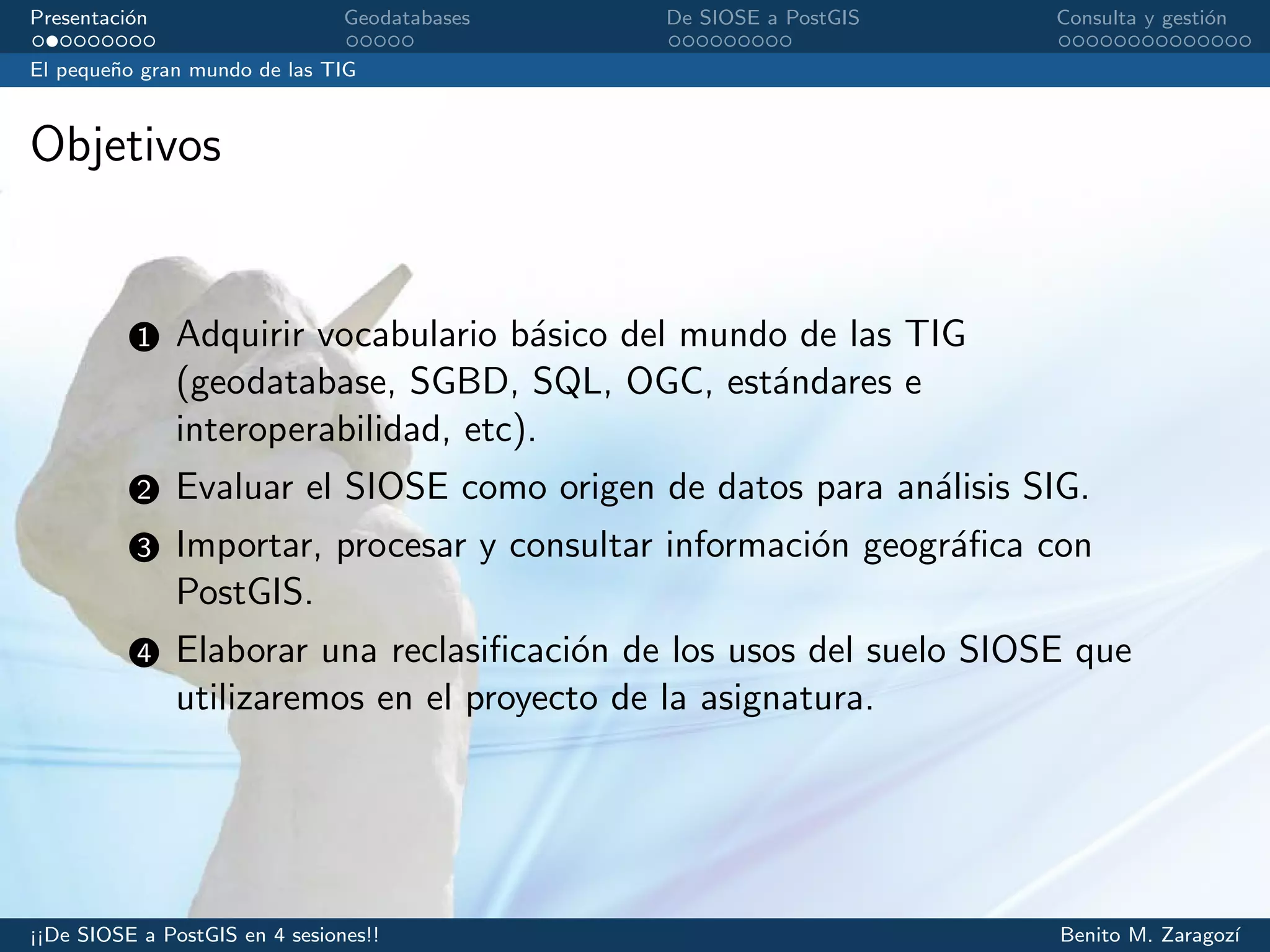

Objetivos
1 Adquirir vocabulario básico del mundo de las TIG
(geodatabase, SGBD, SQL, OGC, estándares e
interoperabilidad, etc).
2 Evaluar el SIOSE como origen de datos para análisis SIG.
3 Importar, procesar y consultar información geográfica con
PostGIS.
4 Elaborar una reclasificación de los usos del suelo SIOSE que
utilizaremos en el proyecto de la asignatura.

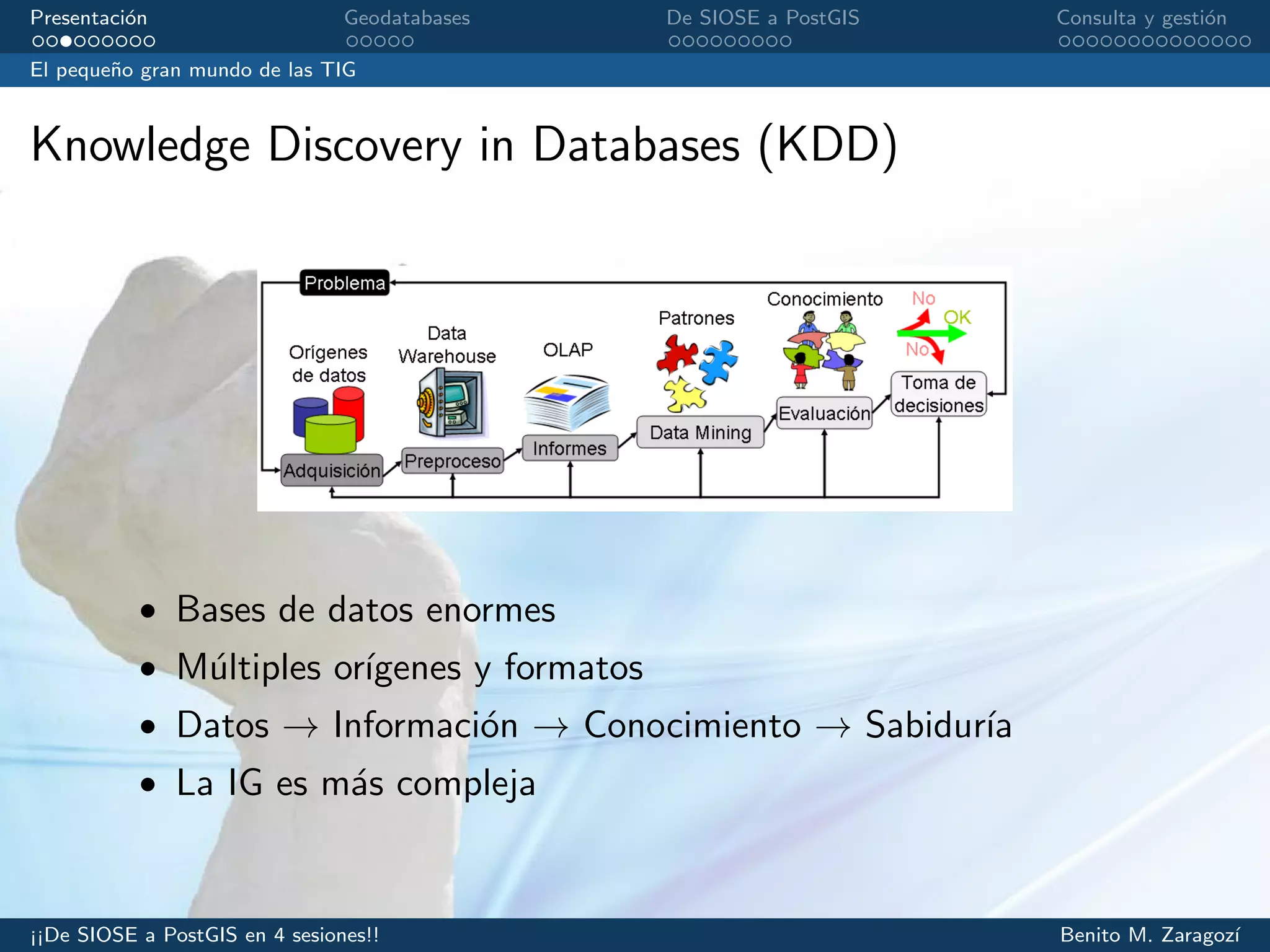

Knowledge Discovery in Databases (KDD)
• Bases de datos enormes
• Múltiples or´ıgenes y formatos
• Datos → Información → Conocimiento → Sabidur´ıa
• La IG es más compleja

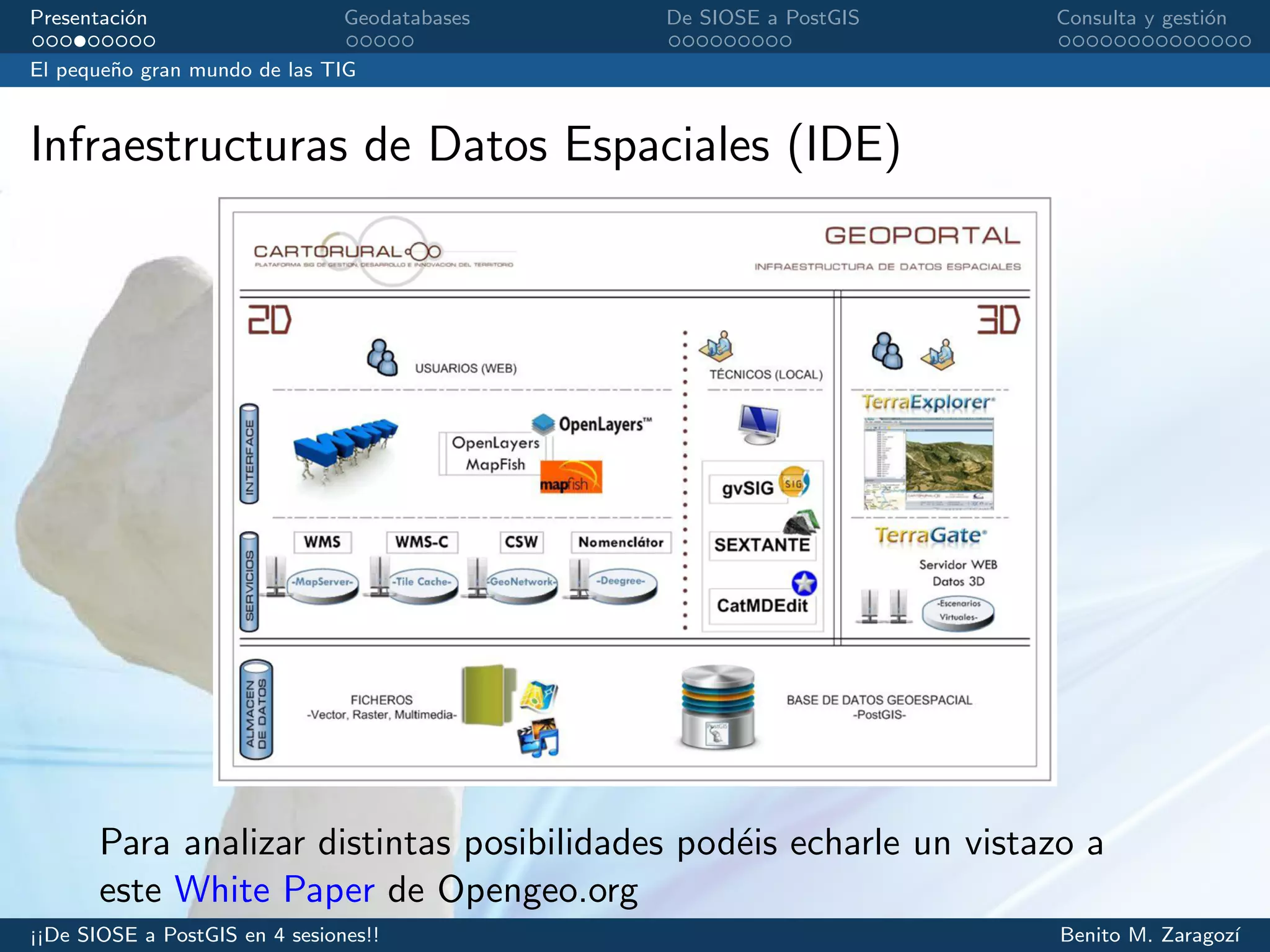

Infraestructuras de Datos Espaciales (IDE)
Para analizar distintas posibilidades pod´eis echarle un vistazo a
este White Paper de Opengeo.org

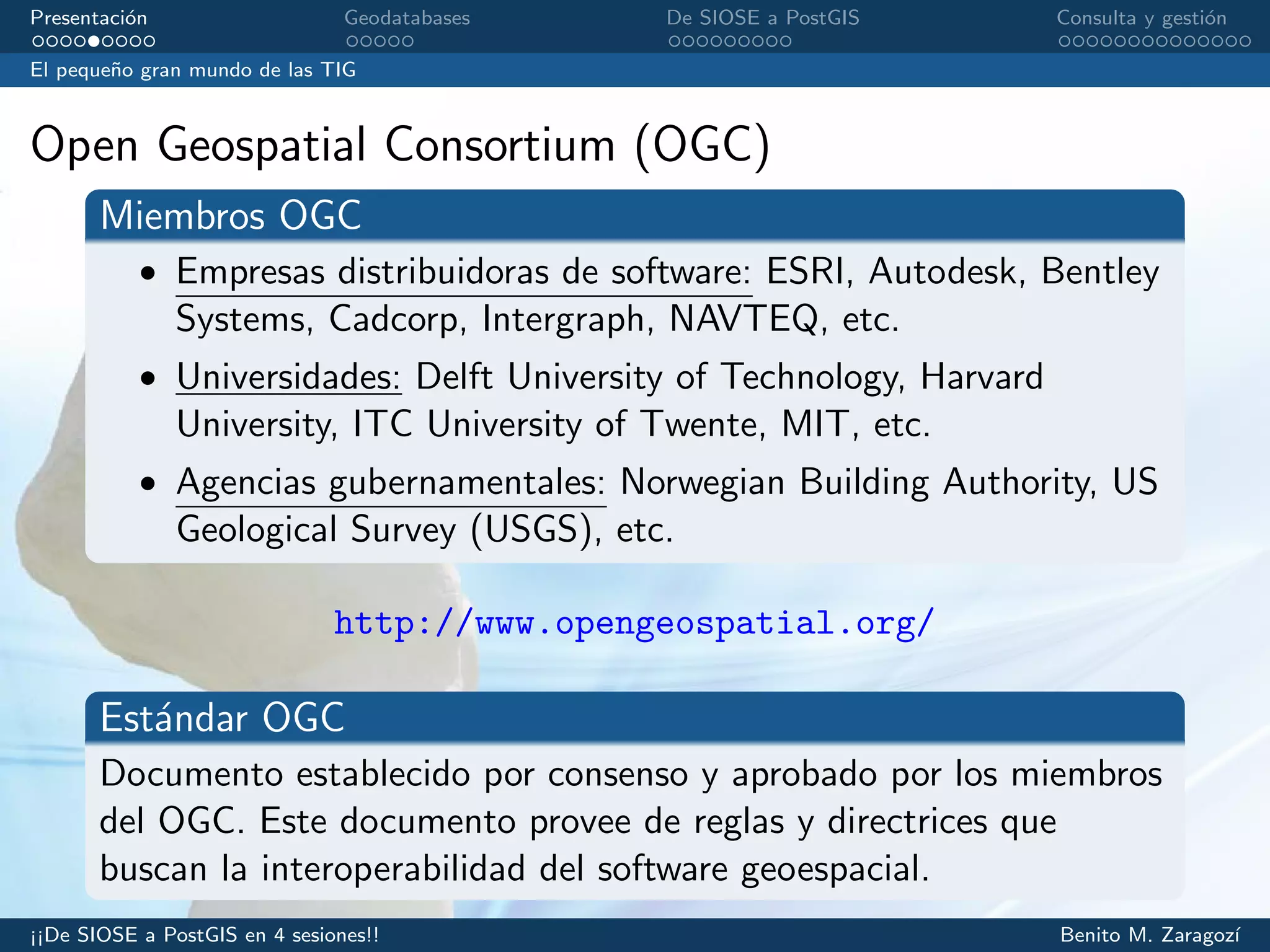

Open Geospatial Consortium (OGC)
Miembros OGC
• Empresas distribuidoras de software: ESRI, Autodesk, Bentley
Systems, Cadcorp, Intergraph, NAVTEQ, etc.
• Universidades: Delft University of Technology, Harvard
University, ITC University of Twente, MIT, etc.
• Agencias gubernamentales: Norwegian Building Authority, US
Geological Survey (USGS), etc.
http://www.opengeospatial.org/
Est´andar OGC
Documento establecido por consenso y aprobado por los miembros
del OGC. Este documento provee de reglas y directrices que
buscan la interoperabilidad del software geoespacial.

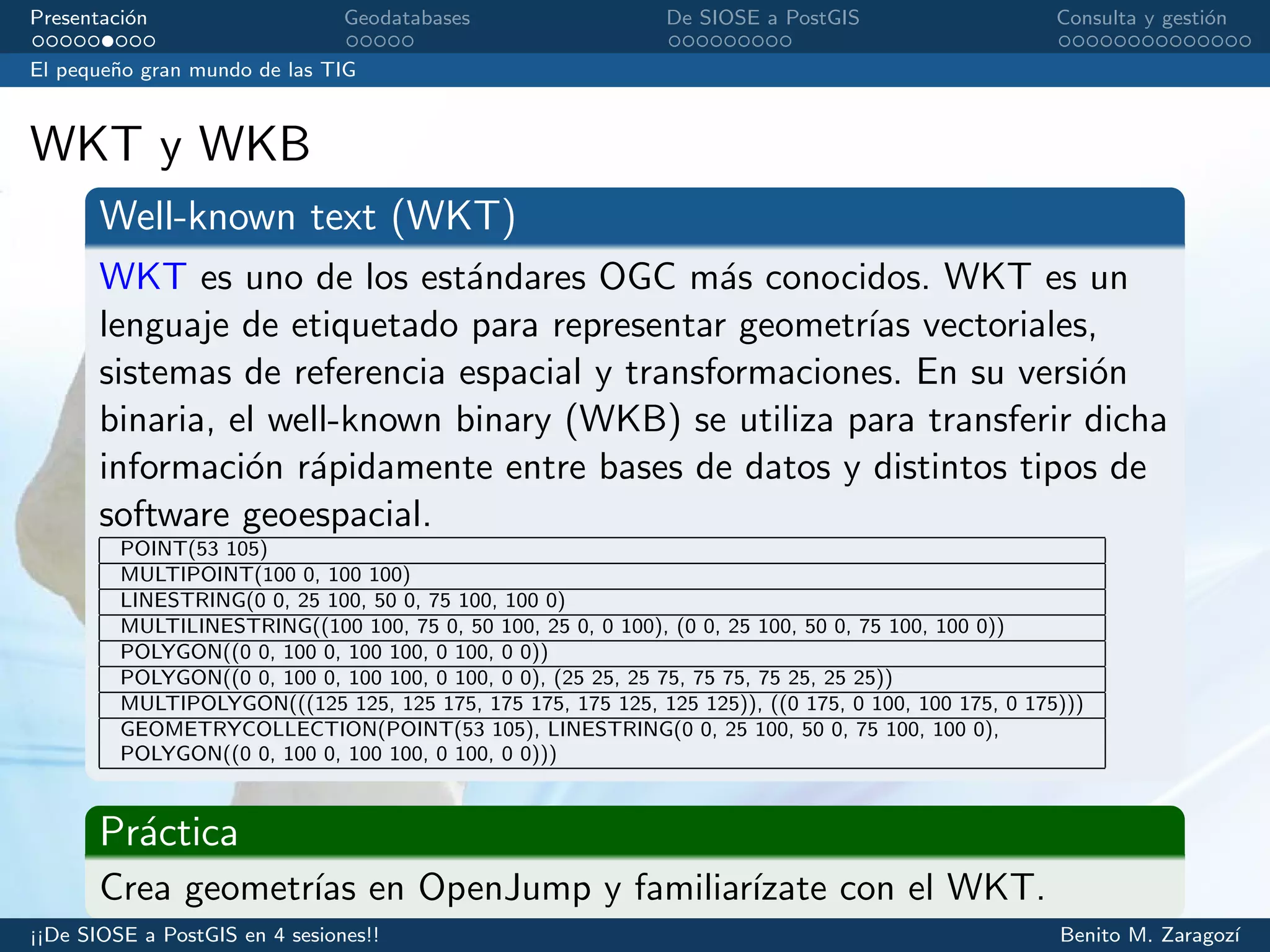

WKT y WKB
Well-known text (WKT)
WKT es uno de los estándares OGC más conocidos. WKT es un
lenguaje de etiquetado para representar geometr´ıas vectoriales,
sistemas de referencia espacial y transformaciones. En su versión
binaria, el well-known binary (WKB) se utiliza para transferir dicha
información rápidamente entre bases de datos y distintos tipos de
software geoespacial.
POINT(53 105)
MULTIPOINT(100 0, 100 100)
LINESTRING(0 0, 25 100, 50 0, 75 100, 100 0)
MULTILINESTRING((100 100, 75 0, 50 100, 25 0, 0 100), (0 0, 25 100, 50 0, 75 100, 100 0))
POLYGON((0 0, 100 0, 100 100, 0 100, 0 0))
POLYGON((0 0, 100 0, 100 100, 0 100, 0 0), (25 25, 25 75, 75 75, 75 25, 25 25))
MULTIPOLYGON(((125 125, 125 175, 175 175, 175 125, 125 125)), ((0 175, 0 100, 100 175, 0 175)))
GEOMETRYCOLLECTION(POINT(53 105), LINESTRING(0 0, 25 100, 50 0, 75 100, 100 0),
POLYGON((0 0, 100 0, 100 100, 0 100, 0 0)))
Práctica
Crea geometr´ıas en OpenJump y familiar´ızate con el WKT.

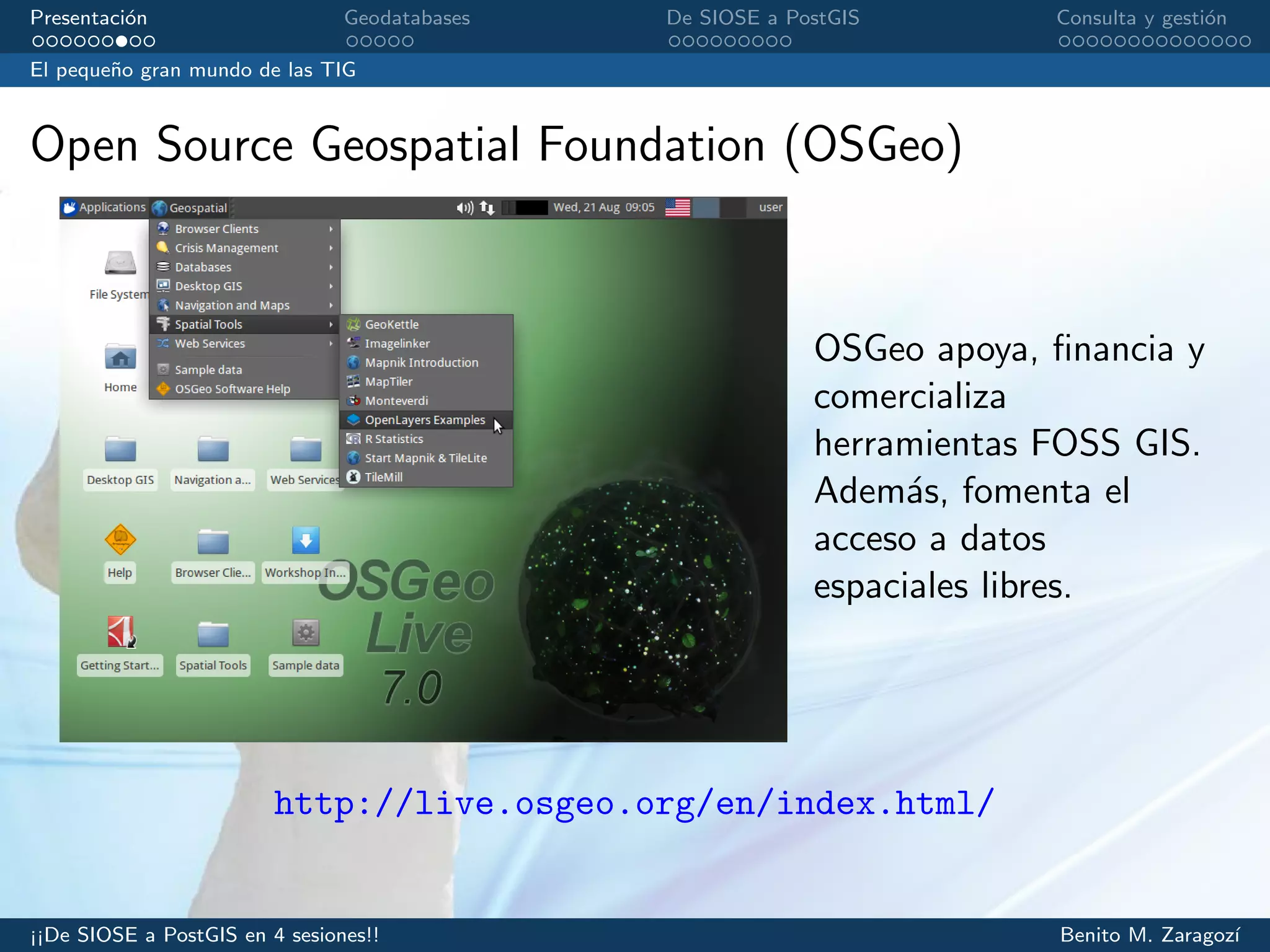

Open Source Geospatial Foundation (OSGeo)
OSGeo apoya, ﬁnancia y
comercializa
herramientas FOSS GIS.
Adem´as, fomenta el
acceso a datos
espaciales libres.
http://live.osgeo.org/en/index.html/

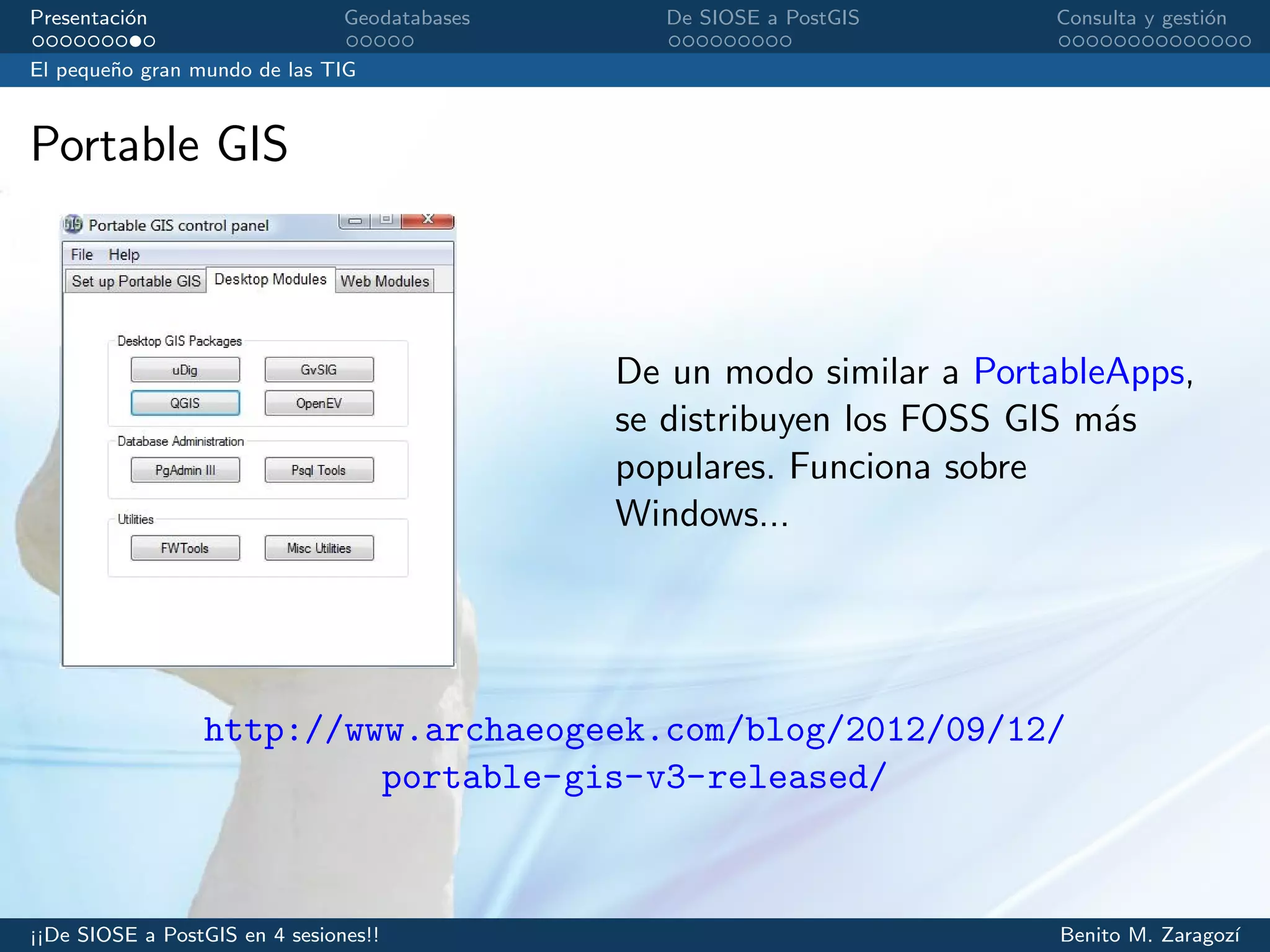

Portable GIS
De un modo similar a PortableApps,
se distribuyen los FOSS GIS m´as
populares. Funciona sobre
Windows...
http://www.archaeogeek.com/blog/2012/09/12/
portable-gis-v3-released/

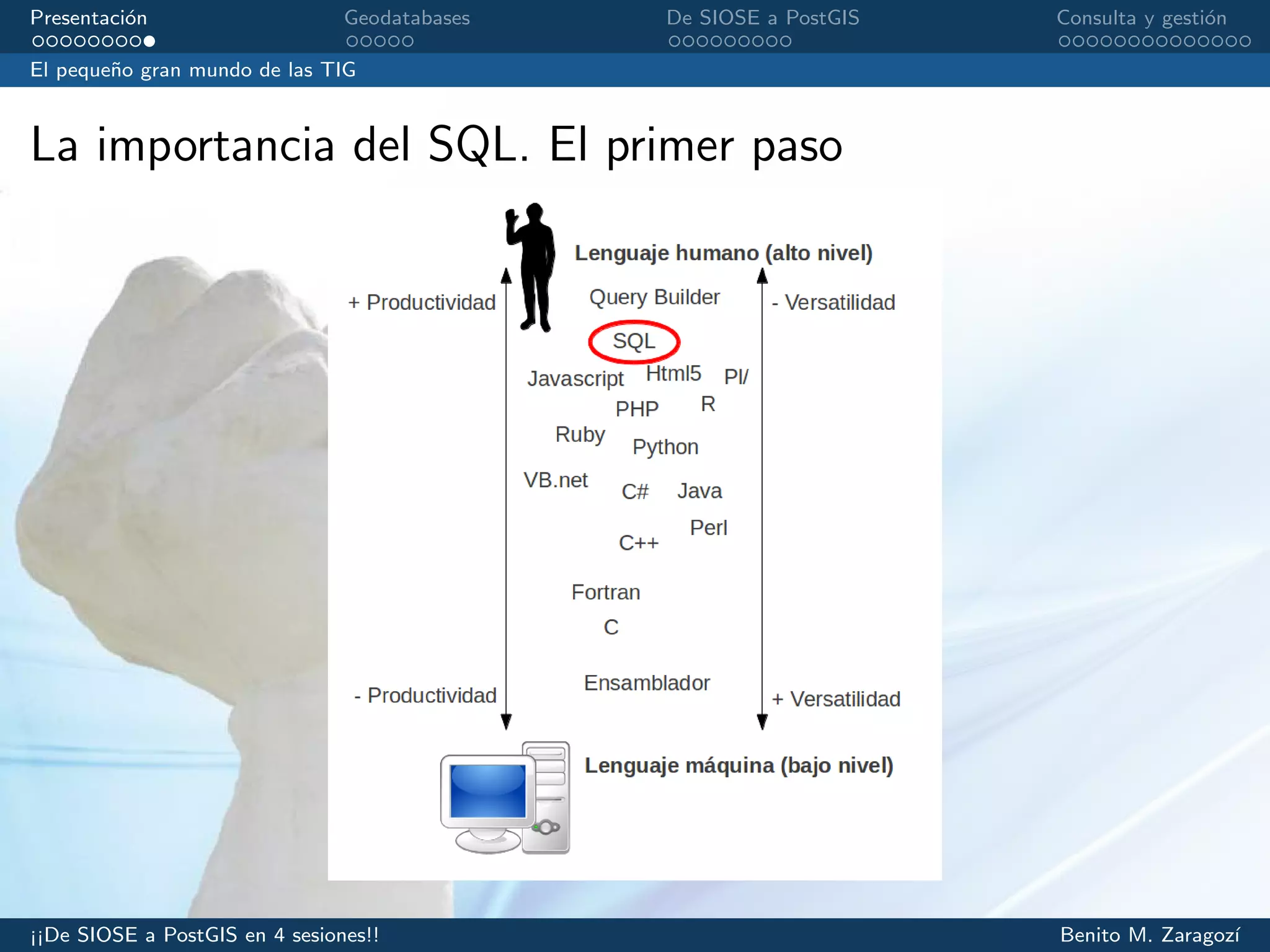

La importancia del SQL. El primer paso

Introducción a las geodatabases

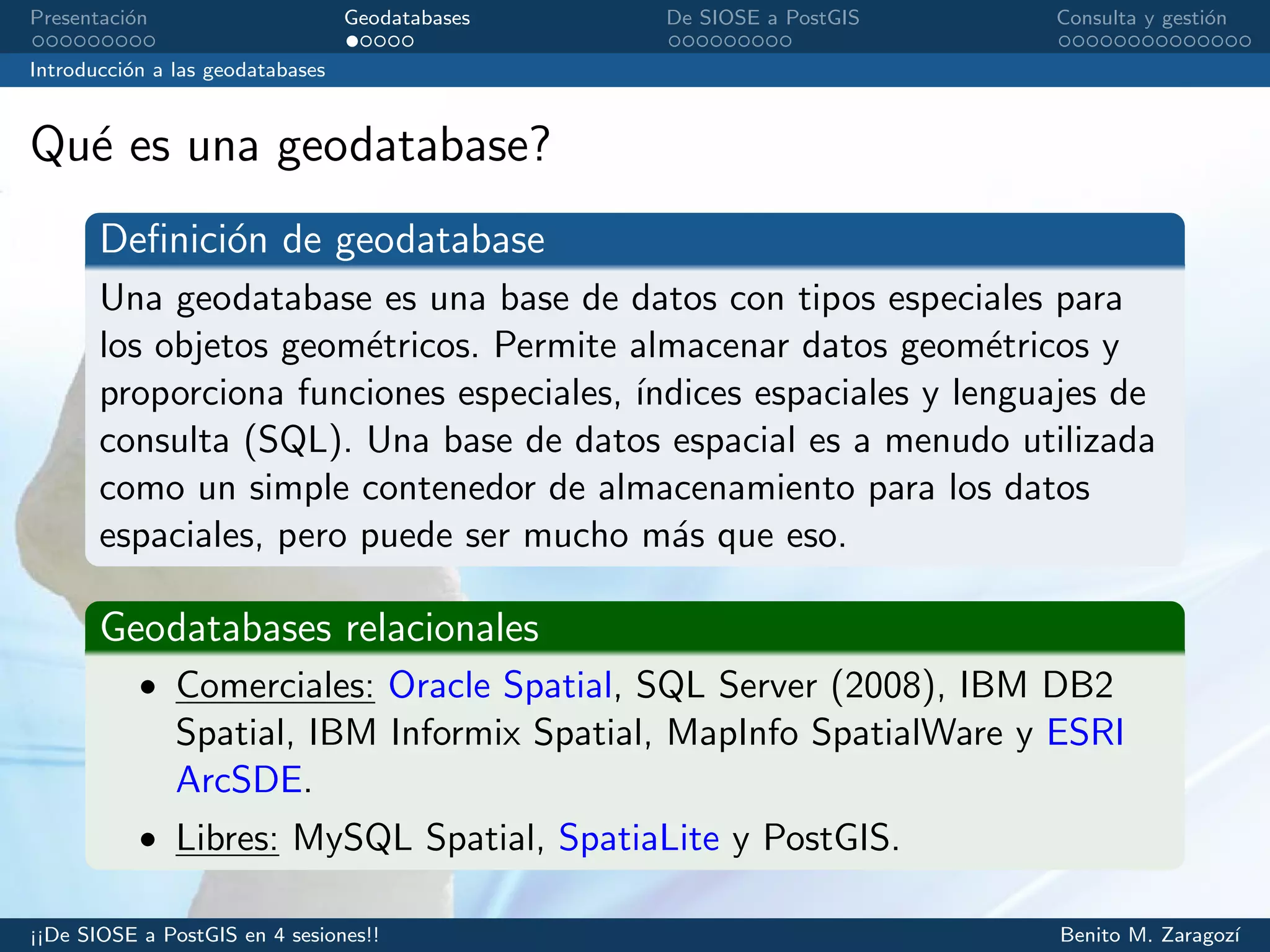

Qué es una geodatabase?
Definición de geodatabase
Una geodatabase es una base de datos con tipos especiales para
los objetos geométricos. Permite almacenar datos geométricos y
proporciona funciones especiales, ´ındices espaciales y lenguajes de
consulta (SQL). Una base de datos espacial es a menudo utilizada
como un simple contenedor de almacenamiento para los datos
espaciales, pero puede ser mucho más que eso.
Geodatabases relacionales
• Comerciales: Oracle Spatial, SQL Server (2008), IBM DB2
Spatial, IBM Informix Spatial, MapInfo SpatialWare y ESRI
ArcSDE.
• Libres: MySQL Spatial, SpatiaLite y PostGIS.

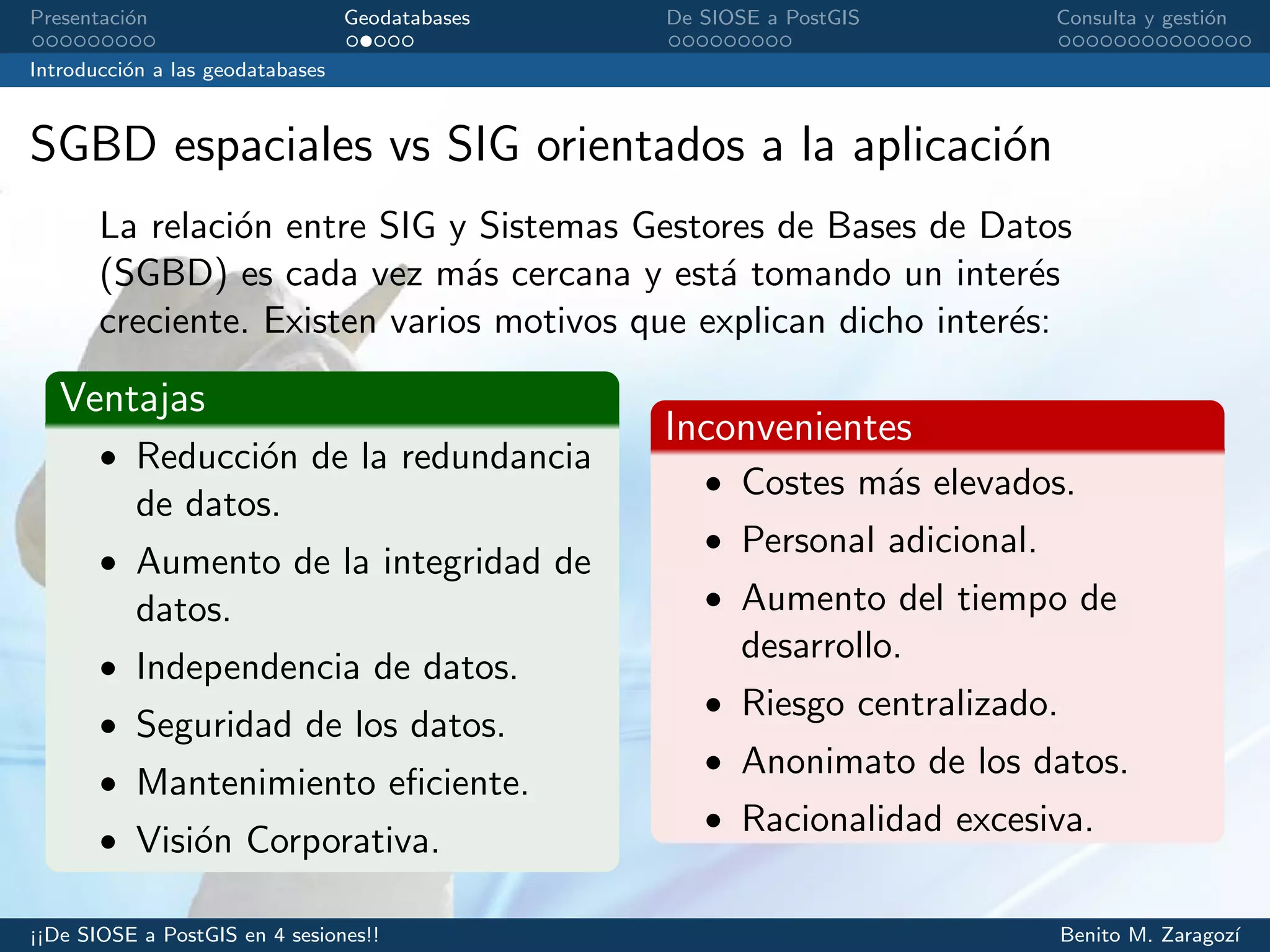

SGBD espaciales vs SIG orientados a la aplicación
La relación entre SIG y Sistemas Gestores de Bases de Datos
(SGBD) es cada vez más cercana y está tomando un interés
creciente. Existen varios motivos que explican dicho interés:
Ventajas
• Reducción de la redundancia
de datos.
• Aumento de la integridad de
datos.
• Independencia de datos.
• Seguridad de los datos.
• Mantenimiento eficiente.
• Visión Corporativa.
Inconvenientes
• Costes más elevados.
• Personal adicional.
• Aumento del tiempo de
desarrollo.
• Riesgo centralizado.
• Anonimato de los datos.
• Racionalidad excesiva.

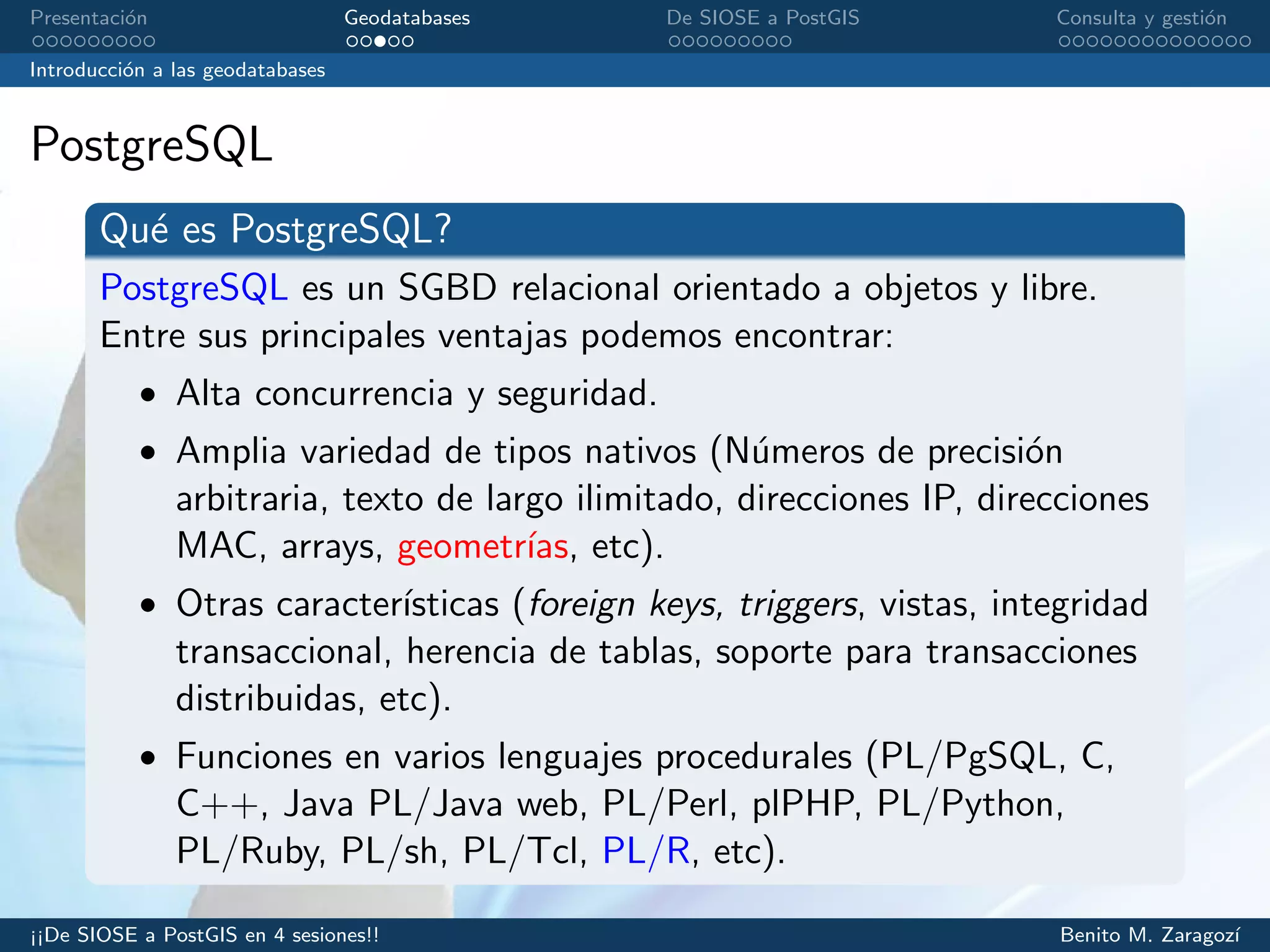

PostgreSQL
Qué es PostgreSQL?
PostgreSQL es un SGBD relacional orientado a objetos y libre.
Entre sus principales ventajas podemos encontrar:
• Alta concurrencia y seguridad.
• Amplia variedad de tipos nativos (Números de precisión
arbitraria, texto de largo ilimitado, direcciones IP, direcciones
MAC, arrays, geometr´ıas, etc).
• Otras caracter´ısticas (foreign keys, triggers, vistas, integridad
transaccional, herencia de tablas, soporte para transacciones
distribuidas, etc).
• Funciones en varios lenguajes procedurales (PL/PgSQL, C,
C++, Java PL/Java web, PL/Perl, plPHP, PL/Python,
PL/Ruby, PL/sh, PL/Tcl, PL/R, etc).

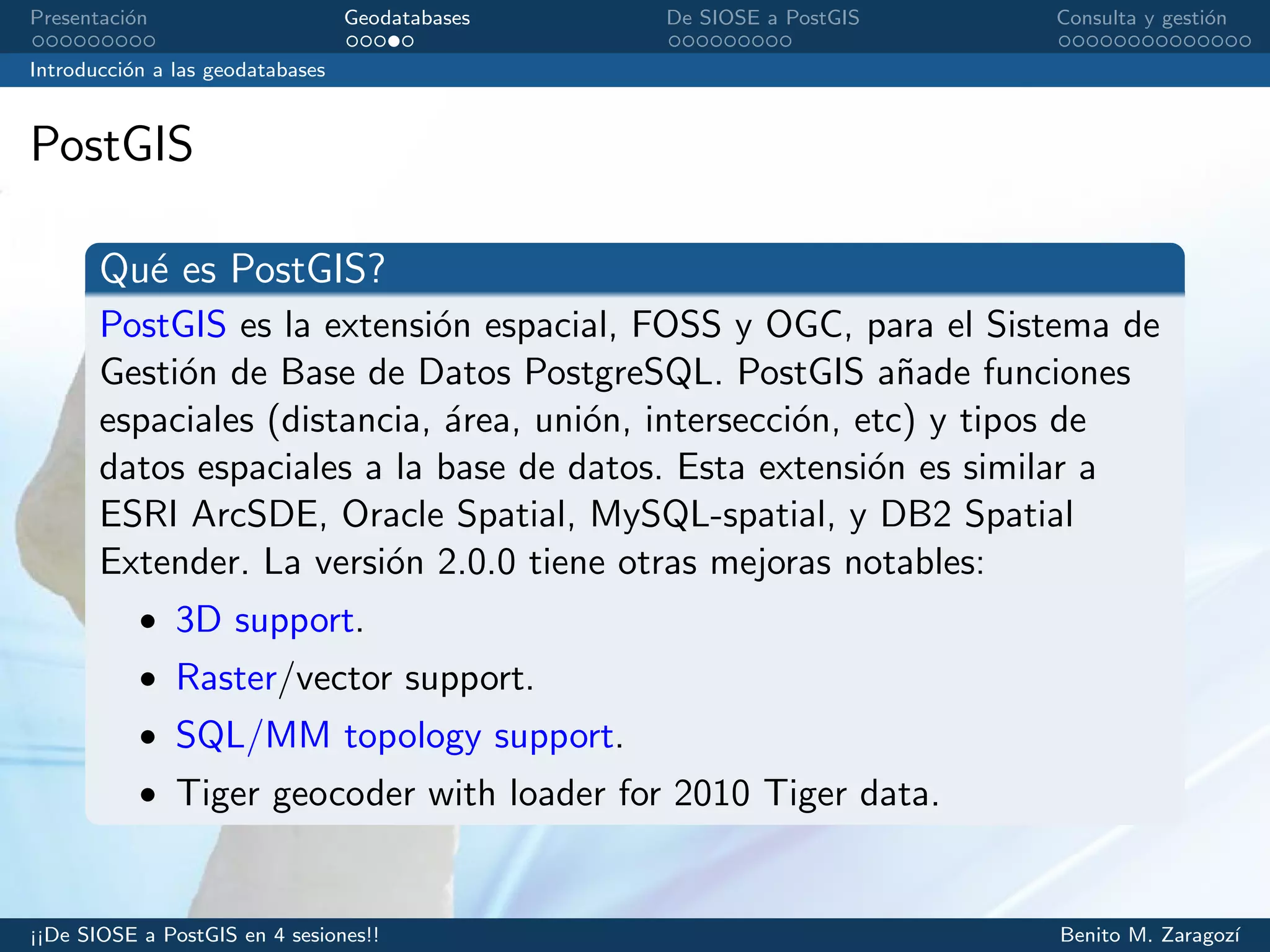

PostGIS
Qué es PostGIS?
PostGIS es la extensión espacial, FOSS y OGC, para el Sistema de
Gestión de Base de Datos PostgreSQL. PostGIS añade funciones
espaciales (distancia, área, unión, intersección, etc) y tipos de
datos espaciales a la base de datos. Esta extensión es similar a
ESRI ArcSDE, Oracle Spatial, MySQL-spatial, y DB2 Spatial
Extender. La versión 2.0.0 tiene otras mejoras notables:
• 3D support.
• Raster/vector support.
• SQL/MM topology support.
• Tiger geocoder with loader for 2010 Tiger data.

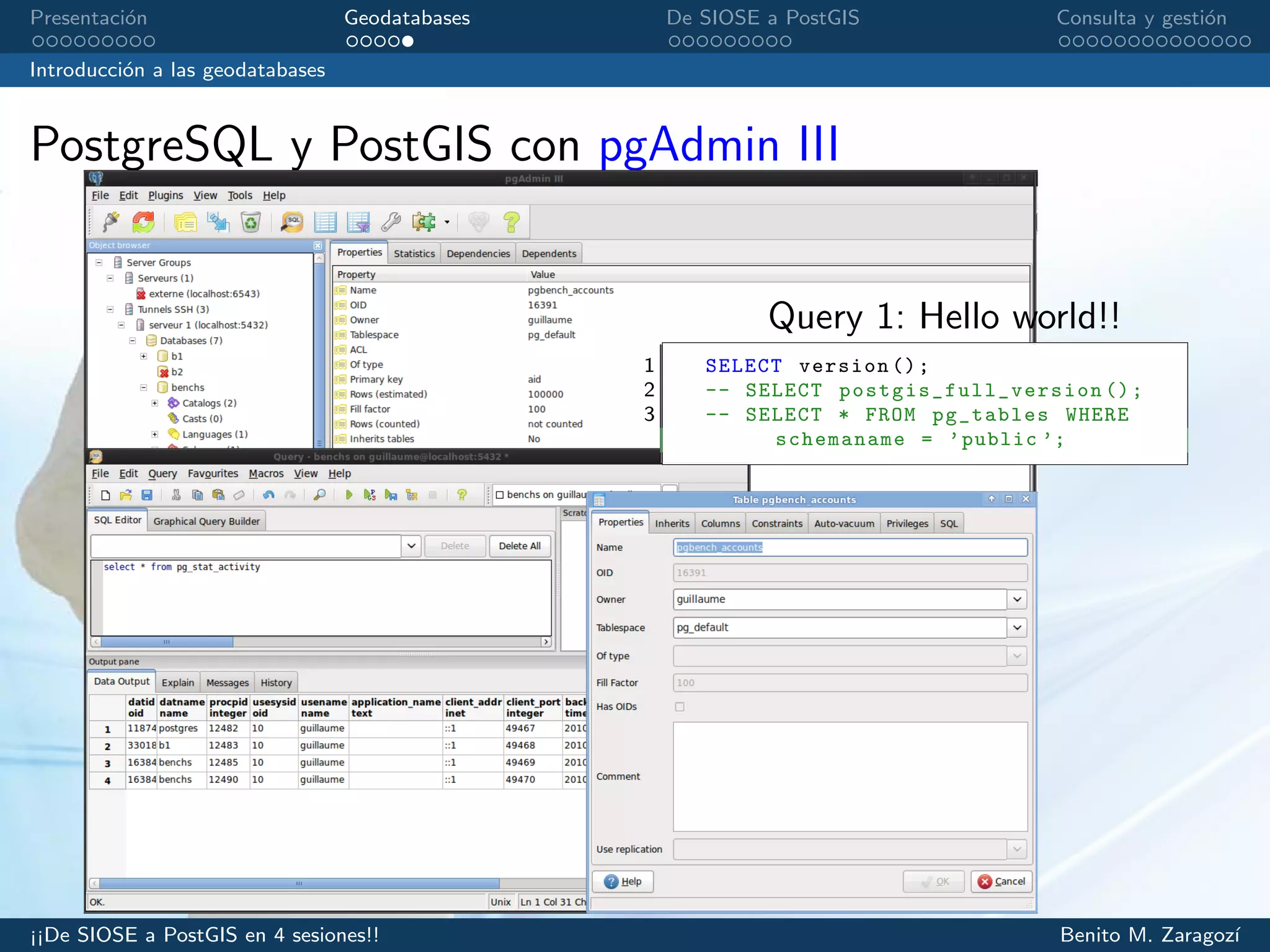

PostgreSQL y PostGIS con pgAdmin III
Query 1: Hello world!!
1 SELECT version ();
2 -- SELECT postgis_full_version ();
3 -- SELECT * FROM pg_tables WHERE
schemaname = ’public ’;

Importando datos a PostGIS

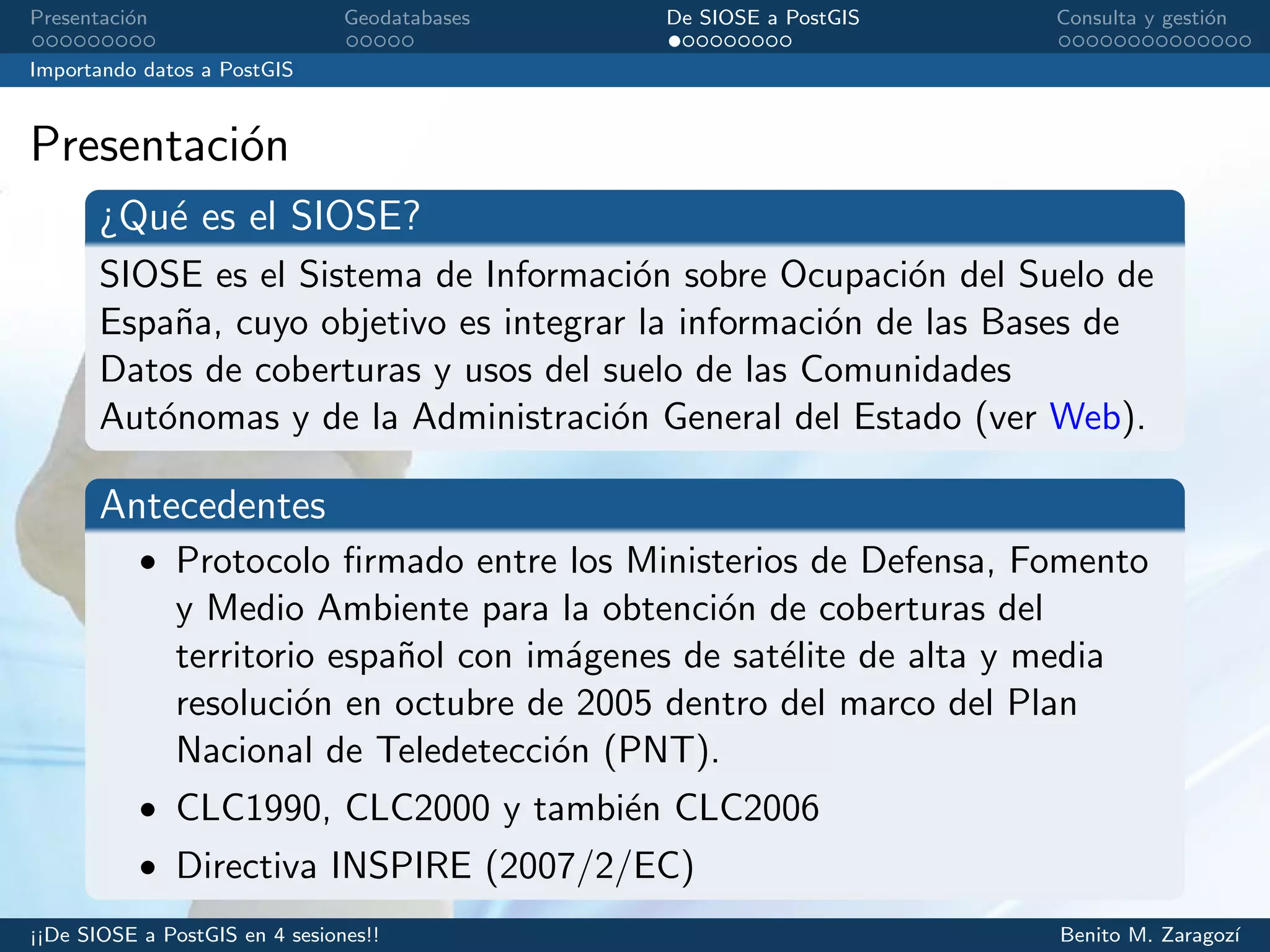

Presentación
¿Qué es el SIOSE?
SIOSE es el Sistema de Información sobre Ocupación del Suelo de
España, cuyo objetivo es integrar la información de las Bases de
Datos de coberturas y usos del suelo de las Comunidades
Autónomas y de la Administración General del Estado (ver Web).
Antecedentes
• Protocolo firmado entre los Ministerios de Defensa, Fomento
y Medio Ambiente para la obtención de coberturas del
territorio español con imágenes de satélite de alta y media
resolución en octubre de 2005 dentro del marco del Plan
Nacional de Teledetección (PNT).
• CLC1990, CLC2000 y también CLC2006
• Directiva INSPIRE (2007/2/EC)

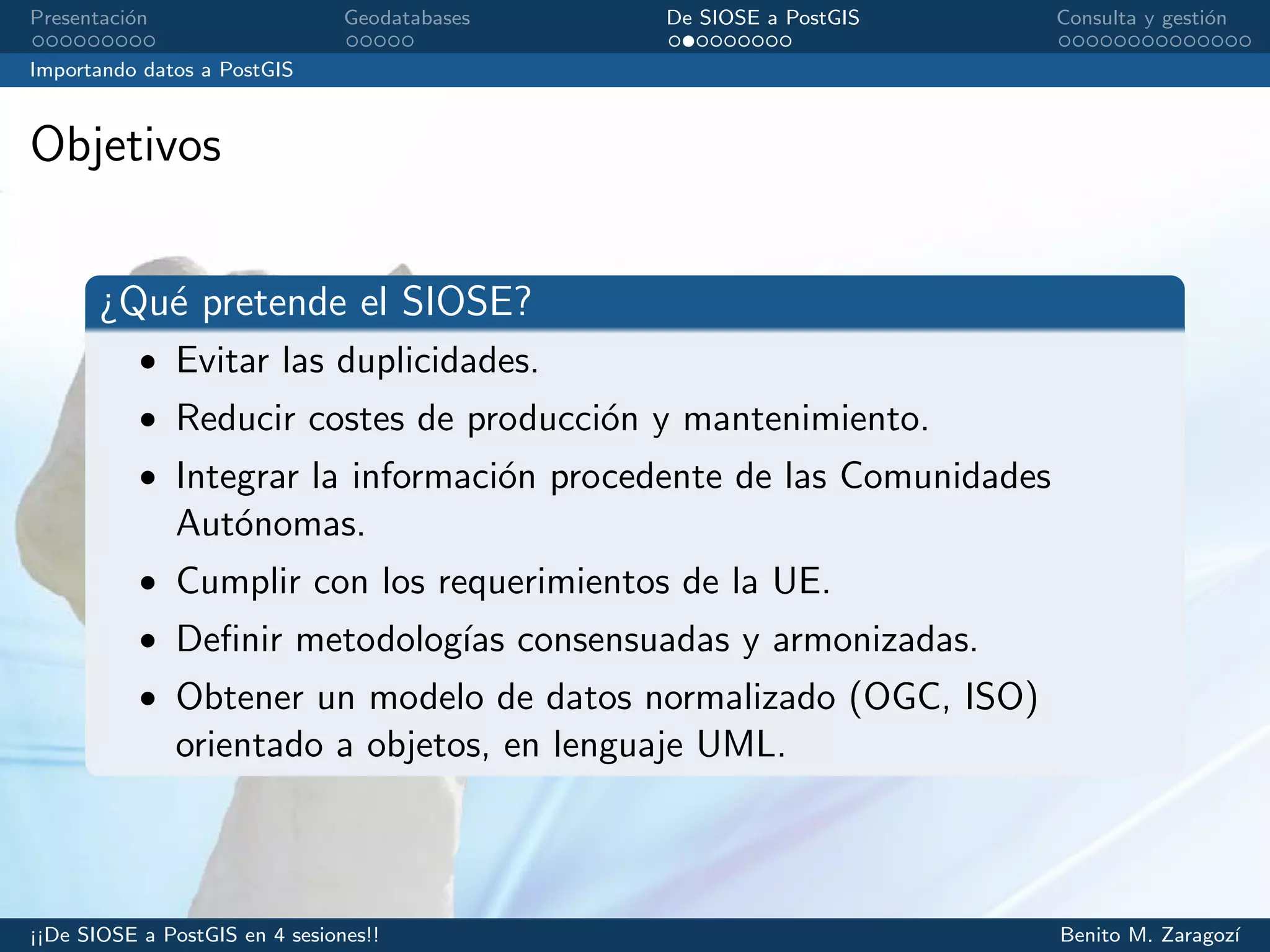

Objetivos
¿Qué pretende el SIOSE?
• Evitar las duplicidades.
• Reducir costes de producción y mantenimiento.
• Integrar la información procedente de las Comunidades
Autónomas.
• Cumplir con los requerimientos de la UE.
• Definir metodolog´ıas consensuadas y armonizadas.
• Obtener un modelo de datos normalizado (OGC, ISO)
orientado a objetos, en lenguaje UML.

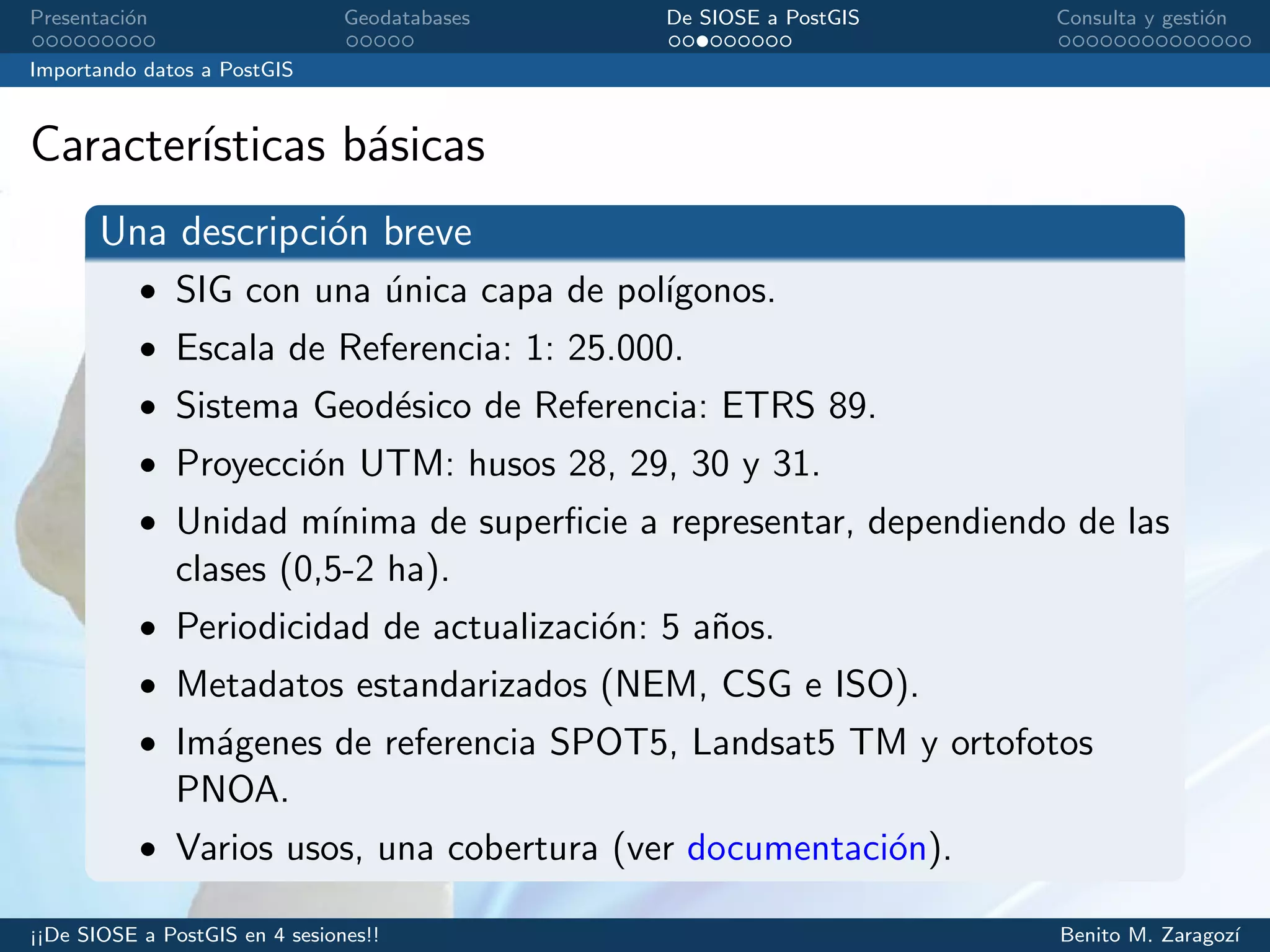

Caracter´ısticas básicas
Una descripción breve
• SIG con una única capa de pol´ıgonos.
• Escala de Referencia: 1: 25.000.
• Sistema Geodésico de Referencia: ETRS 89.
• Proyección UTM: husos 28, 29, 30 y 31.
• Unidad m´ınima de superficie a representar, dependiendo de las
clases (0,5-2 ha).
• Periodicidad de actualización: 5 años.
• Metadatos estandarizados (NEM, CSG e ISO).
• Imágenes de referencia SPOT5, Landsat5 TM y ortofotos
PNOA.
• Varios usos, una cobertura (ver documentación).

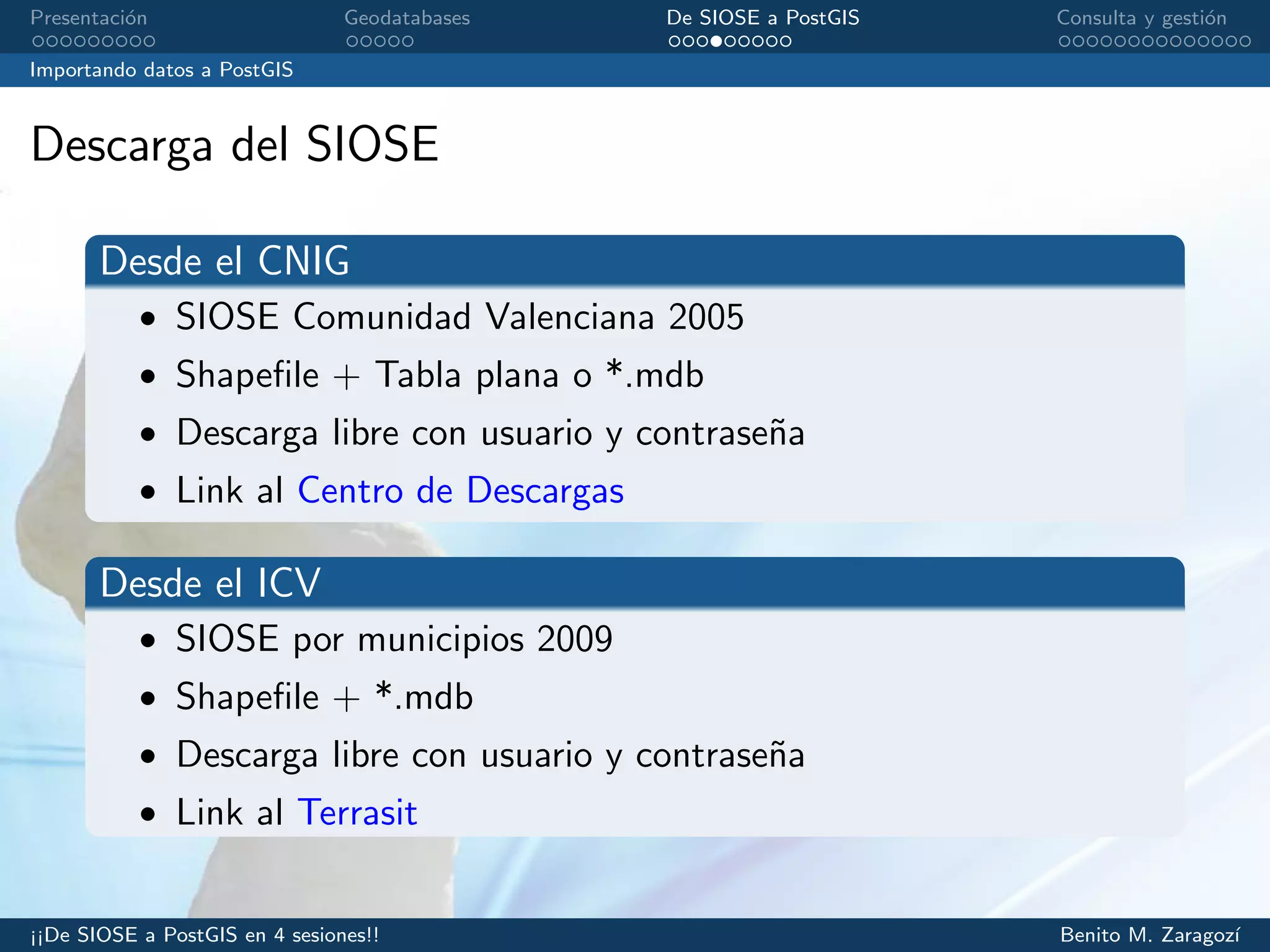

Descarga del SIOSE
Desde el CNIG
• SIOSE Comunidad Valenciana 2005
• Shapefile + Tabla plana o *.mdb
• Descarga libre con usuario y contraseña
• Link al Centro de Descargas
Desde el ICV
• SIOSE por municipios 2009
• Shapefile + *.mdb
• Descarga libre con usuario y contraseña
• Link al Terrasit

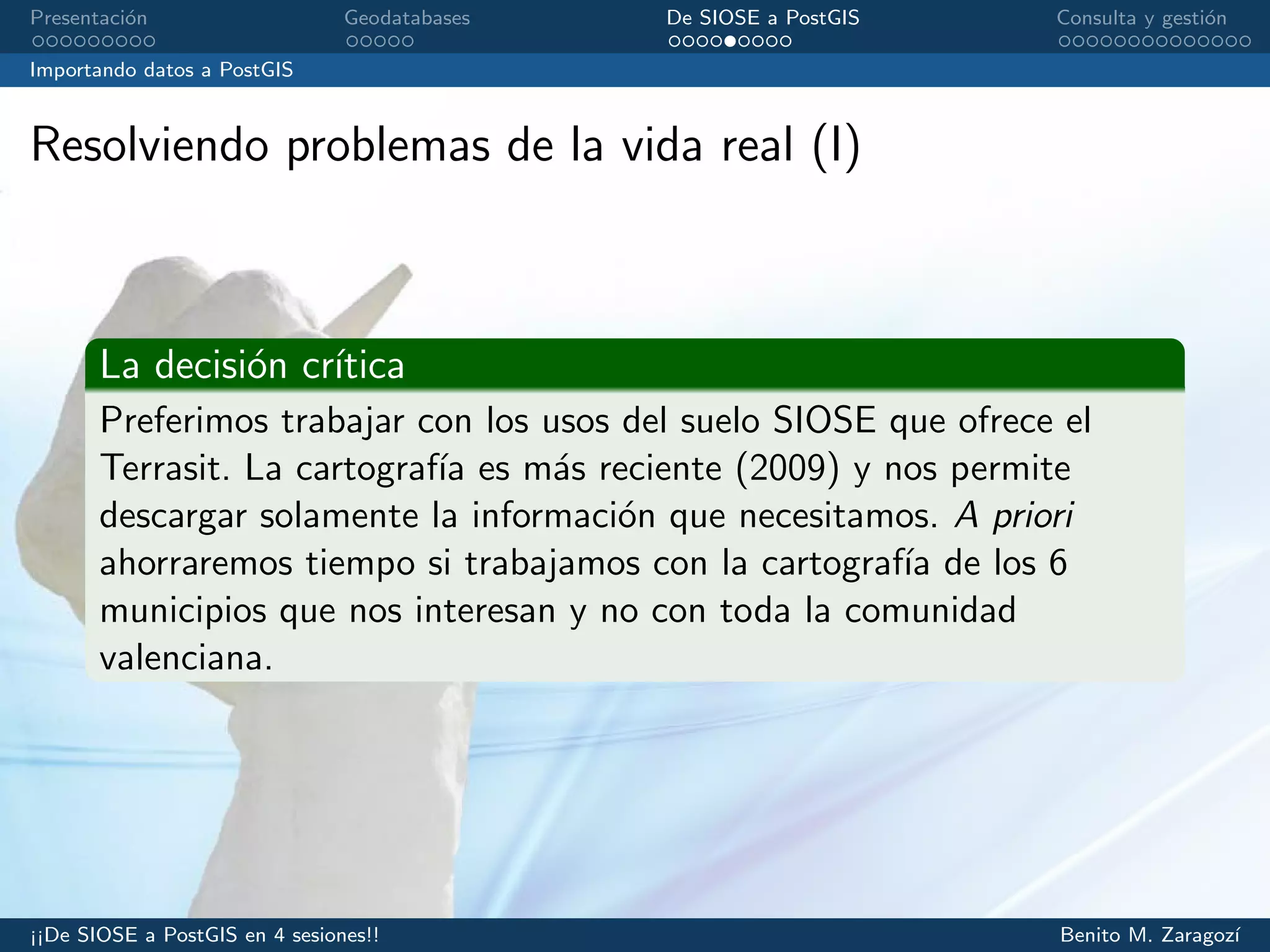

Resolviendo problemas de la vida real (I)
La decisión cr´ıtica
Preferimos trabajar con los usos del suelo SIOSE que ofrece el
Terrasit. La cartograf´ıa es más reciente (2009) y nos permite
descargar solamente la información que necesitamos. A priori
ahorraremos tiempo si trabajamos con la cartograf´ıa de los 6
municipios que nos interesan y no con toda la comunidad
valenciana.

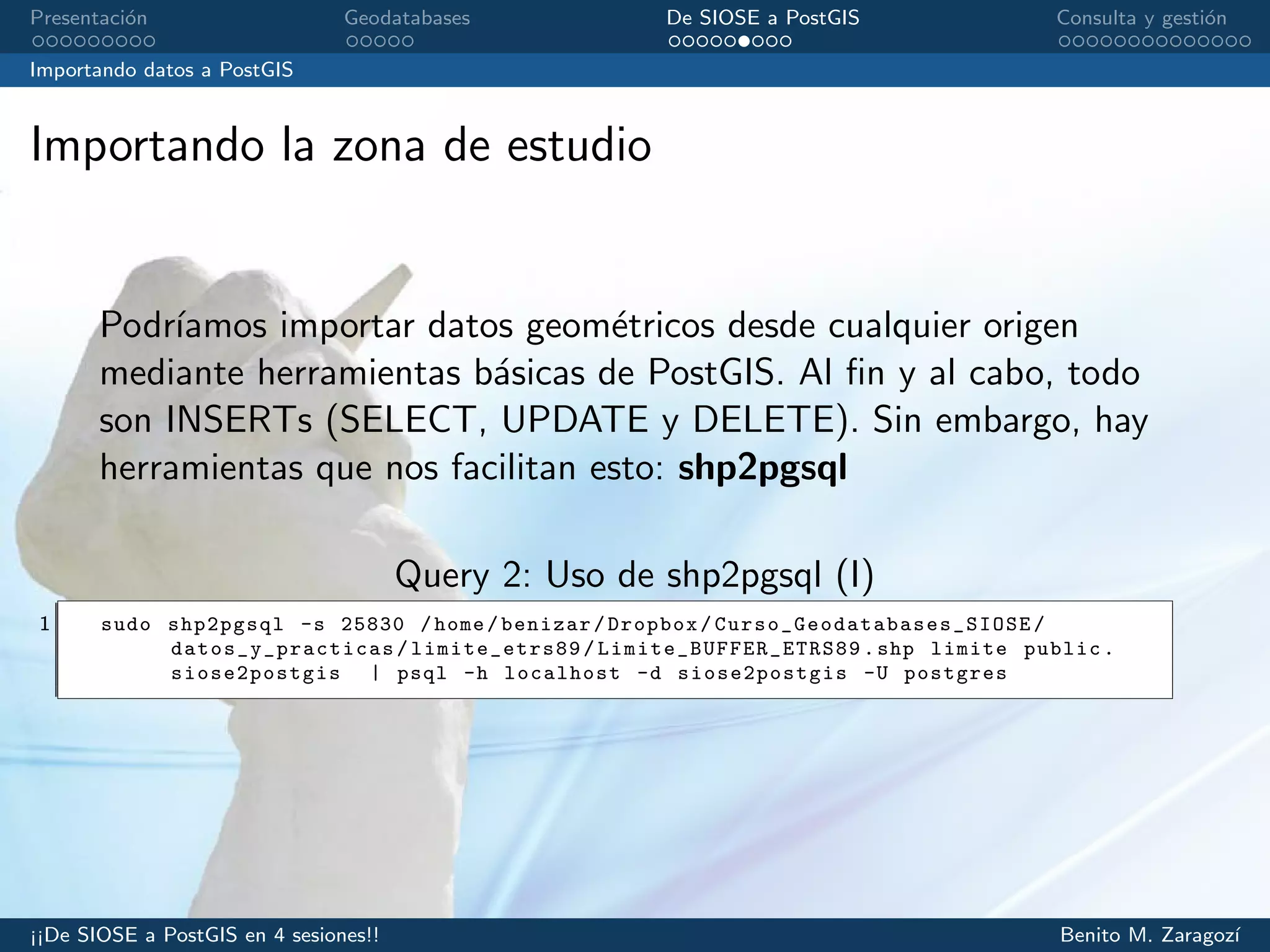

Importando la zona de estudio
Podr´ıamos importar datos geométricos desde cualquier origen
mediante herramientas básicas de PostGIS. Al fin y al cabo, todo
son INSERTs (SELECT, UPDATE y DELETE). Sin embargo, hay
herramientas que nos facilitan esto: shp2pgsql
Query 2: Uso de shp2pgsql (I)
1 sudo shp2pgsql -s 25830 /home/benizar/Dropbox/ Curso_Geodatabases_SIOSE /
datos_y_practicas / limite_etrs89 / Limite_BUFFER_ETRS89 .shp limite public.
siose2postgis | psql -h localhost -d siose2postgis -U postgres

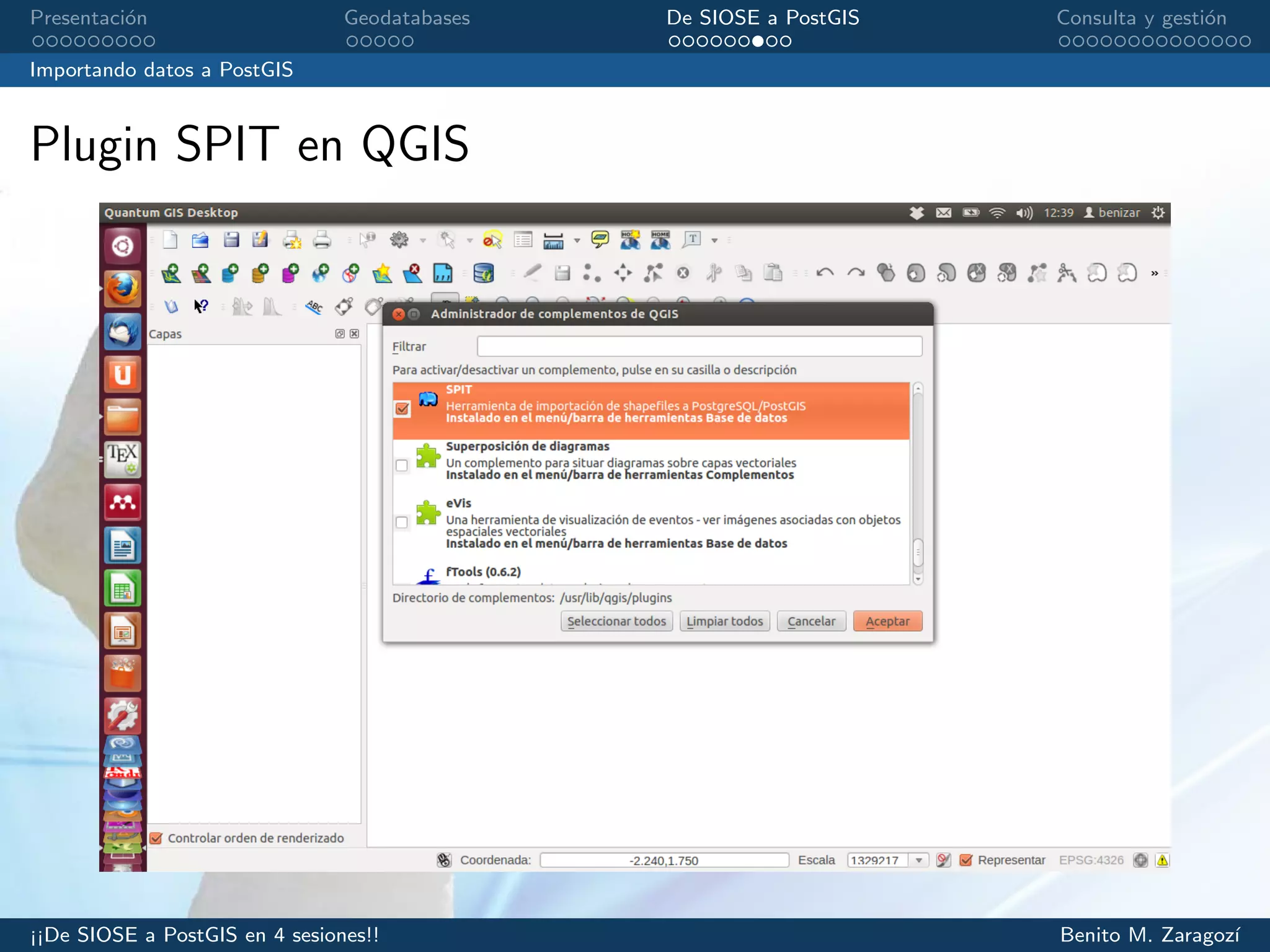

Plugin SPIT en QGIS

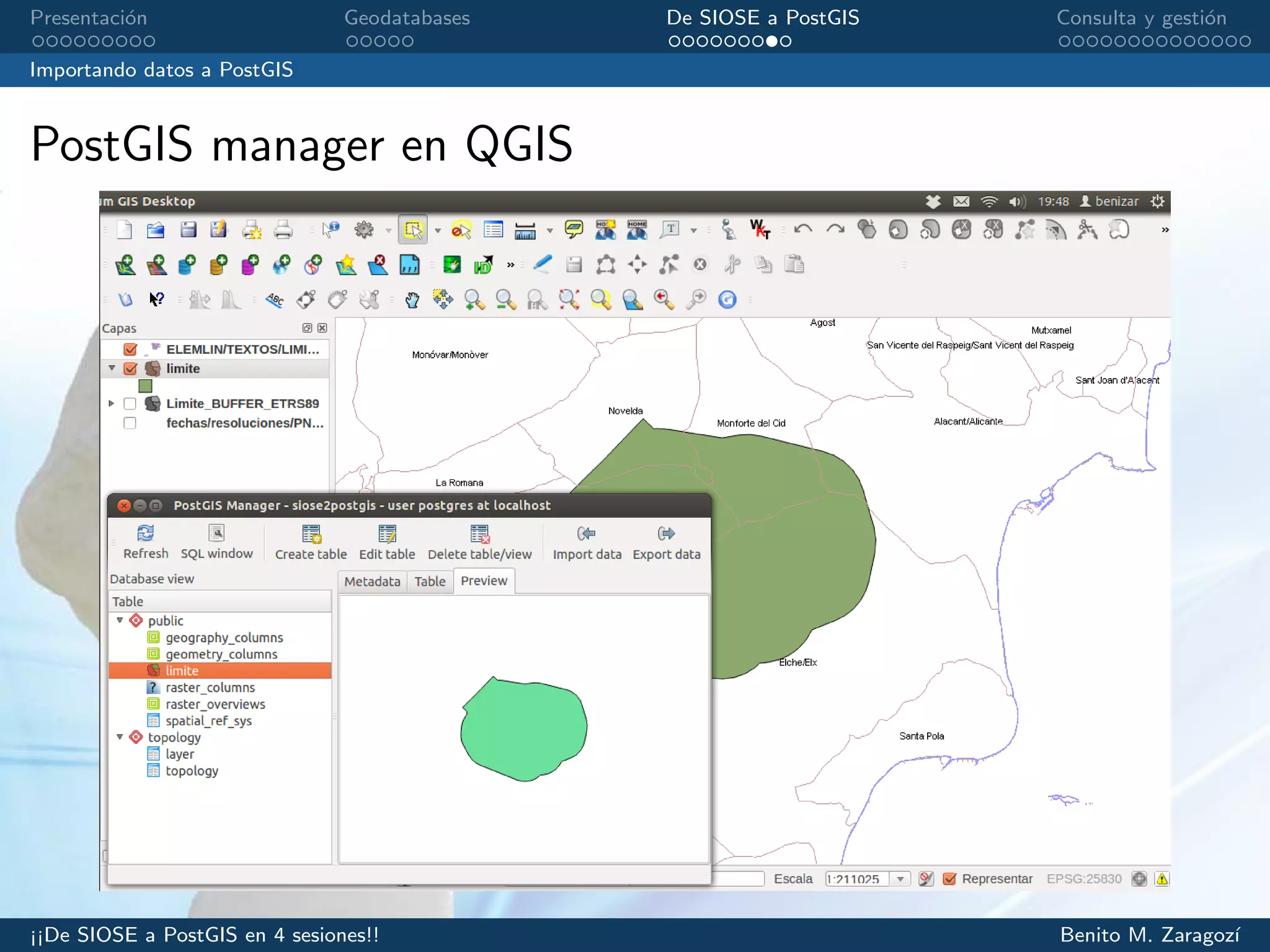

PostGIS manager en QGIS

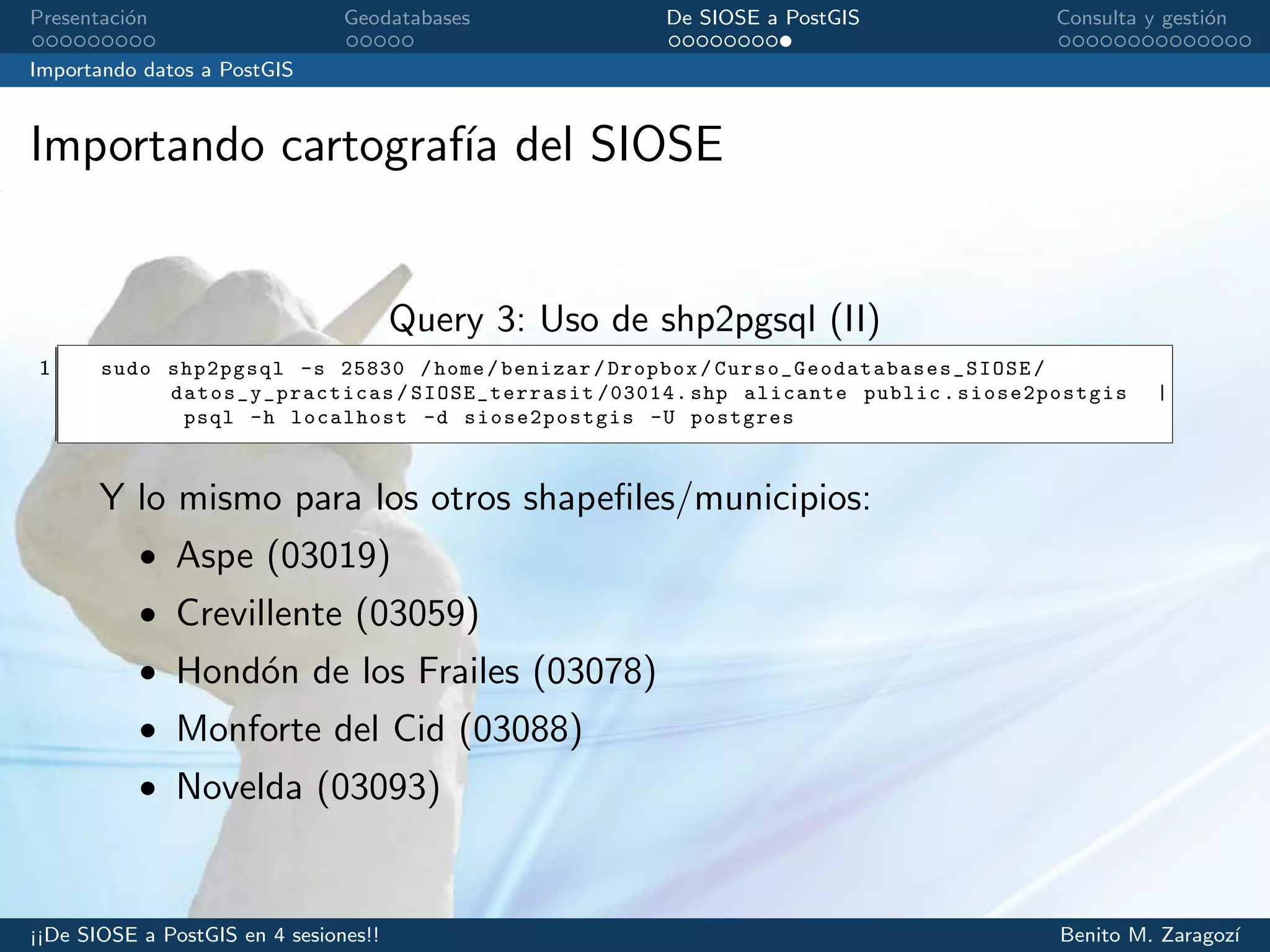

Importando cartograf´ıa del SIOSE
Query 3: Uso de shp2pgsql (II)
1 sudo shp2pgsql -s 25830 /home/benizar/Dropbox/ Curso_Geodatabases_SIOSE /
datos_y_practicas / SIOSE_terrasit /03014. shp alicante public. siose2postgis |
psql -h localhost -d siose2postgis -U postgres
Y lo mismo para los otros shapeﬁles/municipios:
• Aspe (03019)
• Crevillente (03059)
• Hond´on de los Frailes (03078)
• Monforte del Cid (03088)
• Novelda (03093)

Primera aproximación a los skills de PostGIS

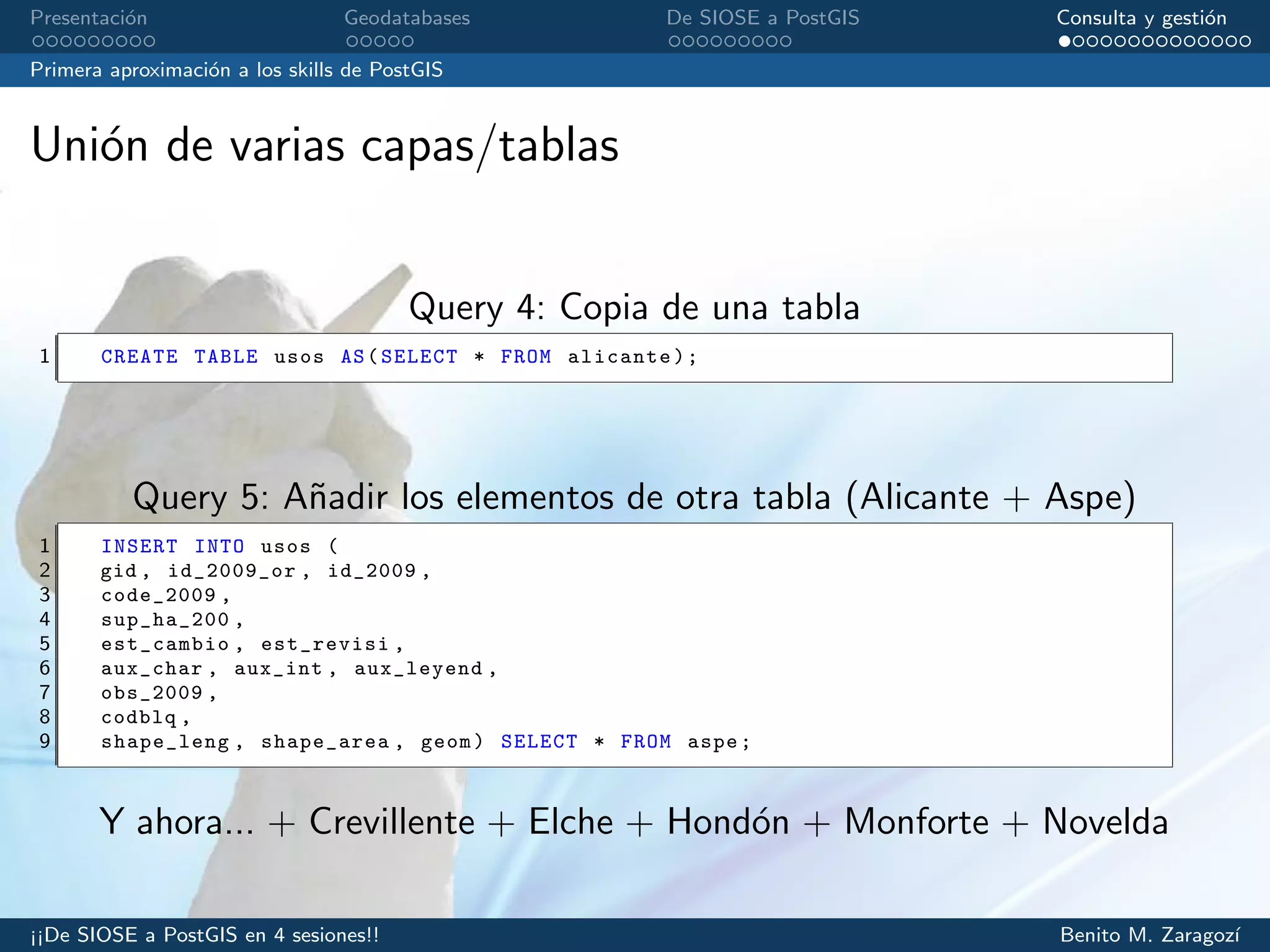

Unión de varias capas/tablas
Query 4: Copia de una tabla
1 CREATE TABLE usos AS(SELECT * FROM alicante);
Query 5: Añadir los elementos de otra tabla (Alicante + Aspe)
1 INSERT INTO usos (
2 gid , id_2009_or , id_2009 ,
3 code_2009 ,
4 sup_ha_200 ,
5 est_cambio , est_revisi ,
6 aux_char , aux_int , aux_leyend ,
7 obs_2009 ,
8 codblq ,
9 shape_leng , shape_area , geom) SELECT * FROM aspe;
Y ahora... + Crevillente + Elche + Hondón + Monforte + Novelda

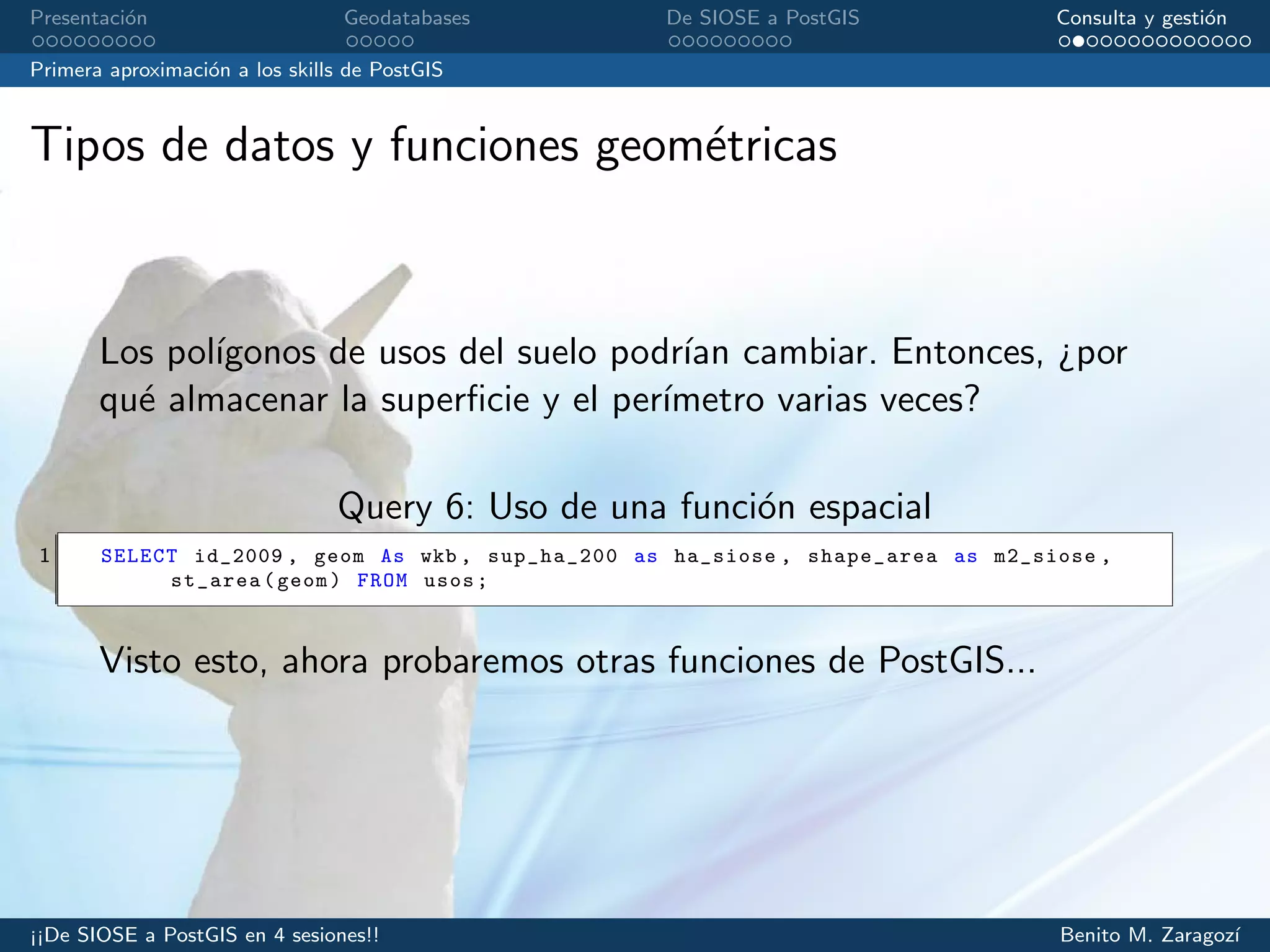

Tipos de datos y funciones geométricas
Los pol´ıgonos de usos del suelo podr´ıan cambiar. Entonces, ¿por
qué almacenar la superficie y el per´ımetro varias veces?
Query 6: Uso de una función espacial
1 SELECT id_2009 , geom As wkb , sup_ha_200 as ha_siose , shape_area as m2_siose ,
st_area(geom) FROM usos;
Visto esto, ahora probaremos otras funciones de PostGIS...

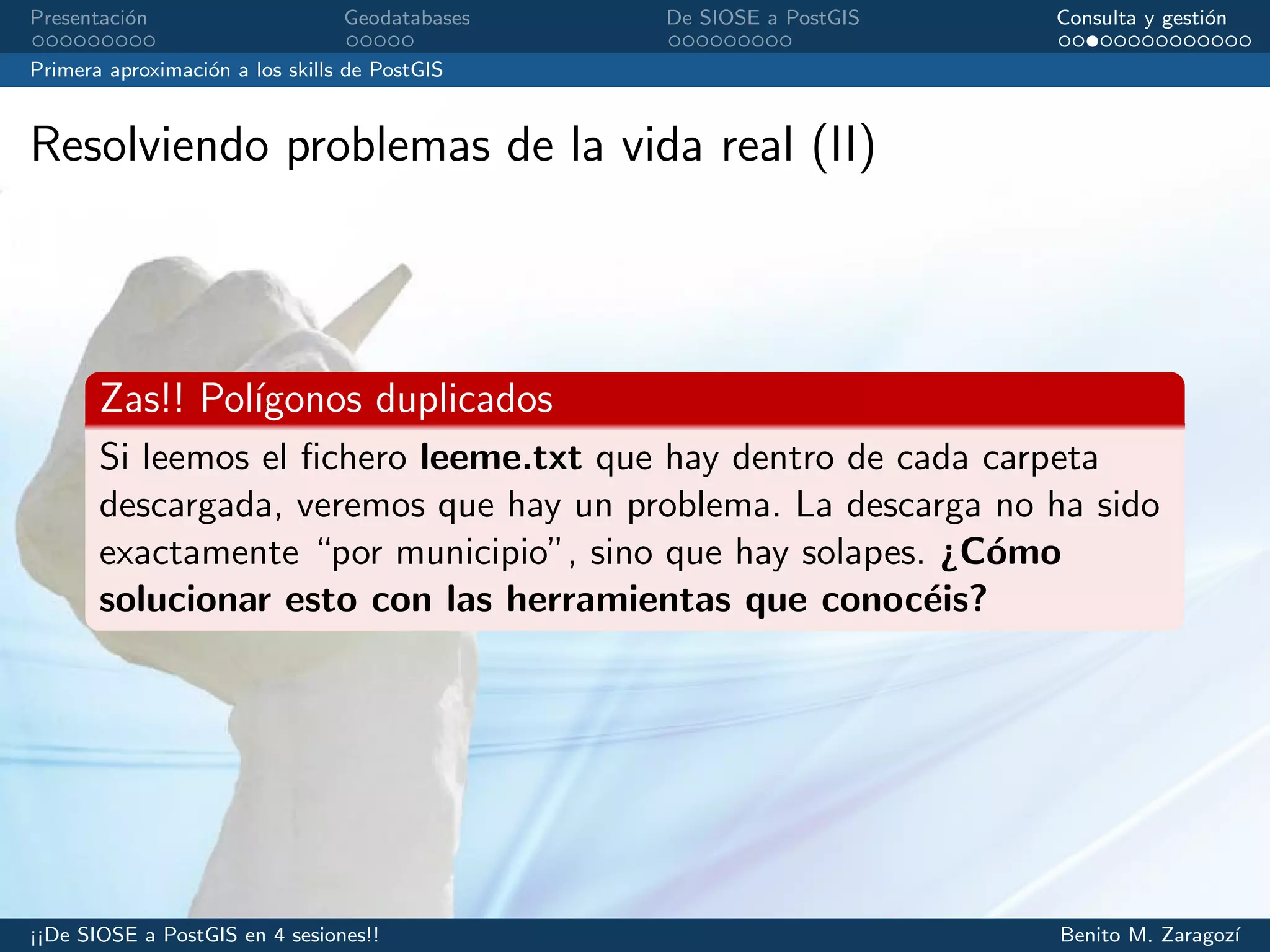

Resolviendo problemas de la vida real (II)
Zas!! Pol´ıgonos duplicados
Si leemos el fichero leeme.txt que hay dentro de cada carpeta
descargada, veremos que hay un problema. La descarga no ha sido
exactamente “por municipio”, sino que hay solapes. ¿Cómo
solucionar esto con las herramientas que conocéis?

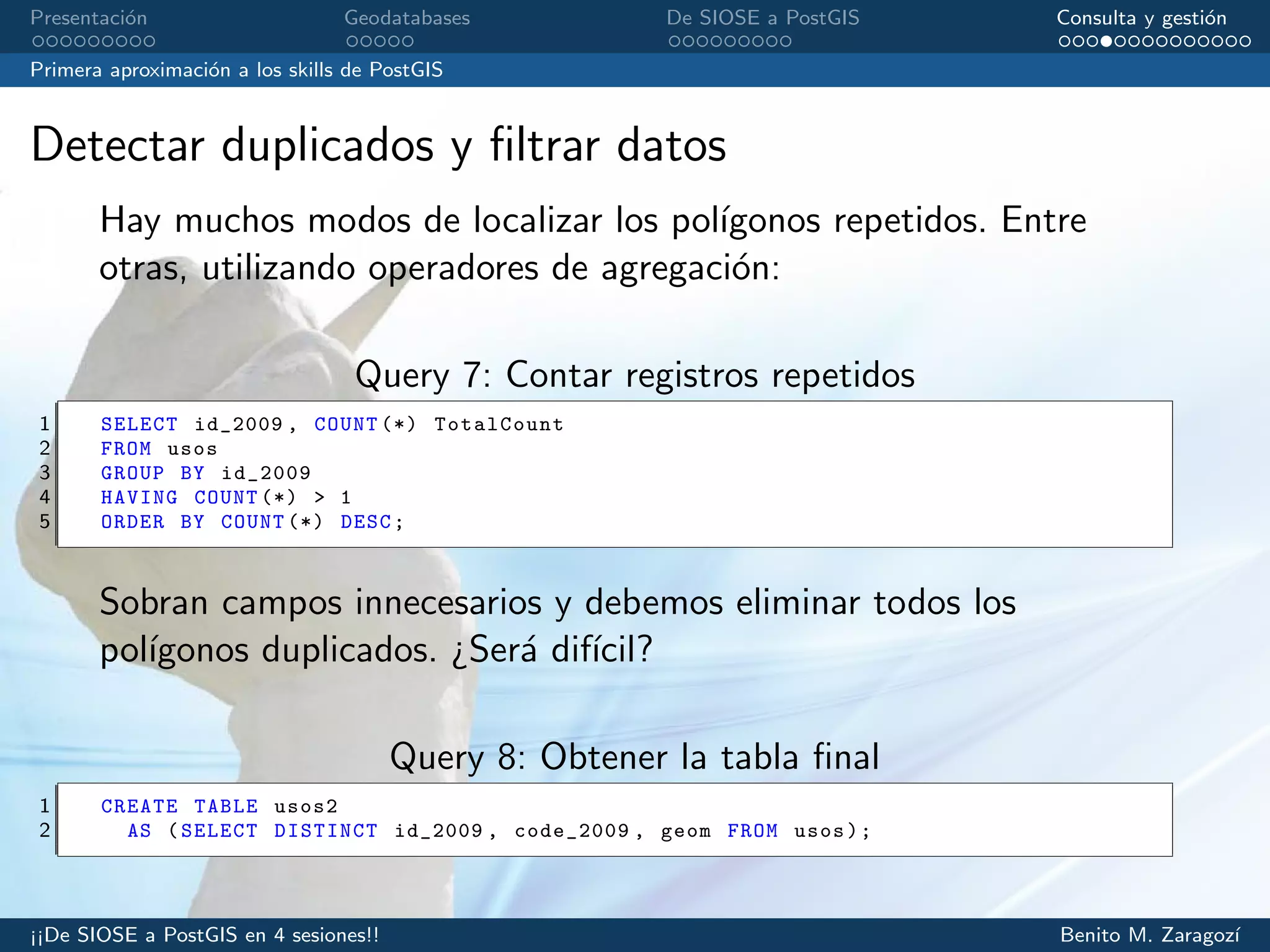

Detectar duplicados y filtrar datos
Hay muchos modos de localizar los pol´ıgonos repetidos. Entre
otras, utilizando operadores de agregación:
Query 7: Contar registros repetidos
1 SELECT id_2009 , COUNT (*) TotalCount
2 FROM usos
3 GROUP BY id_2009
4 HAVING COUNT (*) > 1
5 ORDER BY COUNT (*) DESC;
Sobran campos innecesarios y debemos eliminar todos los
pol´ıgonos duplicados. ¿Será dif´ıcil?
Query 8: Obtener la tabla final
1 CREATE TABLE usos2
2 AS (SELECT DISTINCT id_2009 , code_2009 , geom FROM usos);

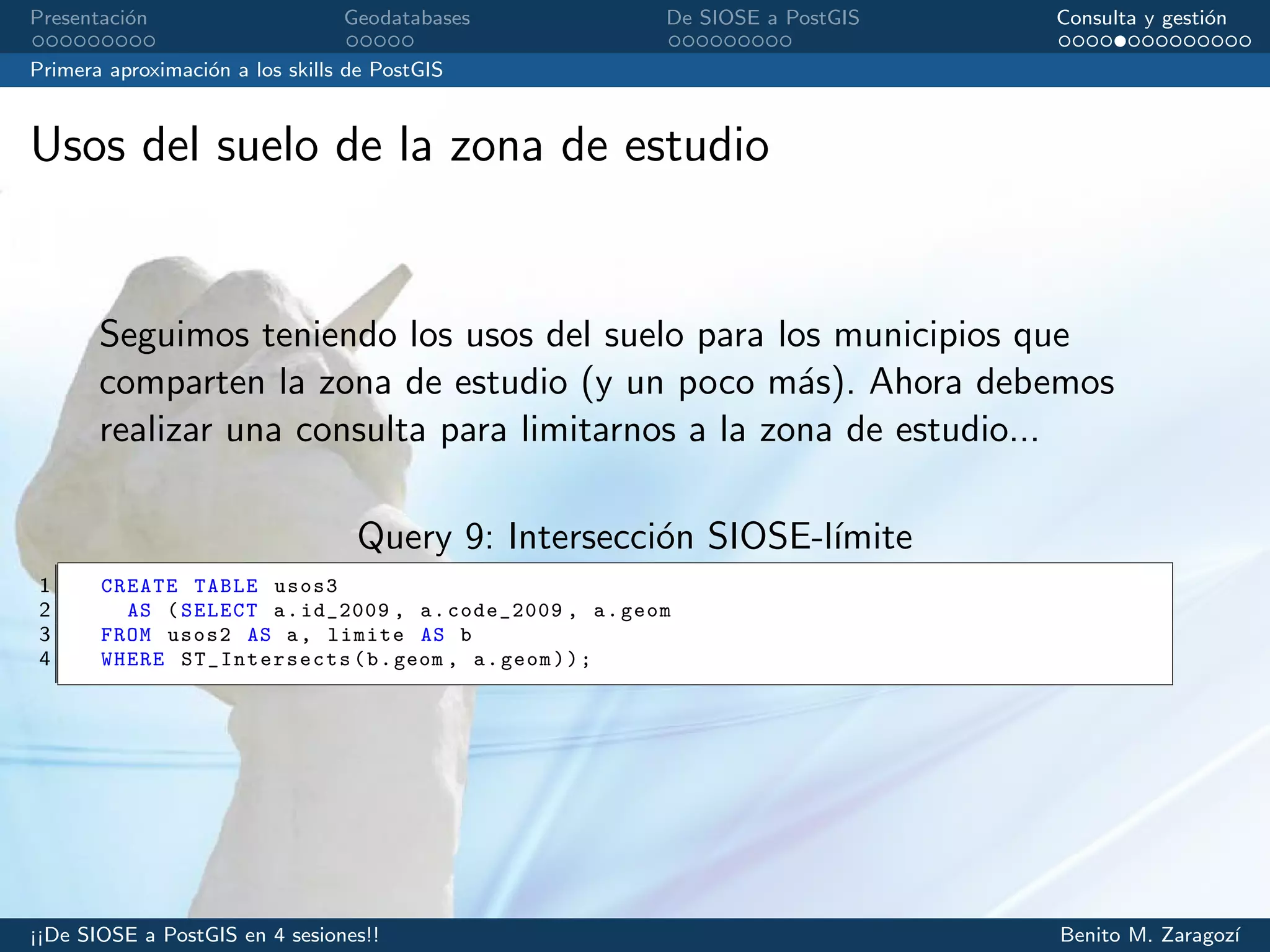

Usos del suelo de la zona de estudio
Seguimos teniendo los usos del suelo para los municipios que
comparten la zona de estudio (y un poco m´as). Ahora debemos
realizar una consulta para limitarnos a la zona de estudio...
Query 9: Intersecci´on SIOSE-l´ımite
2 AS (SELECT a.id_2009 , a.code_2009 , a.geom
3 FROM usos2 AS a, limite AS b
4 WHERE ST_Intersects (b.geom , a.geom));

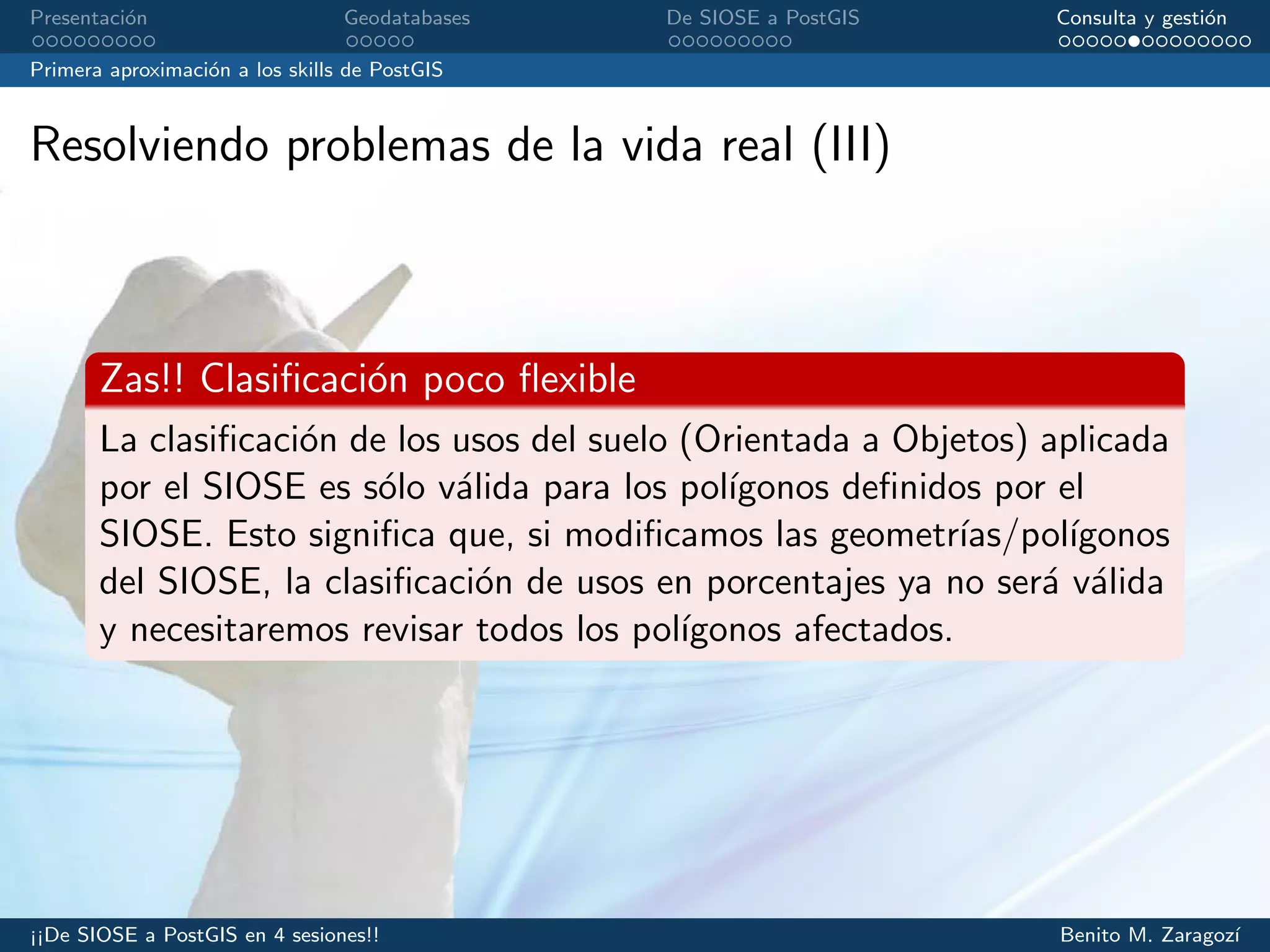

Resolviendo problemas de la vida real (III)
Zas!! Clasificación poco flexible
La clasificación de los usos del suelo (Orientada a Objetos) aplicada
por el SIOSE es sólo válida para los pol´ıgonos definidos por el
SIOSE. Esto significa que, si modificamos las geometr´ıas/pol´ıgonos
del SIOSE, la clasificación de usos en porcentajes ya no será válida
y necesitaremos revisar todos los pol´ıgonos afectados.

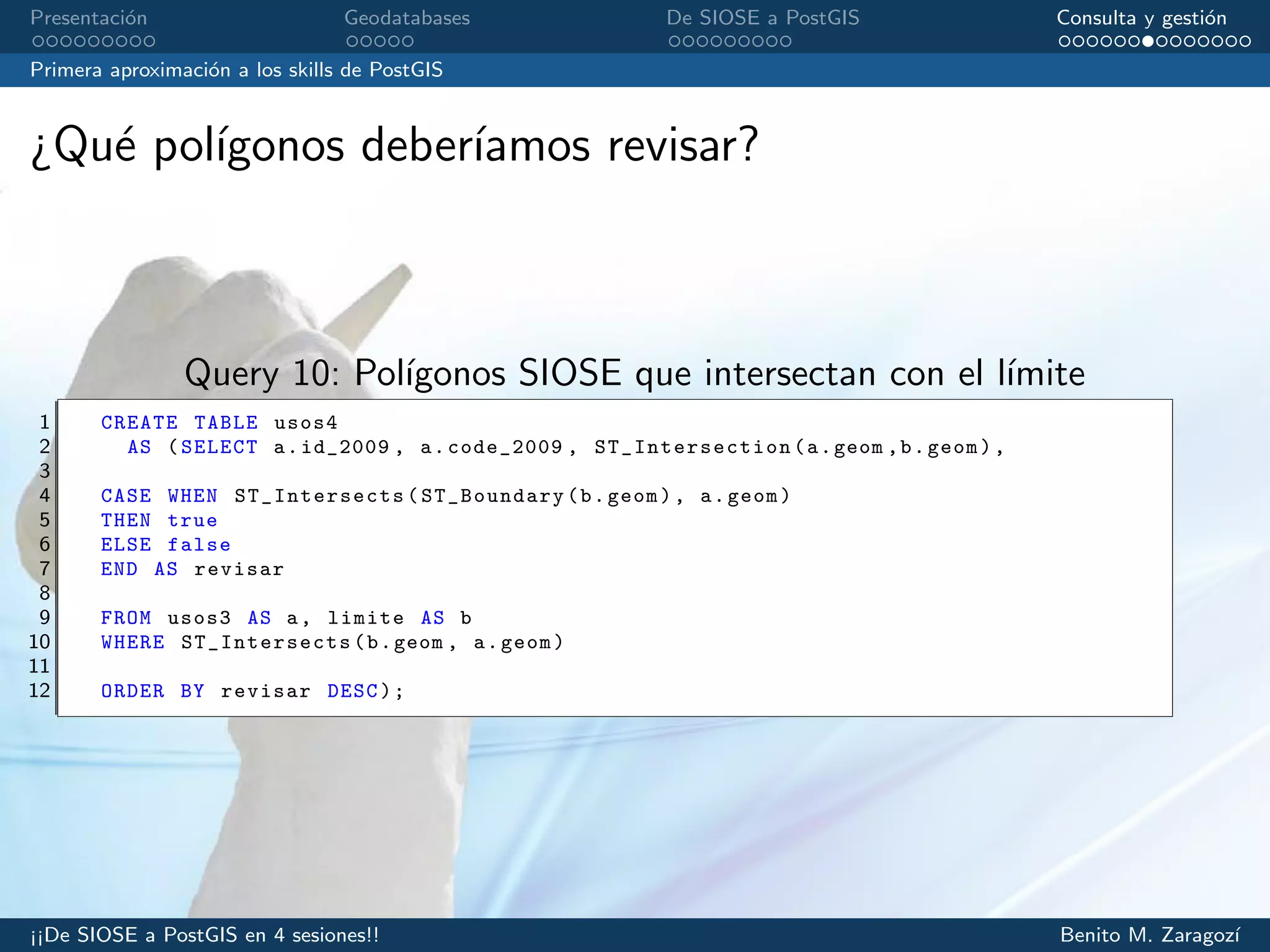

¿Qu´e pol´ıgonos deber´ıamos revisar?
Query 10: Pol´ıgonos SIOSE que intersectan con el l´ımite
2 AS (SELECT a.id_2009 , a.code_2009 , ST_Intersection (a.geom ,b.geom),
3
4 CASE WHEN ST_Intersects (ST_Boundary(b.geom), a.geom)
5 THEN true
6 ELSE false
7 END AS revisar
8
9 FROM usos3 AS a, limite AS b
10 WHERE ST_Intersects (b.geom , a.geom)
11
12 ORDER BY revisar DESC);

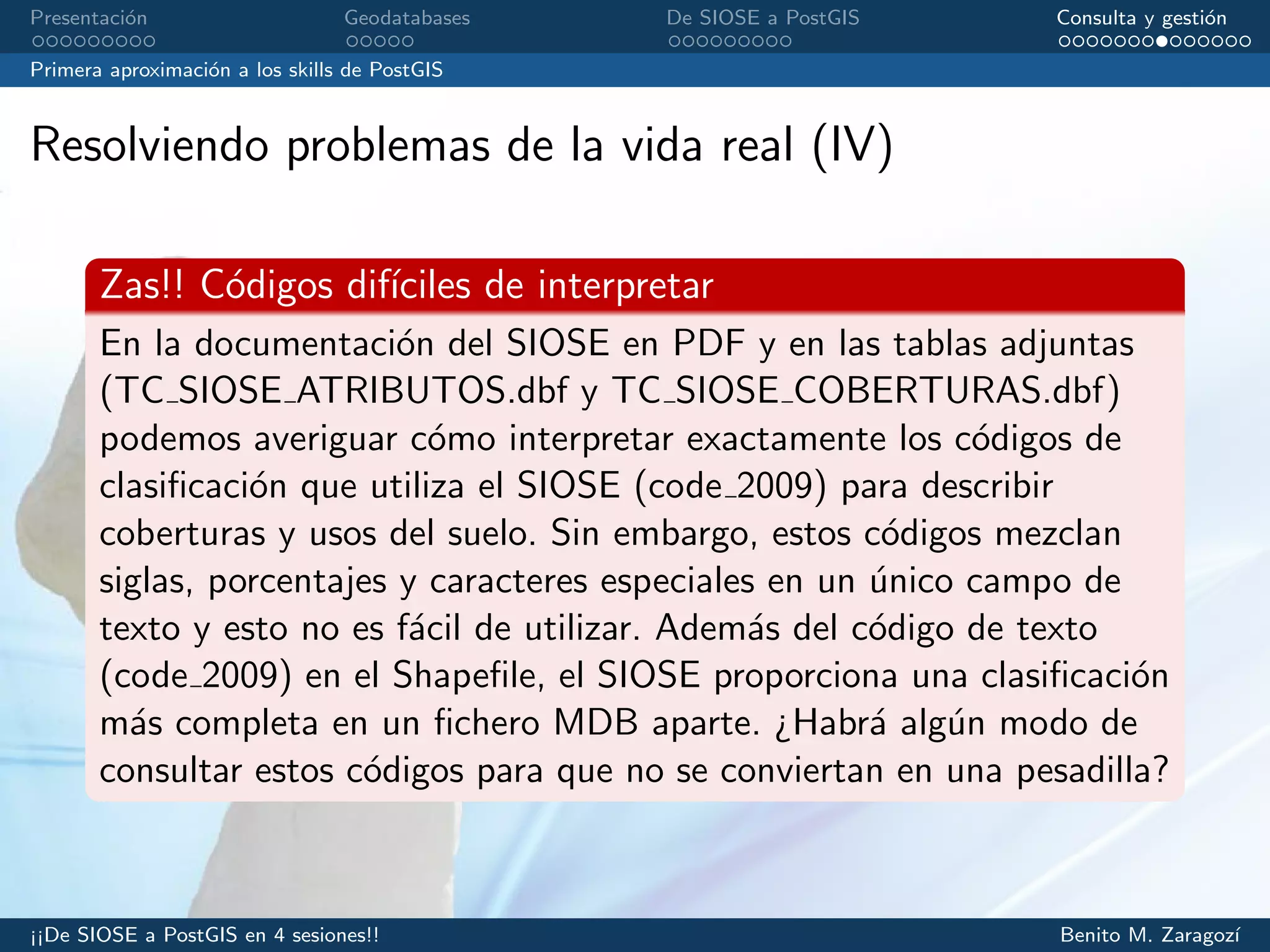

Resolviendo problemas de la vida real (IV)
Zas!! Códigos dif´ıciles de interpretar
En la documentación del SIOSE en PDF y en las tablas adjuntas
(TC SIOSE ATRIBUTOS.dbf y TC SIOSE COBERTURAS.dbf)
podemos averiguar cómo interpretar exactamente los códigos de
clasificación que utiliza el SIOSE (code 2009) para describir
coberturas y usos del suelo. Sin embargo, estos códigos mezclan
siglas, porcentajes y caracteres especiales en un único campo de
texto y esto no es fácil de utilizar. Además del código de texto
(code 2009) en el Shapefile, el SIOSE proporciona una clasificación
más completa en un fichero MDB aparte. ¿Habrá algún modo de
consultar estos códigos para que no se conviertan en una pesadilla?

Consultas a la BD
El SQL es un lenguaje estándar de consulta de bases de datos con
un gran número de alternativas a la hora de explotar una base de
datos. Existen muchos métodos y palabras clave para filtrar,
ordenar y combinar los datos. Vamos a practicar un poco:
Query 11: Ejemplos de operadores
1 SELECT * FROM usos4;
2 -- SELECT * FROM usos4 WHERE id_2009 = ’0349490d-6b0c -40c6 -88cc -cd597dc81a80 ’;
3 -- SELECT * FROM usos4 WHERE st_area(geom) > 10000;
4 -- SELECT * FROM usos4 WHERE code_2009 LIKE ’ %PST %’;
5 -- SELECT DISTINCT code_2009 FROM usos4 WHERE code_2009 LIKE ’ %PST %’;
6 -- SELECT code_2009 , length(code_2009) as longitud FROM usos4 ORDER BY longitud;
7 -- Primera aproximación a trabajar con los códigos de usos del suelo
8 -- SELECT code_2009 , regexp_split_to_array (code_2009 , E ’([()_]) ’) FROM usos4;
Manejar el código de clasificación SIOSE como un texto puede ser
un dolor de cabeza, por lo que vamos a importar los datos en
formato XML que se encuentran en el fichero MDB.

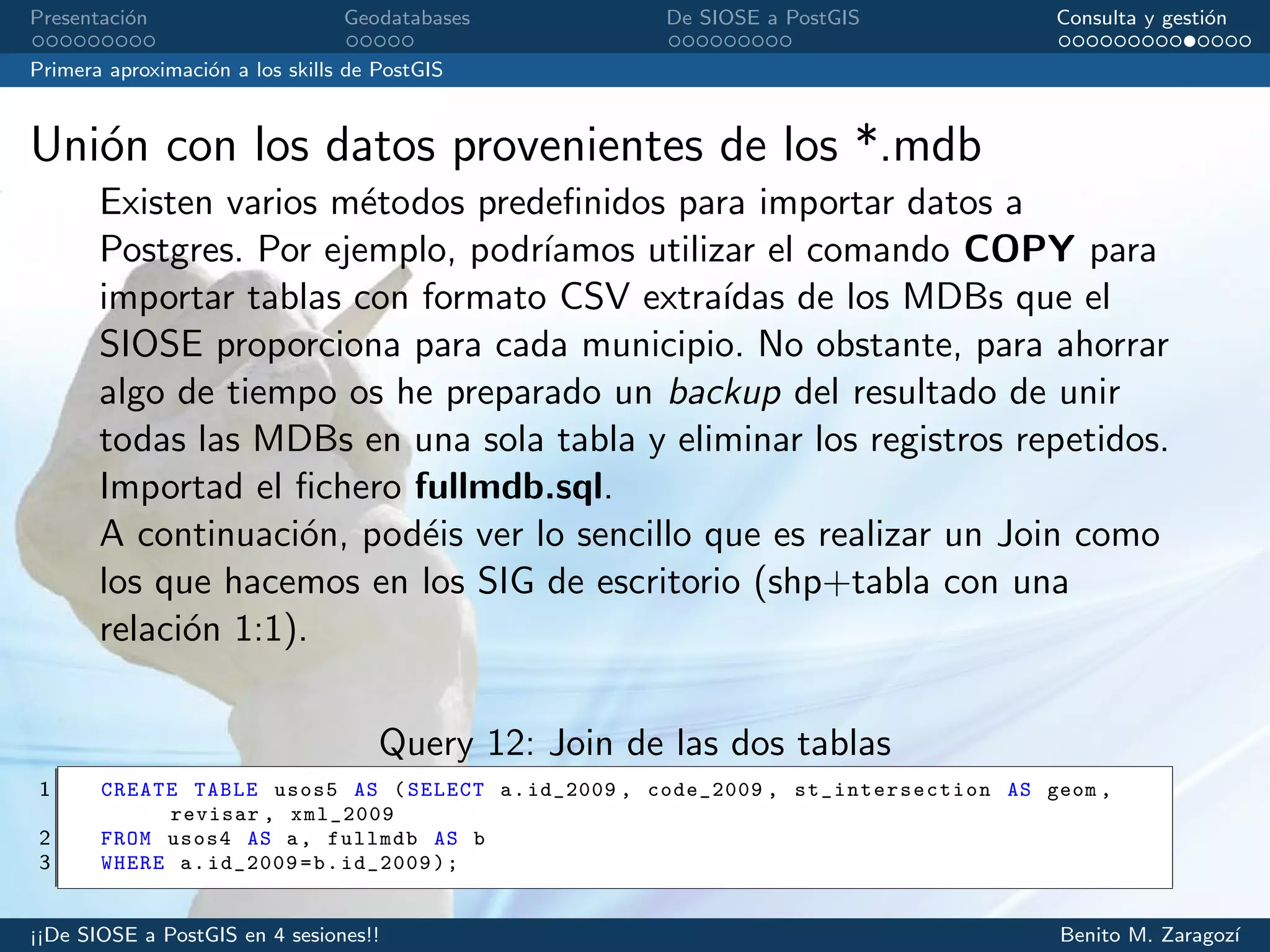

Unión con los datos provenientes de los *.mdb
Existen varios métodos predefinidos para importar datos a
Postgres. Por ejemplo, podr´ıamos utilizar el comando COPY para
importar tablas con formato CSV extra´ıdas de los MDBs que el
SIOSE proporciona para cada municipio. No obstante, para ahorrar
algo de tiempo os he preparado un backup del resultado de unir
todas las MDBs en una sola tabla y eliminar los registros repetidos.
Importad el fichero fullmdb.sql.
A continuación, podéis ver lo sencillo que es realizar un Join como
los que hacemos en los SIG de escritorio (shp+tabla con una
relación 1:1).
Query 12: Join de las dos tablas
1 CREATE TABLE usos5 AS (SELECT a.id_2009 , code_2009 , st_intersection AS geom ,
revisar , xml_2009
2 FROM usos4 AS a, fullmdb AS b
3 WHERE a.id_2009=b.id_2009);

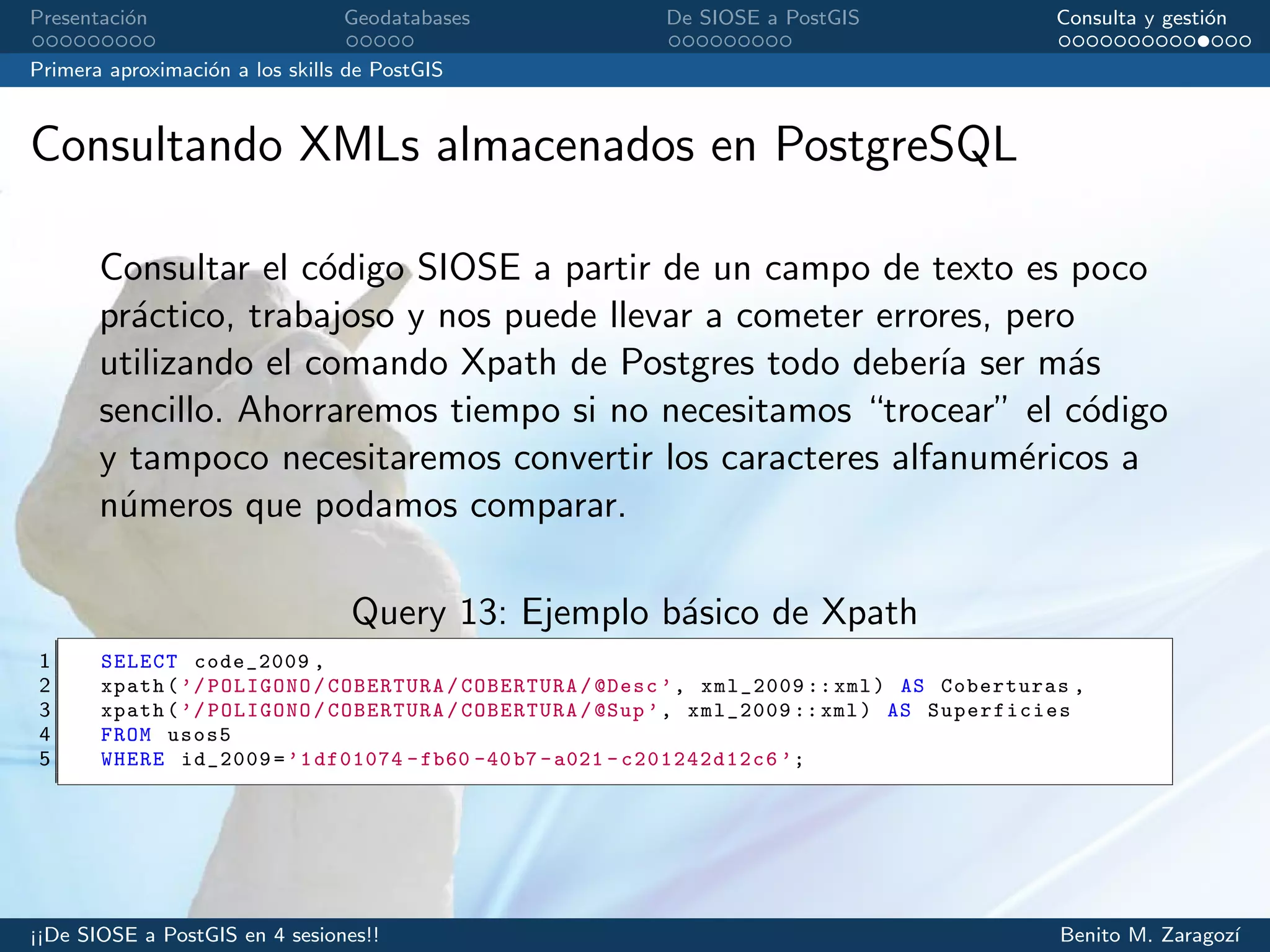

Consultando XMLs almacenados en PostgreSQL
Consultar el código SIOSE a partir de un campo de texto es poco
práctico, trabajoso y nos puede llevar a cometer errores, pero
utilizando el comando Xpath de Postgres todo deber´ıa ser más
sencillo. Ahorraremos tiempo si no necesitamos “trocear” el código
y tampoco necesitaremos convertir los caracteres alfanuméricos a
números que podamos comparar.
Query 13: Ejemplo básico de Xpath
1 SELECT code_2009 ,
2 xpath(’/POLIGONO/COBERTURA/COBERTURA/@Desc ’, xml_2009 ::xml) AS Coberturas ,
3 xpath(’/POLIGONO/COBERTURA/COBERTURA/@Sup ’, xml_2009 :: xml) AS Superficies
4 FROM usos5
5 WHERE id_2009=’1df01074 -fb60 -40b7 -a021 - c201242d12c6 ’;

Consultas espaciales

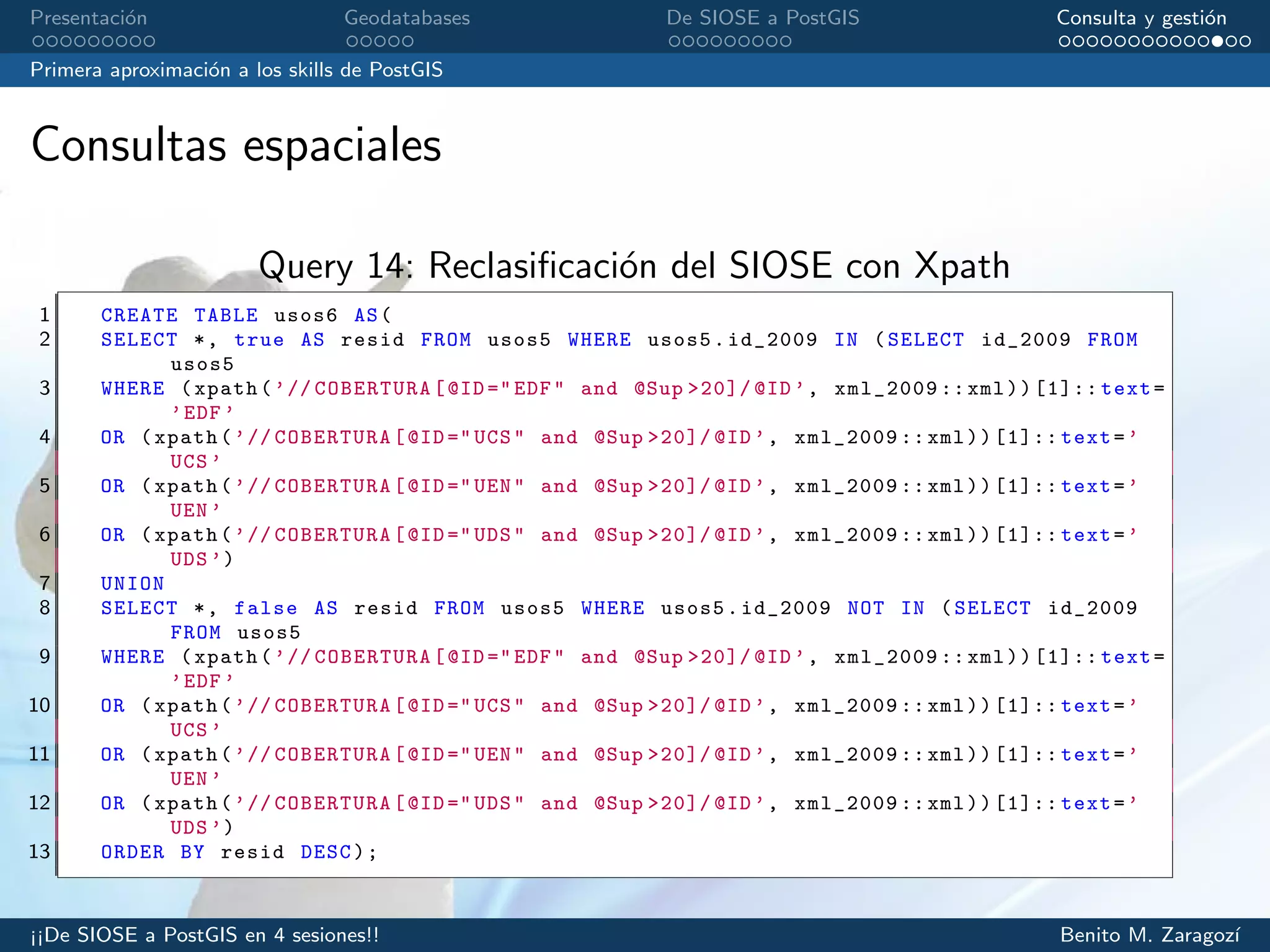

Query 14: Reclasiﬁcaci´on del SIOSE con Xpath
1 CREATE TABLE usos6 AS(
2 SELECT *, true AS resid FROM usos5 WHERE usos5.id_2009 IN (SELECT id_2009 FROM
usos5
3 WHERE (xpath(’// COBERTURA[@ID ="EDF" and @Sup >20]/ @ID’, xml_2009 ::xml))[1]:: text=
’EDF ’
4 OR (xpath(’// COBERTURA[@ID ="UCS" and @Sup >20]/ @ID’, xml_2009 ::xml))[1]:: text=’
UCS ’
5 OR (xpath(’// COBERTURA[@ID ="UEN" and @Sup >20]/ @ID’, xml_2009 ::xml))[1]:: text=’
UEN ’
6 OR (xpath(’// COBERTURA[@ID ="UDS" and @Sup >20]/ @ID’, xml_2009 ::xml))[1]:: text=’
UDS ’)
7 UNION
8 SELECT *, false AS resid FROM usos5 WHERE usos5.id_2009 NOT IN (SELECT id_2009
FROM usos5
9 WHERE (xpath(’// COBERTURA[@ID ="EDF" and @Sup >20]/ @ID’, xml_2009 ::xml))[1]:: text=
’EDF ’
10 OR (xpath(’// COBERTURA[@ID ="UCS" and @Sup >20]/ @ID’, xml_2009 ::xml))[1]:: text=’
UCS ’
11 OR (xpath(’// COBERTURA[@ID ="UEN" and @Sup >20]/ @ID’, xml_2009 ::xml))[1]:: text=’
UEN ’
12 OR (xpath(’// COBERTURA[@ID ="UDS" and @Sup >20]/ @ID’, xml_2009 ::xml))[1]:: text=’
UDS ’)
13 ORDER BY resid DESC);

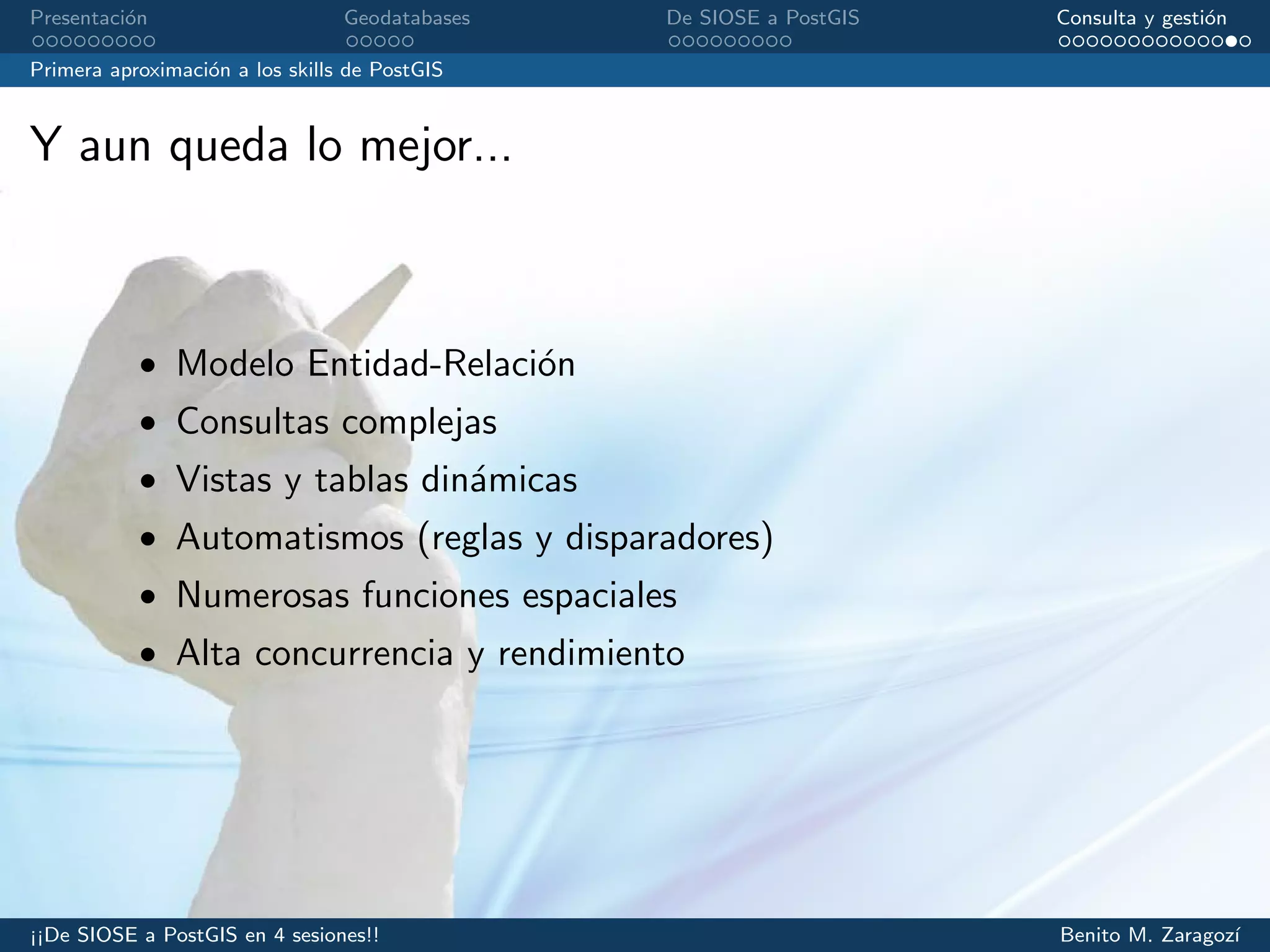

Y aun queda lo mejor...
• Modelo Entidad-Relaci´on
• Consultas complejas
• Vistas y tablas din´amicas
• Automatismos (reglas y disparadores)
• Numerosas funciones espaciales
• Alta concurrencia y rendimiento

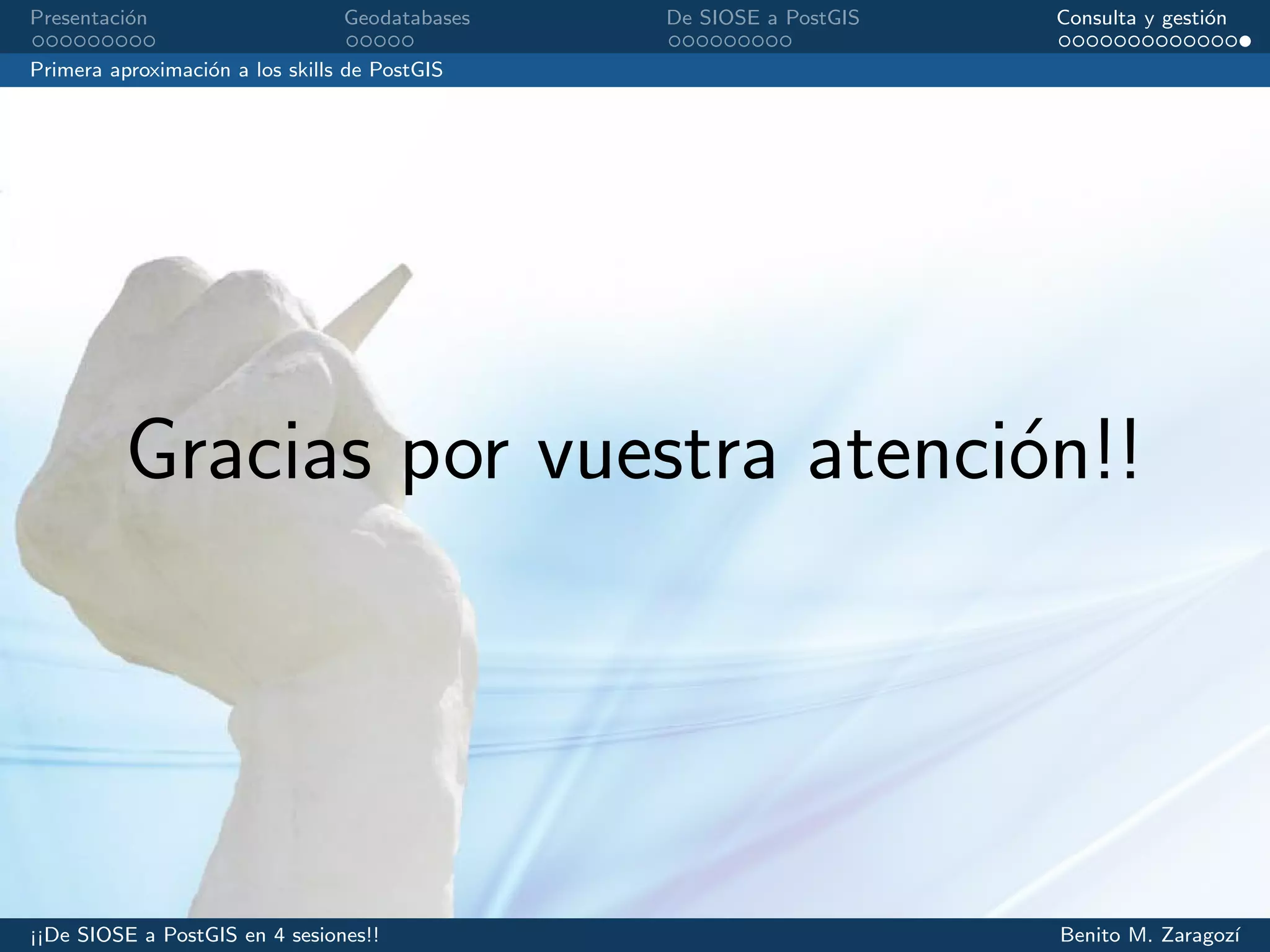

Gracias por vuestra atenci´on!!

De SIOSE a PostGIS en cuatro sesiones

Más contenido relacionado

Similar a De SIOSE a PostGIS en cuatro sesiones

Más de Benito Zaragozí

Último

De SIOSE a PostGIS en cuatro sesiones
