1) El documento describe los componentes principales de una computadora como el monitor, teclado, mouse, parlantes, impresoras y escáner. También define el case o gabinete y sus tipos como horizontal, vertical y slim. 2) Explica los elementos del frente del case como las bahías, botones de encendido y reinicio, y luces indicadoras. Describe el sistema de refrigeración con ventiladores de entrada y salida de aire. 3) Detalla los tipos de fuente de poder ATX y AT, sus características como la transformación de volta

1. 1

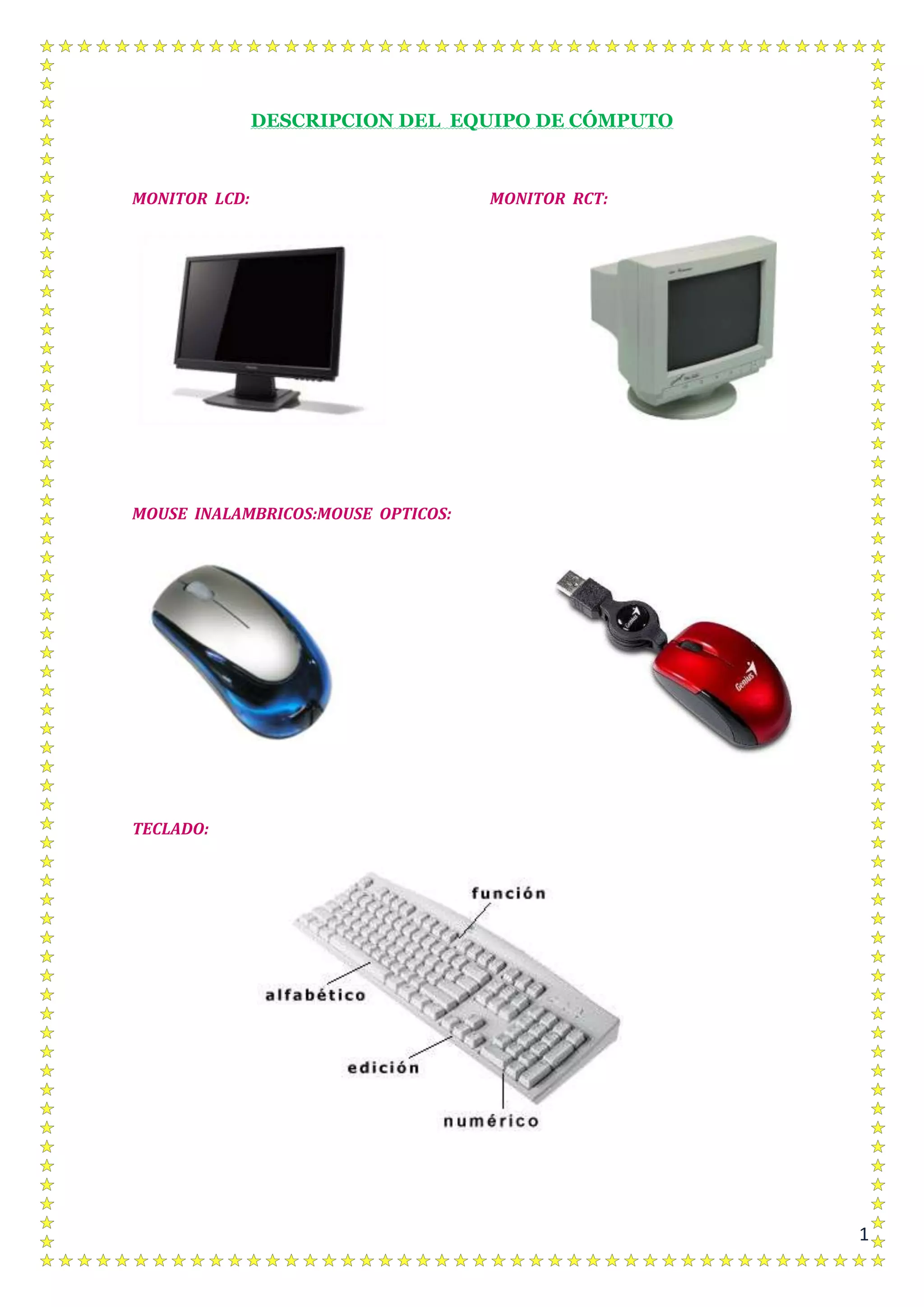

DESCRIPCION DEL EQUIPO DE CÓMPUTO
MONITOR LCD: MONITOR RCT:
MOUSE INALAMBRICOS:MOUSE OPTICOS:
TECLADO:

2. 2

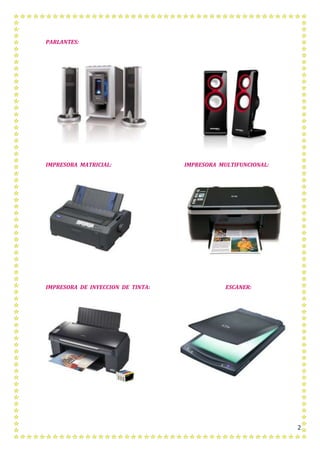

PARLANTES:
IMPRESORA MATRICIAL: IMPRESORA MULTIFUNCIONAL:
IMPRESORA DE INYECCION DE TINTA: ESCANER:

3. 3

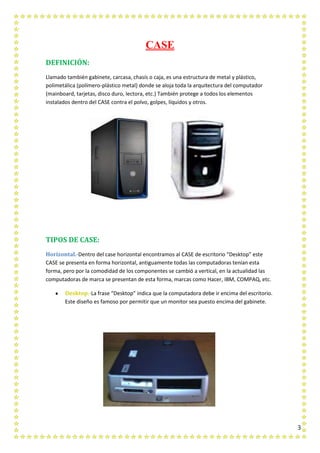

CASE
DEFINICIÓN:
Llamado también gabinete, carcasa, chasís o caja, es una estructura de metal y plástico,
polimetálica (polímero-plástico metal) donde se aloja toda la arquitectura del computador
(mainboard, tarjetas, disco duro, lectora, etc.) También protege a todos los elementos
instalados dentro del CASE contra el polvo, golpes, líquidos y otros.
TIPOS DE CASE:
Horizontal.-Dentro del case horizontal encontramos al CASE de escritorio “Desktop” este
CASE se presenta en forma horizontal, antiguamente todas las computadoras tenían esta
forma, pero por la comodidad de los componentes se cambió a vertical, en la actualidad las
computadoras de marca se presentan de esta forma, marcas como Hacer, IBM, COMPAQ, etc.
Desktop.-La frase “Desktop” indica que la computadora debe ir encima del escritorio.
Este diseño es famoso por permitir que un monitor sea puesto encima del gabinete.

4. 4

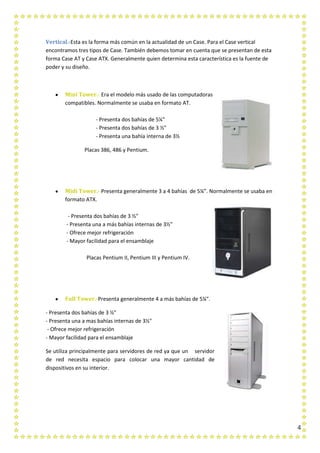

Vertical.-Esta es la forma más común en la actualidad de un Case. Para el Case vertical
encontramos tres tipos de Case. También debemos tomar en cuenta que se presentan de esta
forma Case AT y Case ATX. Generalmente quien determina esta característica es la fuente de
poder y su diseño.
Mini Tower.- Era el modelo más usado de las computadoras
compatibles. Normalmente se usaba en formato AT.
- Presenta dos bahías de 5¼"
- Presenta dos bahías de 3 ½"
- Presenta una bahía interna de 3½
Placas 386, 486 y Pentium.
Midi Tower.- Presenta generalmente 3 a 4 bahías de 5¼”. Normalmente se usaba en
formato ATX.
- Presenta dos bahías de 3 ½"
- Presenta una a más bahías internas de 3½"
- Ofrece mejor refrigeración
- Mayor facilidad para el ensamblaje
Placas Pentium II, Pentium III y Pentium IV.
Full Tower.-Presenta generalmente 4 a más bahías de 5¼".
- Presenta dos bahías de 3 ½"
- Presenta una a mas bahías internas de 3½"
- Ofrece mejor refrigeración
- Mayor facilidad para el ensamblaje
Se utiliza principalmente para servidores de red ya que un servidor
de red necesita espacio para colocar una mayor cantidad de
dispositivos en su interior.

5. 5

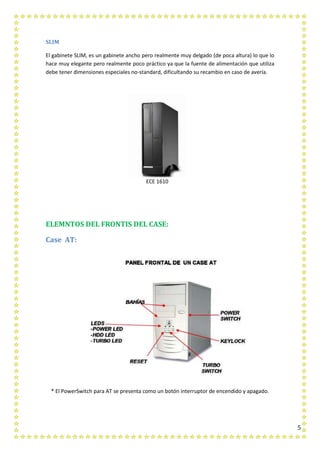

SLIM
El gabinete SLIM, es un gabinete ancho pero realmente muy delgado (de poca altura) lo que lo
hace muy elegante pero realmente poco práctico ya que la fuente de alimentación que utiliza
debe tener dimensiones especiales no-standard, dificultando su recambio en caso de avería.
ECE 1610
ELEMNTOS DEL FRONTIS DEL CASE:
Case AT:
* El PowerSwitch para AT se presenta como un botón interruptor de encendido y apagado.

6. 6

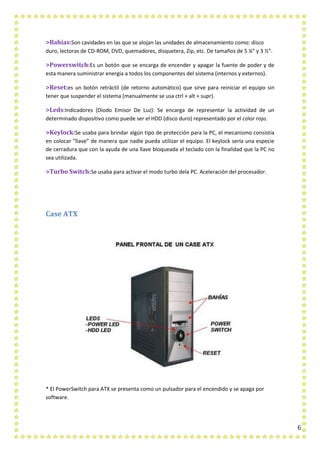

>Bahías:Son cavidades en las que se alojan las unidades de almacenamiento como: disco
duro, lectoras de CD-ROM, DVD, quemadores, disquetera, Zip, etc. De tamaños de 5 ¼” y 3 ½”.
>Powerswitch:Es un botón que se encarga de encender y apagar la fuente de poder y de
esta manera suministrar energía a todos los componentes del sistema (internos y externos).
>Reset:es un botón retráctil (de retorno automático) que sirve para reiniciar el equipo sin
tener que suspender el sistema (manualmente se usa ctrl + alt + supr).
>Leds:Indicadores (Diodo Emisor De Luz): Se encarga de representar la actividad de un
determinado dispositivo como puede ser el HDD (disco duro) representado por el color rojo.
>Keylock:Se usaba para brindar algún tipo de protección para la PC, el mecanismo consistía
en colocar “llave” de manera que nadie pueda utilizar el equipo. El keylock sería una especie
de cerradura que con la ayuda de una llave bloqueada el teclado con la finalidad que la PC no
sea utilizada.
>Turbo Switch:Se usaba para activar el modo turbo dela PC. Aceleración del procesador.
Case ATX
* El PowerSwitch para ATX se presenta como un pulsador para el encendido y se apaga por
software.

7. 7

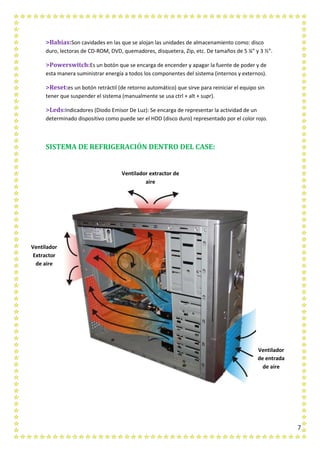

>Bahías:Son cavidades en las que se alojan las unidades de almacenamiento como: disco
duro, lectoras de CD-ROM, DVD, quemadores, disquetera, Zip, etc. De tamaños de 5 ¼” y 3 ½”.
>Powerswitch:Es un botón que se encarga de encender y apagar la fuente de poder y de
esta manera suministrar energía a todos los componentes del sistema (internos y externos).
>Reset:es un botón retráctil (de retorno automático) que sirve para reiniciar el equipo sin
tener que suspender el sistema (manualmente se usa ctrl + alt + supr).
>Leds:Indicadores (Diodo Emisor De Luz): Se encarga de representar la actividad de un
determinado dispositivo como puede ser el HDD (disco duro) representado por el color rojo.
SISTEMA DE REFRIGERACIÓN DENTRO DEL CASE:
Ventilador
Extractor
de aire
Ventilador
de entrada
de aire
Ventilador extractor de
aire

8. 8

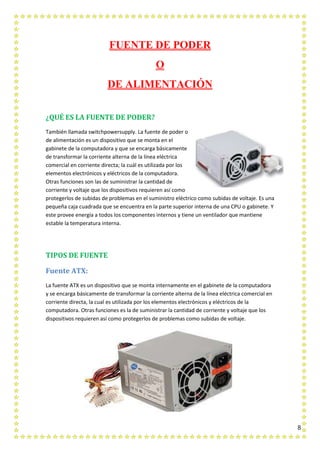

FUENTE DE PODER
O
DE ALIMENTACIÓN
¿QUÉ ES LA FUENTE DE PODER?
También llamada switchpowersupply. La fuente de poder o
de alimentación es un dispositivo que se monta en el
gabinete de la computadora y que se encarga básicamente
de transformar la corriente alterna de la línea eléctrica
comercial en corriente directa; la cuál es utilizada por los
elementos electrónicos y eléctricos de la computadora.
Otras funciones son las de suministrar la cantidad de
corriente y voltaje que los dispositivos requieren así como
protegerlos de subidas de problemas en el suministro eléctrico como subidas de voltaje. Es una
pequeña caja cuadrada que se encuentra en la parte superior interna de una CPU o gabinete. Y
este provee energía a todos los componentes internos y tiene un ventilador que mantiene
estable la temperatura interna.
TIPOS DE FUENTE
Fuente ATX:
La fuente ATX es un dispositivo que se monta internamente en el gabinete de la computadora
y se encarga básicamente de transformar la corriente alterna de la línea eléctrica comercial en
corriente directa, la cual es utilizada por los elementos electrónicos y eléctricos de la
computadora. Otras funciones es la de suministrar la cantidad de corriente y voltaje que los
dispositivos requieren así como protegerlos de problemas como subidas de voltaje.

9. 9

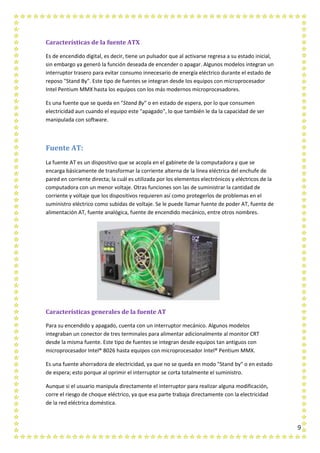

Características de la fuente ATX
Es de encendido digital, es decir, tiene un pulsador que al activarse regresa a su estado inicial,
sin embargo ya generó la función deseada de encender o apagar. Algunos modelos integran un
interruptor trasero para evitar consumo innecesario de energía eléctrico durante el estado de
reposo "Stand By". Este tipo de fuentes se integran desde los equipos con microprocesador
Intel Pentium MMX hasta los equipos con los más modernos microprocesadores.
Es una fuente que se queda en "Stand By" o en estado de espera, por lo que consumen
electricidad aun cuando el equipo este "apagado", lo que también le da la capacidad de ser
manipulada con software.
Fuente AT:
La fuente AT es un dispositivo que se acopla en el gabinete de la computadora y que se
encarga básicamente de transformar la corriente alterna de la línea eléctrica del enchufe de
pared en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la
computadora con un menor voltaje. Otras funciones son las de suministrar la cantidad de
corriente y voltaje que los dispositivos requieren así como protegerlos de problemas en el
suministro eléctrico como subidas de voltaje. Se le puede llamar fuente de poder AT, fuente de
alimentación AT, fuente analógica, fuente de encendido mecánico, entre otros nombres.
Características generales de la fuente AT
Para su encendido y apagado, cuenta con un interruptor mecánico. Algunos modelos
integraban un conector de tres terminales para alimentar adicionalmente al monitor CRT
desde la misma fuente. Este tipo de fuentes se integran desde equipos tan antiguos con
microprocesador Intel® 8026 hasta equipos con microprocesador Intel® Pentium MMX.
Es una fuente ahorradora de electricidad, ya que no se queda en modo "Stand by" o en estado
de espera; esto porque al oprimir el interruptor se corta totalmente el suministro.
Aunque si el usuario manipula directamente el interruptor para realizar alguna modificación,
corre el riesgo de choque eléctrico, ya que esa parte trabaja directamente con la electricidad
de la red eléctrica doméstica.
