1. Inicio
MANTENIMIENTO DE MICROCOMPUTADORES
Instructor Javier Ramírez c.
Sena Mosquera

2. EL
CASE
CAJA O
CARCAZA
Presentación
Contenido Temático
Fuentes de Poder

3. Inicio
Presentación
Armar un computador no es tan difícil como se
pudiera pensar, solo hay que tener bastante claro
la teoría, y saber para que sirve cada
componente, ya que cada una de ellas cumple
una función importante.
Hay un elemento principal, que es el tema de
este trabajo, que generalmente es el punto de
partida en el armado de un computador. Esta es
la caja, cubierta, gabinete o carcasa (CASE) que
va a proteger y también se encarga de darle el
estilo o modelo de nuestro computador.

4. Inicio
Contenido
EL CASE: CONCEPTO
IMPORTANCIA
CLASES DE CASE
ELEMENTOS DEL PANEL FRONTAL DEL CASE

5. Inicio
EL CASE
CONCEPTO.- Es una estructura de
metal o plástico, casi siempre
rectangular donde se aloja toda la
arquitectura del computador. Dentro
de esta estructura podemos encontrar
a la Mainboard y dispositivos tales
como tarjeta de video, memoria,
unidades de disco, etc.
Nota: Por lo general, cuando se adquiere un Case, éste viene con
la fuente de alimentación de corriente, un panel frontal, racks y un
parlante

6. Inicio
PARTES EXTERNAS E INTERNAS DE UN CASE
Continúa>>

7. Inicio

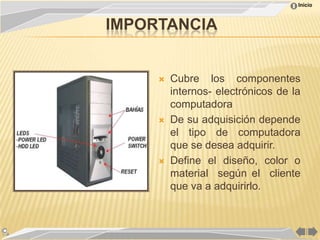

IMPORTANCIA
 Cubre los componentes
internos- electrónicos de la
computadora
 De su adquisición depende
el tipo de computadora
que se desea adquirir.
 Define el diseño, color o
material según el cliente
que va a adquirirlo.

8. Inicio
CLASES DE CASE
Se pueden encontrar diferentes modelos de case en los
siguientes tamaños
Desktop:
Tower:
Notebook:
Continúa>>

9. Inicio
DESKTOP
 Desktop: En español de sobremesa. Tiene
forma horizontal y generalmente es usado en
las computadoras de marca.
Continúa>>

10. Inicio
TOWER
 Tower: En español torre. Tiene
forma vertical y viene en varios
tamaños: Minitower, Medium tower y
High tower. EL modelo Mini tower
se puede encontrar en las distintas
PC's compatibles. Los modelos
Medium y High tower son usados
para computadoras con varios
dispositivos multimedia, estaciones
de trabajo y servidores ya que estos
necesitan espacio para colocar una
mayor cantidad de dispositivos.
Continúa>>

11. Inicio
NOTEBOOK
 Notebook: Son los cases donde se alojan las
computadoras portátiles. Se les llama Notebook
por la forma de cuaderno que tienen.
Generalmente el monitor está integrado al case.
Continúa>>

12. Inicio
PANEL FRONTAL DE UN CASE ATX

13. Inicio

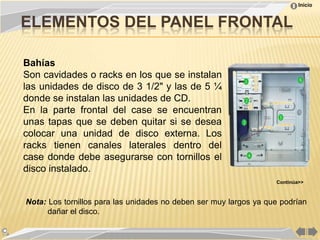

ELEMENTOS DEL PANEL FRONTAL
Bahías
Son cavidades o racks en los que se instalan
las unidades de disco de 3 1/2" y las de 5 ¼
donde se instalan las unidades de CD.
En la parte frontal del case se encuentran
unas tapas que se deben quitar si se desea
colocar una unidad de disco externa. Los
racks tienen canales laterales dentro del
case donde debe asegurarse con tornillos el
disco instalado.
Continúa>>
Nota: Los tornillos para las unidades no deben ser muy largos ya que podrían
dañar el disco.

14. Inicio

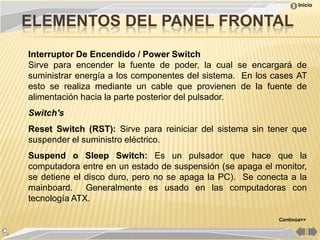

ELEMENTOS DEL PANEL FRONTAL
Interruptor De Encendido / Power Switch
Sirve para encender la fuente de poder, la cual se encargará de
suministrar energía a los componentes del sistema. En los cases AT
esto se realiza mediante un cable que provienen de la fuente de
alimentación hacia la parte posterior del pulsador.
Switch's
Reset Switch (RST): Sirve para reiniciar del sistema sin tener que
suspender el suministro eléctrico.
Suspend o Sleep Switch: Es un pulsador que hace que la
computadora entre en un estado de suspensión (se apaga el monitor,
se detiene el disco duro, pero no se apaga la PC). Se conecta a la
mainboard. Generalmente es usado en las computadoras con
tecnología ATX.
Continúa>>

15. Inicio
ELEMENTOS DEL PANEL FRONTAL
Leds De Señalización
Un LED (Ligth Emiting Diode) es un dispositivo electrónico que emite
luz. Es usado para indicar la actividad de algún periférico o
dispositivo.
Hdd Led:
Es un LED de color rojo que indica la actividad de lectura o escritura
del disco duro, esto quiere decir que se enciende de forma
intermitente, o sea, no está encendido durante todo el tiempo que
está encendida la PC.
Power LED:
Indica que la PC está encendida, es de color verde y se conecta a la
mainboard..
Continúa>>

16. Inicio
Continúa>>

17. Inicio

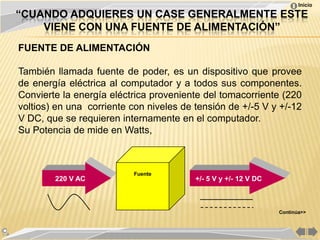

“CUANDO ADQUIERES UN CASE GENERALMENTE ESTE
VIENE CON UNA FUENTE DE ALIMENTACIÓN”
FUENTE DE ALIMENTACIÓN
También llamada fuente de poder, es un dispositivo que provee
de energía eléctrica al computador y a todos sus componentes.
Convierte la energía eléctrica proveniente del tomacorriente (220
voltios) en una corriente con niveles de tensión de +/-5 V y +/-12
V DC, que se requieren internamente en el computador.
Su Potencia de mide en Watts,
Fuente
220 V AC +/- 5 V y +/- 12 V DC
Continúa>>

18. Inicio
FUENTE DE ALIMENTACIÓN

19. Inicio
INDICE
1. Características.
2. Tipos: AT y ATX.
3. Diferencias: AT vs ATX.
4. Conectores.
5. Consumo de componentes.
6. Refrigeración.

20. Inicio

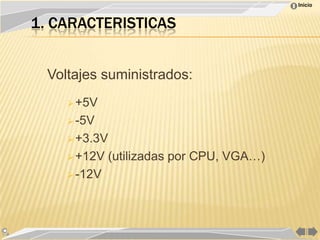

1. CARACTERISTICAS
Voltajes suministrados:
 +5V
 -5V
 +3.3V
 +12V (utilizadas por CPU, VGA…)
 -12V

21. Inicio

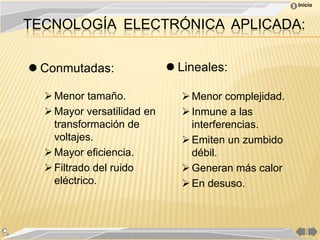

TECNOLOGÍA ELECTRÓNICA APLICADA:
 Conmutadas:  Lineales:
 Menor tamaño.  Menor complejidad.
 Mayor versatilidad en  Inmune a las
transformación de interferencias.
voltajes.  Emiten un zumbido
 Mayor eficiencia. débil.
 Filtrado del ruido  Generan más calor
eléctrico.  En desuso.

22. Inicio
POTENCIA SUMINISTRADA:
 Menor consumo , de 200 a 300 W :
 FlexATX
 MicroATX
 Mayor consumo , de 300 a 1000 W :
 AT
 ATX

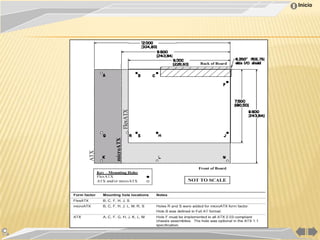

23. Inicio

24. Inicio
FRECUENCIAS SOPORTADAS:
 Una sola frecuencia (50 o 60 Hz)
 Bifrecuencia (50 y 60 Hz) :
 Conmutación mediante
interruptor.
 Conmutación automática.

25. Inicio

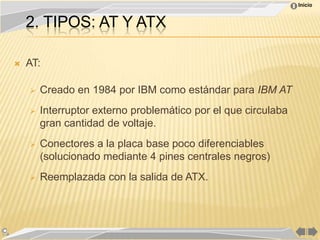

2. TIPOS: AT Y ATX
 AT:
 Creado en 1984 por IBM como estándar para IBM AT
 Interruptor externo problemático por el que circulaba
gran cantidad de voltaje.
 Conectores a la placa base poco diferenciables
(solucionado mediante 4 pines centrales negros)
 Reemplazada con la salida de ATX.

26. Inicio
Interruptor empleada por la Fuente AT.

27. Inicio

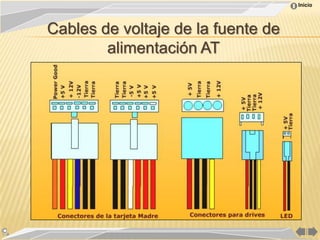

Cables de voltaje de la fuente de
alimentación AT

28. Inicio

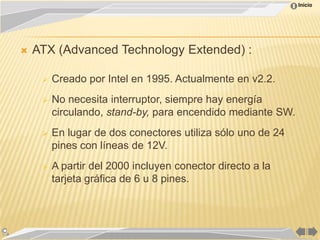

 ATX (Advanced Technology Extended) :
 Creado por Intel en 1995. Actualmente en v2.2.
 No necesita interruptor, siempre hay energía
circulando, stand-by, para encendido mediante SW.
 En lugar de dos conectores utiliza sólo uno de 24
pines con líneas de 12V.
 A partir del 2000 incluyen conector directo a la
tarjeta gráfica de 6 u 8 pines.

29. Inicio
CABLES DE VOLTAJE DE LA FUENTE
DE ALIMENTACIÓN ATX

30. Inicio

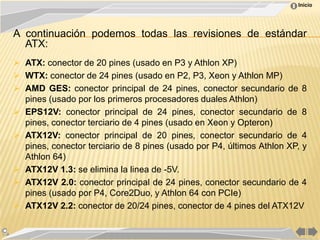

A continuación podemos todas las revisiones de estándar
ATX:
 ATX: conector de 20 pines (usado en P3 y Athlon XP)
 WTX: conector de 24 pines (usado en P2, P3, Xeon y Athlon MP)
 AMD GES: conector principal de 24 pines, conector secundario de 8
pines (usado por los primeros procesadores duales Athlon)
 EPS12V: conector principal de 24 pines, conector secundario de 8
pines, conector terciario de 4 pines (usado en Xeon y Opteron)
 ATX12V: conector principal de 20 pines, conector secundario de 4
pines, conector terciario de 8 pines (usado por P4, últimos Athlon XP, y
Athlon 64)
 ATX12V 1.3: se elimina la linea de -5V.
 ATX12V 2.0: conector principal de 24 pines, conector secundario de 4
pines (usado por P4, Core2Duo, y Athlon 64 con PCIe)
 ATX12V 2.2: conector de 20/24 pines, conector de 4 pines del ATX12V

31. Inicio

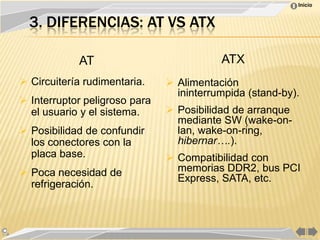

3. DIFERENCIAS: AT VS ATX
AT ATX
 Circuitería rudimentaria.  Alimentación
ininterrumpida (stand-by).
 Interruptor peligroso para
el usuario y el sistema.  Posibilidad de arranque
mediante SW (wake-on-
 Posibilidad de confundir lan, wake-on-ring,
los conectores con la hibernar….).
placa base.  Compatibilidad con
 Poca necesidad de memorias DDR2, bus PCI
Express, SATA, etc.
refrigeración.

32. Inicio
4. CONECTORES
Podemos encontrar los siguientes tipos de
conectores en nuestra fuente ATX:
 Conector de 4 pines “Berg” (Disqueteras).
 Conector Molex de 4 pines
(Discos duros, lectores CD/DVD….)

33. Inicio
 Conector Molex de 20 pines
para ATX (Placa base).
 Conector Molex de 4 pines y 12 V
para Pentium IV (Placa base).
 Conector auxiliar
 de 6 pines.

34. Inicio

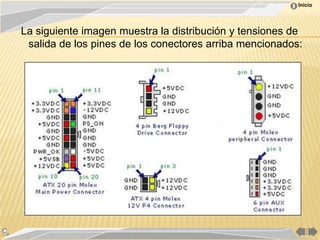

La siguiente imagen muestra la distribución y tensiones de
salida de los pines de los conectores arriba mencionados:

35. Inicio
Conectores Sata power

36. Inicio
5. CONSUMO DE COMPONENTES
COMPONENTE POTENCIA REQUERIDA (W) VOLTAJE (V)
Tarjeta de video AGP 30 - 50 3.3
Tarjeta de video PCI 20 5
Adaptador de red 10/100 PCI 4 3.3
Controladora SCSI PCI 20 3.3 – 5
MODEM PCI 5 5
Tarjeta de sonido PCI 5 5
Controladora FireWire/USB 10 5
Floppy drive 5 5
CD-ROM Drive IDE 10 – 25 5 - 12
DVD Drive IDE 10 - 25 5 - 12

37. Inicio

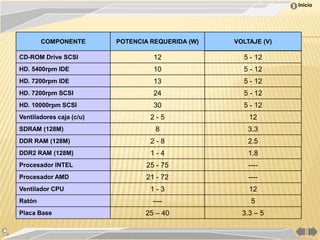

COMPONENTE POTENCIA REQUERIDA (W) VOLTAJE (V)
CD-ROM Drive SCSI 12 5 - 12
HD. 5400rpm IDE 10 5 - 12
HD. 7200rpm IDE 13 5 - 12
HD. 7200rpm SCSI 24 5 - 12
HD. 10000rpm SCSI 30 5 - 12
Ventiladores caja (c/u) 2-5 12
SDRAM (128M) 8 3.3
DDR RAM (128M) 2-8 2.5
DDR2 RAM (128M) 1-4 1.8
Procesador INTEL 25 - 75 ----
Procesador AMD 21 - 72 ----
Ventilador CPU 1-3 12
Ratón ---- 5
Placa Base 25 – 40 3.3 – 5

38. Inicio
6. REFRIGERACION
La fuente de poder juega un papel importante en el proceso de
enfriamiento de la PC.
La función exacta es sacar el aire caliente del gabinete.
El flujo de aire dentro de la PC trabaja como sigue:
El aire frío entra a través de las rejillas existentes
en la parte frontal del gabinete. El aire es
calentado por los dispositivos como el procesador,
tarjeta de video, chipset, etc.
Ya que el aire caliente es menos denso que el aire
frío, la tendencia natural es que se vaya para
arriba, consecuentemente, el aire caliente es
retenido en la parte superior del gabinete.
El ventilador de enfriamiento de la fuente de
poder trabaja como un extractor de aire, jalando el
aire caliente de esta área y sacándolo de la PC.
Fuentes de poder grandes tiene dos o tres
ventiladores de enfriamiento.

39. Inicio
SELECCIONE EL GABINETE APROPIADO PARA
UNA PC

40. INSTITUTO DE EDUCACION SUPERIOR
Inicio
FIN
PROF.: ERNESTO VELASQUEZ A.
