El gabinete o caja de la computadora se conoce como case y alberga todos los componentes internos. Existen diferentes tipos de case como AT, ATX, mini tower, mid tower y full tower, variando en tamaño, ventilación y capacidad. La fuente de poder convierte la corriente eléctrica de la red en voltajes apropiados para alimentar los componentes a través de conectores. Un buen diseño y ventilación son importantes para disipar el calor generado.

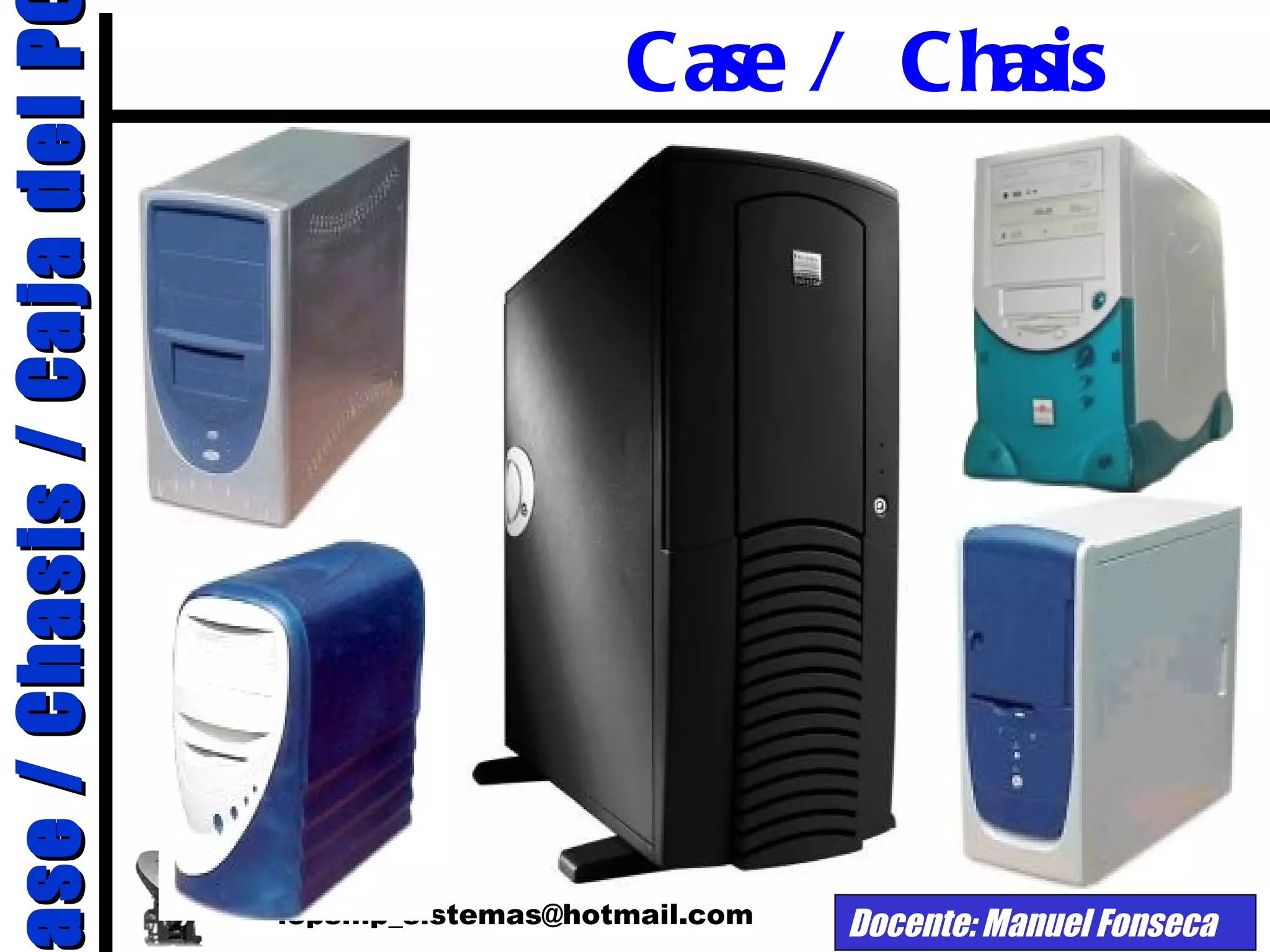

1. Case / Chasis

2. Es la caja o contenedor donde se alojan los componentes de la PC. Es íntegramente metálico con un frente plástico. Existen muchos tipos y modelos de gabinete, y al momento de su compra debería ser elegido por el usuario con criterio de capacidad y no sólo de estética. Definición

3. Case AT Case ATX Tipos

4. Diferencia entre Case At y Atx Fuente de Poder de mayor potencia (ATX) Mas valores de voltaje en su salida (5,12, 3.3 V) Mayor tamaño y mejor ventilación(ATX) Apagado automático por software (ATX)

5. Desktop Minitower Tower FullTower Slim A primera vista podemos distinguir dos tipos: los Horizontales y los Verticales. Dentro de los primeros figuran el Gabinete PC, el BABY y el SLIM (delgado). Los Verticales ofrecen los modelos Mini-Tower, Mid-Tower y Full-Tower. Modelos

6. El primer Gabinete fue el Gabinete PC, típico de las X.T, que es un tanto voluminoso. Presenta la característica de ser muy sólido y poder resistir el peso del Monitor sobre el, siendo este un factor de ahorro de espacio. Compuestos solamente de dos racks externos y uno o dos internos (gracias a un accesorio) son ideales para una configuración de una disketera, un CD-ROM y un Disco Rígido. Desktop (Babytower)

7. MiniTower El gabinete MINITOWER, es el más difundido y ofrece dos racks de 5 1/4 y dos de 3 1/2 de tipo externo más uno oculto de 3 1/2 para el disco rígido. Normalmente viene equipado, además, con una Fuente de Alimentación de tamaño standard de 200 W, con un pequeño SPEAKER (o parlante) y un Display de dos o tres dígitos que marca la velocidad del procesador en Megahertz.

8. Miditower El MIDTOWER es básicamente más alto que el anterior. Trae un rack más de 5 1/4 externo y otro de 3 1/2 oculto. Viene equipado con una Fuente de Poder de 230 Watts, el resto de sus características son similares a las del MINITOWER.

9. Miditower

10. Fulltower

11. El gabinete SLIM, es un gabinete ancho pero realmente muy delgado (de poca altura) lo que lo hace muy elegante pero realmente poco práctico ya que la fuente de alimentación que utiliza debe tener dimensiones especiales no-standard, dificultando su recambio en caso de avería. Slim

12. Fuente de Poder Compartimientos Conectores Panel de Control Frontal Partes

13. Circuito electrónico que convierte la energía alterna (AC) en continua (DC), con valores apropiados de voltaje para alimentar a los diversos circuitos y dispositivos electrónicos Fuente de Poder

14. AC DC Fuente de Poder La fuente de alimentación es el dispositivo que se encarga de distribuir la energía a todos los componentes internos de la computadora. Las fuentes están clasificadas por su potencia en watts Las fuentes generalmente vienen en capacidades que oscilan entre los 95 a 500 watts. Cuanto mas alta sea la potencia, mejor. Actualmente existen dos tecnologías en fuentes de poder, las cuales definen las características de cada una: AT y ATX Es conveniente aclarar que la fuente de poder no es un transformador.

15. 220V +5V +12V -5V -12V Voltajes de la Fuente at

16. 220V +5V +12V +3.3V -5V -12V Voltajes de la Fuente atx

17. Conector ATX Placa Cable Voltajes de la Fuente atx

18. Compartimientos

19. Compartimientos

20. Compartimientos

21. Los case fulltower, permiten colocar mayor cantidad de dispositivos de almacenamiento, debido a su gran espacio. Compartimientos

22. Conectores Este es el esquema de los dos conectores que provienen de la fuente de alimentación y que se utilizan para suministra energía eléctrica a las placas base de tipo AT. Normalmente vienen marcados como P8 y P9. Es importante recordar que no se pueden intercambiar entre sí, debiendo quedar siempre los cables negros juntos y en el centro. Son del tipo MOLEX 90331-0001 o equivalente.

23. Este es el esquema del conector que provine de la fuente de alimentación y que se utiliza para suministrar energía eléctrica a las placas base de tipo ATX. E s del tipo MOLEX 39-01-2200 o equivalente. Conectores

24. En la parte trasera encontraremos el típico conector que utilizaremos para enchufar la fuente a la red eléctrica, y también es corriente encontrar otro del mismo tipo pero "hembra" al que podemos conectar el monitor en el caso de que tengamos el cable adecuado. Conectores

25. Son conectores que colocan en los discos duros, disqueteras, CD-ROM, Cooler, etc. Conectores

26. Recomendaciones Con la finalidad de prolongar la vida útil de los circuitos electrónicos se debe tener en cuenta la ventilación del sistema.

27. Uno de los aspectos más importantes de las fuentes de alimentación es su capacidad para evacuar el calor generado por los distintos componentes electrónicos que se encuentran dentro de la caja. En las de tipo "AT" el esquema seguido normalmente siempre es el mismo. Un ventilador colocado en la parte más externa de la misma evacua el calor que genera dicha fuente y de paso, mediante unas aberturas que le comunican con el interior de la caja la propia corriente de aire generada aspira el aire caliente que en ella se encuentra. En las que son de tipo ATX, el esquema utilizado varía bastante, pudiendo encontrar modelos que siguen el mismo método que el comentado para las AT o alguna variación que incorpora unas ranuras situadas justo encima del procesador. Otro esquema utilizado es el que el ventilador se coloca justo encima del procesador, ya que éste es uno de los focos de calor más importantes. Esta disposición además tiene otra ventaja que es la de poder colocar un ventilador más grande Recomendaciones

28. Recomendaciones
