El documento describe los símbolos y su significado que se utilizan comúnmente en los diagramas de flujo. Explica que los símbolos representan elementos como el inicio o fin de un proceso, decisiones, notas, documentos, archivos, operaciones y dispositivos de entrada y salida de datos. También describe los conectores que enlazan las diferentes partes de un diagrama de flujo, ya sea en la misma página o en páginas diferentes. El objetivo final es mostrar el orden en que deben realizarse las distintas actividades de un procedimiento a través

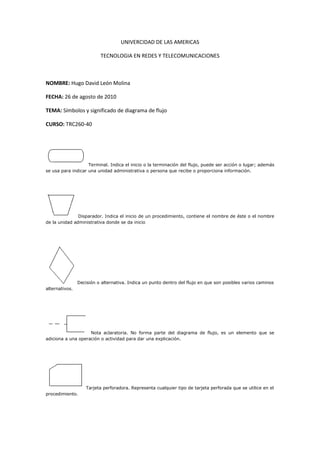

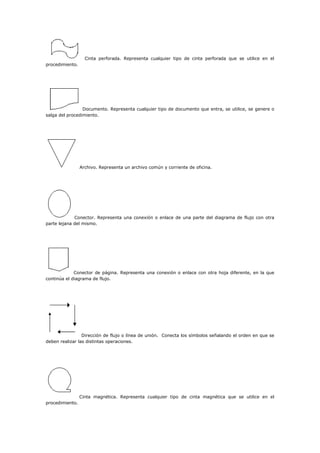

1. UNIVERCIDAD DE LAS AMERICAS<br />TECNOLOGIA EN REDES Y TELECOMUNICACIONES<br />NOMBRE: Hugo David León Molina<br />FECHA: 26 de agosto de 2010<br />TEMA: Símbolos y significado de diagrama de flujo <br />CURSO: TRC260-40<br /> Terminal. Indica el inicio o la terminación del flujo, puede ser acción o lugar; además se usa para indicar una unidad administrativa o persona que recibe o proporciona información.<br /> Disparador. Indica el inicio de un procedimiento, contiene el nombre de éste o el nombre de la unidad administrativa donde se da inicio<br /> Decisión o alternativa. Indica un punto dentro del flujo en que son posibles varios caminos alternativos.<br /> Nota aclaratoria. No forma parte del diagrama de flujo, es un elemento que se adiciona a una operación o actividad para dar una explicación.<br /> Tarjeta perforadora. Representa cualquier tipo de tarjeta perforada que se utilice en el procedimiento.<br /> Cinta perforada. Representa cualquier tipo de cinta perforada que se utilice en el procedimiento.<br /> Documento. Representa cualquier tipo de documento que entra, se utilice, se genere o salga del procedimiento.<br /> Archivo. Representa un archivo común y corriente de oficina.<br /> Conector. Representa una conexión o enlace de una parte del diagrama de flujo con otra parte lejana del mismo.<br /> Conector de página. Representa una conexión o enlace con otra hoja diferente, en la que continúa el diagrama de flujo.<br /> Dirección de flujo o línea de unión. Conecta los símbolos señalando el orden en que se deben realizar las distintas operaciones.<br /> Cinta magnética. Representa cualquier tipo de cinta magnética que se utilice en el procedimiento.<br /> Teclado en línea. Representa el uso de un dispositivo en línea para promocionar información a una computadora electrónica u obtenerla de ello.<br /> Operación. Representa la realización de una operación o actividad relativas a un procedimiento.<br /> Operaciones de entrada y salida<br /> Disco magnético<br /> Display, para mostrar datos<br /> Línea de comunicación. Proporciona la transmisión de información de un lugar a otro mediante<br />Archivo<br />BIBLIOGRAFIA<br />http://www.mis-algoritmos.com<br />http://www.elprisma.com<br />http://.s3.amazonaws.com<br />
