El documento describe las etapas para resolver un problema utilizando una computadora: análisis del problema, diseño del algoritmo, codificación y ejecución, verificación y depuración. Explica cada etapa y proporciona herramientas como algoritmos, diagramas de flujo y pseudocódigo para diseñar la solución a un problema.

1. ETAPAS DE SOLUCION DE UN PROBLEMA CON
COMPUTADORA
ETAPAS HERRAMIENTAS
Análisis del problema
Diseño del Algoritmo Algoritmo
Codificación y
Ejecución
Verificación Lenguaje de programación
Depuración
DOCUMENTACION

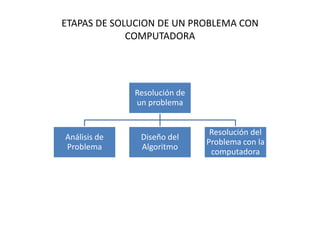

2. ETAPAS DE SOLUCION DE UN PROBLEMA CON
COMPUTADORA
Resolución de
un problema
Análisis de
Problema
Diseño del
Algoritmo
Resolución del
Problema con la
computadora

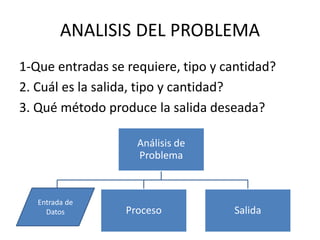

3. ANALISIS DEL PROBLEMA
1-Que entradas se requiere, tipo y cantidad?
2. Cuál es la salida, tipo y cantidad?
3. Qué método produce la salida deseada?
Análisis de
Problema
Entrada de
datos Proceso Salida
Entrada de
Datos

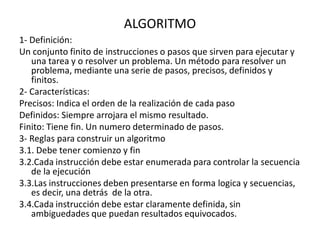

4. ALGORITMO
1- Definición:
Un conjunto finito de instrucciones o pasos que sirven para ejecutar y
una tarea y o resolver un problema. Un método para resolver un
problema, mediante una serie de pasos, precisos, definidos y
finitos.
2- Características:
Precisos: Indica el orden de la realización de cada paso
Definidos: Siempre arrojara el mismo resultado.
Finito: Tiene fin. Un numero determinado de pasos.
3- Reglas para construir un algoritmo
3.1. Debe tener comienzo y fin
3.2.Cada instrucción debe estar enumerada para controlar la secuencia
de la ejecución
3.3.Las instrucciones deben presentarse en forma logica y secuencias,
es decir, una detrás de la otra.
3.4.Cada instrucción debe estar claramente definida, sin
ambiguedades que puedan resultados equivocados.

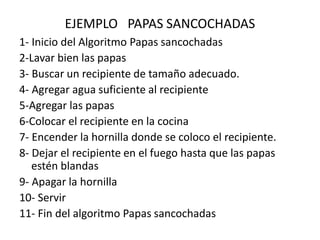

5. EJEMPLO PAPAS SANCOCHADAS
1- Inicio del Algoritmo Papas sancochadas
2-Lavar bien las papas
3- Buscar un recipiente de tamaño adecuado.
4- Agregar agua suficiente al recipiente
5-Agregar las papas
6-Colocar el recipiente en la cocina
7- Encender la hornilla donde se coloco el recipiente.
8- Dejar el recipiente en el fuego hasta que las papas
estén blandas
9- Apagar la hornilla
10- Servir
11- Fin del algoritmo Papas sancochadas

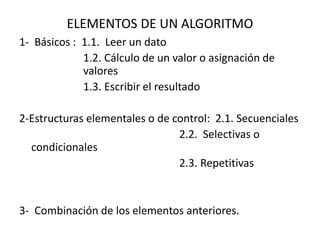

6. ELEMENTOS DE UN ALGORITMO
1- Básicos : 1.1. Leer un dato
1.2. Cálculo de un valor o asignación de
valores
1.3. Escribir el resultado
2-Estructuras elementales o de control: 2.1. Secuenciales
2.2. Selectivas o
condicionales
2.3. Repetitivas
3- Combinación de los elementos anteriores.

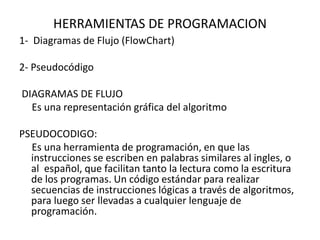

7. HERRAMIENTAS DE PROGRAMACION
1- Diagramas de Flujo (FlowChart)
2- Pseudocódigo
DIAGRAMAS DE FLUJO
Es una representación gráfica del algoritmo
PSEUDOCODIGO:
Es una herramienta de programación, en que las
instrucciones se escriben en palabras similares al ingles, o
al español, que facilitan tanto la lectura como la escritura
de los programas. Un código estándar para realizar
secuencias de instrucciones lógicas a través de algoritmos,
para luego ser llevadas a cualquier lenguaje de
programación.

8. HERRAMIENTAS DE PROGRAMACION
1-Diagrama de Flujo
Un diagrama de flujo es la representación gráfica de un
algoritmo. También se puede decir que es la
representación detallada en forma gráfica de cómo
deben realizarse los pasos en la computadora para
producir resultados.
Esta representación gráfica se da cuando varios
símbolos (que indican diferentes procesos en la
computadora), se relacionan entre si mediante líneas
que indican el orden en que se deben ejecutar los
procesos. Los símbolos utilizados han sido
normalizados por el instituto norteamericano de
normalización (ANSI

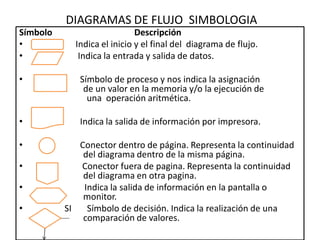

9. DIAGRAMAS DE FLUJO SIMBOLOGIA
Símbolo Descripción
• Indica el inicio y el final del diagrama de flujo.
• Indica la entrada y salida de datos.
• Símbolo de proceso y nos indica la asignación
de un valor en la memoria y/o la ejecución de
una operación aritmética.
• Indica la salida de información por impresora.
• Conector dentro de página. Representa la continuidad
del diagrama dentro de la misma página.
• Conector fuera de pagina. Representa la continuidad
del diagrama en otra pagina.
• Indica la salida de información en la pantalla o
monitor.
• SI Símbolo de decisión. Indica la realización de una
comparación de valores.

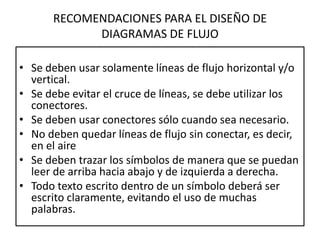

10. RECOMENDACIONES PARA EL DISEÑO DE
DIAGRAMAS DE FLUJO
• Se deben usar solamente líneas de flujo horizontal y/o
vertical.
• Se debe evitar el cruce de líneas, se debe utilizar los
conectores.
• Se deben usar conectores sólo cuando sea necesario.
• No deben quedar líneas de flujo sin conectar, es decir,
en el aire
• Se deben trazar los símbolos de manera que se puedan
leer de arriba hacia abajo y de izquierda a derecha.
• Todo texto escrito dentro de un símbolo deberá ser
escrito claramente, evitando el uso de muchas
palabras.

11. DISEÑO DE DIAGRAMAS DE FLUJO
• Elabore el Diagrama de flujo. Regresar a Casa
• 1-Tengo bastante dinero ¿ SI paso 2, No paso 3
• 2- Tomar taxi e ir al paso 6
• 3-Tengo dinero para el autobús? Si paso 4 No
paso 5
• 4- Tomar el autobús e ir al paso 6
• 5- Volver paseando
• - Fin
•

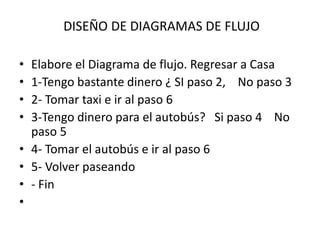

12. DISEÑO DE DIAGRAMAS DE FLUJO
• Elabore el Diagrama de flujo. Regresar a Casa
• 1-Tengo bastante dinero ¿ SI paso 2, No paso 3
• 2- Tomar taxi e ir al paso 6
• 3-Tengo dinero para el autobús? Si paso 4 No
paso 5
• 4- Tomar el autobús e ir al paso 6
• 5- Volver paseando
• - Fin
•

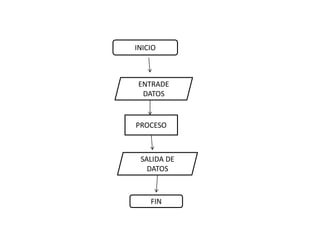

13. PROCESO
ENTRADE
DATOS
FIN
SALIDA DE
DATOS
INICIO

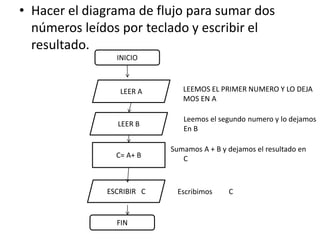

14. • Hacer el diagrama de flujo para sumar dos
números leídos por teclado y escribir el
resultado.
INICIO
LEER A
LEER B
ESCRIBIR C
C= A+ B
Sumamos A + B y dejamos el resultado en
C
Leemos el segundo numero y lo dejamos
En B
FIN
LEEMOS EL PRIMER NUMERO Y LO DEJA
MOS EN A
Escribimos C

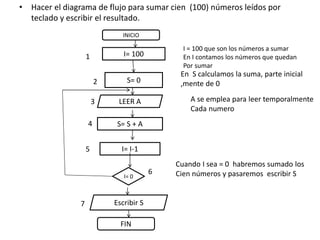

15. • Hacer el diagrama de flujo para sumar cien (100) números leídos por
teclado y escribir el resultado.
INICIO
LEER A
Escribir S
FIN
I = 100 que son los números a sumar
En I contamos los números que quedan
Por sumar
I= 100
S= 0
S= S + A
I= I-1
I= 0
6
1
2
3
4
5
7
En S calculamos la suma, parte inicial
,mente de 0
A se emplea para leer temporalmente
Cada numero
Cuando I sea = 0 habremos sumado los
Cien números y pasaremos escribir S

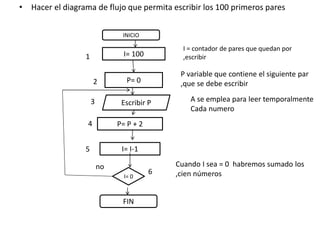

16. • Hacer el diagrama de flujo que permita escribir los 100 primeros pares
INICIO
FIN
I = contador de pares que quedan por
,escribirI= 100
P= 0
P= P + 2
I= I-1
I= 0
6
1
2
3
4
5
P variable que contiene el siguiente par
,que se debe escribir
A se emplea para leer temporalmente
Cada numero
Cuando I sea = 0 habremos sumado los
,cien números
no
Escribir P
