El documento describe diferentes tipos de hardware de red como módems, switches, cables y conectores. Un módem convierte señales digitales a analógicas y viceversa para transmitir datos a través de líneas telefónicas u otros medios. Un switch conecta segmentos de red y transmite datos de acuerdo a las direcciones MAC. Los cables UTP se usan comúnmente en redes y pueden transmitir señales de voz y datos digitales. Los conectores RJ45 se usan para conectar cables UTP a dispositivos de red y deben ponerse

1. Hardware del
Laboratorio
Edilberto De La Espriella S.

2. Módem?
• Dispositivo que convierte señales digitales en
analógicas, o viceversa, para poder ser
transmitidas a través de líneas de teléfono,
cables coaxiales, fibras ópticas y microondas.

3. Switches?
•El concepto de Switch nace en un
término de origen inglés y puede
ser traducido al español como
interruptor, conmutador, vara o
látigo, según cada contexto.

4. Switches
• El switch opera en el nivel del cruzamiento
o combinación de datos y tiene como
finalidad principal garantizar la
interconexión de un mínimo de dos
segmentos de red, similar a la función de
un puente (bridge).

5. Switches
•Este dispositivo de red se encarga
de transmitir los datos de un
segmento a otro de acuerdo a la
dirección MAC

6. Cables de red

7. CABLE UTP
• Es un cable de cobre, y por tanto
conductor de electricidad, que se utiliza
para telecomunicaciones y que consta de
uno o más pares.
Revestimiento
exterior
Par trenzado
Aislamiento
plástico con
codificación de
color

8. • Además, cada par de hilos está trenzado.
Este tipo de cable cuenta sólo con el
efecto de cancelación que producen los
pares trenzados de hilos para limitar la
degradación de la señal que causan la EMI,
la RFI y la Diafonía
UTP

9. DIAFONÍA
• El concepto de diafonía, tal como su nombre lo
indica, significa dos fonías. Esto quiere decir que
la señal transmitida por un par logra ultrapasar a
los demás pares adyacentes del cable,
produciendo de esta forma interferencias entre
las líneas del cable. Es frecuente cuando se está
hablando por teléfono, escuchar otras
conversaciones ajenas a la propia. Este efecto
que se produce en la comunicación telefónica, se
reconoce con el nombre de diafonía

10. Conector RJ45
El conector RJ-45 es el
componente macho, engarzado
al extremo del cable

11. JACK RJ45
El jack RJ45 es el componente
femenino en un dispositivo de
red, toma de pared o panel de
conexión

12. Código de colores para preparar
un conector RJ45
• Las letras RJ significan "registered jack" (jack registrado),
y el número 45 se refiere a una secuencia específica de
cableado. Para que la electricidad fluya entre el conector
y el jack, el orden de los hilos debe seguir el código de
colores T568A, o T568B

13. Si los dos conectores de un cable RJ-45 se
colocan uno al lado del otro, con la misma
orientación, podrán verse en cada uno los
hilos de color. Si el orden de los hilos de color
es el mismo en cada extremo, entonces el
cable es de conexión directa.

14. En un cable de conexión cruzada, los conectores RJ-
45 de ambos extremos muestran que algunos hilos
de un extremo del cable están cruzados a un pin
diferente en el otro extremo del cable. Como
podemos observar los pines 1 y 2 de un conector se
conectan respectivamente a los pines 3 y 6 de otro.

15. Función de cable por color

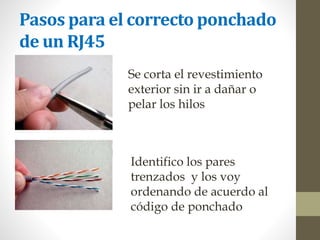

16. Pasos para el correcto ponchado
de un RJ45
Se corta el revestimiento
exterior sin ir a dañar o
pelar los hilos
Identifico los pares
trenzados y los voy
ordenando de acuerdo al
código de ponchado

17. Los hilos solo se des
entrelazan hasta el borde del
revestimiento exterior
Organizo los hilos según el
código de izquierda a
derecha, los dejo lo mas
rectos posibles sin
maltratarlos
Corto los hilos aprox 15mm y me
cercioro que las puntas queden lo
mas rectas posibles al cortarlas

18. Empujo los hilos hasta el tope
interior del conector me
cercioro que todos queden
iguales en seguida empujo el
revestimiento exterior hacia la
parte interna del conector
Todos los 8 hilos deben quedar
al tope interno del conector
RJ45, y el revestimiento
exterior debe quedar dentro del
conector, ahora si se procede a
ponchar.

19. El correcto ponchado de un
conector RJ45

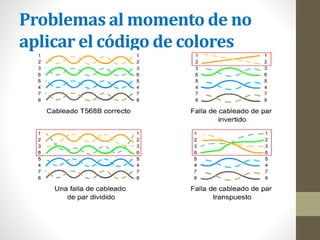

20. Problemas al momento de no
aplicar el código de colores

21. Materiales para la practica
•2 par de conector RJ45
•1 par de JACK RJ45
•1 metro de cable UTP
•Tijeras
•Ponchadora(opcional)
•Valor 10%
