Este documento describe los diferentes tipos de medios de transmisión guiados y no guiados. Los medios guiados incluyen cable coaxial, par trenzado y fibra óptica, los cuales conducen señales a través de un cable. Los medios no guiados transmiten señales a través de ondas electromagnéticas mediante antenas y pueden clasificarse como radio, microondas e infrarrojos dependiendo de su rango de frecuencias.

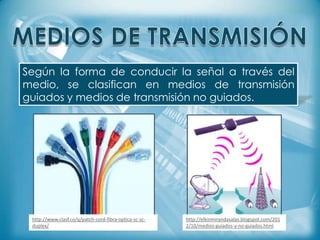

2. Según la forma de conducir la señal a través del
medio, se clasifican en medios de transmisión
guiados y medios de transmisión no guiados.
http://www.clasf.co/q/patch-cord-fibra-optica-sc-scduplex/
http://elkinmirandasalas.blogspot.com/201
2/10/medios-guiados-y-no-guiados.html

3. Están constituidos por un cable que se encarga de
la conducción (o guiado) de las señales desde un
extremo al otro.
http://fundamentostelecomesfeidy.blogspot.com/

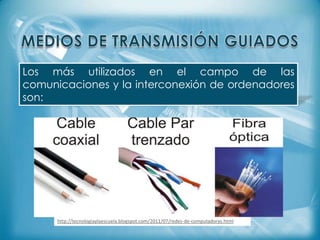

4. Los más utilizados en el campo de las
comunicaciones y la interconexión de ordenadores
son:
http://tecnologiaylaescuela.blogspot.com/2011/07/redes-de-computadoras.html

5. CABLE COAXIAL:
Se compone de un hilo
conductor, llamado núcleo, y un mallazo externo
separados por un dieléctrico o aislante.
Velocidad y Tasa de Transferencia: 10 a
100 Mbps
Costo: Económico
Tamaño de los Medios y del Conector;
Medio
Longitud Máxima del Cable: 500 m
http://tecnologiaylaescuela.blogspot.com/2011/07/redes-de-computadoras.html

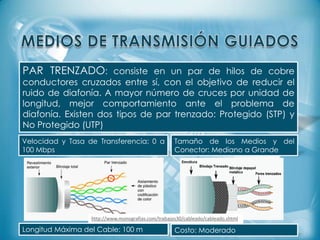

6. PAR TRENZADO: consiste en un par de hilos de cobre
conductores cruzados entre sí, con el objetivo de reducir el
ruido de diafonía. A mayor número de cruces por unidad de
longitud, mejor comportamiento ante el problema de
diafonía. Existen dos tipos de par trenzado: Protegido (STP) y
No Protegido (UTP)
Velocidad y Tasa de Transferencia: 0 a
100 Mbps
Tamaño de los Medios y del
Conector: Mediano a Grande
http://www.monografias.com/trabajos30/cableado/cableado.shtml
Longitud Máxima del Cable: 100 m
Costo: Moderado

7. FIBRA ÓPTICA: Un hilo muy fino de material transparente,
vidrio o materiales plásticos, por el que se envían pulsos de luz
que representan los datos a transmitir. El haz de luz queda
completamente confinado y se propaga por el interior de la
fibra con un ángulo de reflexión por encima del ángulo límite
de reflexión total, en función de la ley de Snell
Tamaño de los Medios y
Conector: Pequeño a Grande
del
Costo: Alto
Longitud Máxima del Cable: 2km
cuando es multimodo y a los 300km
aprox. cuando es monomodo
http://www.monografias.com/trabajos30/cableado/cableado
.shtml
Velocidad y Tasa de Transferencia:
Hasta 10 terabytes/segundo

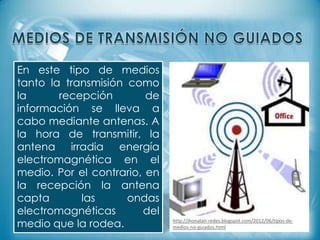

8. En este tipo de medios
tanto la transmisión como
la
recepción
de
información se lleva a
cabo mediante antenas. A
la hora de transmitir, la
antena irradia energía
electromagnética en el
medio. Por el contrario, en
la recepción la antena
capta
las
ondas
electromagnéticas
del
medio que la rodea.
http://jhonatan-redes.blogspot.com/2012/06/tipos-demedios-no-guiados.html

9. Las señales no guiadas pueden
viajar del origen al destino de
distintas formas En superficie, Por
el cielo y en línea de visión1
IONOSFÉRICA o AÉREA: las ondas
se reflejan en la ionosfera. Para
señales de2 a 30 MHz3.
http://www.slideshare.net/jjimiq/medios-de-transmisionno-guiados
VISIÓN DIRECTA: el emisor y el
receptor deben estar en la
trayectoria visual. Son usadas
para tierra / tierra y Tierra /
satélite. Para más de 30 MHz
SUPERFICIAL: siguen la curvatura terrestre. La distancia depende de la
potencia de la señal. Para señales de hasta 2 MHz2.

10. Las antenas parabólicas pueden ser usadas como antenas transmisoras
o como antenas receptoras. Normalmente estas antenas en redes de
microondas operan en forma full duplex, es decir, trasmiten y reciben
simultáneamente
http://solrebsatelital.wordpress.com/2010/04/06/una-ventana-al-mundo/

11. Según el rango de frecuencias de trabajo, las
transmisiones no guiadas se pueden clasificar
en tres tipos: radio, microondas y luz
(infrarrojos/láser).
http://nl.123rf.com/photo_7410953_
set-communicatie-symbolen-voortechnologie-ontwerp.html
http://www.bibliocad.com/bibliot
eca/antena-parabolica-3d_21654
http://globedia.com/bluetoothhackers-aire-cercano

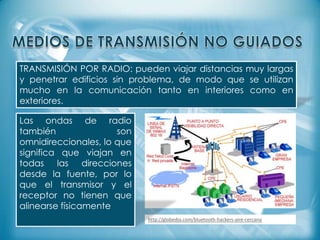

12. TRANSMISIÓN POR RADIO: pueden viajar distancias muy largas
y penetrar edificios sin problema, de modo que se utilizan
mucho en la comunicación tanto en interiores como en
exteriores.
Las ondas de radio
también
son
omnidireccionales, lo que
significa que viajan en
todas las direcciones
desde la fuente, por lo
que el transmisor y el
receptor no tienen que
alinearse físicamente
http://globedia.com/bluetooth-hackers-aire-cercano

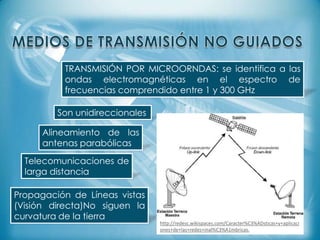

13. TRANSMISIÓN POR MICROORNDAS: se identifica a las
ondas electromagnéticas en el espectro de
frecuencias comprendido entre 1 y 300 GHz
Son unidireccionales
Alineamiento de las
antenas parabólicas
Telecomunicaciones de
larga distancia
Propagación de Líneas vistas
(Visión directa)No siguen la
curvatura de la tierra
http://redesc.wikispaces.com/Caracter%C3%ADsticas+y+aplicaci
ones+de+las+redes+inal%C3%A1mbricas.

14. TRANSMISIÓN POR INFRARROJO: Los enlaces infrarrojos se
encuentran limitados por el espacio y los obstáculos. El hecho
de que la longitud de onda de los rayos infrarrojos se atan
pequeña (850-900 mm), hace que no pueda propagarse de la
misma forma en que lo hacen las señales de radio
http://joan004.tripod.com/Canal.htm

15. Colaboradores Wikipedia.(19 de septiembre del 2013). Medio de
transmisión. Obtenido el (23 de octubre del 2013) de
(http://es.wikipedia.org/wiki/Medio_de_transmisi%C3%B3n)
Edsel Enrique Urueña León. (2005). Cableado . Obtenido el (23 de
octubre del 2013) de (
http://www.monografias.com/trabajos30/cableado/cableado.shtml).
Ing. Jimi Quintero . (20 de octubre del 2011). Medios de Transmision No
Guiados. Obtenido el (23 de octubre del 2013) de (
http://www.slideshare.net/jjimiq/medios-de-transmision-no-guiados)
