1. UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
FACULTAD DE CIENCIAS BÁSICAS E INGENIERÍA
Programa de Ingeniería de Sistemas

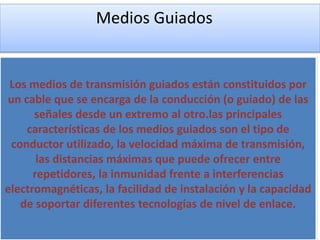

2. Medios Guiados
Los medios de transmisión guiados están constituidos por
un cable que se encarga de la conducción (o guiado) de las
señales desde un extremo al otro.las principales
características de los medios guiados son el tipo de
conductor utilizado, la velocidad máxima de transmisión,
las distancias máximas que puede ofrecer entre
repetidores, la inmunidad frente a interferencias
electromagnéticas, la facilidad de instalación y la capacidad
de soportar diferentes tecnologías de nivel de enlace.

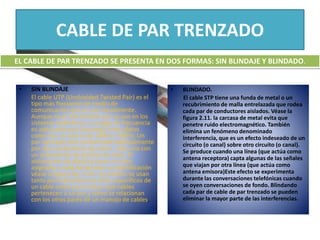

3. CABLE DE PAR TRENZADO
• SIN BLINDAJE
El cable UTP (Unshielded Twisted Pair) es el
tipo más frecuente de medio de
comunicación que se usa actualmente.
Aunque es el más familiar por su uso en los
sistemas telefónicos, su rango de frecuencia
es adecuado para transmitir tanto datos
como voz, el cual va de 100Hz a 5MHz. Un
par trenzado está conformado habitualmente
por dos conductores de cobre, cada uno con
un aislamiento de plástico de color. El
aislamiento de plástico tiene un color
asignado a cada banda para su identificación
véase la figura No. 2.10. Los colores se usan
tanto para identificar los hilos específicos de
un cable como para indicar qué cables
pertenecen a un par y cómo se relacionan
con los otros pares de un manojo de cables.
EL CABLE DE PAR TRENZADO SE PRESENTA EN DOS FORMAS: SIN BLINDAJE Y BLINDADO.
• BLINDADO.
El cable STP tiene una funda de metal o un
recubrimiento de malla entrelazada que rodea
cada par de conductores aislados. Véase la
figura 2.11. la carcasa de metal evita que
penetre ruido electromagnético. También
elimina un fenómeno denominado
interferencia, que es un efecto indeseado de un
circuito (o canal) sobre otro circuito (o canal).
Se produce cuando una línea (que actúa como
antena receptora) capta algunas de las señales
que viajan por otra línea (que actúa como
antena emisora)Este efecto se experimenta
durante las conversaciones telefónicas cuando
se oyen conversaciones de fondo. Blindando
cada par de cable de par trenzado se pueden
eliminar la mayor parte de las interferencias.

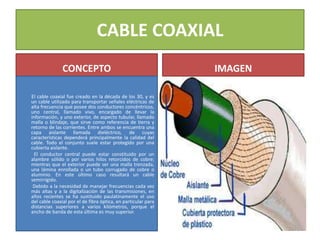

4. CABLE COAXIAL
CONCEPTO
El cable coaxial fue creado en la década de los 30, y es
un cable utilizado para transportar señales eléctricas de
alta frecuencia que posee dos conductores concéntricos,
uno central, llamado vivo, encargado de llevar la
información, y uno exterior, de aspecto tubular, llamado
malla o blindaje, que sirve como referencia de tierra y
retorno de las corrientes. Entre ambos se encuentra una
capa aislante llamada dieléctrico, de cuyas
características dependerá principalmente la calidad del
cable. Todo el conjunto suele estar protegido por una
cubierta aislante.
El conductor central puede estar constituido por un
alambre sólido o por varios hilos retorcidos de cobre;
mientras que el exterior puede ser una malla trenzada,
una lámina enrollada o un tubo corrugado de cobre o
aluminio. En este último caso resultará un cable
semirrígido.
Debido a la necesidad de manejar frecuencias cada vez
más altas y a la digitalización de las transmisiones, en
años recientes se ha sustituido paulatinamente el uso
del cable coaxial por el de fibra óptica, en particular para
distancias superiores a varios kilómetros, porque el
ancho de banda de esta última es muy superior.
IMAGEN

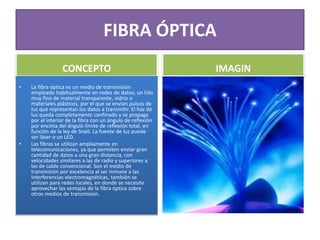

5. FIBRA ÓPTICA
CONCEPTO
• La fibra óptica es un medio de transmisión
empleado habitualmente en redes de datos; un hilo
muy fino de material transparente, vidrio o
materiales plásticos, por el que se envían pulsos de
luz que representan los datos a transmitir. El haz de
luz queda completamente confinado y se propaga
por el interior de la fibra con un ángulo de reflexión
por encima del ángulo límite de reflexión total, en
función de la ley de Snell. La fuente de luz puede
ser láser o un LED.
• Las fibras se utilizan ampliamente en
telecomunicaciones, ya que permiten enviar gran
cantidad de datos a una gran distancia, con
velocidades similares a las de radio y superiores a
las de cable convencional. Son el medio de
transmisión por excelencia al ser inmune a las
interferencias electromagnéticas, también se
utilizan para redes locales, en donde se necesite
aprovechar las ventajas de la fibra óptica sobre
otros medios de transmisión.
IMAGIN

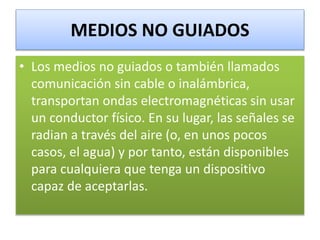

6. MEDIOS NO GUIADOS
• Los medios no guiados o también llamados
comunicación sin cable o inalámbrica,
transportan ondas electromagnéticas sin usar
un conductor físico. En su lugar, las señales se
radian a través del aire (o, en unos pocos
casos, el agua) y por tanto, están disponibles
para cualquiera que tenga un dispositivo
capaz de aceptarlas.

7. RADIOTRANSMISIÓN
• Las ondas de radio son fáciles de generar,
pueden viajar distancias largas y penetrar
edificios sin problemas, de modo que se
utilizan mucho en la comunicación, tanto en
interiores como en exteriores. Las ondas de
radio también son omnidireccionales, lo que
significan que viajan en todas las direcciones
desde la fuente, por lo que el transmisor y el
receptor no tienen que alinearse con cuidado
físicamente.

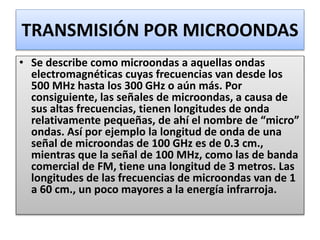

8. TRANSMISIÓN POR MICROONDAS
• Se describe como microondas a aquellas ondas
electromagnéticas cuyas frecuencias van desde los
500 MHz hasta los 300 GHz o aún más. Por
consiguiente, las señales de microondas, a causa de
sus altas frecuencias, tienen longitudes de onda
relativamente pequeñas, de ahí el nombre de “micro”
ondas. Así por ejemplo la longitud de onda de una
señal de microondas de 100 GHz es de 0.3 cm.,
mientras que la señal de 100 MHz, como las de banda
comercial de FM, tiene una longitud de 3 metros. Las
longitudes de las frecuencias de microondas van de 1
a 60 cm., un poco mayores a la energía infrarroja.

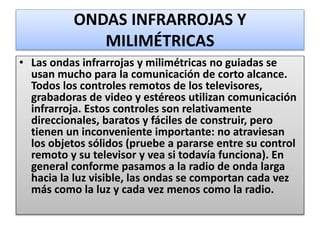

9. ONDAS INFRARROJAS Y
MILIMÉTRICAS
• Las ondas infrarrojas y milimétricas no guiadas se
usan mucho para la comunicación de corto alcance.
Todos los controles remotos de los televisores,
grabadoras de video y estéreos utilizan comunicación
infrarroja. Estos controles son relativamente
direccionales, baratos y fáciles de construir, pero
tienen un inconveniente importante: no atraviesan
los objetos sólidos (pruebe a pararse entre su control
remoto y su televisor y vea si todavía funciona). En
general conforme pasamos a la radio de onda larga
hacia la luz visible, las ondas se comportan cada vez
más como la luz y cada vez menos como la radio.

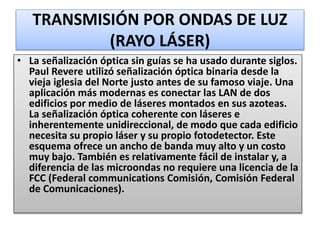

10. TRANSMISIÓN POR ONDAS DE LUZ
(RAYO LÁSER)
• La señalización óptica sin guías se ha usado durante siglos.
Paul Revere utilizó señalización óptica binaria desde la
vieja iglesia del Norte justo antes de su famoso viaje. Una
aplicación más modernas es conectar las LAN de dos
edificios por medio de láseres montados en sus azoteas.
La señalización óptica coherente con láseres e
inherentemente unidireccional, de modo que cada edificio
necesita su propio láser y su propio fotodetector. Este
esquema ofrece un ancho de banda muy alto y un costo
muy bajo. También es relativamente fácil de instalar y, a
diferencia de las microondas no requiere una licencia de la
FCC (Federal communications Comisión, Comisión Federal
de Comunicaciones).

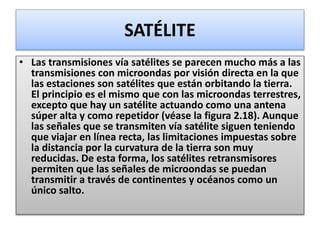

11. SATÉLITE
• Las transmisiones vía satélites se parecen mucho más a las
transmisiones con microondas por visión directa en la que
las estaciones son satélites que están orbitando la tierra.
El principio es el mismo que con las microondas terrestres,
excepto que hay un satélite actuando como una antena
súper alta y como repetidor (véase la figura 2.18). Aunque
las señales que se transmiten vía satélite siguen teniendo
que viajar en línea recta, las limitaciones impuestas sobre
la distancia por la curvatura de la tierra son muy
reducidas. De esta forma, los satélites retransmisores
permiten que las señales de microondas se puedan
transmitir a través de continentes y océanos como un
único salto.

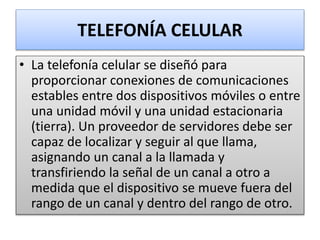

12. TELEFONÍA CELULAR
• La telefonía celular se diseñó para
proporcionar conexiones de comunicaciones
estables entre dos dispositivos móviles o entre
una unidad móvil y una unidad estacionaria
(tierra). Un proveedor de servidores debe ser
capaz de localizar y seguir al que llama,
asignando un canal a la llamada y
transfiriendo la señal de un canal a otro a
medida que el dispositivo se mueve fuera del
rango de un canal y dentro del rango de otro.
