1. MEDIOS DE TRANSMISION
Helmer Duarte M.
Redes Locales Básico
Ing. de Sistemas – UNAD
2013_2

2. DEFINICION
Medio de transmisión:
Se entiende como el canal que se usa o que
permite trasmitir información entre dos
terminales que se encuentran separadas
geográficamente ò entre dos terminales de
trabajo.

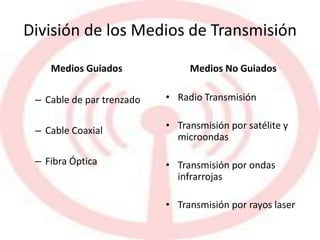

3. División de los Medios de Transmisión
Medios Guiados
– Cable de par trenzado
– Cable Coaxial
– Fibra Óptica
Medios No Guiados
• Radio Transmisión
• Transmisión por satélite y
microondas
• Transmisión por ondas
infrarrojas
• Transmisión por rayos laser

4. Medios Guiados

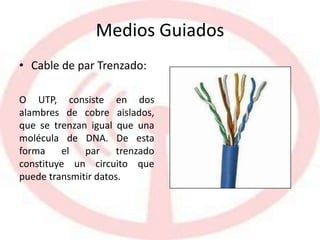

• Cable de par Trenzado:
O UTP, consiste en dos
alambres de cobre aislados,
que se trenzan igual que una
molécula de DNA. De esta
forma el par trenzado
constituye un circuito que
puede transmitir datos.

5. Medios Guiados

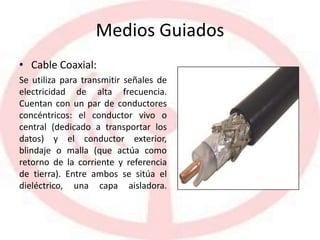

• Cable Coaxial:
Se utiliza para transmitir señales de
electricidad de alta frecuencia.
Cuentan con un par de conductores
concéntricos: el conductor vivo o
central (dedicado a transportar los
datos) y el conductor exterior,
blindaje o malla (que actúa como
retorno de la corriente y referencia
de tierra). Entre ambos se sitúa el
dieléctrico, una capa aisladora.

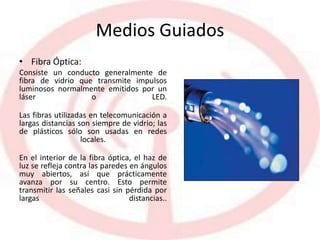

6. Medios Guiados
• Fibra Óptica:
Consiste un conducto generalmente de
fibra de vidrio que transmite impulsos
luminosos normalmente emitidos por un
láser o LED.
Las fibras utilizadas en telecomunicación a
largas distancias son siempre de vidrio; las
de plásticos sólo son usadas en redes
locales.
En el interior de la fibra óptica, el haz de
luz se refleja contra las paredes en ángulos
muy abiertos, así que prácticamente
avanza por su centro. Esto permite
transmitir las señales casi sin pérdida por
largas distancias..

7. Medios No Guiados

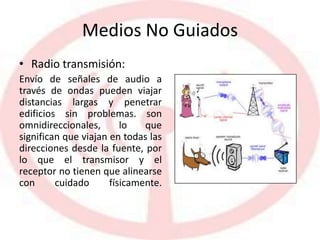

• Radio transmisión:
Envío de señales de audio a
través de ondas pueden viajar
distancias largas y penetrar
edificios sin problemas. son
omnidireccionales, lo que
significan que viajan en todas las
direcciones desde la fuente, por
lo que el transmisor y el
receptor no tienen que alinearse
con cuidado físicamente.

8. Medios No Guiados

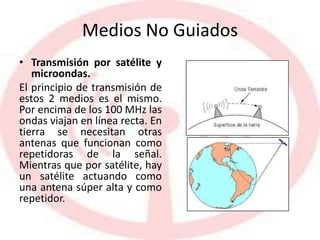

• Transmisión por satélite y
microondas.
El principio de transmisión de
estos 2 medios es el mismo.
Por encima de los 100 MHz las
ondas viajan en línea recta. En
tierra se necesitan otras
antenas que funcionan como
repetidoras de la señal.
Mientras que por satélite, hay
un satélite actuando como
una antena súper alta y como
repetidor.

9. Medios No Guiados

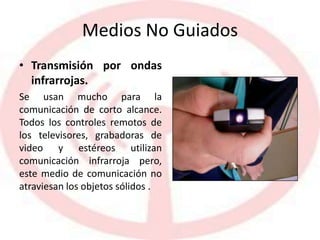

• Transmisión por ondas
infrarrojas.
Se usan mucho para la
comunicación de corto alcance.
Todos los controles remotos de
los televisores, grabadoras de
video y estéreos utilizan
comunicación infrarroja pero,
este medio de comunicación no
atraviesan los objetos sólidos .

10. Medios No Guiados

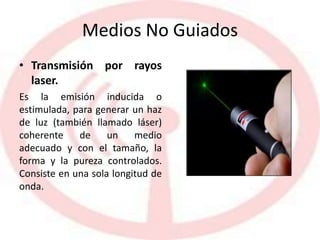

• Transmisión por rayos
laser.
Es la emisión inducida o
estimulada, para generar un haz
de luz (también llamado láser)
coherente de un medio
adecuado y con el tamaño, la
forma y la pureza controlados.
Consiste en una sola longitud de
onda.

11. Características
MEDIOS GUIADOS
Ventajas Desventajas
Cable
par
trenzado
UTP
• Está basado en estándares
telefónicos que son bien
establecidos.
• Los materiales son de fácil
consecución y hay un amplio
número de personas
capacitadas para su instalación.
• UTP es el tipo de cableado más
económico
• UTP es el medio más
expuesto a interferencias
EMI por lo que no debe ser
usado en ambientes con
alta EMI como fábricas,
cerca de motores, etc.
• El cableado trenzado es visto
como el menos aconsejable
para transmisiones de alta
velocidad.

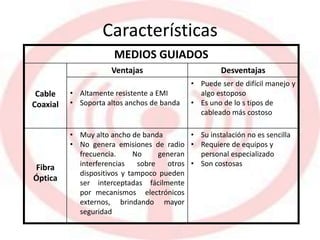

12. Características
MEDIOS GUIADOS
Ventajas Desventajas
Cable
Coaxial
• Altamente resistente a EMI
• Soporta altos anchos de banda
• Puede ser de difícil manejo y
algo estoposo
• Es uno de lo s tipos de
cableado más costoso
Fibra
Óptica
• Muy alto ancho de banda
• No genera emisiones de radio
frecuencia. No generan
interferencias sobre otros
dispositivos y tampoco pueden
ser interceptadas fácilmente
por mecanismos electrónicos
externos, brindando mayor
seguridad
• Su instalación no es sencilla
• Requiere de equipos y
personal especializado
• Son costosas
