Este documento describe los diferentes tipos de medios de transmisión no guiados como la radio, microondas e infrarrojos. Explica que las señales de radio pueden recorrer grandes distancias pero están sujetas a interferencias, mientras que las microondas viajan en línea recta entre emisor y receptor alineados a distancias menores de 80 km. También describe las aplicaciones del microondas terrestre y satelital para telefonía, datos y televisión, así como sus ventajas y desventajas.

1. UNIVERSIDAD TÉCNICA DE AMBATO FACULTAD DE CIENCIAS HUMANAS Y DE LA EDUCACIÓN REDES MEDIOS DE TRANSMICIÓN NO GUIADOS VIVIANA LEÓN DIEGO JACHO RUBEN ROBALINO

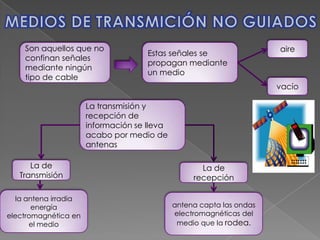

2. MEDIOS DE TRANSMICIÓN NO GUIADOS aire Son aquellos que no confinan señales mediante ningún tipo de cable Estas señales se propagan mediante un medio vacío La transmisión y recepción de información se lleva acabo por medio de antenas La de Transmisión La de recepción la antena irradia energía electromagnética en el medio antena capta las ondas electromagnéticas del medio que la rodea.

3. TIPOS Según el rango de frecuencias de trabajo, las transmisiones no guiadas se pueden clasificar en tres tipos: radio, microondas y luz (infrarrojos/láser).

4. SEÑALES DE RADIO Capaces de recorrer grandes distancias Son ondas omnidireccionales se propagan en todas las direcciones Su mayor problema son las interferencias entre usuarios

5. SEÑALES DE MICROONDAS Estas ondas viajan en línea recta El emisor y receptor deben estar alineados cuidadosamente Debido a la propia curvatura de la tierra, la distancia entre dos repetidores no debe exceder de unos 80 Kms. de distancia Tienen dificultades para atravesar edificios

6. Señales de luz Señales de Infrarrojo: Son ondas direccionales incapaces de atravesar objetos sólidos (paredes, por ejemplo) que están indicadas para transmisiones de corta distancia. Señales de Rayo Laser: Las ondas láser son unidireccionales. Se pueden utilizar para comunicar dos edificios próximos instalando en cada uno de ellos un emisor láser y un foto detector.

7. características Consiste de tres componentes principales las cuales son capaces de conectar dos localidades entre 1 y 15 millas de distancia una de la otra. Una antena con una corta y flexible guía de onda, una unidad externa de RF (Radio Frecuencia) y una unidad interna de RF MICROONDAS TERRESTRE Las frecuencias utilizadas en microondas se encuentran alrededor de los 12 GHz, 18 y 23 Ghz El equipo de microondas que opera entre 2 y 6 Ghz puede transmitir a distancias entre 20 y 30 millas.

8. APLICACIONES DEL MICROONDAS TERRESTRE Las principales aplicaciones de un sistema de microondas terrestre son las siguientes: · Telefonía básica (canales telefónicos) · Datos · Telégrafo / Telex / Facsímile · Canales de Televisión. · Vídeo · Telefónica Celular

9. MICROONDAS SATELITAL La transmisión por satélite ofrece muchas ventajas para una compañía. Los precios de renta de espacio satelital es más estable que los ofrecidos por las compañías telefónicas. Ya que la transmisión por satélite no es sensitiva a la distancia. Y además existe un gran ancho de banda disponible. Los beneficios de la comunicación por satélite desde el punto de vista de comunicaciones de datos podrían ser los siguientes: · Transferencia de información a altas velocidades (Kbps, Mbps) · Ideal para comunicaciones en puntos distantes y no fácilmente · Accesibles geográficamente. · Ideal en servicios de acceso múltiple a un gran número de puntos. · Permite establecer la comunicación entre dos usuarios distantes con · La posibilidad de evitar las redes publicas telefónicas.

10. Entre las desventajas de la comunicación por satélite están las siguientes: · 1/4 de segundo de tiempo de propagación. (retardo) · Sensibilidad a efectos atmosféricos · Sensibles a eclipses · Falla del satélite (no es muy común) · Requieren transmitir a mucha potencia · Posibilidad de interrupción por cuestiones de estrategia militar.

12. Características técnicas

15. MEDIOS DE TRANSMICIÓN NO GUIADOS
