El documento resume los conceptos clave relacionados con la exploración y caracterización de suelos de fundación para proyectos de construcción. Define el suelo de fundación, explora métodos como calicatas y sondeos para determinar las propiedades de los suelos, y clasifica los suelos según su origen, composición y aptitud para su uso como fundación.

1. INFORME:
• EL TERRENO DE FUNDACIÓN: DEFINICIONES ORIGEN Y CLASIFICACIÓN DE
SUELOS.
• EXPLORACIÓN DE SUELOS: MÉTODOS PERFIL ESTRATIGRÁFICO
INTEGRANTES:
AGUILAR DIAZ, HENRY RICARDO (ORCID.ORG/ 0000-0003-0176-9754)
CORRALES GUERRERO, ANTHONY JÚNIOR (ORCID.ORG/ 0000-0001-6974-1016)
CONTRERAS CENTENO, JORGE (ORCID.ORG/ 0000-0002-3911-6452)
MALCA HUACCA, JOSE ANTONIO (ORCID.ORG/ 0000-0001-5159-7896)
RESURRECCIÓN CABRERA, JUAN (ORCID.ORG/ 0000-0002-6958-7108)
TARRILLO TORRES, PERCY WILIAN (ORCID.ORG/ 0000-0002-1324-080)
ASESOR:
Dr. Tepe Atoche, Víctor Manuel

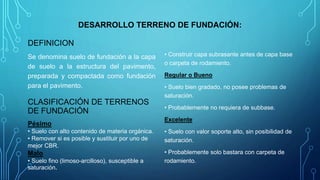

2. DESARROLLO TERRENO DE FUNDACIÓN:
DEFINICION
Se denomina suelo de fundación a la capa
de suelo a la estructura del pavimento,
preparada y compactada como fundación
para el pavimento.
• Construir capa subrasante antes de capa base
o carpeta de rodamiento.
Regular o Bueno
• Suelo bien gradado, no posee problemas de
saturación.
• Probablemente no requiera de subbase.
Excelente
• Suelo con valor soporte alto, sin posibilidad de
saturación.
• Probablemente solo bastara con carpeta de
rodamiento.
CLASIFICACIÓN DE TERRENOS
DE FUNDACIÓN
Pésimo
• Suelo con alto contenido de materia orgánica.
• Remover si es posible y sustituir por uno de
mejor CBR.
Malo
• Suelo fino (limoso-arcilloso), susceptible a
saturación.

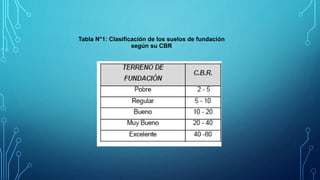

3. Tabla N°1: Clasificación de los suelos de fundación
según su CBR

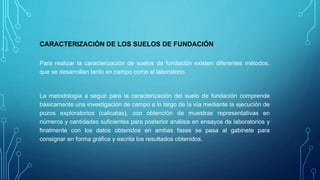

4. CARACTERIZACIÓN DE LOS SUELOS DE FUNDACIÓN
Para realizar la caracterización de suelos de fundación existen diferentes métodos,
que se desarrollan tanto en campo como el laboratorio.
La metodología a seguir para la caracterización del suelo de fundación comprende
básicamente una investigación de campo a lo largo de la vía mediante la ejecución de
pozos exploratorios (calicatas), con obtención de muestras representativas en
números y cantidades suficientes para posterior análisis en ensayos de laboratorios y
finalmente con los datos obtenidos en ambas fases se pasa al gabinete para
consignar en forma gráfica y escrita los resultados obtenidos.

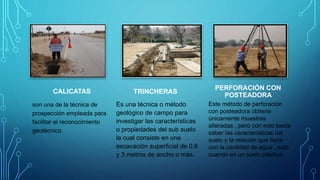

5. CALICATAS
son una de la técnica de
prospección empleada para
facilitar el reconocimiento
geotécnico
TRINCHERAS
Es una técnica o método
geológico de campo para
investigar las características
o propiedades del sub suelo
la cual consiste en una
excavación superficial de 0,8
y 3 metros de ancho o más.
PERFORACIÓN CON
POSTEADORA
Este método de perforación
con posteadora obtiene
únicamente muestras
alteradas , pero con esto basta
saber las características del
suelo y la relación que tiene
con la cantidad de agua , esto
cuando es un suelo plástico.

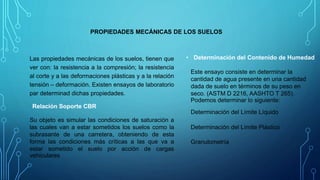

6. PROPIEDADES MECÁNICAS DE LOS SUELOS
Las propiedades mecánicas de los suelos, tienen que
ver con: la resistencia a la compresión; la resistencia
al corte y a las deformaciones plásticas y a la relación
tensión – deformación. Existen ensayos de laboratorio
par determinad dichas propiedades.
Relación Soporte CBR
Su objeto es simular las condiciones de saturación a
las cuales van a estar sometidos los suelos como la
subrasante de una carretera, obteniendo de esta
forma las condiciones más críticas a las que va a
estar sometido el suelo por acción de cargas
vehiculares
• Determinación del Contenido de Humedad
Este ensayo consiste en determinar la
cantidad de agua presente en una cantidad
dada de suelo en términos de su peso en
seco. (ASTM D 2216, AASHTO T 265).
Podemos determinar lo siguiente:
Determinación del Límite Líquido
Determinación del Límite Plástico
Granulometría

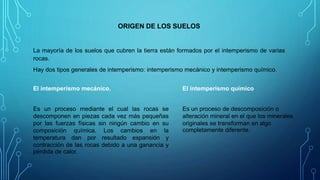

7. ORIGEN DE LOS SUELOS
La mayoría de los suelos que cubren la tierra están formados por el intemperismo de varias
rocas.
Hay dos tipos generales de intemperismo: intemperismo mecánico y intemperismo químico.
Es un proceso mediante el cual las rocas se
descomponen en piezas cada vez más pequeñas
por las fuerzas físicas sin ningún cambio en su
composición química. Los cambios en la
temperatura dan por resultado expansión y
contracción de las rocas debido a una ganancia y
pérdida de calor.
El intemperismo mecánico. El intemperismo químico
Es un proceso de descomposición o
alteración mineral en el que los minerales
originales se transforman en algo
completamente diferente.

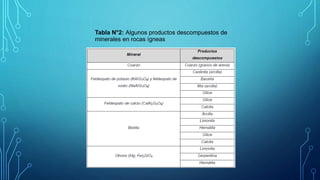

8. Tabla N°2: Algunos productos descompuestos de
minerales en rocas ígneas

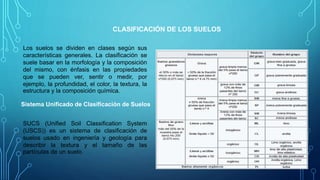

9. CLASIFICACIÓN DE LOS SUELOS
Los suelos se dividen en clases según sus
características generales. La clasificación se
suele basar en la morfología y la composición
del mismo, con énfasis en las propiedades
que se pueden ver, sentir o medir, por
ejemplo, la profundidad, el color, la textura, la
estructura y la composición química.
Sistema Unificado de Clasificación de Suelos
SUCS (Unified Soil Classification System
(USCS)) es un sistema de clasificación de
suelos usado en ingeniería y geología para
describir la textura y el tamaño de las
partículas de un suelo.

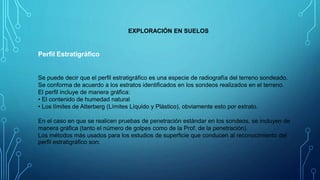

10. EXPLORACIÓN EN SUELOS
Perfil Estratigráfico
Se puede decir que el perfil estratigráfico es una especie de radiografía del terreno sondeado.
Se conforma de acuerdo a los estratos identificados en los sondeos realizados en el terreno.
El perfil incluye de manera gráfica:
• El contenido de humedad natural
• Los límites de Atterberg (Límites Líquido y Plástico), obviamente esto por estrato.
En el caso en que se realicen pruebas de penetración estándar en los sondeos, se incluyen de
manera gráfica (tanto el número de golpes como de la Prof. de la penetración).
Los métodos más usados para los estudios de superficie que conducen al reconocimiento del
perfil estratigráfico son:

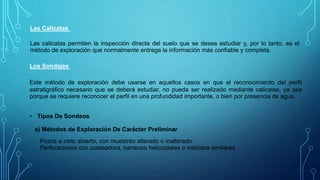

11. Las Calicatas
Las calicatas permiten la inspección directa del suelo que se desea estudiar y, por lo tanto, es el
método de exploración que normalmente entrega la información más confiable y completa.
Los Sondajes
Este método de exploración debe usarse en aquellos casos en que el reconocimiento del perfil
estratigráfico necesario que se deberá estudiar, no pueda ser realizado mediante calicatas, ya sea
porque se requiere reconocer el perfil en una profundidad importante, o bien por presencia de agua.
• Tipos De Sondeos
a) Métodos de Exploración De Carácter Preliminar
Pozos a cielo abierto, con muestreo alterado o inalterado.
Perforaciones con posteadora, barrenos helicoidales o métodos similares.

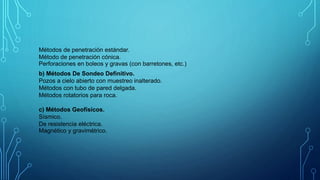

12. b) Métodos De Sondeo Definitivo.
Pozos a cielo abierto con muestreo inalterado.
Métodos con tubo de pared delgada.
Métodos rotatorios para roca.
c) Métodos Geofísicos.
Sísmico.
De resistencia eléctrica.
Magnético y gravimétrico.
Métodos de penetración estándar.
Método de penetración cónica.
Perforaciones en boleos y gravas (con barretones, etc.)
