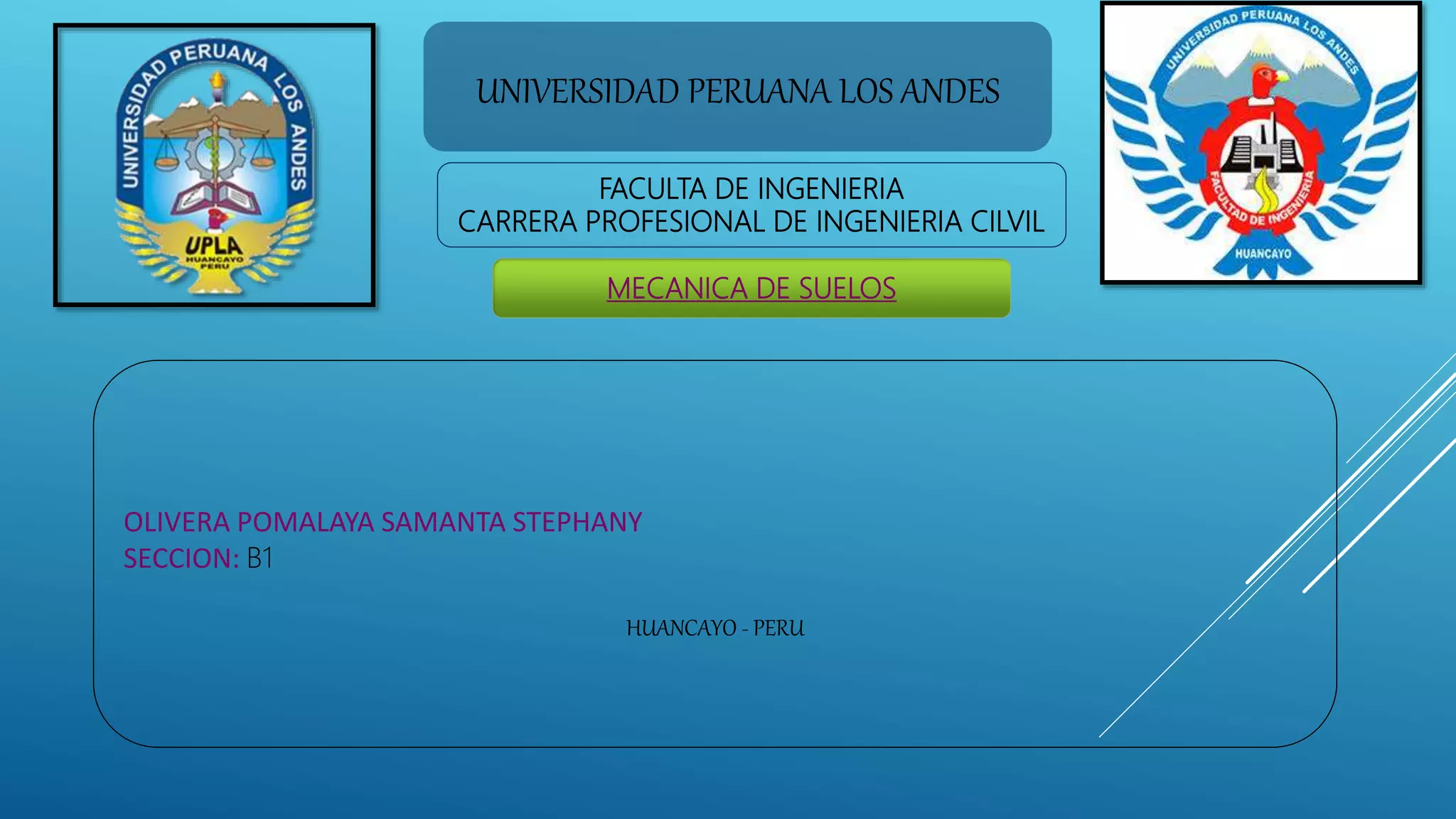

1. UNIVERSIDAD PERUANA LOS ANDES
FACULTA DE INGENIERIA
CARRERA PROFESIONAL DE INGENIERIA CILVIL
MECANICA DE SUELOS
OLIVERA POMALAYA SAMANTA STEPHANY
SECCION: B1
HUANCAYO - PERU

2. CARACTERIZACION DE LÁ
SUB RASANTE Y NÚMERO
DE CALICATAS POR
EXPLORACION DE SUELOS

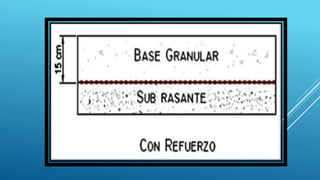

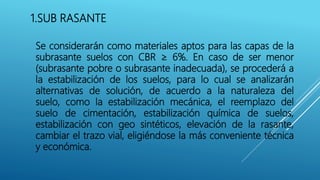

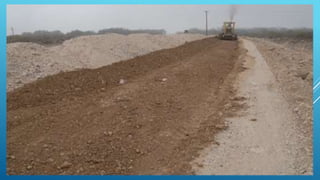

3. 1.SUB RASANTE
Se considerarán como materiales aptos para las capas de la
subrasante suelos con CBR ≥ 6%. En caso de ser menor
(subrasante pobre o subrasante inadecuada), se procederá a
la estabilización de los suelos, para lo cual se analizarán
alternativas de solución, de acuerdo a la naturaleza del
suelo, como la estabilización mecánica, el reemplazo del
suelo de cimentación, estabilización química de suelos,
estabilización con geo sintéticos, elevación de la rasante,
cambiar el trazo vial, eligiéndose la más conveniente técnica
y económica.

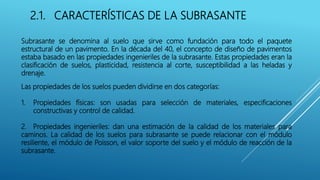

5. 2.1. CARACTERÍSTICAS DE LA SUBRASANTE
Subrasante se denomina al suelo que sirve como fundación para todo el paquete
estructural de un pavimento. En la década del 40, el concepto de diseño de pavimentos
estaba basado en las propiedades ingenieriles de la subrasante. Estas propiedades eran la
clasificación de suelos, plasticidad, resistencia al corte, susceptibilidad a las heladas y
drenaje.
Las propiedades de los suelos pueden dividirse en dos categorías:
1. Propiedades físicas: son usadas para selección de materiales, especificaciones
constructivas y control de calidad.
2. Propiedades ingenieriles: dan una estimación de la calidad de los materiales para
caminos. La calidad de los suelos para subrasante se puede relacionar con el módulo
resiliente, el módulo de Poisson, el valor soporte del suelo y el módulo de reacción de la
subrasante.

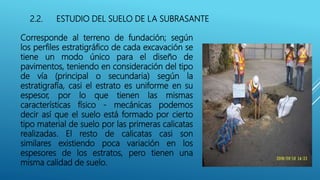

7. 2.2. ESTUDIO DEL SUELO DE LA SUBRASANTE
Corresponde al terreno de fundación; según
los perfiles estratigráfico de cada excavación se
tiene un modo único para el diseño de
pavimentos, teniendo en consideración del tipo
de vía (principal o secundaria) según la
estratigrafía, casi el estrato es uniforme en su
espesor, por lo que tienen las mismas
características físico - mecánicas podemos
decir así que el suelo está formado por cierto
tipo material de suelo por las primeras calicatas
realizadas. El resto de calicatas casi son
similares existiendo poca variación en los
espesores de los estratos, pero tienen una
misma calidad de suelo.

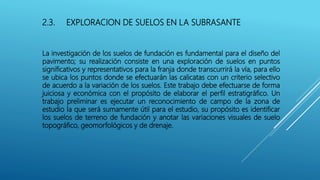

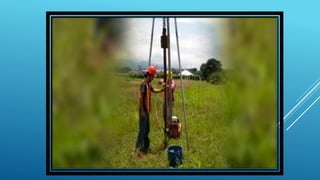

8. 2.3. EXPLORACION DE SUELOS EN LA SUBRASANTE
La investigación de los suelos de fundación es fundamental para el diseño del
pavimento; su realización consiste en una exploración de suelos en puntos
significativos y representativos para la franja donde transcurrirá la vía, para ello
se ubica los puntos donde se efectuarán las calicatas con un criterio selectivo
de acuerdo a la variación de los suelos. Este trabajo debe efectuarse de forma
juiciosa y económica con el propósito de elaborar el perfil estratigráfico. Un
trabajo preliminar es ejecutar un reconocimiento de campo de la zona de
estudio la que será sumamente útil para el estudio, su propósito es identificar
los suelos de terreno de fundación y anotar las variaciones visuales de suelo
topográfico, geomorfológicos y de drenaje.

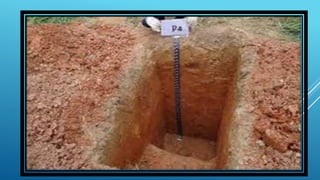

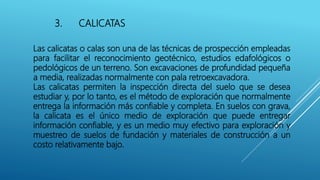

10. 3. CALICATAS
Las calicatas o calas son una de las técnicas de prospección empleadas
para facilitar el reconocimiento geotécnico, estudios edafológicos o
pedológicos de un terreno. Son excavaciones de profundidad pequeña
a media, realizadas normalmente con pala retroexcavadora.
Las calicatas permiten la inspección directa del suelo que se desea
estudiar y, por lo tanto, es el método de exploración que normalmente
entrega la información más confiable y completa. En suelos con grava,
la calicata es el único medio de exploración que puede entregar
información confiable, y es un medio muy efectivo para exploración y
muestreo de suelos de fundación y materiales de construcción a un
costo relativamente bajo.

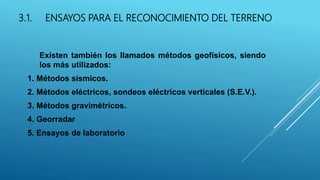

12. 3.1. ENSAYOS PARA EL RECONOCIMIENTO DEL TERRENO
Existen también los llamados métodos geofísicos, siendo
los más utilizados:
1. Métodos sísmicos.
2. Métodos eléctricos, sondeos eléctricos verticales (S.E.V.).
3. Métodos gravimétricos.

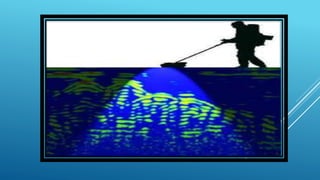

4. Georradar
5. Ensayos de laboratorio

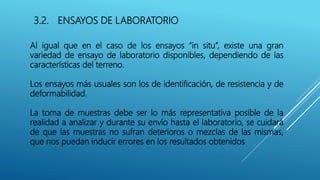

14. 3.2. ENSAYOS DE LABORATORIO
Al igual que en el caso de los ensayos “in situ”, existe una gran
variedad de ensayo de laboratorio disponibles, dependiendo de las
características del terreno.
Los ensayos más usuales son los de identificación, de resistencia y de
deformabilidad.
La toma de muestras debe ser lo más representativa posible de la
realidad a analizar y durante su envío hasta el laboratorio, se cuidará
de que las muestras no sufran deterioros o mezclas de las mismas,
que nos puedan inducir errores en los resultados obtenidos

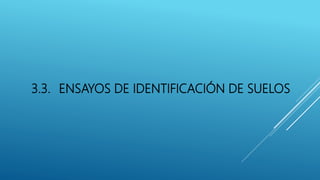

15. 3.3. ENSAYOS DE IDENTIFICACIÓN DE SUELOS

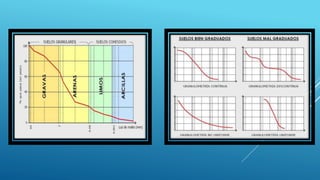

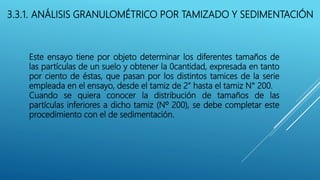

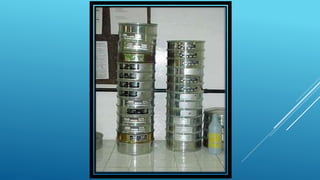

16. 3.3.1. ANÁLISIS GRANULOMÉTRICO POR TAMIZADO Y SEDIMENTACIÓN
Este ensayo tiene por objeto determinar los diferentes tamaños de
las partículas de un suelo y obtener la 0cantidad, expresada en tanto
por ciento de éstas, que pasan por los distintos tamices de la serie
empleada en el ensayo, desde el tamiz de 2” hasta el tamiz N° 200.
Cuando se quiera conocer la distribución de tamaños de las
partículas inferiores a dicho tamiz (Nº 200), se debe completar este
procedimiento con el de sedimentación.

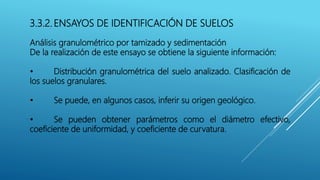

18. 3.3.2. ENSAYOS DE IDENTIFICACIÓN DE SUELOS
Análisis granulométrico por tamizado y sedimentación
De la realización de este ensayo se obtiene la siguiente información:
• Distribución granulométrica del suelo analizado. Clasificación de
los suelos granulares.
• Se puede, en algunos casos, inferir su origen geológico.
• Se pueden obtener parámetros como el diámetro efectivo,
coeficiente de uniformidad, y coeficiente de curvatura.

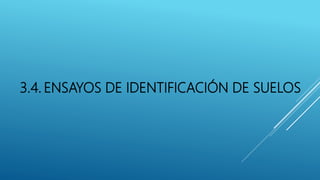

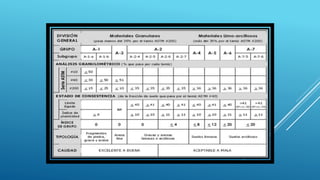

21. 3.4. ENSAYOS DE IDENTIFICACIÓN DE SUELOS

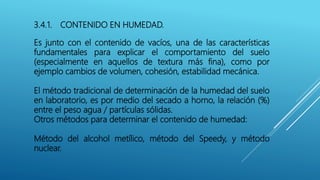

22. 3.4.1. CONTENIDO EN HUMEDAD.
Es junto con el contenido de vacíos, una de las características
fundamentales para explicar el comportamiento del suelo
(especialmente en aquellos de textura más fina), como por
ejemplo cambios de volumen, cohesión, estabilidad mecánica.
El método tradicional de determinación de la humedad del suelo
en laboratorio, es por medio del secado a horno, la relación (%)
entre el peso agua / partículas sólidas.
Otros métodos para determinar el contenido de humedad:
Método del alcohol metílico, método del Speedy, y método
nuclear.

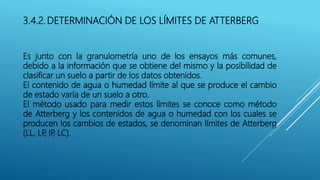

23. 3.4.2. DETERMINACIÓN DE LOS LÍMITES DE ATTERBERG
Es junto con la granulometría uno de los ensayos más comunes,
debido a la información que se obtiene del mismo y la posibilidad de
clasificar un suelo a partir de los datos obtenidos.
El contenido de agua o humedad límite al que se produce el cambio
de estado varía de un suelo a otro.
El método usado para medir estos límites se conoce como método
de Atterberg y los contenidos de agua o humedad con los cuales se
producen los cambios de estados, se denominan límites de Atterberg
(LL, LP, IP, LC).

24. líquido:
La presencia de una cantidad excesiva de agua anula las fuerzas de atracción interparticular que
mantenían unido al suelo (la cohesión) y lo convierte en una papilla, un líquido viscoso sin
capacidad resistente.
plástico:
El suelo es fácilmente moldeable, presentando grandes deformaciones con la aplicación de
esfuerzos pequeños. Su comportamiento es plástico, por lo que no recupera su estado inicial
una vez cesado el esfuerzo. Mecánicamente no es apto para resistir cargas adicionales.
Semisólido:
El suelo deja de ser moldeable, pues se quiebra y resquebraja antes de cambiar de forma. No
obstante, no es un sólido puro, ya que disminuye de volumen si continúa perdiendo agua. Su
comportamiento mecánico es aceptable.
Sólido:
En este estado el suelo alcanza la estabilidad, ya que su volumen no varía con los cambios de
humedad. El comportamiento mecánico es óptimo.

25. GRACIAS…
