Este documento presenta los conceptos sobre suelos de fundación para pavimentos. Los objetivos son estudiar los conceptos sobre suelos de fundación, comprender los procesos de estudio de suelos de fundación para pavimentos rígidos y flexibles, y conocer las pruebas de campo y la capacidad de soporte de la subrasante. Se describen los métodos de exploración de campo, incluidas calicatas, trincheras y perforación, así como pruebas de campo como ensayo de cono dinámico y CBR. Finalmente, se presentan los

1. • CADILLO CABELLO MARCIA.
• RODRIGUEZ SENMACHE JOSE.
INTEGRANTES

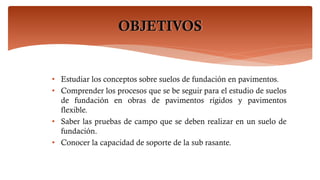

2. OBJETIVOS
• Estudiar los conceptos sobre suelos de fundación en pavimentos.
• Comprender los procesos que se be seguir para el estudio de suelos
de fundación en obras de pavimentos rígidos y pavimentos
flexible.
• Saber las pruebas de campo que se deben realizar en un suelo de
fundación.
• Conocer la capacidad de soporte de la sub rasante.

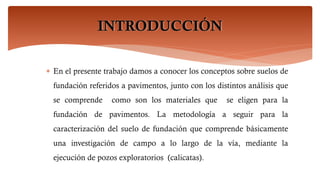

3. INTRODUCCIÓN
 En el presente trabajo damos a conocer los conceptos sobre suelos de
fundación referidos a pavimentos, junto con los distintos análisis que
se comprende como son los materiales que se eligen para la
fundación de pavimentos. La metodología a seguir para la
caracterización del suelo de fundación que comprende básicamente
una investigación de campo a lo largo de la vía, mediante la
ejecución de pozos exploratorios (calicatas).

4. MARCO TEÓRICO
• CONCEPTO.- Se denomina suelo de fundación a la capa de suelo a la
estructura del pavimento, preparada y compactada como fundación para el
pavimento.
• MÉTODO DE EXPLORACIÓN DE CAMPO.- La metodología a seguir
para la caracterización del suelo de fundación comprende básicamente una
investigación de campo a lo largo de la vía mediante la ejecución de pozos
exploratorios(calicatas), con obtención de muestras representativas en
números y cantidades suficientes para posterior análisis en ensayos de
laboratorios y finalmente con los datos obtenidos en ambas fases se pasa al
gabinete para consignar en forma grafica y escrita los resultados obtenidos.

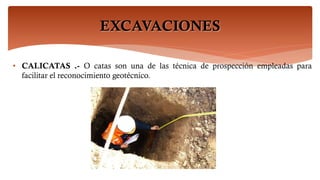

5. EXCAVACIONES
• CALICATAS .- O catas son una de las técnica de prospección empleadas para
facilitar el reconocimiento geotécnico.

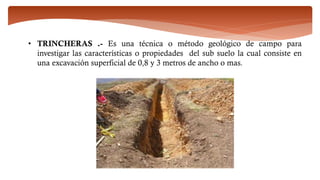

6. • TRINCHERAS .- Es una técnica o método geológico de campo para
investigar las características o propiedades del sub suelo la cual consiste en
una excavación superficial de 0,8 y 3 metros de ancho o mas.

7. • PERFORACIÓN CON POSTEADORA .- Este método de perforación con
posteadora obtiene únicamente muestras alteradas , pero con esto basta saber
las características del suelo y la relación que tiene con la cantidad de agua , esto
cuando es un suelo plástico.

8. PRUEBAS DE CAMPO
• ENSAYO DE CONO DINÁMICO.- El ensayo de cono dinámico consiste en el hincado
controlado de un cono mediante golpes, de una masa de peso determinado, que cae libremente de
una altura preestablecida, es usado para tener una idea cualitativa de la compacidad o consistencia
de un suelo.

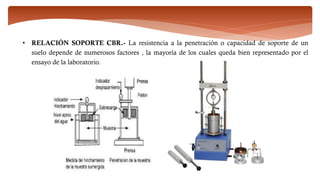

9. • RELACIÓN SOPORTE CBR.- La resistencia a la penetración o capacidad de soporte de un
suelo depende de numerosos factores , la mayoría de los cuales queda bien representado por el
ensayo de la laboratorio.

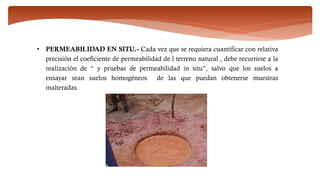

10. • PERMEABILIDAD EN SITU.- Cada vez que se requiera cuantificar con relativa
precisión el coeficiente de permeabilidad de l terreno natural , debe recurrirse a la
realización de “ y pruebas de permeabilidad in situ”, salvo que los suelos a
ensayar sean suelos homogéneos de las que puedan obtenerse muestras
inalteradas.

11. MUESTREO DE SUELOS
• APARATOS.- El tipo de equipo requerido para una investigación superficial
depende de varios factores incluyendo el tipo de material de superficie, propuesta
para los datos.
• DETERMINACIÓN PERFIL DE SUELO.- Un perfil detallado de los suelos
deberá desarrollarse únicamente donde la relación continua entre profundidades y
datos de los diferentes tipos s de suelos y roca, sea económicamente justificable para
el proyecto en cuestión.
• MUESTREO.- Deben obtenerse muestras representativas de suelos o de rocas, o de
ambos, de cada material que sea importante para el diseño de cada construcción.

12. PROCEDIMIENTO.- Los recomendados son:
 Calicatas y trincheras
 Investigación y muestreo del suelo mediante barrenos y mostradores
 Ensayo de penetración estándar (SPT) y muestreo de suelos.
 Método para muestreo de suelos con tubo de pared delgada, MTC E 120.
 Ensayo de corte con veleta en suelo cohesivo MTC E 122.

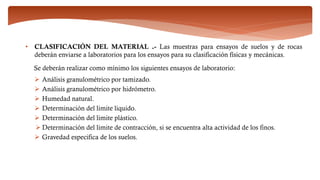

13. • CLASIFICACIÓN DEL MATERIAL .- Las muestras para ensayos de suelos y de rocas
deberán enviarse a laboratorios para los ensayos para su clasificación físicas y mecánicas.
Se deberán realizar como mínimo los siguientes ensayos de laboratorio:
 Análisis granulométrico por tamizado.
 Análisis granulométrico por hidrómetro.
 Humedad natural.
 Determinación del limite liquido.
 Determinación del limite plástico.
 Determinación del limite de contracción, si se encuentra alta actividad de los finos.
 Gravedad especifica de los suelos.

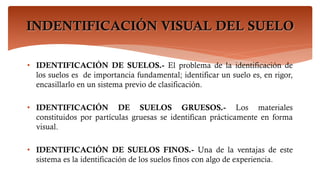

14. INDENTIFICACIÓN VISUAL DEL SUELO
• IDENTIFICACIÓN DE SUELOS.- El problema de la identificación de
los suelos es de importancia fundamental; identificar un suelo es, en rigor,
encasillarlo en un sistema previo de clasificación.
• IDENTIFICACIÓN DE SUELOS GRUESOS.- Los materiales
constituidos por partículas gruesas se identifican prácticamente en forma
visual.
• IDENTIFICACIÓN DE SUELOS FINOS.- Una de la ventajas de este
sistema es la identificación de los suelos finos con algo de experiencia.

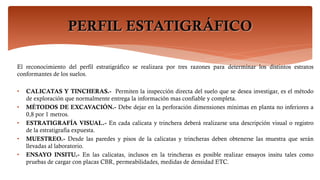

15. PERFIL ESTATIGRÁFICO
El reconocimiento del perfil estratigráfico se realizara por tres razones para determinar los distintos estratos
conformantes de los suelos.
• CALICATAS Y TINCHERAS.- Permiten la inspección directa del suelo que se desea investigar, es el método
de exploración que normalmente entrega la información mas confiable y completa.
• MÉTODOS DE EXCAVACIÓN.- Debe dejar en la perforación dimensiones mínimas en planta no inferiores a
0,8 por 1 metros.
• ESTRATIGRAFÍA VISUAL.- En cada calicata y trinchera deberá realizarse una descripción visual o registro
de la estratigrafía expuesta.
• MUESTREO.- Desde las paredes y pisos de la calicatas y trincheras deben obtenerse las muestra que serán
llevadas al laboratorio.
• ENSAYO INSITU.- En las calicatas, inclusos en la trincheras es posible realizar ensayos insitu tales como
pruebas de cargar con placas CBR, permeabilidades, medidas de densidad ETC.

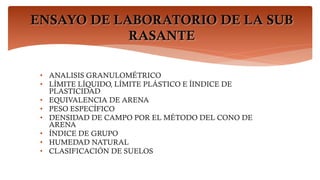

16. ENSAYO DE LABORATORIO DE LA SUB
RASANTE
• ANALISIS GRANULOMÉTRICO
• LÍMITE LÍQUIDO, LÍMITE PLÁSTICO E ÍINDICE DE
PLASTICIDAD
• EQUIVALENCIA DE ARENA
• PESO ESPECÍFICO
• DENSIDAD DE CAMPO POR EL MÉTODO DEL CONO DE
ARENA
• ÍNDICE DE GRUPO
• HUMEDAD NATURAL
• CLASIFICACIÓN DE SUELOS

17. CAPACIDAD DE SOPORTE DE LA SUB
RASANTE (CBR)
• CBR DE LA SUBRASANTE
• ENSAYO DEL CBR

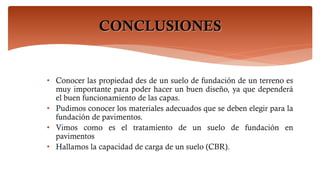

18. CONCLUSIONES
• Conocer las propiedad des de un suelo de fundación de un terreno es
muy importante para poder hacer un buen diseño, ya que dependerá
el buen funcionamiento de las capas.
• Pudimos conocer los materiales adecuados que se deben elegir para la
fundación de pavimentos.
• Vimos como es el tratamiento de un suelo de fundación en
pavimentos
• Hallamos la capacidad de carga de un suelo (CBR).

19. GRACIAS POR SU ATENCIÓN..
