El documento describe diferentes herramientas para dibujar en CorelDRAW, incluyendo herramientas para dibujar líneas, curvas y formas de manera segmentada o continua, así como herramientas de medios artísticos y cotas. También explica conceptos clave como nodos, objetos vectoriales y trayectos abiertos/cerrados.

1. Herramientas para Dibujar
La herramienta Pluma permite dibujar curvas segmento a segmento. La herramienta Polilínea
permite dibujar líneas y curvas en modo de previsualización. La herramienta Mano alzada
permite dibujar segmentos de líneas y curvas. La herramienta Bézier permite dibujar curvas
segmento a segmento. La herramienta Curva de 3 puntos permite dibujar una curva a partir de
la definición de tres puntos: inicial, central y final. La herramienta Medios artísticos proporciona
acceso a las herramientas Pincel, Diseminador, Pluma caligráfica y Presión. La herramienta
Cotas permite dibujar líneas de cota verticales, horizontales, inclinadas y angulares. La
herramienta Conexión interactiva permite unir dos objetos mediante una línea.
PARARECORDAR:
Debe tener en cuenta que los dibujos realizados en Corel están formados por nodos (Puntos
cuadrados situados en el extremo de una línea o un segmento curvo. Puede alterar la forma de
una línea o curva arrastrando uno o más de sus nodos). Objeto vectorial :Objeto específico de
un dibujo que se crea como un conjunto de líneas y no como patrones de puntos o píxeles
individuales. Los objetos vectoriales se generan a partir de descripciones matemáticas que
determinan la posición y longitud de las líneas, así como la dirección en la que se dibujan.
TRAYECTO Componente básico con el que se construyen los objetos. Un trayecto puede ser
abierto (por ejemplo, una línea) o cerrado (por ejemplo, un círculo) y estar formado por un solo
segmento de línea o curva, o por muchos segmentos unidos. Trayecto cerrado: Trayecto
cuyos puntos inicial y final están conectados.
TRAYECTO
CERRADO
TRAYECTO
ABIERTO
Cuando seleccionamos la herramienta de forma la barra de propiedades muestra las
característicos propias de dichas formas. Si los segmentos están abiertos se pueden cerrar.
También agregar nodos o quitar. Dar formas de curvas, o rectas, abrir los segmentos o cerrarlos
automaticamente.
Se pueden dibujar curvas con la herramienta Bézier, arrastrando los puntos de control de los
extremos de la curva Bézier.
Andrea C.Hernández S.
DG

2. En la herramientas de Medios Artísticos encontramos en la barra de propieades diferentes clases, entre
ellas la pluma caligráfica al dibujar líneas. El grosor de las líneas caligráficas varía en función de la
dirección de la línea y el ángulo de la plumilla. De modo predeterminado, las líneas caligráficas se
muestran como formas cerradas dibujadas con un lápiz. El grosor de una línea caligráfica se puede
controlar cambiando el ángulo de la línea con respecto al ángulo de pluma caligráfica elegido. Por
ejemplo, cuando dibuje una línea perpendicular al ángulo de pluma caligráfica, la línea tendrá el grosor
máximo especificado por la anchura de la pluma. Sin embargo, las líneas dibujadas con el ángulo de
pluma caligráfica tienen poco o ningún grosor.
PARARECORDAR
Cada una de las herramientas de lineas contienen unas caracteristicas en la barra de propiedades
similares y en algunas diferentes. Por ejemplo, el grosor de la línea, el ángulo, etc.
Ejemplo: con la herramienta de MEDIOSARTÍSTICOS así:
Cuando un trayecto está abierto
Cuando tenemos dos objetos y queremos unirlos para que sea una sola forma:
Control A o se seleccionan uno primero y con Shif sostenido
se selecciona el otro. (Esto es para cuando tenemos varios
elementos en la pagina) Combinamos CONTROL L y con la
herramienta de forma unimos los nodos de arriba y en la
barra de propiedades UNIR NODOS o con click derecho en la
ventana deplegable.
Andrea C.Hernández S.
DG

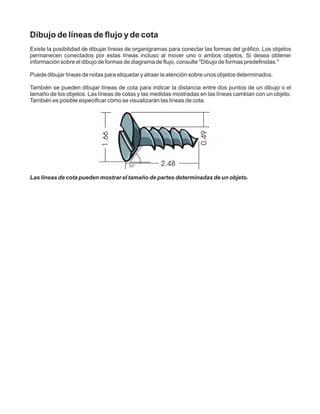

3. Dibujo de líneas de flujo y de cota
Existe la posibilidad de dibujar líneas de organigramas para conectar las formas del gráfico. Los objetos
permanecen conectados por estas líneas incluso al mover uno o ambos objetos. Si desea obtener
información sobre el dibujo de formas de diagrama de flujo, consulte "Dibujo de formas predefinidas."
Puede dibujar líneas de notas para etiquetar y atraer la atención sobre unos objetos determinados.
También se pueden dibujar líneas de cota para indicar la distancia entre dos puntos de un dibujo o el
tamaño de los objetos. Las líneas de cotas y las medidas mostradas en las líneas cambian con un objeto.
También es posible especificar cómo se visualizarán las líneas de cota.
Las líneas de cota pueden mostrar el tamaño de partes determinadas de un objeto.

4. Cuchillo Borrador
Pincel
Deformador
Pincel
Agreste
Transformación
libre
Herramientas para modificar formas
Ya conocemos la herramienta de forma sin embargo tenemos múltiples opciones para
realizar modificaciones en la misma.
Dibujo mediante reconocimiento de forma
Puede utilizar la herramienta DIBUJO INTELIGENTE para dibujar trazos a mano alzada que pueden
reconocerse y convertirse en formas básicas. Los rectángulos y las elipses se transforman en objetos
nativos de CorelDRAW. Los trapezoides y los paralelogramos se transforman en objetos de Formas
perfectas. Las líneas, los triángulos, los cuadrados, los rombos, los círculos y las flechas se transforman
en objetos de curvas. Si un objeto no se transforma en una forma, se puede embellecer. Los objetos y
curvas dibujados mediante reconocimiento de forma pueden editarse. Es posible definir el nivel en el que
CorelDRAW reconoce las formas y las transforma en objetos, así como la cantidad de suavizado que se
aplica a las curvas.
Para dibujar una forma mediante reconocimiento de forma
! Haga clic en la herramienta Dibujo inteligente .
! Elija un nivel de reconocimiento en el cuadro de lista Nivel de reconocimiento de la barra
de propiedades.
! Elija un nivel de suavizado en el cuadro de lista Nivel de suavizado de la barra de
propiedades.
! Dibuje una forma en la ventana de dibujo.
La barra de propiedades de la herramienta Dibujo inteligente se visualiza únicamente si
la herramienta Dibujo inteligente está seleccionada.
