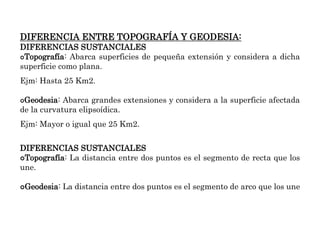

1. DIFERENCIA ENTRE TOPOGRAFÍA Y GEODESIA:
DIFERENCIAS SUSTANCIALES
Topografía: Abarca superficies de pequeña extensión y considera a dicha
superficie como plana.
Ejm: Hasta 25 Km2.
Geodesia: Abarca grandes extensiones y considera a la superficie afectada
de la curvatura elipsoídica.
Ejm: Mayor o igual que 25 Km2.
DIFERENCIAS SUSTANCIALES
Topografía: La distancia entre dos puntos es el segmento de recta que los
une.
Geodesia: La distancia entre dos puntos es el segmento de arco que los une

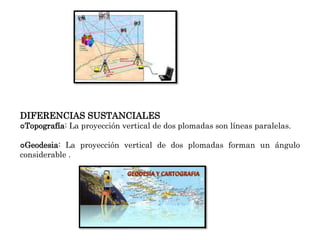

2. DIFERENCIAS SUSTANCIALES
Topografía: La proyección vertical de dos plomadas son líneas paralelas.
Geodesia: La proyección vertical de dos plomadas forman un ángulo
considerable .

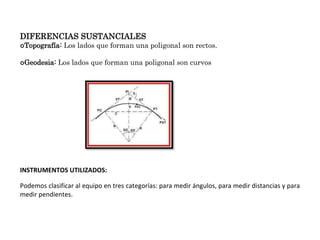

3. DIFERENCIAS SUSTANCIALES
Topografía: Los lados que forman una poligonal son rectos.
Geodesia: Los lados que forman una poligonal son curvos
INSTRUMENTOS UTILIZADOS:
Podemos clasificar al equipo en tres categorías: para medir ángulos, para medir distancias y para
medir pendientes.

4. TRÁNSITO
Instrumento topográfico para medir ángulos verticales y horizontales, con una
precisión de 1 minuto (1´ ) o 20 segundos (20" ), los círculos de metal se leen con
lupa, los modelos viejos tienen cuatro tornillos para nivelación, actualmente se
siguen fabricando pero con solo tres tornillos nivelantes.
Para diferencia un tránsito de un minuto y uno de 20 segundos, en los nonios los
de 1 minuto tienen en el extremo el numero 30 y los de 20 segundos traen el
numero 20.
Este equipo se debe manejar con mucho cuidado para evitar cualquier tipo de
golpe y que le provoque alguna falla.

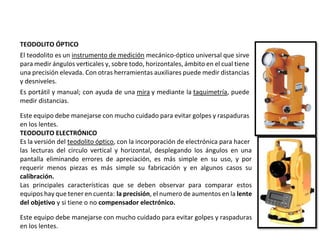

5. TEODOLITO ÓPTICO
El teodolito es un instrumento de medición mecánico-óptico universal que sirve
para medir ángulos verticales y, sobre todo, horizontales, ámbito en el cual tiene
una precisión elevada. Con otras herramientas auxiliares puede medir distancias
y desniveles.
Es portátil y manual; con ayuda de una mira y mediante la taquimetría, puede
medir distancias.
Este equipo debe manejarse con mucho cuidado para evitar golpes y raspaduras
en los lentes.
TEODOLITO ELECTRÓNICO
Es la versión del teodolito óptico, con la incorporación de electrónica para hacer
las lecturas del circulo vertical y horizontal, desplegando los ángulos en una
pantalla eliminando errores de apreciación, es más simple en su uso, y por
requerir menos piezas es más simple su fabricación y en algunos casos su
calibración.
Las principales características que se deben observar para comparar estos
equipos hay que tener en cuenta: la precisión, el numero de aumentos en la lente
del objetivo y si tiene o no compensador electrónico.
Este equipo debe manejarse con mucho cuidado para evitar golpes y raspaduras
en los lentes.

6. DISTANCIOMETRO
Dispositivo electrónico para medición de distancias, funciona
emitiendo un haz luminoso ya sea infrarrojo o láser, este rebota en un
prisma o directamente sobre la superficie, y dependiendo del tiempo
que tarda el haz en recorrer la distancia es como determina esta.
En esencia un distanciometro solo puede medir la distancia inclinada,
para medir la distancia horizontal y desnivel, algunos tienen un teclado
para introducir el ángulo vertical y por senos y cosenos calcular las otras
distancias.
El alcance de estos equipos puede ser de hasta 5,000 metros, también
existen distanciometros manuales, estos tienen un alcance de hasta 200
metros, son muy útiles para medir recintos y distancias cortas en
general.
Estos equipos deben ser manejados con mucho cuidado.

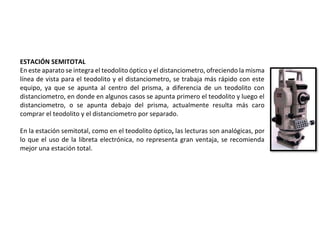

7. ESTACIÓN SEMITOTAL
En este aparato se integra el teodolito óptico y el distanciometro, ofreciendo la misma
línea de vista para el teodolito y el distanciometro, se trabaja más rápido con este
equipo, ya que se apunta al centro del prisma, a diferencia de un teodolito con
distanciometro, en donde en algunos casos se apunta primero el teodolito y luego el
distanciometro, o se apunta debajo del prisma, actualmente resulta más caro
comprar el teodolito y el distanciometro por separado.
En la estación semitotal, como en el teodolito óptico, las lecturas son analógicas, por
lo que el uso de la libreta electrónica, no representa gran ventaja, se recomienda
mejor una estación total.

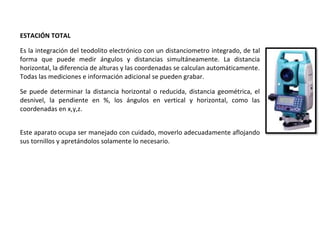

8. ESTACIÓN TOTAL
Es la integración del teodolito electrónico con un distanciometro integrado, de tal
forma que puede medir ángulos y distancias simultáneamente. La distancia
horizontal, la diferencia de alturas y las coordenadas se calculan automáticamente.
Todas las mediciones e información adicional se pueden grabar.
Se puede determinar la distancia horizontal o reducida, distancia geométrica, el
desnivel, la pendiente en %, los ángulos en vertical y horizontal, como las
coordenadas en x,y,z.
Este aparato ocupa ser manejado con cuidado, moverlo adecuadamente aflojando
sus tornillos y apretándolos solamente lo necesario.

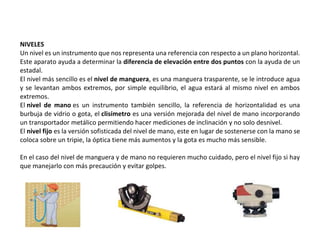

9. NIVELES
Un nivel es un instrumento que nos representa una referencia con respecto a un plano horizontal.
Este aparato ayuda a determinar la diferencia de elevación entre dos puntos con la ayuda de un
estadal.
El nivel más sencillo es el nivel de manguera, es una manguera trasparente, se le introduce agua
y se levantan ambos extremos, por simple equilibrio, el agua estará al mismo nivel en ambos
extremos.
El nivel de mano es un instrumento también sencillo, la referencia de horizontalidad es una
burbuja de vidrio o gota, el clisímetro es una versión mejorada del nivel de mano incorporando
un transportador metálico permitiendo hacer mediciones de inclinación y no solo desnivel.
El nivel fijo es la versión sofisticada del nivel de mano, este en lugar de sostenerse con la mano se
coloca sobre un tripie, la óptica tiene más aumentos y la gota es mucho más sensible.
En el caso del nivel de manguera y de mano no requieren mucho cuidado, pero el nivel fijo si hay
que manejarlo con más precaución y evitar golpes.

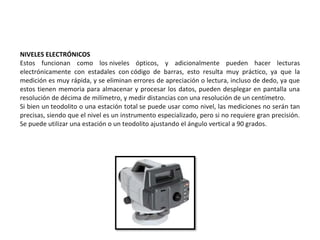

10. NIVELES ELECTRÓNICOS
Estos funcionan como los niveles ópticos, y adicionalmente pueden hacer lecturas
electrónicamente con estadales con código de barras, esto resulta muy práctico, ya que la
medición es muy rápida, y se eliminan errores de apreciación o lectura, incluso de dedo, ya que
estos tienen memoria para almacenar y procesar los datos, pueden desplegar en pantalla una
resolución de décima de milímetro, y medir distancias con una resolución de un centímetro.
Si bien un teodolito o una estación total se puede usar como nivel, las mediciones no serán tan
precisas, siendo que el nivel es un instrumento especializado, pero si no requiere gran precisión.
Se puede utilizar una estación o un teodolito ajustando el ángulo vertical a 90 grados.

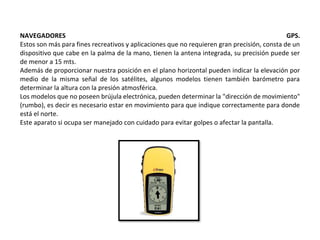

11. NAVEGADORES GPS.
Estos son más para fines recreativos y aplicaciones que no requieren gran precisión, consta de un
dispositivo que cabe en la palma de la mano, tienen la antena integrada, su precisión puede ser
de menor a 15 mts.
Además de proporcionar nuestra posición en el plano horizontal pueden indicar la elevación por
medio de la misma señal de los satélites, algunos modelos tienen también barómetro para
determinar la altura con la presión atmosférica.
Los modelos que no poseen brújula electrónica, pueden determinar la "dirección de movimiento"
(rumbo), es decir es necesario estar en movimiento para que indique correctamente para donde
está el norte.
Este aparato si ocupa ser manejado con cuidado para evitar golpes o afectar la pantalla.

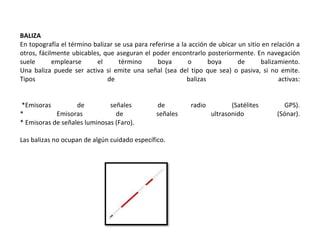

12. BALIZA
En topografía el término balizar se usa para referirse a la acción de ubicar un sitio en relación a
otros, fácilmente ubicables, que aseguran el poder encontrarlo posteriormente. En navegación
suele emplearse el término boya o boya de balizamiento.
Una baliza puede ser activa si emite una señal (sea del tipo que sea) o pasiva, si no emite.
Tipos de balizas activas:
*Emisoras de señales de radio (Satélites GPS).
* Emisoras de señales ultrasonido (Sónar).
* Emisoras de señales luminosas (Faro).
Las balizas no ocupan de algún cuidado específico.

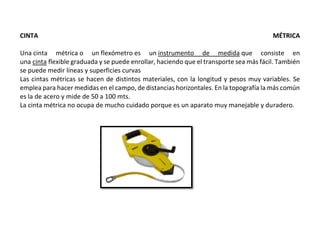

13. CINTA MÉTRICA
Una cinta métrica o un flexómetro es un instrumento de medida que consiste en
una cinta flexible graduada y se puede enrollar, haciendo que el transporte sea más fácil. También
se puede medir líneas y superficies curvas
Las cintas métricas se hacen de distintos materiales, con la longitud y pesos muy variables. Se
emplea para hacer medidas en el campo, de distancias horizontales. En la topografía la más común
es la de acero y mide de 50 a 100 mts.
La cinta métrica no ocupa de mucho cuidado porque es un aparato muy manejable y duradero.

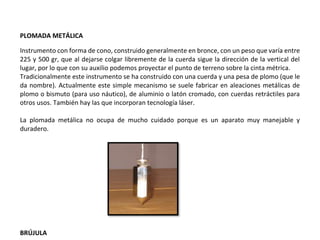

14. PLOMADA METÁLICA
Instrumento con forma de cono, construido generalmente en bronce, con un peso que varía entre
225 y 500 gr, que al dejarse colgar libremente de la cuerda sigue la dirección de la vertical del
lugar, por lo que con su auxilio podemos proyectar el punto de terreno sobre la cinta métrica.
Tradicionalmente este instrumento se ha construido con una cuerda y una pesa de plomo (que le
da nombre). Actualmente este simple mecanismo se suele fabricar en aleaciones metálicas de
plomo o bismuto (para uso náutico), de aluminio o latón cromado, con cuerdas retráctiles para
otros usos. También hay las que incorporan tecnología láser.
La plomada metálica no ocupa de mucho cuidado porque es un aparato muy manejable y
duradero.
BRÚJULA

15. Puede apoyarse en tripié, bastón o una vara cualquiera.
Las letras (E) y (W) la caratula están invertidas debido al movimiento relativo de la aguja respecto
a la caja. Las pínulas sirven para dirigir la visual, a la cual se va medir el rumbo. Con el espejo se
puede ver la aguja y el nivel circular al tiempo que se dirige la visual o con el espejo el punto
visado.
Se emplea para levantamiento secundarios, reconocimientos preliminares, para tomar
radiaciones en trabajos de configuraciones, polígonos apoyados en otros levantamientos más
precisos.

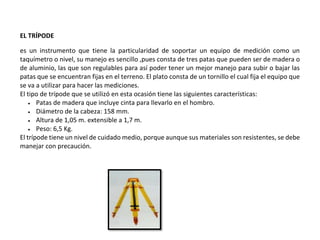

16. EL TRÍPODE
es un instrumento que tiene la particularidad de soportar un equipo de medición como un
taquímetro o nivel, su manejo es sencillo ,pues consta de tres patas que pueden ser de madera o
de aluminio, las que son regulables para así poder tener un mejor manejo para subir o bajar las
patas que se encuentran fijas en el terreno. El plato consta de un tornillo el cual fija el equipo que
se va a utilizar para hacer las mediciones.
El tipo de trípode que se utilizó en esta ocasión tiene las siguientes características:
 Patas de madera que incluye cinta para llevarlo en el hombro.
 Diámetro de la cabeza: 158 mm.
 Altura de 1,05 m. extensible a 1,7 m.
 Peso: 6,5 Kg.
El trípode tiene un nivel de cuidado medio, porque aunque sus materiales son resistentes, se debe
manejar con precaución.

17. LA MIRA
Se puede describir como una regla de cuatro metros de largo, graduada en centímetros y que se
pliega en la mitad para mayor comodidad en el transporte. Además de esto, la mira consta de una
burbuja que se usa para asegurar la verticalidad de ésta en los puntos del terreno donde se desea
efectuar mediciones, lo que es trascendental para la exactitud en las medidas. También consta de
dos manillas, generalmente metálicas, que son de gran utilidad para sostenerla.
Este instrumento debe manejarse con cuidado para evitar que dañe, de igual manera evitar
golpes.

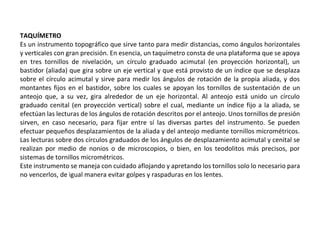

18. TAQUÍMETRO
Es un instrumento topográfico que sirve tanto para medir distancias, como ángulos horizontales
y verticales con gran precisión. En esencia, un taquímetro consta de una plataforma que se apoya
en tres tornillos de nivelación, un círculo graduado acimutal (en proyección horizontal), un
bastidor (aliada) que gira sobre un eje vertical y que está provisto de un índice que se desplaza
sobre el círculo acimutal y sirve para medir los ángulos de rotación de la propia aliada, y dos
montantes fijos en el bastidor, sobre los cuales se apoyan los tornillos de sustentación de un
anteojo que, a su vez, gira alrededor de un eje horizontal. Al anteojo está unido un círculo
graduado cenital (en proyección vertical) sobre el cual, mediante un índice fijo a la aliada, se
efectúan las lecturas de los ángulos de rotación descritos por el anteojo. Unos tornillos de presión
sirven, en caso necesario, para fijar entre sí las diversas partes del instrumento. Se pueden
efectuar pequeños desplazamientos de la aliada y del anteojo mediante tornillos micrométricos.
Las lecturas sobre dos círculos graduados de los ángulos de desplazamiento acimutal y cenital se
realizan por medio de nonios o de microscopios, o bien, en los teodolitos más precisos, por
sistemas de tornillos micrométricos.
Este instrumento se maneja con cuidado aflojando y apretando los tornillos solo lo necesario para
no vencerlos, de igual manera evitar golpes y raspaduras en los lentes.

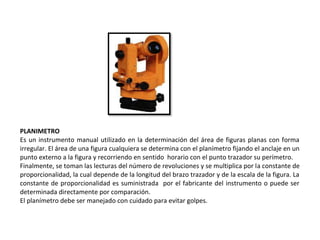

19. PLANIMETRO
Es un instrumento manual utilizado en la determinación del área de figuras planas con forma
irregular. El área de una figura cualquiera se determina con el planímetro fijando el anclaje en un
punto externo a la figura y recorriendo en sentido horario con el punto trazador su perímetro.
Finalmente, se toman las lecturas del número de revoluciones y se multiplica por la constante de
proporcionalidad, la cual depende de la longitud del brazo trazador y de la escala de la figura. La
constante de proporcionalidad es suministrada por el fabricante del instrumento o puede ser
determinada directamente por comparación.
El planímetro debe ser manejado con cuidado para evitar golpes.

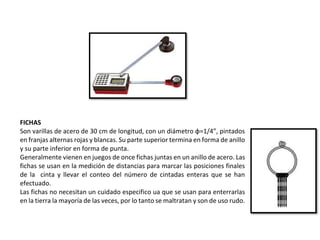

20. FICHAS
Son varillas de acero de 30 cm de longitud, con un diámetro φ=1/4”, pintados
en franjas alternas rojas y blancas. Su parte superior termina en forma de anillo
y su parte inferior en forma de punta.
Generalmente vienen en juegos de once fichas juntas en un anillo de acero. Las
fichas se usan en la medición de distancias para marcar las posiciones finales
de la cinta y llevar el conteo del número de cintadas enteras que se han
efectuado.
Las fichas no necesitan un cuidado especifico ua que se usan para enterrarlas
en la tierra la mayoría de las veces, por lo tanto se maltratan y son de uso rudo.
