1. Universidad De La Costa
Facultad De Arquitectura
Tecnológica III
Equipos De Topografía.
Presentado por:
Luis José Ordoñez
Presentado a:
Arq. Claudia Ayala Rueda.
Grupo BD
IV Semestre
Fecha
05/08/2014

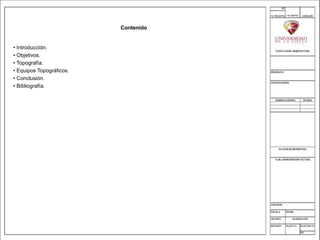

2. Contenido
• Introducción.
• Objetivos.
• Topografía.
• Equipos Topográficos.
• Conclusión.
• Bibliografía.

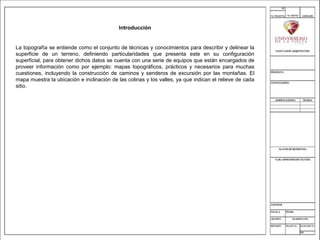

3. Introducción
La topografía se entiende como el conjunto de técnicas y conocimientos para describir y delinear la
superficie de un terreno, definiendo particularidades que presenta este en su configuración
superficial, para obtener dichos datos se cuenta con una serie de equipos que están encargados de
proveer información como por ejemplo: mapas topográficos, prácticos y necesarios para muchas
cuestiones, incluyendo la construcción de caminos y senderos de excursión por las montañas. El
mapa muestra la ubicación e inclinación de las colinas y los valles, ya que indican el relieve de cada
sitio.

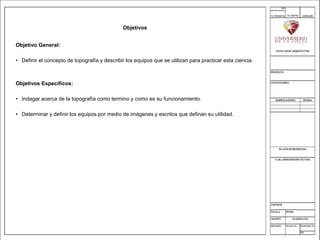

4. Objetivos
Objetivo General:
• Definir el concepto de topografía y describir los equipos que se utilizan para practicar esta ciencia.
Objetivos Específicos:
• Indagar acerca de la topografía como termino y como es su funcionamiento.
• Determinar y definir los equipos por medio de imágenes y escritos que definan su utilidad.

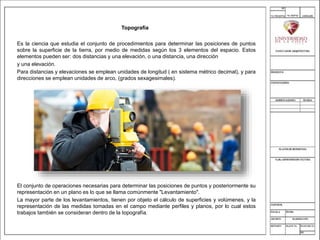

5. Topografía
Es la ciencia que estudia el conjunto de procedimientos para determinar las posiciones de puntos
sobre la superficie de la tierra, por medio de medidas según los 3 elementos del espacio. Estos
elementos pueden ser: dos distancias y una elevación, o una distancia, una dirección
y una elevación.
Para distancias y elevaciones se emplean unidades de longitud ( en sistema métrico decimal), y para
direcciones se emplean unidades de arco, (grados sexagesimales).
El conjunto de operaciones necesarias para determinar las posiciones de puntos y posteriormente su
representación en un plano es lo que se llama comúnmente "Levantamiento".
La mayor parte de los levantamientos, tienen por objeto el cálculo de superficies y volúmenes, y la
representación de las medidas tomadas en el campo mediante perfiles y planos, por lo cual estos
trabajos también se consideran dentro de la topografía.

6. Equipos Topográficos
Los equipos de topografía se dividen en tres categorías; para medir ángulos, para medir distancias y
para medir pendientes.
Los equipos para el estudio topográfico de un terreno son los siguientes:
Transito:
Se utiliza para medir ángulos verticales y
horizontales, con una precisión de 1 minuto
(1´ ) o 20 segundos(20" ), los círculos de
metal se leen con lupa, los modelos viejos
tienen cuatro tornillos para nivelación,
actualmente se siguen fabricando pero con
solo tres tornillos nivelantes.
Distanciometro:
Dispositivo electrónico para medición de
distancias, funciona emitiendo un haz luminoso
ya sea infrarrojo o láser, este rebota en un
prisma o directamente sobre la superficie, y
dependiendo del tiempo que tarda el haz en
recorrer la distancia escomo determina esta.

7. Teodolito Óptico:
Es un instrumento de medición mecánico-
óptico universal que sirve para medir ángulos
verticales y, sobretodo, horizontales, ámbito
en el cual tiene una precisión elevada. Con
otras herramientas auxiliares puede medir
distancias y desniveles.
Teodolito Electrónico:
Es la versión del teodolito óptico, con la
incorporación de electrónica para hacer las
lecturas del circulo vertical y horizontal,
desplegando los ángulos en una pantalla
eliminando errores de apreciación, es más
simple en su uso, y por requerir menos piezas
es más simple su fabricación yen algunos
casos su calibración.

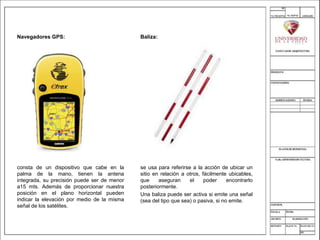

8. Navegadores GPS:
consta de un dispositivo que cabe en la
palma de la mano, tienen la antena
integrada, su precisión puede ser de menor
a15 mts. Además de proporcionar nuestra
posición en el plano horizontal pueden
indicar la elevación por medio de la misma
señal de los satélites.
Baliza:
se usa para referirse a la acción de ubicar un
sitio en relación a otros, fácilmente ubicables,
que aseguran el poder encontrarlo
posteriormente.
Una baliza puede ser activa si emite una señal
(sea del tipo que sea) o pasiva, si no emite.

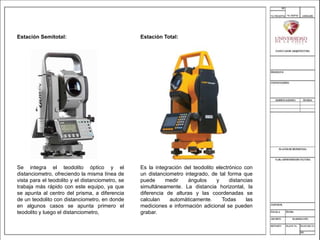

9. Estación Semitotal:
Se integra el teodolito óptico y el
distanciometro, ofreciendo la misma línea de
vista para el teodolito y el distanciometro, se
trabaja más rápido con este equipo, ya que
se apunta al centro del prisma, a diferencia
de un teodolito con distanciometro, en donde
en algunos casos se apunta primero el
teodolito y luego el distanciometro,
Estación Total:
Es la integración del teodolito electrónico con
un distanciometro integrado, de tal forma que
puede medir ángulos y distancias
simultáneamente. La distancia horizontal, la
diferencia de alturas y las coordenadas se
calculan automáticamente. Todas las
mediciones e información adicional se pueden
grabar.

10. Niveles:
Es un instrumento que nos representa una
referencia con respecto a un plano
horizontal. Este aparato ayuda a
determinarla diferencia de elevación entre
dos puntos con la ayuda de un estadal. El
nivel más sencillo es el nivel de manguera,
es una manguera trasparente, se le
introduce agua y se levantan ambos
extremos, por simple equilibrio, el agua
estará al mismo nivel en ambos extremos. El
nivel de mano es un instrumento también
sencillo, la referencia de horizontalidad es
una burbuja de vidrio o gota
Niveles Electrónicos:
Estos funcionan como los niveles ópticos, y
adicionalmente pueden hacer lecturas
electrónicamente con estadales con código de
barras, esto resulta muy práctico, ya que la
medición es muy rápida, y se eliminan errores
de apreciación o lectura, incluso de dedo, ya
que estos tienen memoria para almacenar y
procesar los datos, pueden desplegar en
pantalla una resolución de décima de
milímetro, y medir distancias con una
resolución de un centímetro.

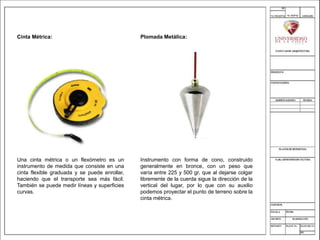

11. Cinta Métrica:
Una cinta métrica o un flexómetro es un
instrumento de medida que consiste en una
cinta flexible graduada y se puede enrollar,
haciendo que el transporte sea más fácil.
También se puede medir líneas y superficies
curvas.
Plomada Metálica:
Instrumento con forma de cono, construido
generalmente en bronce, con un peso que
varía entre 225 y 500 gr, que al dejarse colgar
libremente de la cuerda sigue la dirección de la
vertical del lugar, por lo que con su auxilio
podemos proyectar el punto de terreno sobre la
cinta métrica.

12. Brújula:
Puede apoyarse en tripié, bastón o una vara
cualquiera. Las letras (E) y (W) la caratula
están invertidas debido al movimiento
relativo de la aguja respecto a la caja. Las
pínulas sirven para dirigir la visual, ala cual
se va medir el rumbo. Con el espejo se
puede ver la aguja y el nivel circular al
tiempo que se dirige la visual o con el espejo
el punto visado. Se emplea para
levantamiento secundarios, reconocimientos
preliminares, para tomar radiaciones en
trabajos de configuraciones, polígonos
apoyados en otros levantamientos más
precisos.
Trípode:
Es un instrumento que tiene la particularidad
de soportar un equipo de medición como un
taquímetro o nivel, su manejo es sencillo, pues
consta de tres patas que pueden ser de
madera o de aluminio, las que son regulables
para así poder tener un mejor manejo para
subir o bajar las patas que se encuentran fijas
en el terreno.

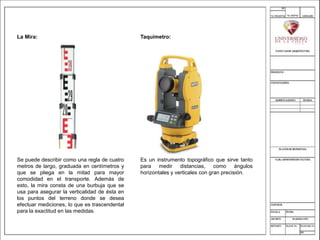

13. La Mira:
Se puede describir como una regla de cuatro
metros de largo, graduada en centímetros y
que se pliega en la mitad para mayor
comodidad en el transporte. Además de
esto, la mira consta de una burbuja que se
usa para asegurar la verticalidad de ésta en
los puntos del terreno donde se desea
efectuar mediciones, lo que es trascendental
para la exactitud en las medidas.
Taquímetro:
Es un instrumento topográfico que sirve tanto
para medir distancias, como ángulos
horizontales y verticales con gran precisión.

14. Planímetro:
Es un instrumento manual utilizado en la
determinación del área de figuras planas
conforma irregular. El área de una figura
cualquiera se determina con el planímetro
fijando el anclaje en un punto externo a la
figura y recorriendo en sentido horario con el
punto trazador su perímetro.
Fichas:
Son varillas de acero de 30 cm de longitud, con
un diámetro φ=1/4”, pintados en franjas
alternas rojas y blancas.
Se usan en la medición de distancias para
marcar las posiciones finales de la cinta y
llevar el conteo del número de cintas enteras
que se han efectuado.

15. Conclusión
La topografía es mas que una ciencia que hace parte de lo que complementa al arte de la
arquitectura, es una herramienta indispensable a la hora de formular y estructurar proyectos
arquitectónicos, partiendo del estudio del terreno y de como son las características de esté respecto
al diseño previamente definido, y con los equipos que conforman dicha practica la descripción del
terreno se hace optima en cualquier sentido, debido a que los equipos antes mencionados cada uno
abarca una participación importante en la recolección de dichos datos.
