1. Sofía Edith Jiménez Alonso Selene yarizeth García López

2. EQUIPO TOPOGRÁFICO
Podemos clasificar al equipo en tres
categorías: para medir ángulos, para medir
distancias y para medir pendientes.

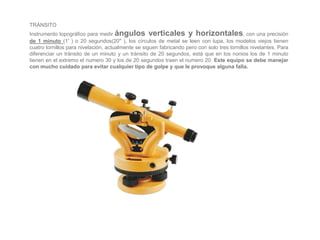

3. TRÁNSITO
Instrumento topográfico para medir ángulos verticales y horizontales, con una precisión
de 1 minuto (1' ) o 20 segundos(20" ), los círculos de metal se leen con lupa, los modelos viejos tienen
cuatro tornillos para nivelación, actualmente se siguen fabricando pero con solo tres tornillos nivelantes. Para
diferenciar un tránsito de un minuto y un tránsito de 20 segundos, está que en los nonios los de 1 minuto
tienen en el extremo el numero 30 y los de 20 segundos traen el numero 20. Este equipo se debe manejar
con mucho cuidado para evitar cualquier tipo de golpe y que le provoque alguna falla.

4. TEODOLITO ÓPTICO
El teodolito es un instrumento de medición
mecánico-óptico universal que sirve para medir
ángulos verticales y, sobretodo,
horizontales, ámbito en el cual tiene
una precisión elevada. Con otras herramientas
auxiliares puede medir distancias y desniveles.
Es portátil y manual; con ayuda de una mira y
mediante la taquimetría, puede medir distancias.

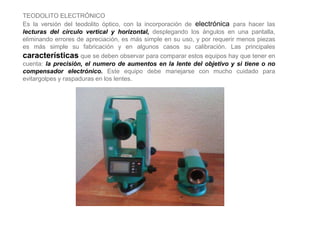

5. TEODOLITO ELECTRÓNICO
Es la versión del teodolito óptico, con la incorporación de electrónica para hacer las
lecturas del círculo vertical y horizontal, desplegando los ángulos en una pantalla,
eliminando errores de apreciación, es más simple en su uso, y por requerir menos piezas
es más simple su fabricación y en algunos casos su calibración. Las principales
características que se deben observar para comparar estos equipos hay que tener en
cuenta: la precisión, el numero de aumentos en la lente del objetivo y si tiene o no
compensador electrónico. Este equipo debe manejarse con mucho cuidado para
evitargolpes y raspaduras en los lentes.

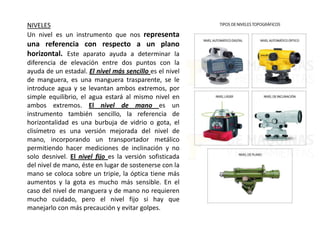

6. NIVELES
Un nivel es un instrumento que nos representa
una referencia con respecto a un plano
horizontal. Este aparato ayuda a determinar la
diferencia de elevación entre dos puntos con la
ayuda de un estadal. El nivel más sencillo es el nivel
de manguera, es una manguera trasparente, se le
introduce agua y se levantan ambos extremos, por
simple equilibrio, el agua estará al mismo nivel en
ambos extremos. El nivel de mano es un
instrumento también sencillo, la referencia de
horizontalidad es una burbuja de vidrio o gota, el
clisímetro es una versión mejorada del nivel de
mano, incorporando un transportador metálico
permitiendo hacer mediciones de inclinación y no
solo desnivel. El nivel fijo es la versión sofisticada
del nivel de mano, éste en lugar de sostenerse con la
mano se coloca sobre un tripie, la óptica tiene más
aumentos y la gota es mucho más sensible. En el
caso del nivel de manguera y de mano no requieren
mucho cuidado, pero el nivel fijo si hay que
manejarlo con más precaución y evitar golpes.

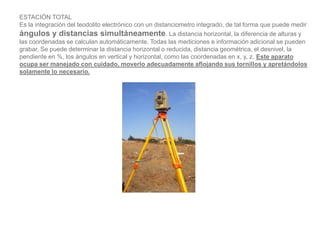

7. ESTACIÓN TOTAL
Es la integración del teodolito electrónico con un distanciometro integrado, de tal forma que puede medir
ángulos y distancias simultáneamente. La distancia horizontal, la diferencia de alturas y
las coordenadas se calculan automáticamente. Todas las mediciones e información adicional se pueden
grabar. Se puede determinar la distancia horizontal o reducida, distancia geométrica, el desnivel, la
pendiente en %, los ángulos en vertical y horizontal, como las coordenadas en x, y, z. Este aparato
ocupa ser manejado con cuidado, moverlo adecuadamente aflojando sus tornillos y apretándolos
solamente lo necesario.

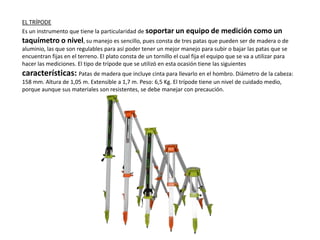

8. EL TRÍPODE
Es un instrumento que tiene la particularidad de soportar un equipo de medición como un
taquímetro o nivel, su manejo es sencillo, pues consta de tres patas que pueden ser de madera o de
aluminio, las que son regulables para así poder tener un mejor manejo para subir o bajar las patas que se
encuentran fijas en el terreno. El plato consta de un tornillo el cual fija el equipo que se va a utilizar para
hacer las mediciones. El tipo de trípode que se utilizó en esta ocasión tiene las siguientes
características: Patas de madera que incluye cinta para llevarlo en el hombro. Diámetro de la cabeza:
158 mm. Altura de 1,05 m. Extensible a 1,7 m. Peso: 6,5 Kg. El trípode tiene un nivel de cuidado medio,
porque aunque sus materiales son resistentes, se debe manejar con precaución.

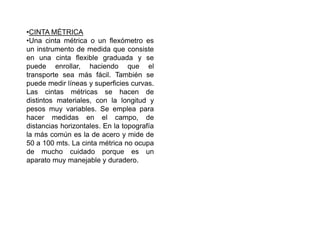

9. •CINTA MÉTRICA
•Una cinta métrica o un flexómetro es
un instrumento de medida que consiste
en una cinta flexible graduada y se
puede enrollar, haciendo que el
transporte sea más fácil. También se
puede medir líneas y superficies curvas.
Las cintas métricas se hacen de
distintos materiales, con la longitud y
pesos muy variables. Se emplea para
hacer medidas en el campo, de
distancias horizontales. En la topografía
la más común es la de acero y mide de
50 a 100 mts. La cinta métrica no ocupa
de mucho cuidado porque es un
aparato muy manejable y duradero.

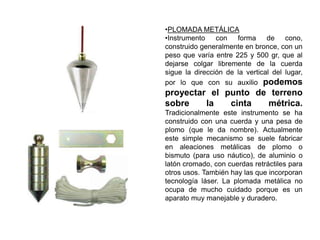

10. •PLOMADA METÁLICA
•Instrumento con forma de cono,
construido generalmente en bronce, con un
peso que varía entre 225 y 500 gr, que al
dejarse colgar libremente de la cuerda
sigue la dirección de la vertical del lugar,
por lo que con su auxilio podemos
proyectar el punto de terreno
sobre la cinta métrica.
Tradicionalmente este instrumento se ha
construido con una cuerda y una pesa de
plomo (que le da nombre). Actualmente
este simple mecanismo se suele fabricar
en aleaciones metálicas de plomo o
bismuto (para uso náutico), de aluminio o
latón cromado, con cuerdas retráctiles para
otros usos. También hay las que incorporan
tecnología láser. La plomada metálica no
ocupa de mucho cuidado porque es un
aparato muy manejable y duradero.

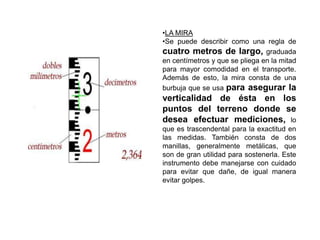

11. •LA MIRA
•Se puede describir como una regla de
cuatro metros de largo, graduada
en centímetros y que se pliega en la mitad
para mayor comodidad en el transporte.
Además de esto, la mira consta de una
burbuja que se usa para asegurar la
verticalidad de ésta en los
puntos del terreno donde se
desea efectuar mediciones, lo
que es trascendental para la exactitud en
las medidas. También consta de dos
manillas, generalmente metálicas, que
son de gran utilidad para sostenerla. Este
instrumento debe manejarse con cuidado
para evitar que dañe, de igual manera
evitar golpes.

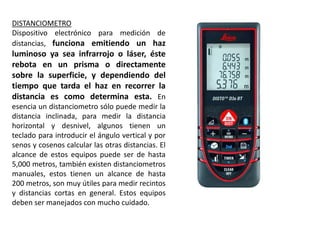

12. DISTANCIOMETRO
Dispositivo electrónico para medición de
distancias, funciona emitiendo un haz
luminoso ya sea infrarrojo o láser, éste
rebota en un prisma o directamente
sobre la superficie, y dependiendo del
tiempo que tarda el haz en recorrer la
distancia es como determina esta. En
esencia un distanciometro sólo puede medir la
distancia inclinada, para medir la distancia
horizontal y desnivel, algunos tienen un
teclado para introducir el ángulo vertical y por
senos y cosenos calcular las otras distancias. El
alcance de estos equipos puede ser de hasta
5,000 metros, también existen distanciometros
manuales, estos tienen un alcance de hasta
200 metros, son muy útiles para medir recintos
y distancias cortas en general. Estos equipos
deben ser manejados con mucho cuidado.
