1. FISICA ELECTRONICA
TIPOS DE DIODOS
Facultad : Ingeniería de Sistemas e Informática
Autor : Raúl Luis Chávez Pataca

2. LOS DIODOS
Un diodo es un componente electrónico de dos terminales
que permite la circulación de la corriente eléctrica a través
de él en un solo sentido
En la actualidad, los diodos de silicio más comunes y
convencionales para aplicaciones generales como ya se ha
explicado en este tema, la industria electrónica produce
también una amplia variedad de otros tipos destinados a su
uso en aplicaciones y funciones específicas.

3. TIPOS DE DIODO
Existen varios tipos de diodos, que pueden diferir en su aspecto
físico, impurezas, uso de electrodos, que tienen características
eléctricas particulares usados para una aplicación especial en
un circuito, como siguiente tenemos :
 Diodo Avalancha
 Diodo de LED
 Diodo de Zener
 Diodo Tunel o Esaki
 Fotodiodo

4. DIODO AVALANCHA
Un diodo avalancha, es un dispositivo
semiconductor diseñado especialmente para
trabajar en tensión inversa. (Es la máxima
tensión en sentido inverso que puede
soportar un diodo sin entrar en conducción)

5. DIODO AVALANCHA
En estos diodos, poco dopados, cuando la tensión en
polarización inversa alcanza el valor de la tensión de
ruptura, los electrones que han saltado a la banda de
conducción por efecto de la temperatura se aceleran
debido al campo eléctrico incrementando su energía
cinética, de forma que al colisionar con electrones de
valencia los liberan; éstos a su vez, se aceleran y colisionan
con otros electrones de valencia liberándolos
también, produciéndose una avalancha de electrones cuyo
efecto es incrementar la corriente conducida por el diodo
sin apenas incremento de la tensión.

6. DIODO LED
Diodo emisor de luz, también conocido como LED es un
dispositivo semiconductor que emite luz coherente de
espectro reducido cuando se polariza de forma directa la
unión PN del mismo y circula por él una corriente eléctrica.
Este fenómeno es una forma de electroluminiscencia. El
color depende del material semiconductor empleado en la
construcción del diodo y puede variar desde el ultravioleta,
pasando por el visible, hasta el infrarrojo.
Los diodos emisores de luz que emiten luz ultravioleta
también reciben el nombre de UV LED (UltraV'iolet LightEmitting Diode) y los que emiten luz infrarroja suelen recibir
la denominación de IRED (Infra-Red Emitting Diode).

7. DIODO LED
Para reconocer la polaridad de un led son:
 La pata más larga siempre va a ser el ánodo
 En el lado del cátodo, la base del led tiene un borde plano
 Dentro del led, la plaqueta indica el ánodo.

8. DIODO ZENER
Se caracteriza por trabajar en la región inversa del
diodo. La aplicación de estos diodos se ve en los
Reguladores de Tensión y actúa como dispositivo de
tensión constante, La aplicación de estos diodos se ve
en los Reguladores de Tensión y actúa como dispositivo
de tensión constante (como una pila).

9. DIODO ZENER
En esencia, un diodo zener puede tener la misma
apariencia física que un diodo rectificador común, hoy día
existe en el mercado una gran variedad de diodos cuyos
diseños y tamaños pueden confundirnos fácilmente siendo
imposible identificar el uno del otro. Cuando estamos en
presencia de un montaje electrónico, el diodo zener puede
ser fácilmente identificado por su forma de
conexión, donde se puede apreciar como a diferencia de
los diodos rectificadores comunes, el diodo zener se
conecta en paralelo con la carga y en sentido inverso para
que pueda realizar la función de estabilizador, además
siempre estará asociado a las líneas de alimentación del
equipo, aspecto este que lo descarta con facilidad.

10. DIODO TUNEL O
• Es un diodo semiconductor que tiene una unión pn, en la
cual se produce el efecto túnel que da origen a una
conductancia diferencial negativa en un cierto intervalo de
la característica corriente-tensión.

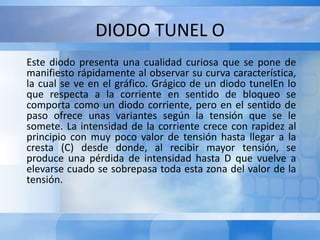

11. DIODO TUNEL O
Este diodo presenta una cualidad curiosa que se pone de
manifiesto rápidamente al observar su curva característica,
la cual se ve en el gráfico. Grágico de un diodo tunelEn lo
que respecta a la corriente en sentido de bloqueo se
comporta como un diodo corriente, pero en el sentido de
paso ofrece unas variantes según la tensión que se le
somete. La intensidad de la corriente crece con rapidez al
principio con muy poco valor de tensión hasta llegar a la
cresta (C) desde donde, al recibir mayor tensión, se
produce una pérdida de intensidad hasta D que vuelve a
elevarse cuado se sobrepasa toda esta zona del valor de la
tensión.

12. FOTO DIODO
Un Foto Diodo hace lo inverso a un diodo led, para
funcionar necesita luz, es parecido a una fotocelda o
fotoresistor, que funciona en relación a la cantidad de luz
que recibe; a diferencia que el foto diodo, responde a
mayor velocidad con respecto a la oscuridad y luz. Se
utilizan en el desarrollo de alarmas, juguetes

13. FOTO DIODO
Un fotodiodo es una unión PN o estructura P-I-N. Cuando
un haz de luz de suficiente energía incide en el diodo, excita
un electrón dándole movimiento y crea un hueco con carga
positiva. Si la absorción ocurre en la zona de agotamiento
de la unión, o a una distancia de difusión de él, estos
portadores son retirados de la unión por el campo de la
zona de agotamiento, produciendo una fotocorriente.
El material empleado en la composición de un fotodiodo es
un factor crítico para definir sus propiedades. Suelen estar
compuestos de silicio, sensible a la luz visible (longitud de
onda de hasta 1µm); germanio para luz infrarroja (longitud
de onda hasta aprox. 1,8 µm )
