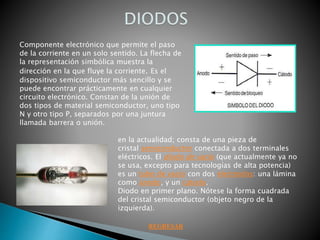

3. Componente electrónico que permite el paso
de la corriente en un solo sentido. La flecha de
la representación simbólica muestra la
dirección en la que fluye la corriente. Es el
dispositivo semiconductor más sencillo y se
puede encontrar prácticamente en cualquier
circuito electrónico. Constan de la unión de
dos tipos de material semiconductor, uno tipo
N y otro tipo P, separados por una juntura
llamada barrera o unión.
en la actualidad; consta de una pieza de
cristal semiconductor conectada a dos terminales
eléctricos. El diodo de vacío (que actualmente ya no
se usa, excepto para tecnologías de alta potencia)
es un tubo de vacío con dos electrodos: una lámina
como ánodo, y un cátodo.
Diodo en primer plano. Nótese la forma cuadrada
del cristal semiconductor (objeto negro de la
izquierda).
REGRESAR

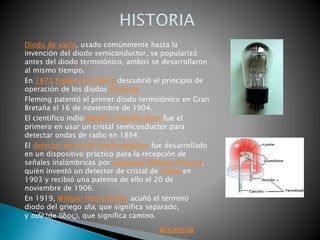

4. Diodo de vacío, usado comúnmente hasta la
invención del diodo semiconductor, se popularizó
antes del diodo termoiónico, ambos se desarrollaron
al mismo tiempo.
En 1873 Frederick Guthrie descubrió el principio de
operación de los diodos térmicos.
Fleming patentó el primer diodo termoiónico en Gran
Bretaña el 16 de noviembre de 1904.
El científico indio Jagdish Chandra Bose fue el
primero en usar un cristal semiconductor para
detectar ondas de radio en 1894.
El detector de cristal semiconductor fue desarrollado
en un dispositivo práctico para la recepción de
señales inalámbricas por Greenleaf Whittier Pickard,
quién inventó un detector de cristal de silicio en
1903 y recibió una patente de ello el 20 de
noviembre de 1906.
En 1919, William Henry Eccles acuñó el término
diodo del griego dia, que significa separado,
y ode (de ὅδος), que significa camino.
REGRESAR

5. Durante la primera mitad y principios de la segunda
mitad del siglo pasado era muy común emplear
“válvulas electrónicas de vacío” en los circuitos
electrónicos analógicos de radios, y otros dispositivos
domésticos e industriales. A.- Diodo de unión o
juntura p-n. B.- Diodo de punta de contacto.
Esas válvulas se conocían también por el nombre de
“válvulas termoiónicas”, que requerían un calentamiento
previo y constante de un cátodo situado en el interior de
una ampolla de vidrio al vacío para que comenzara la
emisión electrónica que las ponía en funcionamiento. La
emisión electrónica se establecía siempre desde el cátodo
(negativo) en dirección a un ánodo (positivo). Antigua
válvula electrónica o termoiónica de vacío del tipo “doble
diodo”. Esta válvula que se muestra en la foto era de
cristal y medía 12 cm del alto aproximadamente (sin
considerar las patas). Fue una válvula muy utilizada en
los radiorreceptores domésticos de los años 40 del siglo
pasado para rectificar la corriente alterna y convertirla en
directa.
REGRESAR

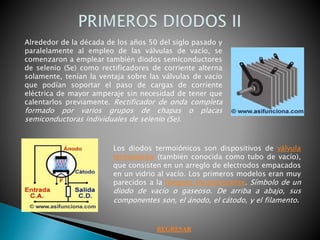

6. Alrededor de la década de los años 50 del siglo pasado y
paralelamente al empleo de las válvulas de vacío, se
comenzaron a emplear también diodos semiconductores
de selenio (Se) como rectificadores de corriente alterna
solamente, tenían la ventaja sobre las válvulas de vacío
que podían soportar el paso de cargas de corriente
eléctrica de mayor amperaje sin necesidad de tener que
calentarlos previamente. Rectificador de onda completa
formado por varios grupos de chapas o placas
semiconductoras individuales de selenio (Se).
Los diodos termoiónicos son dispositivos de válvula
termoiónica (también conocida como tubo de vacío),
que consisten en un arreglo de electrodos empacados
en un vidrio al vacío. Los primeros modelos eran muy
parecidos a la lámpara incandescente. Símbolo de un
diodo de vacío o gaseoso. De arriba a abajo, sus
componentes son, el ánodo, el cátodo, y el filamento.
REGRESAR

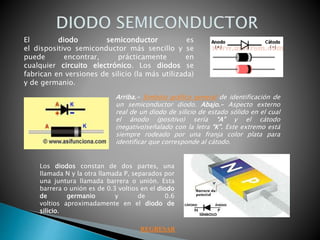

7. El diodo semiconductor es
el dispositivo semiconductor más sencillo y se
puede encontrar, prácticamente en
cualquier circuito electrónico. Los diodos se
fabrican en versiones de silicio (la más utilizada)
y de germanio.
Arriba.- Símbolo gráfico general de identificación de
un semiconductor diodo. Abajo.- Aspecto externo
real de un diodo de silicio de estado sólido en el cual
el ánodo (positivo) sería “A” y el cátodo
(negativo)señalado con la letra “K”. Este extremo está
siempre rodeado por una franja color plata para
identificar que corresponde al cátodo.
Los diodos constan de dos partes, una
llamada N y la otra llamada P, separados por
una juntura llamada barrera o unión. Esta
barrera o unión es de 0.3 voltios en el diodo
de germanio y de 0.6
voltios aproximadamente en el diodo de
silicio.
REGRESAR

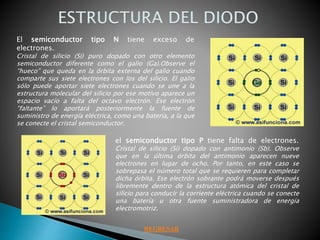

8. El semiconductor tipo N tiene exceso de
electrones.
Cristal de silicio (Si) puro dopado con otro elemento
semiconductor diferente como el galio (Ga).Observe el
“hueco” que queda en la órbita externa del galio cuando
comparte sus siete electrones con los del silicio. El galio
sólo puede aportar siete electrones cuando se une a la
estructura molecular del silicio por ese motivo aparece un
espacio vacío a falta del octavo electrón. Ese electrón
“faltante” lo aportará posteriormente la fuente de
suministro de energía eléctrica, como una batería, a la que
se conecte el cristal semiconductor.
el semiconductor tipo P tiene falta de electrones.
Cristal de silicio (Si) dopado con antimonio (Sb). Observe
que en la última órbita del antimonio aparecen nueve
electrones en lugar de ocho. Por tanto, en este caso se
sobrepasa el número total que se requieren para completar
dicha órbita. Ese electrón sobrante podrá moverse después
libremente dentro de la estructura atómica del cristal de
silicio para conducir la corriente eléctrica cuando se conecte
una batería u otra fuente suministradora de energía
electromotriz.
REGRESAR

9. Polarización directa: Es cuando la corriente
que circula por el diodo sigue la ruta de la
flecha, del ánodo al cátodo.
En este caso la corriente atraviesa el diodo con
mucha facilidad comportándose prácticamente
como un corto circuito.
Polarización inversa: Es cuando la corriente
en el diodo desea circular en sentido opuesto a
la flecha, del cátodo al ánodo.
En este caso la corriente no atraviesa el diodo, y
se comporta prácticamente como
un circuito abierto.
REGRESAR

10. Diodo Zener.- Diseñado para trabajar en polarización inversa
y con corrientes más elevadas esto evita que se destruya cuando
alcanza el punto denominado “tensión de ruptura”, posee un
amplio uso como regulador de tensión o voltaje, ya que permite
mantener en todo momento los valores constantes de tensión en
los circuitos electrónicos donde se emplea.
Diodo Schottky.- Utiliza un metal como el aluminio (Al)
o el platino (Pt) en contacto con un cristal semiconductor
de silicio (Si). Esta unión le proporciona características de
conmutación muy rápida durante los cambios de estados
que ocurren entre la polarización directa y la inversa, lo
que posibilita que pueda rectificar señales de altas
frecuencias, así como suprimir valores altos de corriente en
circuitos que trabajan con gran intensidad de corriente.
Diodo Varicap.- Los diodos Varicap permiten que su
capacitancia varíe a medida que la tensión que se les
aplica en polarización inversa se incrementa. Se utiliza en
los tradicionales condensadores variables del tipo
mecánico para sintonizar las estaciones de radio y los
canales de televisión
REGRESAR

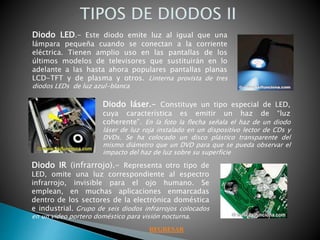

11. Diodo LED.- Este diodo emite luz al igual que una
lámpara pequeña cuando se conectan a la corriente
eléctrica. Tienen amplio uso en las pantallas de los
últimos modelos de televisores que sustituirán en lo
adelante a las hasta ahora populares pantallas planas
LCD-TFT y de plasma y otros. Linterna provista de tres
diodos LEDs de luz azul-blanca
Diodo láser.- Constituye un tipo especial de LED,
cuya característica es emitir un haz de “luz
coherente”. En la foto la flecha señala el haz de un diodo
láser de luz roja instalado en un dispositivo lector de CDs y
DVDs. Se ha colocado un disco plástico transparente del
mismo diámetro que un DVD para que se pueda observar el
impacto del haz de luz sobre su superficie
Diodo IR (infrarrojo).- Representa otro tipo de
LED, omite una luz correspondiente al espectro
infrarrojo, invisible para el ojo humano. Se
emplean, en muchas aplicaciones enmarcadas
dentro de los sectores de la electrónica doméstica
e industrial. Grupo de seis diodos infrarrojos colocados
en un video portero doméstico para visión nocturna.

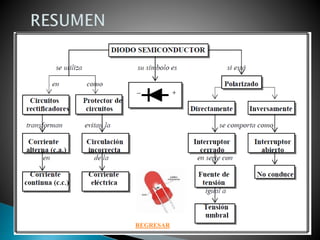

REGRESAR
