Diodo

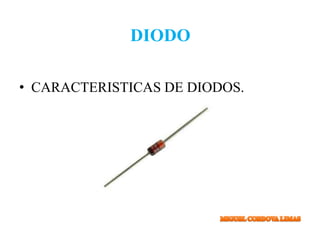

- 1. DIODO • CARACTERISTICASDE DIODOS.
- 2.
- 3. CARATERISTICAS • Sia un diodo Zener se le aplica una corriente eléctrica del ánodo al cátodo (polarización directa) toma las características de un diodo rectificador básico(la mayoría de casos), pero si se le suministra corriente eléctrica de cátodo a ánodo (polarización inversa), el diodo solo dejara pasar una tensión constante. • En conclusión: el diodo Zener debe ser polarizado al revés para que adopte su característica de regulador de tensión. En la siguiente figura se observa su uso como regulador de tensión: • Variando la tensión V a valores mayores que la tensión de ruptura del zener, Vz se mantiene constante. • Su símbolo es como el de un diodo normal pero tiene dos terminales a los lados. Este diodo se comporta como un diodo convencional en condiciones de alta corriente porque cuando recibe demasiada corriente se quema.
- 4.
- 5. CARATERISTICAS • Tambiénse conocen como diodos Esaki, en honor del hombre que descubrió que una fuerte contaminación con impurezas podía causar un efecto de tunelización de los portadores de carga a lo largo de la zona de agotamiento en la unión. • Una característica importante del diodo túnel es su resistencia negativa en un determinado intervalo de voltajes de polarización directa. Cuando la resistencia es negativa, la corriente disminuye al aumentar el voltaje. • En consecuencia, el diodo túnel puede funcionar como amplificador, como oscilador o como biestable. • Esencialmente, este diodo es un dispositivo de baja potencia para aplicaciones que involucran microondas y que están relativamente libres de los efectos de la radiación.
- 6.
- 7. CARATERISTICAS • Setrata de un generador de microondas, formado por un semiconductor de dos terminales que utiliza el llamado efecto Gunn. • Cuando se aplica entre ánodo y cátodo una tensión continua de 7 V, de modo que el ánodo sea positivo con respecto al cátodo, la corriente que circula por el diodo es continua pero con unos impulsos superpuestos de hiperfrecuencia que pueden ser utilizados para inducir oscilaciones en una cavidad resonante. • La emisión de microondas se produce cuando las zonas de campo eléctrico elevado se desplazan del ánodo al cátodo y del cátodo al ánodo en un constante viaje rapidísimo entre ambas zonas, lo que determina la frecuencia en los impulsos.
- 8.
- 9. CARATERISTICAS • Existentres formas principales de conocer la polaridad de un led: • La pata más larga siempre va a ser el ánodo.3 • En el lado del cátodo, la base del led tiene un borde plano. • Dentro del led, la plaqueta indica el ánodo. Se puede reconocer porque es más pequeña que el yunque, que indica el cátodo. • son especiales para sistemas antiexplosión ya que cuentan con un material resistente, y en la mayoría de los colores (a excepción de los ledes azules), cuentan con un alto nivel de fiabilidad y duración.
- 10.
- 11. CARATERISTICAS • Losdiodos de unión son los que hemos venido describiendo en esta sección de diodos, es decir, el que consta de un cristal de germanio o de silicio, debidamente dopado, y tiene una forma cilíndrica. • on diodos para baja potencia que se usan mucho como rectificadores de pequeños aparatos. A esta clase de diodo también se le conoce con el nombre de diodos de juntura. • Es muy conveniente aprenderse de memoria cada uno de los símbolos electrónicos de los diodos , ello nos facilitará la comprensión de los esquemas, no sólo los de de Areaelectronica.com, sino también cualquier esquema que necesiten entender.
- 12. IMFORMACION • http://es.wikipedia.org/wiki/Diodo_t%C3%BAnel • DIODO TUNEL • http://es.wikipedia.org/wiki/Led • DIODO LED • http://www.areaelectronica.com/semiconductores-comunes/clases-diodos.html • DIODO UNION.
